Сборка электрического щитка в квартире или частном доме своими руками

Содержание

  • 1 Вначале был набор элементов и коробка
  • 2 Соединение блоков безопасности
  • 3 Подготовка распределительного устройства
  • 4 Подключение проводки к щитку
  • 5 Практическая часть – сборка
  • 6 Подготовка сборной шины
  • 7 Вернёмся к DIN-планке
  • 8 Подготовка проводов в электрощитке
  • 9 Окончательная сборка щитка
  • 10 Проверка и настройка щитка
  • 11 Выводы и пожелания

В этой статье мы будем проектировать и собирать небольшой домашний электрический щиток с нуля. Начнем со всеми любимой теории, которую половина читателей просто промотает не глядя. Теоретическое предисловие включает в себя вопросы: Какие модульные системы безопасности и аксессуары надо использовать? Какую функцию будет выполнять каждый модуль? Какие соединения должны быть выполнены в распределительном устройстве? Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?

Домашний электрощиток в действии, а также пошаговая инструкция по приведению его в рабочий вид будет во второй половине статьи (ниже по странице – можно переключиться из меню содержания).

Вначале был набор элементов и коробка

Исходная информация по сети следующая:

  • Установка будет выполнена в двухкомнатной квартире.
  • На вход подается однофазная электрическая сеть системы TN-S.
  • Установленная мощность 5.5 кВт или токовая защита имеет номинальный ток 25 А.
  • Разделение электрических цепей осуществляется с учетом функциональности и ограничений максимального тока, который может протекать в этой цепи. Номинальный ток наиболее часто используемого прерывателя тока B16 составляет 16 А, который с точки зрения мощности (в упрощенной форме) дает 3600 Вт. Кроме того, общая мощность устройств подключенных одновременно в данной схеме, не должна превышать это значение в течение длительного периода времени.
  • Цепи защищенные переключателем B16, будут выполнены с использованием кабеля 3 х 2,5 мм2.
  • Цепи защищенные переключателем B10, будут выполнены кабелем 3 х 1,5 мм2.

Будет сделано 5 электрических цепей (тип защиты в квадратных скобках):

  1. Электрические розетки в комнатах [B16] – максимальное количество гнезд в одной цепи в соответствии со стандартом – 10. Предположим, что это требование выполнено.
  2. Электрические розетки в ванной [B16] – в ванной комнате есть два самых мощных устройства: стиральная машина и сушилка. Отделите их от других устройств.
  3. Электрические розетки на кухне (кроме печи и посудомоечной машины) [B16] – на кухне может быть много устройств которые потребляют относительно много электроэнергии, поэтому будем делать две электрические цепи на кухне.
  4. Духовка и посудомоечная машина [B16]
  5. Освещение во всей квартире [B10] – потребление тока современными LED лампочками невелико, поэтому все без проблем могут работать на одном автоматическом выключателе.

Итак, имеется 12-модульное коммутационное устройство (короб для щитка), которое по габаритам подходит отлично.

Установке в него подлежат следующие модули (в скобках символ модуля, используемого на схемах):

  • Выключатель нагрузки ( F0 ) – 1 элемент
  • Защитный фильтр типа B + C ( PP ) – 1 шт.
  • Фазовый индикатор ( KF ) – другими словами индикатор напряжения – 1 элемент
  • Выключатель дифференциального тока ( RP1 ) – 1 элемент
  • Переключатель перегрузки по току ( F1-F5 ) – 5 шт.
  • Клеммная колодка нейтральных кабелей «принадлежит» к автоматическому выключателю замыкания на землю – 1 элемент ( RP1N ).

В общей сложности 10 модульных устройств, остальные 2 места – клеммная колодка и провода, подключенные к ней.

DIN-рейка может и должна быть отвинчена от основания распределительного щитка на начальной стадии сборки.

Таким образом можно соединить модули без каких-либо усилий и ненужных помех.

Соединение блоков безопасности

Прежде чем приступить к описанию схемы, несколько примечаний:

  • Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
  • Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
  • Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
  • Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.

В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:

1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).

2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения. Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0. Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.

3. Индикатор напряжения (KF) – обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:

  1. светодиод будет указывать на наличие напряжения перед разъединителем
  2. светодиод укажет на наличие напряжения за разъединителем
  3. светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.

И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

4. Дифференциальный автоматический выключатель (RP1) – проводник фазы питания работает непосредственно от разъединителя F0. Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве. Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.

Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.

5. Предохранители по току (F1-F5) – через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.

Подготовка распределительного устройства

После установки модулей на DIN-рейке пришло время приступить к подготовке распределительного устройства. Оно будет соединено с 5 проводами из квартиры, по одному для каждой цепи и силового кабеля.

Прежде чем приступать к монтажу DIN-рейки, необходимо расположить эти провода в распределительном щитке. Имеется пустое распределительное устройство, в котором есть только основная клеммная колодка нейтральных проводов (N) и клеммная колодка защитных проводников (PE).

Затем подготавливаем шнур питания:

  • Нейтральный проводник ведет к N-линии
  • Защитный проводник для PE
  • Фазовый проводник готовим на подключение к разъединителю

Поместите все защитные проводники на нижнюю часть распределительного устройства и соедините их с планкой.

Фазные проводники отдельных цепей также укладываются на дно и подготавливаются для подключения к F1-F5.
Нейтральные провода потом будут подключены к полосе RP1N, которой ещё нет.

Подключение проводки к щитку

После завинчивания подготовленной DIN-рейки с распределительным устройством получим эту схему. Пришло время объединить эти два элемента:

  • Подключите фазовое питание к разъединителю F0
  • Подключите фазные проводники цепей к автоматическим выключателям F1-F5

Другие соединения:

  • Клемма заземления протектора PP клеммной колодки защитных проводников
  • Индикатор напряжения N KF с основной линией N
  • Нейтральный терминал, включающий дифференциальный автоматический выключатель RP1 с основной линией N.

Тут ещё нет нейтральных проводов отдельных цепей, которые прикрепляем к полосе нейтральных проводов RP1N.

Практическая часть – сборка

Далее на фотографиях этапы выполняемых действий. Сборка модулей и проводка распределительного устройства длится, конечно, долго. Но по этой подробной пошаговой инструкции всё можно собрать без проблем. Для наглядности у нас будет тестовый испытательный стенд, а вы делайте как нужно.

Испытательный стенд состоит из распределительного устройства и 5 контуров, из которых два из них оканчиваются разъемами или выключателями света. Как правило для поверхностного монтажа используем накладные распределительные устройства. То же самое относится к кабелям, которые прикреплены к стене в соответствии со стандартным монтажом (в кабель-каналах). У вас же всё будет спрятано в стенах.

Набор ручных инструментов для сборки распределительного устройства показан на приведенном рисунке:

  • Инструмент для снятия изоляции
  • Обжимной инструмент для концевых втулок
  • Отвертка с двумя размерами наконечников
  • Бокорезы
  • Плоскогубцы
  • Тестер напряжения
  • Плоская отвертка

В дополнение к ним будет использована угловая шлифовальная машина для вырезания изолированной сборной шины.

Для подключения в распределительном устройстве используем кабели сечением 4 мм2:

  • синий – нейтральный
  • желто-зеленый – защитный
  • черный и красный – фазные

И по мелочи будет необходимо:

  • Наконечники для провода сечения 4мм2
  • Концы втулки 4 мм2
  • Штыри для установки проводов.

Итак, удаляем DIN-планку с распределительного устройства.

И помещаем модули безопасности в соответствии со схемой.

Начинаем с фазных проводников, передающих напряжение от разъединителя на разрядник и выключатель остаточного тока. Кроме того, устанавливаем соединение между вторичным выводом разъединителя и клеммой X2 индикатора напряжения. Благодаря этому в случае появления напряжения на верхней клемме разъединителя загорится светодиод № 2 индикатора (зеленый).

Следующими соединениями будут подключение индикатора напряжения со вторичной схемой выключателя дифференциального тока и подключение его с выделенной полосой нейтральных проводников, к которой в этом случае подключены нейтральные провода всех 5 цепей.

Подготовка сборной шины

Изолированная шина имеет стандартную длину на 12 модулей. Нам нужно только 7, так что потребуется сделать разрез.

Следующий шаг – отрезать один из зубов из сборной шины. Если бы мы установили такую ??шину без изменения на клеммах выключателя защиты от замыканий на землю и токоперегрузки, то сделали бы короткое замыкание фазного проводника с нейтральным проводником.

После разрезания зубов снова наденьте изоляцию.

Вернёмся к DIN-планке

Изолированная сборная шина установлена над обычными клеммами, на которые ведутся провода.

Напоминаем, что шина не имеет второго зуба, поэтому в выключателе дифференциального тока фазовый проводник с нейтральным проводником не подключены друг к другу.

Вид соединений сверху.

Перед установкой шины в распределительном устройстве подготовим еще один кабель, который соединит клемму X1 индикатора напряжения с основным терминалом (к которому подключен шнур питания) от разъединителя.

Проверяем ещё раз хорошо ли расположены модули на DIN-рейке и при необходимости исправляем.

Подготовка проводов в электрощитке

Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:

  • Вход питания 3×4 мм2 (первый слева)
  • Розетки 3 х 2,5 мм2 – 4 шт. (средний)
  • Схема освещения 3 х 1,5 мм2 (сначала справа)

Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.

Как только это будет выполнено, подключим провода шнура питания 220V:

  • Нейтральная клеммная колодка
  • защита к клеммной колодке защитных проводов

На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей. Здесь важно правильно подключить выбранные провода к соответствующим переключателям.

Окончательная сборка щитка

Полное соединение всех модулей и их фактический вид смотрите на приведенных ниже рисунках.

После установки предварительно подготовленной модульной защиты в распределительном устройстве получим похожее на это. Осталось сделать несколько последних штрихов.

Подключим линию электропитания с помощью провода, ведущего к индикатору напряжения, к клемме разъединителя нижнего выключателя.

Пришло время подсоединить предварительно подготовленные фазные проводники цепей. Каждый из них находится на верхней клемме соответствующего автоматического выключателя.

Нейтральные проводники цепей, которые вставляем в общую полосу нейтральных проводников, принадлежащих к автоматическому выключателю дифференциального тока.

Проверка и настройка щитка

Остаётся подать напряжение на распределительное устройство и начать тестирование. Напряжение на отдельных участках электрощитка обозначается светодиодами, загорающимися на индикаторе напряжения.

Испытательный стенд готов к работе. По завершении испытаний достаточно добавить на переднюю панель распределительного устройства маркировку, информирующую о назначении каждого блока и закрыть прозрачной крышкой.

На фото выше готовое распределительное устройство с двумя включенными лампочками.

Выводы и пожелания

Представленная выше инструкция не является универсальной. Каждая квартира, частный дом – совершенно другая история, разная схема сети, другие потребности, количество розеток и ламп, степень безопасности.

Несмотря на это сложностей тут нет, поэтому надеемся наше руководство станет для вас прочным фундаментом по освоению принципов монтажа распределительного устройства в любом доме.

Фото электрощита в частном доме (75 фото) — фото

Электрощит на 380вт в доме

Распределительный щит на даче

Запитка электрощитка

Распределительный щиток в частном доме

Распределительный электрощит для частного дома

Сборка щита электрического 380

Щиток с автоматами Шнайдер Домовой

Квартирный щит расключить

Распределительный электрощиток разводка

Электрика в частном доме

Расключение распред щита

Расключение щита электрического

Распределительный электрощит в сборе 380в для стройки

РЩ распределительный щит монтаж

Электро сборка электрощитов 200кв

Щит распределительный квартирный расключенный

Распределительный электрощит для частного дома 220 в

Электрический щиток в квартире

Правильное расключение электрощита

Электрощиток в частном доме 380 в 15квт

Щиток сопротивления ЩС-62м

Электрощит на 380 для частного дома

Расключить электрический щит

Щит распределительный квартирный расключенный

Квартирный электрощиток для 2 комнатной квартиры

Расключение распределительного щита

Распределительный щит на 15 КВТ 380 вольт в частный дом

Распределительный щит на 220 вольт в квартире

Распределительный щиток 220в сборка

Распределительный щит 380/220/36 вольт

Щиток на 12 автоматов расключение

Щит распределительный станционного питан

Щиток электрический собранный

Сборка распределительный щиток на 380

Щиток электрический квартирный 32 автомата

Для щитов распределительных электрика

Электрический щиток в частном доме

Распределительный щит в квартире

Электрощит уличный на 380волт

Электрощиток в деревянном доме

Электромонтаж в распределительных щитах

Распределительный электрощит щит электрический

Электрощит для частного дома

Электрощиток АЕК

Сборка распределительного щита 380в

Щиток 380 вольт в баню

Расключение щитов электрических ЩРН 24

Сборка распределительного щита 220

Монтаж электрического щитка

Монтаж распределительного щита

Распределительный щит в п44

Электрощит с автоматами 15шт

РЩ распределительный щит

Распределительный щит для электропроводки и слаботочных кабелей

Электрощит на 380 по группе

Электрический щит в доме

Распределительный электрощит в сборе 380в для стройки

Электрощит на 380вт в доме DKF

Электрощит для квартиры на 6 групп 2-х полюсный

Щит распределительный электрический монтаж и разводка 380

Щиток электрический собранный

Квартирный щит расключить

Электрощит на 380вт в доме

Монтажная 3х фазного квартирного щита

Электрощиток в частном доме

Распределительный щит для электропроводки

Щит учёта электроэнергии 3-х фазный 15квт

Распределительный щиток для коттеджа 100 кв м

ABB at62

Расключение квартирного щита

Квартирный электрощит наружный

Квартирный вводно-распределительный щит

Квартирный распределительный электрощиток

Электромонтаж в распределительных щитах

Распайка щитков распределительных

Руководство по панели автоматического выключателя в вашем доме

Резюме

Автоматический выключатель в вашем доме выполняет две важные функции. Во-первых, он распределяет энергию, поступающую в ваш дом, по цепям, которые обеспечивают электричество везде, где вам это нужно. Затем он защищает эти цепи от перегрузок с помощью автоматических выключателей, которые прерывают поток в случае опасности. В этой статье мы рассмотрим, что делают панели автоматических выключателей, а также когда и почему вы можете захотеть их заменить или обновить.

Содержание

  • Что такое панель выключателей?
  • Расположение панели выключателей
  • Компоненты панели выключателей
  • Размер панели выключателей
  • Признаки Вам может понадобиться новая панель выключателей
  • Модернизация панели выключателей
  • Замена Сделай сам?

Руководство по панели автоматического выключателя в вашем доме

Одна из наиболее важных частей электрической системы вашего дома — та, о которой вы, вероятно, не слишком часто думаете. Называете ли вы эту часть панелью выключателя, коробкой выключателя, коробкой выключателя, электрической панелью или электрической сервисной панелью, это важная часть системы электроснабжения вашего дома.

Это очень важно, потому что все электричество, потребляемое вашим домом, проходит через это незаметное устройство и автоматические выключатели внутри. При правильной настройке вы, вероятно, будете мало думать об этом.

Но если он не справляется со своей задачей, вы можете найти его недостатки не только очень неудобными, но даже обнаружить, что безопасность вашего дома поставлена ​​под угрозу.

В этой статье мы рассмотрим, что такое электрощит, как он работает и многое другое. И мы рассмотрим некоторые из причин, по которым вы можете захотеть, чтобы ваша панель главного выключателя была проверена квалифицированными электриками или, возможно, даже заменена или модернизирована ваша панель. Давайте начнем с изучения основ коробки выключателя.

Что такое панель выключателя?

Коробка с автоматическим выключателем — это соединение между электросетью за пределами вашего дома и проводкой внутри. Эта главная сервисная панель является центральной точкой распределения, которая гарантирует, что все электрические розетки, приборы, освещение, отопление и многое другое получат необходимую мощность.

Электроэнергия поступает в коробку выключателя снаружи по так называемому сервисному вводу либо от подземных линий электропередач, либо от опор электропередач. Оттуда электричество направляется в ответвления, которые питают ваш дом.

Другие названия, которые вы должны знать

Термин «панель выключателей» происходит от выключателей, которые контролируют питание каждой ответвленной цепи, выходящей из панели. Есть множество других имен. Вы можете обнаружить, что он упоминается как коробка автоматического выключателя, коробка выключателя, электрическая панель или электрическая сервисная панель. Как бы это не называлось, работает одинаково.

Как это работает

Автоматические выключатели выполняют важную функцию безопасности, отключая питание параллельных цепей при обнаружении перегрузки. Вот почему вы, возможно, столкнулись с срабатыванием (отключением) автоматического выключателя, когда вы подключили слишком много приборов на своей кухне.

Если вы достаточно взрослый или живете в гораздо более старом доме, вы можете быть знакомы с более старой версией этого блока предохранителей. Предохранители выполняли ту же функцию в защите ответвленных цепей от перегрузок, но сгоревший предохранитель необходимо заменить, чтобы восстановить питание в цепи, а автоматический выключатель можно сбросить, просто щелкнув выключателем.

Емкость коробки выключателя

Самая важная характеристика, которую следует учитывать при выборе электрического щита, — это сила тока. Сила тока, или амперы, является мерой количества потребляемой электроэнергии. По мере того, как дома становились больше и в них использовалось больше электроприборов, увеличивалась сила тока панелей выключателей дома. Панели автоматических выключателей на 200 ампер в настоящее время широко распространены, но вы можете найти электрические панели или блоки предохранителей с номиналом всего 60 ампер в домах, построенных до середины 19 века.60-е годы.

Где мне найти коробку главного выключателя?

Если вам никогда не приходилось пользоваться панелью выключателей, вам может быть интересно, где она находится. Есть несколько общих мест.

  Гараж   – обычное место, обычно размещаемое у наружной стены, где электроэнергия подается через сервисный ввод.

Если у вас есть подземная линия электропередачи, панель выключателя обычно находится в подвале .

Другие места, которые не так часто встречаются в домах на одну семью, но которые могут быть более вероятными в таунхаусах или дуплексах, находятся в коридоры нижнего этажа , кухонная кладовая или подсобное помещение .

Менее распространенное место, которое вы можете найти в некоторых старых домах, — это  внешняя стена .

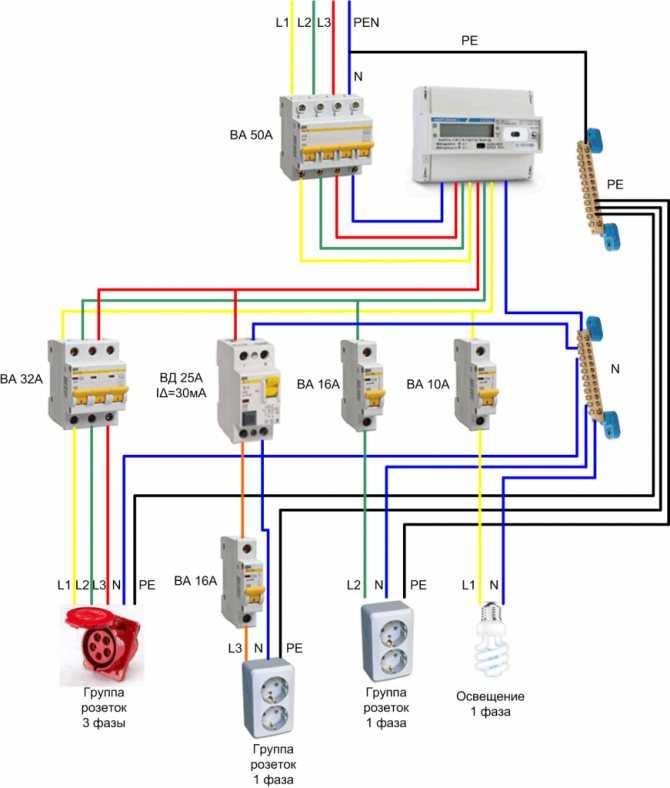

Загляните внутрь вашего электрического щита

Откройте дверцу вашего электрического щита и давайте осмотрим его.

То, что вы не видите

Когда вы открываете коробку, вы видите панель главного выключателя с несколькими переключателями. Под ним находится горячая шина и шина заземления. Провода питания и заземления направляются к каждому из отдельных переключателей, которые вы увидите.

Главный выключатель

Вы увидите один переключатель в верхней части панели. Это главный прерыватель. Установите это значение в положение OFF, и вы отключите все электричество в своем доме.

Отдельные переключатели цепи

Первое, что вы, вероятно, заметите, открыв дверцу панели выключателя, — это два ряда пронумерованных переключателей. Это ваши автоматические выключатели — каждый управляет одной цепью в вашем доме. Выключатели обычно установлены в положение ON, что позволяет питанию проходить через цепь. Если переключатель установлен в положение OFF, питание не будет поступать в цепь.

На внутренней стороне дверной панели будет бумажная карточка с информацией, соответствующей номерам. Например, на карточке может быть написано «1 — Кухонные розетки». Переведите соответствующий переключатель из положения ON в положение OFF, и вы отключите питание от розеток на кухне.

К сожалению, нередко карта плохо написана или плохо читается! Вам и другому человеку стоит потратить время на изучение того, что контролируют все переключатели, и убедиться, что карта точна и разборчива, чтобы вы знали, как при необходимости отключить питание цепей, например, если вы заменяете розетки или настенного выключателя.

Однополюсные и двухполюсные выключатели

В вашей панели есть два типа автоматических выключателей.

  • Однополюсные выключатели представляют собой одиночные выключатели, обычно с номинальной силой тока 15 или 20 ампер. Они распространены в большинстве бытовых цепей на 120 вольт.
  • Двухполюсный выключатель представляет собой двойной выключатель (два выключателя подключены). Они имеют более высокие номинальные значения силы тока и предназначены для работы с напряжением 240 вольт. Они будут подключены к таким устройствам, как печи, водонагреватели, кондиционеры, зарядные станции для электромобилей и другие цепи, требующие высокого напряжения.

Вспомогательная панель

В некоторых случаях у вас может быть дополнительная панель рядом с основным блоком. Обычно это связано с тем, что в электрическую систему дома были внесены дополнения и потребовалась дополнительная мощность выключателя, или у вас есть надворные постройки, которые вы хотите использовать в более изолированной системе. Подпанель также распространена, когда резервный генератор находится в электрической цепи дома.

Размер, который вам нужен

Если вы читаете о панелях выключателей и их модернизации, вы можете увидеть обсуждение рейтинга панелей выключателей. Наиболее распространенные рейтинги, которые вы увидите в обсуждениях, — это 100 или 200 ампер. Эти рейтинги отражают электрическую мощность панели.

100-амперный

Они подходят только для небольших домов, которые не используют электричество для отопления или центрального кондиционирования воздуха. С панелью на 100 ампер вы можете обеспечить питанием освещение, розетки и бытовые приборы, но не более того.



200 ампер

Они являются стандартными для большинства новостроек и подходят для средних электрических потребностей. Если ваш дом особенно большой или требует больше электроэнергии, вам может потребоваться перейти на более крупную панельную коробку.

250 ампер

Эти панельные коробки используются для больших домов с большими потребностями в электричестве, особенно если электричество используется для отопления дома. Если вы модернизируете электрическую систему вашего текущего дома для размещения пристройки, мастерской или хозяйственной постройки, для которой требуется вспомогательная панель, вам также может потребоваться обновить основную панель до модели на 250 ампер или больше.

Признаки того, что ваш нынешний электрический щит не справляется с работой

Если вы, как и большинство людей, сталкивались с срабатыванием автоматического выключателя. Пора отключить блендер, перезагрузить выключатель и жить дальше. Это пример того, как ваша панель выключателя выполняет свою работу, и если это случайная проблема, вам не о чем беспокоиться.

Но бывают и другие случаи, когда это не нормально, и некоторые другие сигналы о том, что ваша панель выключателя может быть перегружена или работает неправильно. Давайте посмотрим на некоторые из них.

Частое срабатывание выключателя

Случайное срабатывание выключателя не должно вызывать тревогу. Но если один или несколько автоматических выключателей в вашем доме необходимо регулярно сбрасывать, у вас действительно есть проблема. В некоторых случаях это можно легко исправить, заменив проблемный выключатель моделью с большей силой тока. Но разумно проконсультироваться с электриком, чтобы убедиться, что это приемлемый вариант для вас.

У вас все еще есть блок предохранителей

Если ваш дом достаточно старый и у вас все еще есть блок предохранителей, пора его заменить. Мало того, что автоматические выключатели безопаснее и проще в использовании, это также хорошее время для проведения всестороннего обследования вашей электрической системы квалифицированным подрядчиком по электротехнике.

Черные пятна или обгоревшие участки на панели или настенных розетках

Если вы заметили это, немедленно проверьте. Вероятно, у вас короткое замыкание или неисправность проводки в панели управления. Проблемы с электричеством являются основной причиной домашних пожаров, поэтому, пожалуйста, не позволяйте себе быть жертвой.

Запах гари возле щитка

Как обсуждалось выше, это может быть признаком неисправных или перегретых проводов в щитке. Немедленно проверьте его.

Проводка, которая кажется расплавленной

Задача ваших автоматических выключателей — предотвратить попадание избыточного тока в цепи вашего дома. Если проводка перегревается и плавится, ваши автоматические выключатели не справляются со своей задачей, а горячие провода могут испортиться. Немедленно проверьте их.

Шипящие звуки или горячие поверхности

Электрическая система в исправном состоянии должна работать тихо и без перегрева. Не медлите, если обнаружите эти опасные признаки.

Мигающие или приглушенные лампочки

Это признак того, что через ваш электрический щит проходит неравномерный поток энергии. Это может произойти, когда проводка в панели или некоторые из отдельных автоматических выключателей находятся в плохом состоянии.

Во всех этих случаях вашим первым шагом должно быть обращение к квалифицированным, хорошо обученным электрикам и немедленное рассмотрение проблемы.

Когда следует модернизировать электрическую панель вашего дома?

Помимо проблемы безопасности, связанной со старой или неисправной панелью выключателя, есть несколько веских причин для модернизации, а установка новой панели выключателя может решить некоторые потенциально серьезные проблемы. Давайте рассмотрим некоторые из наиболее распространенных причин, по которым устанавливаются новые электрические панели.

Ваша текущая панель устарела или не может удовлетворить ваши текущие потребности

Мы уже касались этого вопроса. Если в вашем доме все еще есть блок предохранителей или если вы обнаружите, что не можете удовлетворить потребности своего дома в электричестве, вам следует обновить его. В случае с блоками предохранителей один только возраст является веской причиной для обновления.

Если вы обнаружите, что постоянно перегружаете цепи и используете большое количество разветвителей и удлинителей, ваша система серьезно нуждается в обновлении, начиная с панели выключателя.

Вы добавляете домашний генератор

Добавление домашнего генератора и его безопасное использование потребует новой проводки и дополнительной панели к существующей панели. Эта подпанель будет отделять электроэнергию, поступающую в ваш дом от генератора, от электросети, обеспечивая отдельные электрические цепи для подключения генератора и обеспечивая безопасную работу генератора при необходимости.

Планируется пристройка к дому

Вы решили пристроить свой дом? Поздравляем! Но не забывайте, что вместе с увеличением площади вы также будете потреблять больше электроэнергии.

Обязательно оцените существующую панель и посмотрите, нужно ли вам изменить ее размер, чтобы увеличить электрическую мощность или место для дополнительных автоматических выключателей для новой проводки.

Вы добавляете выделенный домашний офис

Если вы добавили домашний офис, возможно, вы значительно увеличили свои потребности в электричестве. Это разумная идея связаться с электриком или подрядчиком по электротехнике, чтобы узнать, нужно ли вам заменить или улучшить существующую панель.

В разработке находятся апартаменты для свекрови

Добавление апартаментов для свекрови к вашему дому может стать прекрасным решением для нужд вашей семьи. Но если вы планируете добавить в апартаменты независимую систему отопления и охлаждения с использованием мульти-сплит-системы, вы должны быть уверены, что ваша существующая электрическая система сможет справиться с возросшими потребностями в электроэнергии и любыми другими электрическими дополнениями. .

Модернизация до зарядной станции для электромобилей

Электричество вполне может стать будущим транспорта. Но вам нужно будет зарядить этот новый электромобиль, и самый быстрый способ сделать это дома — использовать зарядное устройство уровня 2, в котором используется цепь на 240 вольт. Это может стать большим дополнением к электрической системе вашего дома, особенно если вы начинаете с меньшей панели автоматического выключателя.

Всегда будьте осторожны

Быть мастером своими руками может быть очень приятно. Но разумно знать свои пределы. Если вы решите заменить или модернизировать электрическую панель, очень внимательно подумайте, можете ли вы сделать это самостоятельно.

Домашние электрические пожары и смертельные случаи – прискорбный факт. Если вы не совсем уверены, что знаете, что делаете при установке электрических систем, разумно доверить эту работу специалистам. В Team Enoch все наши технические специалисты хорошо обучены, и мы привыкли браться за проекты, начиная от небольших улучшений и ремонта жилых помещений и заканчивая крупными коммерческими проектами.

Если вы хотите оценить панель автоматического выключателя вашего дома на предмет текущей безопасности или если вы хотите модернизировать нашу систему для удовлетворения текущих или будущих потребностей, свяжитесь с нами, чтобы назначить встречу. Мы свяжемся с вами быстро, и оценки всегда бесплатны.

Самостоятельное добавление цепи

Будьте реалистичны при работе с электрической панелью. Но если вы сообразительны и готовы принять основные меры предосторожности, это может стать работой своими руками.

Сначала выключите главный выключатель панели, затем выкрутите винты, удерживающие панель, и снимите ее. Внутри вы увидите два больших наконечника с подключенными к ним черными проводами в верхней части панели. Никогда не трогайте их, так как они все еще живы!

Удалите металлическую заглушку на панели в том месте, где вы хотите установить новый выключатель. Вставьте кабель для новой цепи. Протяните кабель к месту установки нового выключателя и зачистите провода до длины, указанной в документации на выключатель.

Подсоедините провода к новому выключателю и зафиксируйте его на панели. Установите на место крышку панели, снова включите питание и проверьте цепь.

Маленькая панель с большой работой

Малоизвестный автоматический выключатель играет большую роль в вашем доме. Но если вы обнаружите, что замечаете это больше, чем в прошлом, это может быть признаком проблем. Если ваша система не соответствует вашим требованиям или вы замечаете необычную активность, не стесняйтесь обращаться к специалисту по электрике.

И если вы планируете сделать некоторые улучшения дома, связанные с вашей электрической системой, в первую очередь нужно проверить панель выключателя. Если у него нет необходимой мощности, вы можете столкнуться с проблемами и дополнительными расходами в будущем. Начните с панели выключателя при обновлении, и вы сделаете мудрый шаг!

Как обновить мою электрическую панель на 200 ампер

Вам интересно, как обновить мою электрическую панель на 200 ампер? Позвольте нашему многолетнему опыту помочь вам в процессе настройки.

Чтобы обновить электрическую панель до 200 ампер, вам необходимо вызвать местного квалифицированного электрика. Вы не можете сделать это самостоятельно. Электрик должен будет привлечь местную энергетическую компанию для проведения необходимых проверок, отключения и повторного подключения, чтобы можно было заменить панель.

Как обновить мою электрическую панель на 200 ампер

Чтобы обновить вашу панель на 200 ампер, вам необходимо обратиться к квалифицированному местному электрику.

Вам дадут цену за замену панели и модернизацию до 200 ампер.

Если у вас есть существующая панель предохранителей на 200 ампер, и это просто процесс замены.

Электрик вызовет инспекцию энергоснабжения, обычно вытаскивает счетчик, чтобы они могли заменить панель с предохранителей на выключатели.

Этот процесс должен стоить менее 2000 долларов.

Если вы хотите увеличить силу тока с 60 или 100 до 200. Тогда вы находитесь в совершенно другой ситуации.

Это займет немного больше, так как в целом необходимо будет выполнить все электротехнические работы.

Как обновить мою электрическую панель на 200 ампер с помощью услуги

Для модернизации панели на 200 ампер с помощью услуги потребуется отключить питание.

Это отключение питания будет выполнено местной энергетической компанией. Ваш электрик может установить новую сеть вне дома и установить новую панель.

Этот процесс обычно занимает около суток, прежде чем питание будет отключено, а затем снова подключено.

Поговорите со своим электриком о точных деталях планирования этого проекта.

Обычно это приводит к отключению электросети утром, и электрик выполняет свою работу.

Обычно в середине дня проводится проверка электрооборудования, после чего подача электроэнергии в сеть возобновляется после завершения проекта.

Вы должны знать о других обновлениях кода, которые необходимо выполнить в доме. Инспекционным органом для повышения уровня обслуживания. Вы можете увидеть больше в других наших статьях.

Как обновить мою электрическую панель на 200 ампер, подземная служба

Тот же самый процесс будет применяться для модернизации вашей панели на 200 ампер.

Одно из ключевых отличий заключается в том, что подземная часть обслуживания должна быть выполнена в первую очередь.

Это может занять немного больше времени, и вы должны подготовить траншею и проложить подземные кабели, прежде чем проверять остальную часть проекта.

Электрик должен провести проводку в доме и установить счетчик на стене дома. Осмотр траншеи и засыпка, прежде чем они продолжат работу с панелью внутри.

Это сведет к минимуму время отключения, чтобы вы не остались без электричества в ожидании вашего времени.

Сначала сделайте служебный вход, а затем панель, чтобы инспекционный орган и местная энергокомпания сразу все подключили.

Можете ли вы заменить панель на 100 ампер на 200 ампер?

Вы не можете заменить панель на 100 ампер на панель на 200 ампер, не модернизировав систему электропитания, поступающую в дом.

Причина этого в том, что 200-амперная услуга намного больше по размеру провода и цене, чем 100-амперная.

Если вы попытаетесь заменить панель со 100 на 200, то, по сути, вы по-прежнему получаете только 100 ампер с дороги.

Вот почему важно сделать все это сразу и обновить сервис вместе с проектом.

Сколько стоит обновление?

Как правило, обновление сервисной панели с 60 или 100 до 200 ампер стоит всего от 3500 канадских долларов до 7000 канадских долларов.

Это связано с объемом дополнительной кодовой работы, которую необходимо выполнить в жилище. Чтобы привести недвижимость в соответствие с нормами, чтобы получить право на увеличение среднего уровня электроснабжения.

Инспекционный орган проверит выполнение этих обновлений кода перед подключением новой службы.

Вы можете прочитать больше об обновлениях кода и других ее статьях. Существует чрезмерный объем работы, которую, возможно, потребуется выполнить с ней в течение длительного проекта, что приведет к увеличению стоимости.

Сколько ампер можно подключить к панели на 200 ампер?

Для жилых помещений можно запустить сразу до 100% мощности главной стороны главного выключателя.

Например, если у вас есть главный выключатель на 200 ампер, вы можете увеличить нагрузку цепи до 200 ампер.

Имейте в виду, что это не размеры отдельных выключателей, это делается при расчете нагрузки на дом и на основе расчета нагрузки на дом.

Подробнее о расчетах нагрузки и других ее статьях.

Для рекламы действуют другие правила. Вы можете довести нагрузку коммерческих приложений до 80 процентов от размера главного выключателя.

Так, например, размер главного выключателя на 200 ампер в коммерческих условиях будет 160 ампер.

Это связано с тем, что коммерческие объекты, такие как офисные здания, витрины магазинов и т. д., потребляют больше энергии одновременно в течение обычного рабочего дня.

Из-за этого вы должны сократить его до 80 процентов и не перегружать главный выключатель или отключать выключатель в рабочее время.

Это может вызвать неприятное срабатывание, если вы превысите его возможности, и поэтому это правило действует только для коммерческих целей.

Что такое модернизация на 200 ампер?

Модернизация на 200 ампер — это когда вы переходите с основной службы с меньшей силой тока на основную службу с большей силой тока.

Например, если в вашем доме есть главный выключатель на 60 ампер. Главный выключатель на 100 ампер в вашем доме, и вы хотели бы увеличить его до 200 ампер, это было бы обновлением.

Не путайте это с предохранителем для автоматических выключателей в качестве модернизации.

Это фактически увеличивает электрическую мощность, поступающую в дом с улицы.

Это также приведет к обновлению линий, поступающих от энергосистемы.

Это позволяет вам запускать большие нагрузки в домашних условиях. Например, большая гидромассажная ванна.

Большая система отопления. Или бассейн с подогревом.

Вы даже можете добавить гараж, так как у вас больше энергии.

Как долго я буду без электричества?

Если электрик, которого вы используете, правильно планирует проект.

Вы не должны оставаться без электричества более 8-12 часов в день изменения уровня обслуживания.

Скорее всего, они придут и сделают небольшие обновления кода в доме, оставив питание включенным.

Последний день работы — это день, когда электрик заменит панель на электросервисе.

В это время электроэнергия будет отключена и отключена энергоснабжающей организацией, что позволит электрику выполнить работу по повышению мощности.

Иногда у нас будет долгий день, так как мы обычно отключаемся утром. Иногда линейная бригада требует коммунальных услуг вечером, пока они не вернутся, чтобы подключить ее.

Обычно нам приходится оставаться на рабочем месте, пока работа не будет завершена. Затем питание снова включается, чтобы мы могли протестировать все, чтобы убедиться, что все работает правильно.

Нет ничего хуже, чем преждевременно уйти с работы, а на следующее утро позвонить.
