Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.
Условно кондиционер можно разделить на две функциональные части:
холодильный контур
электрическая часть
Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).
В данной статье мы рассмотрим схемы неинверторных кондиционеров.

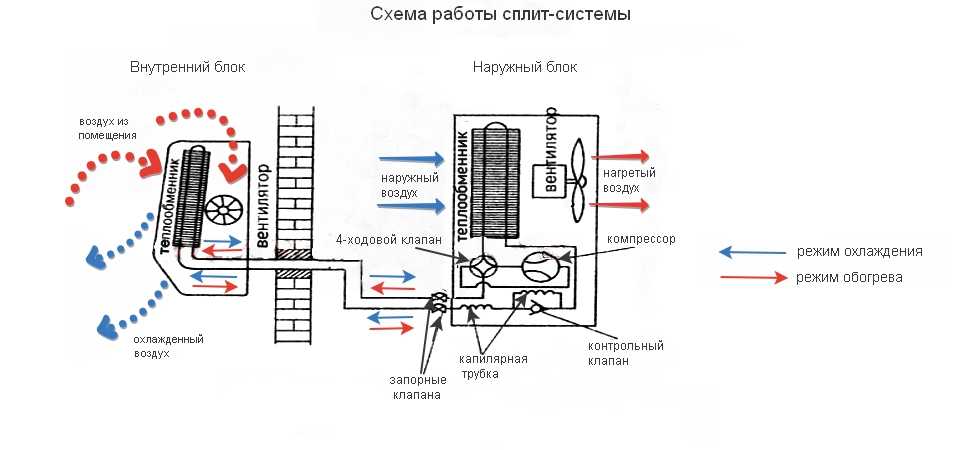

Схема холодильного контура
Ниже размещена схема холодильного контура кондиционера.
Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.
Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.
Heat exchanger — теплообменник,
outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру
Expansion valve — расширительный вентиль
По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.
В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.
2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто
3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.
4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева
Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).
Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.
Muffler — глушитель
Стрелками указано направление движения фреона по контуру:
сплошной стрелкой — в режиме охлаждения
пунктирной стрелкой — в режиме нагрева
Также в более сложных и совершенных кондиционерах устанавливают:
датчики давления
отделители жидкого хладагента
линии перепуска
системы инжекции (впрыска) в компрессор
маслоотделители
Схема мульти сплит системы
Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних
В этом случае добавляются ещё несколько внутренних блоков, а также:
Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.
В схеме также присутствуют элементы, которые используются не только в мульти системах:
Receiver tank — ресивер.
Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.
В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ
Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.
N — электрическая нейтраль
2 — подача питания на компрессор с платы управления внутреннего блока
3 — подача питания на двигатель вентилятора для работы на 1-ой скорости
4 — подача питания на двигатель вентилятора для работы на 2-ой скорости
5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева
Компрессор
C — common — общий вывод обмоток компрессора
R — running — рабочая обмотка компрессора
S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая
Internal overload protector — внутренняя защита от перегрузки
Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)
Fan motor — двигатель, мотор вентилятора
Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.
Fan motor Capacitior — рабочий конденсатор двигателя вентилятора
SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.
Схема внутреннего блока кондиционера:
Клеммная колодка
На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)
L, N — электрическая линия и нейтраль однофазного питания
Filter Board — плата фильтра, уменьшает уровень помех в сети питания
Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.
Main relay — главное реле — силовое реле, подающее напряжение на компрессор.
Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.
Thermistor — термистор, терморезистор, датчик температуры
Room temp. — датчик температуры воздуха в комнате
Pipe temp. — датчик температуры трубки теплообменника, испарителя
Датчики температуры ещё могут находиться в:
пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
на входе, выходе и в средней точки испарителя
Step motor — шаговый двигатель,
Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор
За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.
Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров
Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров
Где взять схему моего кондиционера?
Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.
Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.
Итак, для нахождения схемы кондиционера необходимо:
выписать точную модель оборудования
найти сервис мануал в разделе «Техническая документация»
можно воспользоваться поиском по сайту или в интернете
получить информацию у производителя, дистрибьютора
Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.
Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!
Подключение кондиционера к электросети своими руками
Вот и сбылась ваша мечта — в доме появился кондиционер, теперь не страшна жара в летний период и сырость в помещении в межсезонье, когда отопление еще не подключили, а за окном затяжные дожди. Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.
Содержание
1 Общие рекомендации по подключению
2 Прокладка вспомогательной линии
3 Основная линия питания
4 Подключаем испаритель
5 Выбираем розетку
6 Какой кабель выбрать
7 Нужна ли защитная автоматика
Общие рекомендации по подключению
Стоит понимать, что кондиционер имеет большую мощность. Кроме этого, его отличают значительные пусковые токи. Поэтому подключать такое устройство непосредственно к сети помещения можно только при соблюдении следующих условий.
Мощность устройства не превышает пары киловатт.
Проводка в доме устроена кабелем сечением не менее 2.5 кв.мм, для современных сплит-систем желательно иметь 4 кв. мм.
Кондиционер включается в ненагруженной ветке, там, где кроме него нет других мощных потребителей.
На линии подключения кондиционера должен обязательно присутствовать защитный автомат с током 20А.
В отдельных случаях можно подключить кондиционер временно, до обустройства необходимой инфраструктуры сети питания с оптимальными характеристиками.
Прокладка вспомогательной линии
Вспомогательная линия питания соединяет между собой внешний и внутренний блоки сплит системы. При этом последний выступает в роли ведущего, осуществляя централизованное управление. Кабель питания внешнего блока должен выбираться согласно рекомендациям производителя по мощности. Обычно это медный многожильный провод сечением не менее 2.5 кв.мм.
Кабель питания можно прокладывать вместе с фреоновой магистралью. Есть вариант установить для него отдельный пластиковый короб, благо, сегодня легко купить его в необходимом для идеальной интеграции в интерьер цвете и размере. Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.
Основная линия питания
Внутренний блок подключают к квартирной электросети. Если сплит-система имеет большую мощность, для нее разумно обустроить отдельный ввод напряжения непосредственно от счетчика. Это обезопасит остальную проводку помещения. Кабель основной линии питания выбирается с сечением, соответствующим потребляемой кондиционером мощности.
Провод также прокладывается в штробах, пластиковых коробах, за декоративной отделкой стены. Автоматы аварийного отключения или УЗО располагаются в щитке. Он обязательно заземляется. Рабочий ток автоматики защиты определяется по мощности кондиционера.
Совет! Есть простой способ найти искомое значение. Для этого мощность кондиционера в Ваттах делят на напряжение питающей сети, и к полученной сумме прибавить еще 30% запаса.
Подключаем испаритель
Под лицевой панелью испарителя есть специальная коробка, где расположены клеммы для подключения проводки — этот блок кондиционера или сплит системы всегда монтируется внутри помещения.
Провода от испарителя подсоединяют к контактам наружного блока, ориентируясь по нумерации, свободные жилы тщательно изолируются специальной лентой. Принципиальная электрическая схема поможет правильно во всем разобраться. Перед подключением системы кондиционирования надо проверить изоляцию каждой жилы, чтобы потом нормальная работа кондиционера не была прервана коротким замыканием.
В принципе, методика подключения модулей системы идентична, за исключением мелких нюансов, поэтому мы представляем подробную методику подключения внутреннего модуля, а выносной — по аналогии с ним.
Удаляем декоративную переднюю панель.
Демонтируем крышку защиты, фиксатор кабеля в нижней части.
Протягиваем кабель через технологический проем в стене — он может быть расположен за прибором или сбоку на стене, обращенной к балкону.
С каждой жилы убираем защитную изоляцию на расстоянии 20—30 мм от окончания.
Подготовленные концы жил вставляем в соответствующие клеммы и затягиваем крепежные винты.
Надежно укрепляем провод на выходе из коробки.
Снятую крышку устанавливаем на прежнее место.
После окончания подключения обоих модулей еще раз проверяют правильность подсоединения, сверяясь со схемами, только после скрупулезной проверки производится пробное и кратковременное включение кондиционера.
Выбираем розетку
Домашняя розетка должна соответствовать определенным требованиям:
приветствуется наличие дифференцированного реле или надежного заземления;
она должна полностью отвечать всем требованиям и параметрам, которые составили изготовители, согласно приложениям в инструкции по использованию сплит системы;
если у розетки подвод электроэнергии осуществляется проводами из алюминия — надо менять на медные аналоги с нормальным сечением;
она должна подключаться к щитку через автомат защиты.
Современные стандартные евророзетки идеально подходят к подключению бытовой техники особой мощности, но все работы по подключению кондиционера должен выполнять специалист с соответствующим допуском, иначе гарантия на изделие будет аннулирована. Если вы переехали на новое место и решили установить изделие, которое уже работало, тем более что демонтаж проводили сами, то выполняйте рекомендации и все делайте аккуратно.
Какой кабель выбрать
При выборе провода нужно ориентироваться на тип сети квартиры. Она бывает двух и трехлинейная. В современных квартирах в розетках есть заземление. Поэтому для подключения кондиционеров применяется трехжильный кабель. Сечение его проводников выбирают по мощности будущей сплит системы. В справочниках по электротехнике есть все необходимые данные. Также не составит труда определить площадь сечения провода при помощи онлайн калькуляторов в интернете.
К примеру, для режима длительной работы кондиционера выбирают:
для устройств с мощностью до 3 кВт достаточно сечения 2 кв.мм;
для мощности от 3 до 5 кВт выбирают кабель 2.5 кв.мм;
мощность 7 кВт потребует медного кабеля сечением 4 кв.мм.
Стоит понимать, что соотношение сечения и допустимой мощности разное у алюминиевого и медного кабеля, изделий с многожильными проводниками и сплошными. Поэтому использовать справочники или онлайн калькуляторы — обязательно.
Кабель выбирается и по характеристикам изоляции. Например, предназначенное для улицы изделие будет чрезмерно дорогим. Оптимальным по соотношению цена-качество кабелем является тип ВВГ. Он выполняется в ПВХ изоляции, срок службы изделия составляет 30 лет. Выпускается и плоская модификация данного кабеля под маркировкой ВВГ-П, а также негорючая ВВГнг.
Нужна ли защитная автоматика
Автоматы и УЗО надежно защищают сеть от перегрузок и коротких замыканий. Первые средства просты. Автоматы размыкают цепь при превышении пороговой силы тока. А вот УЗО контролирует работу приборов более строго. Например, размыкание цепи происходит при обнаружении паразитных токов утечки, прикосновении человека к незаземленным корпусам и в других случаях, недоступных автоматам.
Однако при желании защитить свой кондиционер полностью рекомендуется устанавливать оба типа аппаратных средств. Так, УЗО укажет на конкретную неисправность сети. А автомат послужит дублирующей или дополняющей защитой. Кроме этого, он позволит без проблем поменять сломанное УЗО, не останавливая работу кондиционера.
Есть и более дорогой вариант. Дифференциальный выключатель надежен, при этом занимает меньше места, чем пара из УЗО и автомата. Однако стоит помнить, что придется отдать больше денег за защиту аналогичного уровня. Кроме того, при поломках дифавтомат придется менять, а значит — снова тратить немалые средства.
В заключение хочется предупредить еще раз всех пользователей: электричество не прощает ошибок и неточностей, поэтому при самостоятельном подключении адекватно отнеситесь к своим навыкам, чтобы потом не заниматься тушением проводки и ремонтом дорогостоящего климатического оборудования.
Схемы электрических соединений для систем кондиционирования воздуха. Часть вторая ~ Электрические ноу-хау
В статье » Правила и расчеты электрических соединений для систем кондиционирования воздуха. Часть первая «, которая была первой статьей в нашем новом курсе HVAC-2: Электрические правила и Расчеты для систем кондиционирования воздуха, я объяснил следующие пункты:
Введение для типов систем кондиционирования воздуха,
Введение для типов двигателей/компрессоров, используемых в системах кондиционирования воздуха.
В статье « Схемы электрических соединений для систем кондиционирования воздуха – часть первая » я объяснил следующие пункты:
Важность электрических соединений для систем кондиционирования воздуха,
Как получить электропроводку для систем кондиционирования воздуха?,
Типы электрических схем для систем кондиционирования воздуха,
Как читать электрические схемы?
Сегодня я объясню Электрическая проводка для различных типов систем кондиционирования воздуха и оборудования .
Третье: Схемы электрических соединений для Системы кондиционирования воздуха — продолжение
Электрика электрические схемы для типового оборудования для кондиционирования воздуха
Основные виды и оборудования в общих системах кондиционирования воздуха было:
Оконный кондиционер ед. ,
Сплит-кондиционер ед.,
Мульти-сплит воздух блоки кондиционирования,
Мини-тепловые насосы,
Сплит-пакеты,
Унитарная упаковка,
Чиллеры,
Вентиляционные установки,
Фанкойлы,
Насосы,
Ящики VAV,
Амортизаторы.
1- Оконные кондиционеры
1.1 Окно Воздух Установки кондиционирования Строительство
В корпусе оконного кондиционера находятся следующие компоненты: (см. Рис. 1 )
Элементы управления: Элементы управления для оконные блоки простые и встроенные, в него входят: (см. рис.2)
Рис. 2: Окно Блоки управления кондиционерами
А вращающийся селектор/переключатель режимов отмечен пятипозиционной шкалой горячего-холодного состояния (выкл., высокий холодный, низкий холодный, высокий вентилятор, низкий вентилятор) без настройки температуры.
А вращающийся Переключатель термостата работает как вкл/выкл для компрессор, его состояние зависит от того, на какую температуру/степень охлаждения вы его установили. (обычно 8 позиций для степень охлаждения).
Жалюзи переключатель поворота: это переключатель включения / выключения, который управляет поворотным двигателем, отвечающим за для управления движением и углом направления подачи воздуха от жалюзи до комнаты.
1.2 Поток мощности в ответвительной цепи типового оконного кондиционера блок кондиционирования
Оконный кондиционер агрегаты питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и его основной шнур питания, состоящий из 3 проводов (земля провод, горячий провод и нейтральный провод).
Рис. 3: Окно Силовая цепь кондиционера
Филиал цепь будет исходить от одного из однополюсных защит от перегрузки по току Устройство ОКПД включено в электрощит.
Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения.
Наконец, основной шнур питания оконного кондиционера подключен к этому разъединяющему средству с одной стороны, другая сторона входит корпус агрегата, который необходимо соединить с клеммной коробкой агрегата.
1.3 Электрические соединения внутри Окно воздух кондиционеры
Здесь нас интересует как основной шнур питания подключен внутри устройства, и это может быть объясняется следующим образом (см. рис. 4 ):
Рис.4: Окно Внутренняя электропроводка блока кондиционирования воздуха
А- Внутри блока основной шнур питания есть разделить на:
Провод заземления (любой зеленый или оголенный провод) прикручен к металлическому корпусу агрегата.
Горячая проволока
Нейтральный провод.
B- Горячий провод идет к переключателю на оконном блоке, чтобы подать питание на жизненно важные части, компрессор и двигатель вентилятора следующим образом:
Горячий провод к селекторному переключателю к термостату переключиться на компрессор
Горячий провод к селекторному переключателю к двигателю вентилятора.
C- нейтральный провод будет подключен к двигателю вентилятора и компрессору без каких-либо проходов выключатель.
Эти соединения выполняются на проводном разъеме в задней части селекторный переключатель так, что все нейтральные провода являются общими друг для друга, потому что они подключены к одной и той же точке.
некоторые примеры полных электрических схем оконного кондиционера приведены на рис. 5 .
Рис. 5. Окно Кроме того, в Рис. 6 вы можете найти примеры полных схем подключения для блока оконного кондиционирования воздуха, который монтируется на корпусе блока.
Рис. 6. Окно0004
Также вы можете найти примеры полных схем подключения оконного кондиционера с сенсорным и дистанционным управлением в Рис. 7 .
Рис. 7: Схемы электрических соединений оконного кондиционера — сенсорный и дистанционный тип управления
1. 4 Поток мощности внутри блока кондиционирования воздуха Типовое окно в режиме охлаждения
Когда вы поворачиваете селекторный переключатель в режим охлаждения, питание, поступающее от шнура, который подключается к селектору через горячий провод, поступает на вентилятор, поэтому вентилятор работает.
Селекторный переключатель также подает питание на компрессор через горячий провод, но компрессор не будет работать до тех пор, пока термостат не включится, после чего компрессор начнет работать и начнется цикл охлаждения.
Сплит-системы – это индивидуальные системы. в котором два теплообменника разделены (один снаружи, один внутри) (см. рис.8 ). Есть две основные части сплит-кондиционера:
Этот блок устанавливается вне помещения или офисное помещение, которое должно быть охлаждено и содержит важные компоненты кондиционер как:
Компрессор,
Вентилятор охлаждения конденсатора,
Расширительный клапан.
2- Внутренний блок:
Самый распространенный тип внутреннего блока: настенный тип, хотя другие типы, такие как потолочный и напольный также используются навесные. Внутренний блок создает охлаждающий эффект внутри помещения. комнату или офис и содержит следующие компоненты:
Змеевик испарителя или охлаждающий змеевик,
Охлаждающий вентилятор или воздуходувка,
Трубка сливная,
Жалюзи или ребра,
Воздушный фильтр,
Элементы управления.
2.2 Поток мощности в ответвленной цепи типичного сплит-системы блок кондиционирования
Сплит-кондиционер юниты питаются от:
Однофазный источник питания (см. рис.9 и рис.11 ), поэтому его ответвленная цепь и основной шнур питания состоят из 3 проводов (заземляющий провод, горячий провод и нейтральный провод).
Трехфазный источник питания (см. Рис. 12 ), поэтому его ответвленная цепь и основной шнур питания состоят из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод).
Рис.9: Единицы расщепленного воздуха — одно фаза — .
Филиал цепь будет исходить от одного из однополюсных/трехполюсных перегрузок по току защитное устройство OCPD, входящее в состав электрощита.
Тогда пройдите система кабелепроводов (кабелепроводы, воздуховоды и т. д.) для разъединения какого-либо типа подходит для приложения.
После этого основной шнур питания сплит-системы кондиционирования подключен к этому средству разъединения с одной стороны, другая сторона подключен к клеммной коробке внутреннего блока (см. рис. 9 ) или наружного блока (см. рис. 10 ) в соответствии с рекомендациями производителя и схемами подключения.
Примечание:
если подключение к источнику питания выполнено во внутреннем блоке, внутренний используются средства отключения, и если подключение источника питания осуществляется на открытом воздухе блок, наружное отключающее устройство (см. Рис.14 ) с подходящим идентификатором защиты (IP) (ознакомьтесь с рекомендациями производителя и схемами подключения).
Рис. 14: Наружные средства отключения
Наконец, сила передается по 3-жильному или 5-жильному кабелю из клеммной коробки в внутреннего блока к клеммной коробке наружного блока или наоборот, как указано в указанный выше пункт.
Примечание:
Есть сигнал кабель, также соединяющий блок управления во внутреннем блоке с блоком управления в Наружный блок.
2.3 Электрические соединения внутри сплит-системы кондиционеры
Электропроводка внутри как внутренних, так и наружных блоков сложнее, чем у оконных кондиционеров. Это всегда заводская проводка и с нашей точки зрения, как электроэнергетиков, на нашу работу это никак не повлияет. Тем не менее, мы приводим несколько примеров схем электрических соединений, включая проводку управления, для справки, как показано ниже 9.0003 Рис.15 .
Рис.15:
Сплит-системы кондиционирования воздуха — внутренние Схема электропроводки
3- Мульти-сплит кондиционеры
3.1 Силовая проводка мульти-сплит кондиционеров
В наши дни Мульти-сплит-система кондиционеры также широко используются (см. рис. 16 ). В единицах на один наружный блок есть два внутренних блока, которые можно разместить в двух разных комнатах или на два разных места в большой комнате.
Рис. 16: Многосплит-кондиционеры
Силовая проводка для мульти-сплит кондиционеры будут как в Рис.17 ниже.
Рис.17: Мульти-сплит кондиционеры Электропроводка
в Рис. 18 , вы можете найти примеры полных электрических схем для мульти-сплит-кондиционеров.
Рис. 18: Кондиционеры с несколькими сплит-системами Электрическая схема
4- Мини- Тепловые насосы
4. 1 Электропроводка Мини-тепловые насосы
Электропроводка мини-тепловых насосов будет выглядеть так же, как у сплит-системы. Охлаждающие агрегаты на большие расстояния (см. рис.19).
Рис.19: Мини-тепловые насосы
Тем не менее, вы можете найти ниже некоторые примеры для электрических схем для Mini- Тепловые насосы (см. рис. 20), и вы можете сравнить их с сплит-системой. Блоки охлаждения особенно в силовой (высоковольтной) проводке.
Термостат обычно имеют (5) положений: Выкл. – Холод – Авто – Нагрев – вкл.
Вы можете найти ниже несколько примеров для электрические схемы для раздельных агрегатов с различными способами пуска в рис.27 .
Fig.27: Electrical wiring of Split Packaged unit with different Starting Methods
6- Единичные упакованные единицы
6.1 Мощность схема для Унитарные упакованные единицы
Индивидуальная упаковка системы (см. рис. 28 ) на сегодняшний день являются наиболее часто используемым оборудованием для кондиционирования воздуха в коммерческие здания. Блок кондиционирования воздуха является автономным кондиционер. Он обеспечивает охлаждение, обогрев и движение воздуха. Все компоненты, необходимые для охлаждения, обогрева и движения воздуха, собран в стальном корпусе. Самый в агрегатах используются полугерметичные компрессоры, что означает, что двигатель и компрессорный агрегат смонтированы в одном корпусе.
Рис. 28: Крыша Упакованные блоки Конструкция
Унитарные упакованные единицы представляют собой упакованные единицы, поставляемые как одно целое единая упаковка, готовая к установке на крыше или на первом этаже для некоторых типов.
Блоки для установки на крыше могут быть классифицированы в зависимости от типа отопления, которое они обеспечивают. Есть Крышные блоки с электрическим или газовым отоплением. отопление также может быть обеспечено тепловым насосом. Однако электрическое тепло и в основном используются газовые печи.
Доступное охлаждение мощность обычных комплектных крышных блоков варьируется от 10 кВт (3 тонны) до 850 кВт. кВт (241 тонна). Расход воздуха охватывает диапазон от 400 л/с (850 фут3/мин) до 37 800 л/с (80 000 фут3/мин).
Схема питания для Rooftop упакованные единицы показаны на рис.29.
Рис. 29: Схема питания для модульных блоков Rooftop
В следующей статье я объясню электрические схемы для другого оборудования систем кондиционирования воздуха . Так что, пожалуйста, продолжайте следить.
Схема подключения термостата теплового насоса
Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, которая находится внутри вашего дома.
В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.
Обычно электронный термостат в США питается от источника питания 24 В переменного тока, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо работы по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.
Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их отсоединение.
В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.
Схема подключения термостата теплового насоса
Подключение термостата теплового насоса — типичный цвет провода и схема клемм к терминалам R и C . Цвет провода R обычно КРАСНЫЙ и C ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.
Клемма Y — это место, где подключается сигнал к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, обеспечивающему циркуляцию воздуха в помещении.
Реверсивный клапан — это устройство, которое меняет направление потока хладагента в трубопроводной системе. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.
Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.
Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к В терминал. В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба одновременно.
Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется терминал Y2 . Цвет провода разный.
Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2 будет присутствовать.
Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .
Обратите внимание на следующие функции, встроенные в большинство современных программируемых термостатов для тепловых насосов.
Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
Коды ошибок, указывающие на причину неправильной работы вашей системы.
3 минуты минимальное время отключения компрессора для предотвращения коротких циклов работы компрессора. Короткие циклы работы компрессора сокращают срок его службы.
Программируемые дневные и ночные настройки заданной температуры.
Настройки для выходных и функции понижения для отпуска.
Возможность проверки состояния термостата и удаленного управления настройками через смартфон или компьютер.
Обеспечивает подачу необходимого количества хладагента.
Сразу за монтажом идет подключение кондиционера к электросети — его необходимо проводить строго по указанным на внутренних крышках модулей схемам. В инструкции по эксплуатации также есть рекомендации по проведению подключения и прописаны основные требования к электрической сети места установки.
мм.
мм.
Наиболее аккуратным методом является прокладка кабельной и фреоновой магистрали в штробах, одном или двух отдельных.
