Электрическая проводка квартиры начинается от этажного щитка. В этажном щитке устанавливаются счетчик учета электрической энергии, электрические аппараты защиты и другое оборудование. В современных домах, распределительная цепь от этажного щита идет до щита квартирного, где переходит в групповые цепи комнат квартиры. В зависимости от проекта и серии дома, проекты электропроводки квартиры могут быть различны, но есть некоторые общие принципы монтажа и составных частей электрической проводки характерные для большинства квартир, которые и рассмотрим в этой статье.

Электрическая проводка квартиры

В современных домах новой постройки от этажного электрощита (ЩЭ), электропитание, по так называемой распределительной линии (цепи), поступает в квартиру на квартирный электрощиток.

В домах старой постройки, в квартирах, не предусмотрены квартирные электрощитки. Электропитание сразу распределяется через распаячные коробки по точкам освещения и розеткам. В таких квартирах при планировании серьезного ремонта следует запланировать полную или частичную замену проводки с установкой своего квартирного электрощитка.

Установка своего квартирного электрощитка, во-первых, удобно для обслуживании квартирной проводки. Во-вторых, позволит увеличить число квартирных групповых линий, что повышает надежность и безопасность квартирной проводки.

Квартирные щитки бывают открытой установки (навесные) и скрытой установки. Сама проводка квартиры также может быть открытая и скрытая. В некоторых квартирах скрытая и открытая проводки комбинируются.

Устанавливаются квартирные щитки возле ввода электропитания в квартиру (обычно это рядом с входной дверью). Высота установки 1,4-1,5 метра от пола. Рядом со щитком не должно быть нагревательных приборов и источников открытой воды. Также к щитку должен быть свободный доступ.

Монтируются квартирные щитки согласно предварительно сделаной электрической схеме щитка.

Проводку квартиры следует выполнять электрическими кабелями с однопроволочными медными жилами. Наиболее подходят для квартирной проводки кабели ВВГ и НЮМ(NYM).Кабель ВВГ российского производства с двойной изоляцией. Кабель НЮМ импортного производства с тройной изояцией. Сечение жил кабеля для квартирной проводки должен быть не менее 1,5 мм2.

Современная электропроводка квартиры должна иметь защитное заземление.Схема заземления квартиры выполняется в соответствии с системой заземления всего дома.

Скрытая проводка квартиры производится в штробах в стенах и в стяжке пола в трубах. Штроба это борозда, сделанная в стене специальным штроборезом, болгаркой или перфоратором. В стяжке проводка выполняется в пластиковых трубах или гофрированной трубе (гофре).

При монтаже квартирной проводки следует соблюдать одинаковую цветность при подключении проводов по всей квартире. Обычно фазный провод коричневый или красный, нулевой рабочий-голубой, провод заземления без варианотв-желто-зеленый.

При установке квартирного щитка следует маркировать все автоматы защиты, какой автомат что отключает. Кроме автоматов защиты следует подписать все электрические кабели.

Для мокрых зон квартиры (ванной, санузла) для защиты человека от токов утечки следует устанавливать Устройства защитного отключения (УЗО). Согласно последним нормам и ПУЭ (Правилам устройства электроустановок, ПУЭ п.7.1.88) во всех квартирах новая электропроводка должна делаться с дополнительной системой уравнивания потенциалов (ДУП).

Групповые квартирные линии (цепи) проводки

Важно! На приведенной схеме под автоматом защиты с надписью УЗО следует понимать дифференциальный автомат УЗО-Д. Дифференциальный автомат сочетает в себе функции автомата защиты электропроводки от перегрузки и функцию УЗО. Установка простых УЗО без автоматов защиты запрещено.(ПУЭ часть 3)

Вся проводка в квартире разделяется на группы. Группы могут формироваться тремя способами.

  1. По помещениям в квартире. Каждому помещению в квартире отдельную линию электропитания и отдельный автомат защиты;

  2. По видам потребителей в квартире. Например: освещение это одна группа, розетки вторая группа (или две, три в зависимости от количества), отдельную группу нужно выделить для электроплиты. Это самый энергоемкий потребитель.

  3. Европейский вариант. Для каждого потребителя, будь то розетка или светильник, делается отдельная группа с отдельной линией электропитания и отдельным автоматом защиты.

После разделения электрики квартиры на группы,нужно выбрать и расчитать вводной автомат.

Примечание:Как показывает практика, любая проводка квартиры является симбиозом этих теоретических вариантов. Всегда приходится комбинировать в зависимости от конкретных потребностей и условий.

Трехфазная электрическая проводка квартиры

Все бытовые приборы работают от напряжения 220 Вольт. При однофазном питании квартиры напряжение 220 Вольт обеспечивают два провода. Один фазный провод, второй нулевой рабочий. К этим двум проводам в проводке предусмотрен третий провод-заземление. Такая проводка называется трехпроходной.

Трехфазная электропитание предусматривает три фазных провода, один нулевой рабочий и один провод заземления. Называется она пятипроводной. Напряжение 220 вольт возникает между каждым фазным проводом и рабочим нулевым проводом. При трехфазном питании квартиры фазы от щитка нужно равномерно распределить по квартире. В такой проводке очень важна равномерная нагрузка на каждую из трех фаз. В противном случае может произойти перекос фаз, приводящий к увеличению напряжения на одних розетках и снижению напряжения на других. Также перекос фаз может испортить приборы, требующие питания 380 вольт.

©Elesant.ru

Другие статьи раздела: Электрические сети

  • Автоматы защиты

  • Виды опор линий электропередачи по материалу

  • Виды опор по назначению

  • Воздушные линии электропередачи проводами СИП

  • Деревянные опоры воздушных линий электропередачи

  • Железобетонные опоры линий электропередачи

  • Железобетонные опоры линий электропередачи

  • Защита человека от поражения электрическим током, прямое и косвенное прикосновение

  • Как получает электроэнергию потребитель низкого напряжения 380 Вольт

  • Колодцы кабельной сети этапы установки





Статьи по теме



Наглядная схема электрощита квартиры с реле напряжения









Схема размещения электрического оборудования в интерьере бол. ..









Трубы ПНД — особенности, достоинства









Наглядная схема электропитания квартиры с заземлением









Как выбрать смеситель вашей мечты









Подвод воды к дому: наружный водопровод частного дома









Коллекторная схема водоснабжения









Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT







Joomla SEF URLs by Artio

Свежие статьи

Пластиковые колодцы для безнапорной канализации

20 октября 2022

Лазерная резка металла: преимущества, принцип действия и методы

20 октября 2022

Как выбрать столешницу из агломерата и в чем ее преимущества

19 сентября 2022

Как ухаживать за индукционной плитой?

18 сентября 2022

Как купить частный дом в Красноярске

20 августа 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House

19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке

30 ноября 2021

Где и как купить электрический кабель: теория и практика

15 ноября 2021

Как найти утечки тепла в дома

19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где?

13 сентября 2021

Популярные статьи

  • Размеры стандартной ванной комнаты

  • Электрические схемы подключения скважинного насоса

  • Электроснабжение квартиры: граница эксплуатационной ответственности

  • Условные обозначения на схемах, обозначение розеток, выключателей, оборудования

  • Однофазная и трехфазная электрическая сеть

  • Особенности ввода электричества в деревянный дом

  • Что такое дин-рейка в электромонтаже: типы и виды din-рейки

  • org/Article»>

    Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля

  • Вводной автомат. Расчет, выбор вводного автомата для квартиры

  • Наглядная трехфазная схема вводно–распределительного щита частного дома

  • Спуск и крепление кабеля к опоре

  • Аксонометрическая схема водопровода

  • Коллекторная схема водоснабжения

  • ВРУ. Вводно-распределительное устройство дома

  • Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

  • org/Article»>

    Монтажные провода и кабели их назначение и описание

  • Ввод кабеля из траншеи в дом

  • Коллекторная разводка водопровода в доме — недостатки коллекторной схемы, о которых редко пишут

  • Распределительные сети электрической энергии: характеристики, классификации и схемы

  • Подключение СИП от магистрали до дома

Реклама

Проводка в квартире

  • Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля

  • Ремонт старой электропроводки

  • Установка розетки и выключателя в едином блоке

  • Силовые цепи квартиры

  • Электрика квартиры и дома

  • Электромонтажные работы в квартире. Квартирный щиток

  • Отличие групповых сетей от питающих и распределительных сетей электропроводки

Проводка в доме

  • Спуск и крепление кабеля к опоре

  • Подключение отвлетвления электропитания частного дома к воздушной линии

  • Глубинный заземлитель

  • Как правильно выполнить монтаж электропроводки в бане

  • Повторное заземление линий электропередачи

  • Конструкция и монтаж штыревого заземлителя из уголков

  • ВРУ. Вводно-распределительное устройство дома

Схемы

  • Наглядная схема принципа работы устройства УЗО в системе TN-S

  • Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления

  • Наглядная схема распределительного электрощита частного дома с ошибками зануления

  • Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C

  • Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

  • Выбираем водонагреватель для ванны: проточный или накопительный

  • Душевой уголок без поддона: как выбрать правильно

  • Продукция для трубопроводных систем: где купить по доступным ценам

  • Монтаж труб Rehau

  • Замена водопроводных труб

  • Как выбрать водонагреватель накопительный электрический

Водоснабжение дома

  • Скважинный оголовок: что такое, как установить

  • Утепление наружного водопровода дома: материалы и способы утепления

  • Тройниковая разводка водопровода в доме — простота и дешевизна выполнения

  • Подбор водомера частного дома: типы, расчет, правила установки водомера частного дома

  • Схема автономного водоснабжения дома насосом из скважины

Вода на участке

  • Автоматическая насосная станция

  • Водопроводный ввод в частный дом: устройство ввода воды в частный дом

  • Водоснабжение частного дома из скважины своими руками

  • Выбор трубы для водоснабжения частного дома

  • Еще раз о системе водоснабжения в доме







Электрическая проводка в квартире – замена старой на новую + Видео

Не секрет, что одной из основных возможных причин возгораний и пожаров является старая или некачественная новая эл. проводка в квартире. О том, стоит ли экономить на замене электропроводки и как обезопасить свой дом от возгорания, мы расскажем в этой статье.

Старая проводка – как уберечь себя от неожиданностей

Электрическая проводка в квартире является своего рода кровеносной системой каждого дома, дающей возможность современному человеку пользоваться всеми бытовыми благами цивилизации. Однако в многоквартирных домах, построенных 20 и более лет назад по стандартам того времени, проводка была рассчитана на нагрузки в сети электроснабжения до 1 кВт для городов с численностью населения до 1-го миллиона жителей, и 1,5 кВт для городов-миллионников.

В наше время современный дом или квартиру сложно себе представить без утюга, микроволновой печи, холодильника, стиральной машины, пылесоса, бойлера, кондиционера и т. д. Мощность потребления энергии всей этой техники часто превышает 1,5 кВт. А если к ним добавить еще и электрокамин, обогреваемый пол или электроплиту, которые зачастую могут быть включены одновременно, то расход энергии увеличится до 10 кВт. Именно это является причиной “неожиданных”, казалось бы, пропаданий электричества в доме в самый неподходящий момент – квартирная электропроводка устарела и не всегда способна выдерживать подобные нагрузки.

Тем более, что в недалеком прошлом для электропроводки в многоквартирных домах, согласно ГОСТам СССР, преимущественно применялся алюминиевый провод с одинарной изоляцией, со сроком гарантийной эксплуатации до 20 лет. Потом его изоляция трескается и рассыпается, что в результате зачастую становится причиной короткого замыкания и возгорания.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Какая проводка лучше для квартиры – оптимальный выбор!

Если вы приняли окончательное решение сделать ремонт в своем жилище, то выбор новой проводки станет первым и самым важным этапом этого процесса по нескольким причинам:

  • Во-первых, старая алюминиевая электропроводка имеет сравнительно недолгий срок службы. Непрочность провода бывает особенно заметна в тех случаях, когда необходимо заменить выключатель или розетку. Провод часто обламывается, что не позволяет произвести замену качественно. Алюминиевый провод со временем часто окисляется в местах соединения, что приводит к росту сопротивления и как результат – перенагреванию, что, разумеется, очень опасно и становится причиной расплавления и подгорания изоляции.
  • Во-вторых, рекомендуется заменить всю проводку на медную трехжильную с одинарным проводом определенного сечения, рассчитанного заранее в зависимости от предполагаемого объема потребления энергии. Правильнее всего будет делать замену на первом этапе ремонта, когда помещение свободно от мебели и других предметов интерьера, так как процесс замены подразумевает штробление (прорезание канавок) стен, сверление дополнительных отверстий под розетки, распределительные коробки и выключатели. Поэтому много пыли и грязи в квартире в это время вам гарантировано.
  • В-третьих, замену проводки необходимо проводить целиком и всю сразу, поскольку соединение между собой медных и алюминиевых проводов крайне не рекомендуется. Из-за разницы в химических свойствах этих двух металлов это неизбежно приведет к тому, что в местах их соприкосновения между собой начнется процесс окисления и как результат – к потере контакта. Также замене подлежат автоматы защиты, а возможно, и электросчетчик. Не лишним будет также заменить ваши старые выключатели и розетки на новые, более надежные.

Проводка в квартире: какой провод и инструменты понадобятся?

Первым делом вам нужно составить проект с точным указанием мест расположения основных электроприборов и розеток для них в каждой комнате. Важно определить, на каком расстоянии от пола они будут, так, чтобы это не мешало вашей мебели. Продумайте, каким вы видите освещение, где и на какой высоте будет находиться каждый выключатель. Рекомендуется спланировать установку розеток с запасом, дабы минимизировать использование разного рода удлинителей и переносок. Не экономьте на этом. Поставьте несколько лишних. Пригодятся.

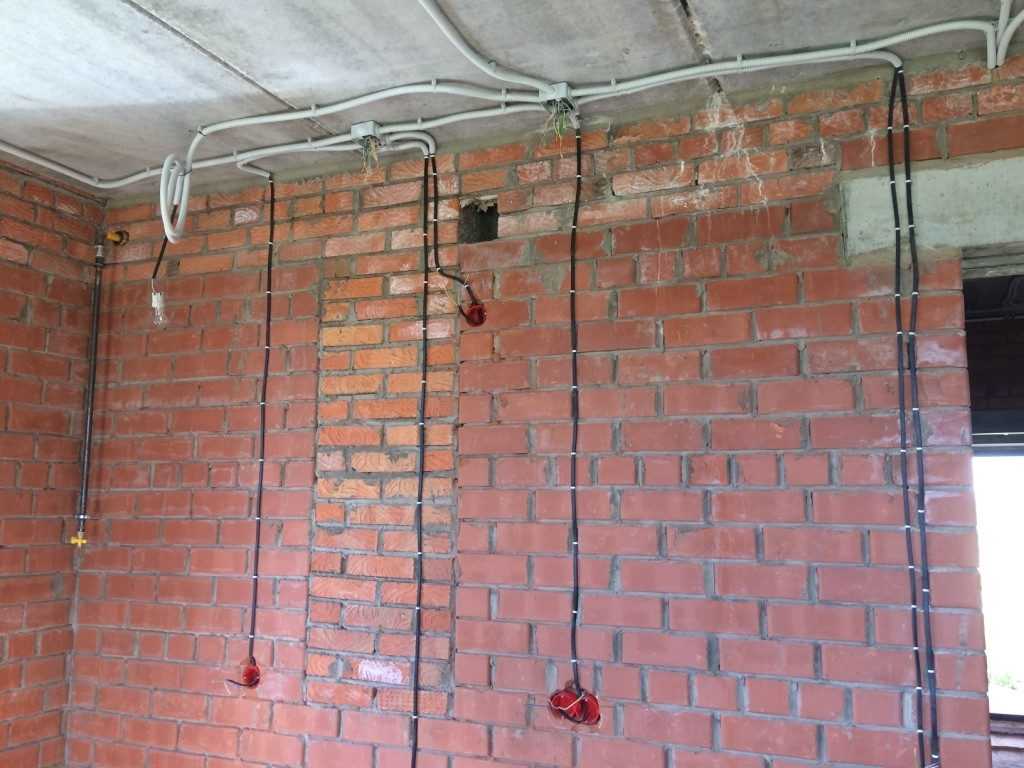

Когда вся старая проводка удалена, можно приступать к укладке новой. Как правило, для укладки в квартирах применяется метод так называемой “скрытой” проводки, под которую вам будет нужно прорезать штробы в стенах, используя болгарку с алмазным кругом или перфоратор с буром для работы по бетону. Этот этап работы самый пыльный и грязный, поэтому заблаговременно позаботьтесь о средствах личной защиты, таких как:

  • защитные очки;
  • защитная маска для дыхательных путей;
  • плотные строительные перчатки.

Иногда случается, что горе-мастера  в целях экономии или по другим непонятным причинам прокладывают проводку как попало, в том числе и по диагонали.

Штробы обязательно должны быть сделаны только параллельно или перпендикулярно к уровню пола, ни при каких обстоятельствах не прокладывайте проводку по диагонали!

Представьте, что вы вселяетесь в квартиру, где до этого жил такой электрик-самоучка. Вы, естественно, захотите обустроить жилище на свой вкус – повесить картину, новый карниз для штор, прибить полку или навесной шкафчик. Для этого вам придется сделать несколько отверстий дрелью в стене, ну или просто забить гвоздь. В этом случае довольно высока вероятность того, что вы можете наткнуться на ту самую проводку, и дай бог, чтобы все закончилось для вас благополучно.

Советы специалистов: чего нельзя и что можно делать!

Когда ставится вопрос замены старой проводки на новую, постарайтесь не экономить на этом очень ответственном моменте! Ведь от качества выполненных работ и материалов, которые вы для этого приобретете, может напрямую зависеть ваша жизнь и жизни ваших близких. И речь в данном случае совсем не о том, чтобы покупать дизайнерские навороченные брендовые розетки или выключатели, но и отдавать предпочтение продукции, произведенной в Китае, тоже не стоит.

Не растягивайте монтаж на несколько дней. Эта работа может быть с легкостью выполнена за один день после тщательной подготовки и планирования. Купите все необходимое заранее. Начинайте выполнение только после всех основных строительных этапов, но обязательно до начала отделочных и чистовых работ. Правильное планирование поможет вам сэкономить средства и значительно сократит сроки ремонта.

Старайтесь как можно меньше делать соединений проводов. Меньше стыков – выше надежность и долговечность службы. Максимально используйте сплошной провод там, где это возможно. Сначала протяните кабель по полу к розеткам и выключателям, а уж только потом отрезайте необходимый кусок.

Замена электропроводки – одна из самых сложных и ответственных задач. Для выполнения таких работ требуется зачастую специальная квалификация. Не исключено, что в вашей квартире в будущем будут жить ваши дети, а возможно и внуки. Так что, прежде чем принять решение о монтаже электропроводки самостоятельно, подумайте, готовы ли вы взять на себя такую ответственность или же все-таки будет намного безопаснее обратится к специалисту? Ответ на этот непростой вопрос мы оставляем на ваше усмотрение. И помните: уходя из дома – гасите свет!
