Вопрос почти гамлетовский, однако нуждающийся в детальном рассмотрении. В статье на примере практического опыта описывается решение данной проблемы при устройстве котельной в своём доме.Как это не покажется парадоксальным, статья может быть полезна и тем, кто планирует и может позволить себе купить дымоход, и тем, кто замыслил делать дымоход своими руками.

Для первых статья будет полезна тем, что приводимая в ней информация позволит грамотно сформулировать заказ на изготовление дымохода, а при монтаже дымохода, хотя бы убедиться в отсутствии «ляпов» со стороны исполнителей.

Те же, кто планирует делать дымоход своими руками, найдут в статье полезную информацию в плане практического выполнения работ.

Чтобы не тратить время на теорию, которой в сети Интернет предостаточно, отмечу только главное.Влияние дымохода на безопасность таково, что правильность его работы будет проверена органами Пожарного надзора с выдачей письменного акта, без которого вас просто не подключат к газовым сетям.

Выбор конструктивного исполнения дымохода в доме

В зависимости от места установки котла и особенностей помещения, возможны два различных варианта установки дымохода: наружный приставной дымоход или внутренний дымоход. На рисунке ниже показана упрощённая схема устройства приставного наружного модульного дымохода.

Основные конструктивные элементы наружного приставного модульного дымохода:

  • Переход (соединительный газоход) от котла к дымоходу (2)
  • Несущий стеновой кронштейн (3) и ревизия, устраиваемая в нижней части дымохода
  • Секции (сегменты) сборного модульного дымохода (4)

При устройстве дымохода внутри строения потребуются дополнительные работы, связанные с необходимостью устройства опоры (фундамента) для дымохода, защитного кожуха для дымохода (как правило, шахта, выложенная из кирпича), устройство разделок при проходе дымохода через чердачное перекрытие и кровлю.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 1 ниже:

Свойства наружного дымоходаСвойства внутреннего дымохода
Утепление обязательноНеобязательное или частичное утепление выше чердачного перекрытия
Безопасность эксплуатацииРиски возгорания или отравления угарным газом более высокие
Простое устройство, меньшая зависимость от конструктивных особенностей помещенияБольшая зависимость от конструктивных особенностей помещения, больший объём работ
Хорошая ремонтопригодностьСложный и трудоёмкий ремонт

Вывод: При возможности предпочтение следует отдать устройству наружного приставного дымохода.

Купить дымоход или сделать дымоход своими руками?

Если вы решили использовать приставной наружный дымоход, возможны два варианта: заказать модульный дымоход заводского изготовления и монтаж в специализированной организации, либо сделать дымоход своими руками.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 2 ниже:

Готовый (модульный) дымоходСамодельный дымоход
Достоинства: эстетичный внешний вид, небольшой объём и время выполнения работДостоинства:незначительная стоимость
Недостатки:высокая стоимость, ограниченный срок эксплуатацииНедостатки:увеличение объёма работ

Примечание:Если техническая возможность существует, а финансовая составляющая не проблема, то самый простой вариант — заказать дымоход и его монтаж в специализированной организации.

Каковы же аргументы тех, кто делает дымоход своими руками?

  • Во-первых, конечно цена. Чем дальше от мегаполисов, тем она выше.
  • Во-вторых, возможности применения модульного дымохода в отдельных случаях сильно ограничены, и без проведения дополнительных работ невозможны. Но подробнее об этом позже.

Если вы приняли решение делать приставной дымоход самостоятельно, то при проработке конструкции и используемых материалов необходимо учесть следующее.

Выбор основных параметров, конструктивных решений и материалов для устройства приставного дымохода.

a) Площадь внутреннего сечения дымохода (по всей его длине) не должна быть меньше внутренней площади дымохода самого котла. Т. е. котёл должен быть в наличии до начала выполнения работ.
b) Оптимальной формой внутреннего сечения дымохода (с точки зрения отвода дымов) является круг. Большое значение также имеет гладкость внутренней поверхности дымохода.
c) При сжигании газа в результате горения выделяют химически агрессивные компоненты в виде паров и конденсата. Поэтому материал, для применения в дымоходе должен быть газоплотным и инертным к химическим воздействиям.
d) Температура отходящих газов для котлов небольшая, по крайней мере обычно она не превышает 150 С для российских котлов(а для импортных — и того меньше). Поэтому материал, используемый для дымохода, должен стабильно выдерживать температуру с некоторым запасом, к примеру около 250 — 300 С. Этого будет вполне достаточно для надёжной работы дымохода.

Таким образом, общие решения по устройству самодельного дымохода в доме следующие:

С точки зрения изложенных требований в качестве дымохода было решено использовать асбоцементную трубу.

Прим. В паспорте котла прописана возможность для использования в качестве дымоходной трубы трубы АСБ с Ду-150 мм. Согласно расчётам, площадь внутреннего сечения такой трубы немного меньше, чем у котла, но незначительное отклонение размера сечения, в пределах (± 5 ) %, можно компенсировать увеличением (уменьшением) общей высоты трубы.

Для соединительного газохода между котлом и дымоходом решил использовать самодельную конструкцию.

Монтаж трубы и утепления дымохода решил выполнить по аналогии с модульным дымоходом, т.  е. выполнить облегчённый монтаж.

Устройство перехода для дымохода.

Основную трудность при самостоятельном изготовлении приставного дымохода представляет устройство перехода (соединительного газохода) от котла к самому дымоходу. Это связано с необходимостью выполнения сварочных и токарных работ. Поэтому рассмотрим этот вопрос подробнее. К устройству перехода между котлом и дымовой трубы предъявляются определённые требования, отмечу основные из них.

Длина горизонтального участка не должна превышать 2 м. (для дымохода с естественной тягой).

На горизонтальном участке необходимо предусмотреть устройство для его.

Наличие горизонтального участка необходимо компенсировать увеличением общей высоты дымовой трубы по сравнению с расчетной или рекомендованной.

Соединения между котлом, переходом и дымоходом должны быть герметичными и газонепроницаемыми.

Для изготовления дымохода использовался стальной лист толщиной 3 мм. При выборе материала исходите из того, что экономить на толщине материала не рационально, так как конструкцию перехода в стеновом проёме будет достаточно сложно заменить или отремонтировать. Поскольку выпуск дымохода котла имеет прямоугольную форму размером 202×96 мм, а сам дымоход круглый, нужно было продумать переход.

Ниже на фото показаны основные этапы работы.

Раскройка заготовок.

Конструкция самодельного перехода, представлена на фото ниже.

Прямоугольный горизонтальный участок канала (1) предназначен для непосредственного присоединения котла к конструкции. Здесь важно отметить следующее.

Переход должен достаточно свободно одеваться на дымоход котла, с зазором по периметру в (5-10) мм и на глубину минимум (4-5) см. Это необходимо для того, что бы при монтаже котла имелась возможность для маневра (немного развернуть, сдвинуть и т. д.). Зазор между стенками, впоследствии, легко устраняется при помощи скрутки из асбестового шнура (для получения нужной толщины) и специального печного герметика.

Прямоугольный наклонный канал (2) перехода, предназначен для прохода в стене. Длина канала зависит от толщины несущей стены, плюс напуск. Здесь важно отметить следующее .

  • При напуске нужно учесть величину запаса для отделочных работ и необходимый запас (отступ от стены) для утепления самой дымовой трубы. В моём случае, при толщине несущей стены равной 55 см, длина наклонного канала составила около 90 см.
  • Прямоугольный канал выполнен под углом, для лучшего отвода дымов в дымовую трубу. Суть — горизонтальные прямолинейные участки в дымоходе, при возможности, лучше исключить.

Чистка перехода легко осуществляется со стороны котла через шуровочную (верхнюю) дверцу.

Несущий элемент для установки дымоходной трубы (3).

Сделан из обрезка металлической трубы диаметром 219 мм, с обоих концов трубы приварены заглушки, в которых выточены отверстия по размеру трубы диаметром 159 мм.

Верхний стакан (3) сделан из трубы диаметром 159 мм.

Предназначен для непосредственной установки основания трубы АСБ, внутри трубы для этого выточен паз, по размерам трубы АСБ.

Нижний стакан также сделан из трубы 159, но большей высоты (4)

Предназначен для устройства ревизии. На фото ниже показано стрелками. Снизу к стакану крепится на двух болтах, через прокладку фланец, который обеспечивает герметичность дымохода в рабочем положении и возможность прочистки (слива конденсата) при обслуживании дымохода.

Что нужно учесть при выполнении строительных работ.

На фото ниже показаны основные моменты этапы строительных работ. На фото слева видно, что при устройстве фундамента для котельной была предусмотрена площадка для будущего дымохода, с учётом планируемого места установки котла в помещении котельной.

На фото справа видно, что при кладке стен был оставлен проём в стене для монтажа перехода в конструкции стены. На фото справа показана «примерочная» установка дымохода при кладке стены.

Необходимо отметить: если стена выполнена из негорючего материала, как на фото, то проблем при монтаже не возникнет. Если же материал стены горючий, необходимо предусмотреть разделку из негорючего материала в стене, иначе пожарники не допустят дымоход к эксплуатации. Несмотря на заявленные характеристики модульных дымоходов, при прокладке их через строительные конструкции, разделка из негорючих материалов для них также обязательна.

Как отмечалось ранее, переход устанавливался в стеновой проём во время выполнения строительных работ. Пространство в стеновом проёме между переходом и кирпичной кладкой можно заделать керамзитобетонной стяжкой. По мере кладки стен необходимо заложить в кирпичную стену металлическую арматуру для последующего крепления трубы хомутами к стене.

Высота дымовой трубы должна быть не менее 5 метров. Данный параметр зависит от многих факторов: места нахождения трубы по отношению к коньку крыши дома, особенностей строения, наличия других препятствий. Для удобства на рисунке ниже показаны основные размеры и соотношения, которые необходимо выдержать при устройстве дымохода в своём доме.

В нашем случае, учитывая, что внутреннее сечение трубы АСБ меньше сечения дымохода котла, наличие наклонного участка дымохода, а также взаимного расположения трубы и конька дома высота дымохода составила 7 метров. Т. е. потребовалось купить две трубы АСБ с Ду=150 мм и длиной 4 м. Кроме того, для надёжной фиксации трубы в верхней части строения пришлось сделать дополнительную кирпичную конструкцию.

Общий вид дымохода показан на фото ниже.

На фото справа показана нижняя часть конструкции дымохода, которая защищает теплоизоляцию самодельного перехода дымохода. Конструкция обеспечивает беспрепятственную ревизию дымохода за счет того, что плоский шифер крепится только одним болтом М10 в верхней части, в нижней части просто вставлен за уголок, заложенный в конструкцию при кладке.

Утепление дымохода.

Следующий важный момент, на который необходимо обратить внимание, — утепление конструкции дымохода. Сделать это нужно в обязательном порядке, иначе ухудшается тяга за счёт быстрого остывания отходящих дымов. Также снижается срок эксплуатации дымохода, за счёт образования конденсата и его воздействия на конструкции дымохода. К тому же требуется более частое обслуживание дымохода (слив того же конденсата) и т.  д.

Утеплять дымоход необходимо так же тщательно, как и строительные конструкции. С учетом особенностей образования конденсата, утепление дымохода необходимо делать на высоту не менее 6 м (по строительной высоте). На фото ниже показаны основные этапы утепления дымохода. Теплоизоляцию необходимо защитить от внешних неблагоприятных воздействий.

Важным практическим критерием качества теплоизоляции дымохода является отсутствие конденсата в процессе эксплуатации.

Некоторые выводы и заключения

Про непростой выбор трубы для дымохода.

В Интернете муссируется информация о непригодности труб АСБ для устройства дымохода и безупречном качестве современных модульных дымоходах (из нержавейки, стекла, керамики и т. д.). Поэтому хочу обратить внимание читателей на следующее. Труба АСБ по своим параметрам, с учетом всех факторов при её использования в качестве дымохода для котлов, работающих на газу, ничем не хуже, а по некоторым параметрам даже превосходит современные аналоги.

Действительно опасно применять трубу АСБ в случае, если котёл работает на твёрдом (уголь, дрова) топливе.

Температура отходящих дымов может достигать 250-400 градусов, а в случае возгорания сажи, которая образуется при сжигании твёрдого топлива, труба АСБ выйдет из строя. Но поскольку при сгорании сажи температура достигает более 1000 С, то и большинство модульных дымоходов тоже придут в негодность.

Главное же достоинство модульных дымоходов — технологичность, точность размеров при их изготовлении и возможность изготовления различных сложных деталей переходов, тройников, колен, определённая универсальность и т. д. удобна в первую очередь поставщикам и монтажным организациям.

Она позволяет в короткие сроки (день-два) силами небольшой бригады (3-4 чел.) средней квалификации без привлечения дорогостоящего оборудования смонтировать дымоход на объекте и заработать в результате очень неплохие деньги. Вот это и есть главное достоинство модульных дымоходов.

«Страшилки» про конденсат.

Это ещё одно обоснование, почему модульные дымоходы лучше.

  • Да, если речь идет об устройстве дымохода для котельной мощностью примерно от 100-150 и выше киловатт.
  • Действительно, там такая проблема возможна. Но если учитывать, что в большинстве частных строений мощность отопительных котлов не превышает(30-50) кВт, а порой и того меньше, и утепление дымохода сделано качественно, то проблемы с конденсатом практически вообще не возникает.
  • Важный момент с точки зрения образования конденсата — режим работы котла. В импортных котлах (в отличие от котлов российского производства) используется обычно «старт-стопный» режим работы (экономичный режим с точки зрения потребления газа). Поэтому при отключении котла охлаждение дымовой трубы модульного дымохода, изготовленного, к примеру, из нержавейки будет происходить более интенсивно чем, к примеру, из трубы АСБ. Логично предположить, что вероятность образования конденсата для модульного дымохода даже выше, чем при использовании утеплённой трубы АСБ (с учетом её свойств и параметров). Пример из личного опыта: Котёл российского производства, большую часть времени (процентов 50-60) он работает на запальном фитиле (мощность фитиля составляет около 2,5 кВт). Этого хватает для поддержания температуры в доме (за исключением сильных морозов), и поддержания постоянной температуры в дымовой трубе. Конденсата ни разу не было. Общий расход газа, с учетом котла (16 кВт), газовой колонки (19 кВт) и газовой 4-комфорочной плиты составляет около 2100 куб. м за семь месяцев отопительного периода (с 1 октября по 1 мая). Площадь жилого строения около 100 м 2 (8,5×12,5) м. Регион проживания — средняя полоса России.

Дымоход для твердотопливного котла своими руками

Чтобы сократить стоимость работ по установке твердотопливного котла, можно самостоятельно смонтировать и установить дымоход. Следуя проверенным рекомендациям специалистов, вы сможете выполнить все работы быстро и качественно. Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей. В данном материале мы расскажем вам об отличительных чертах и преимуществах каждого из этих способов.

Существует несколько методов монтажа дымохода, каждый из которых продуман до мелочей:

1-я конфигурация дымохода

2-я конфигурация дымохода

3-я конфигурация дымохода

4-я конфигурация дымохода

Особенности обустройства дымохода

Для выполнения данных работ вам не потребуются специальные знания и навыки. Однако важно четко понимать специфику процесса горения и представлять, как продукты сгорания топлива выводятся наружу. Данные нюансы основываются на базовых знаниях из области физики.

Конструкция и технология монтажа всей отопительной системы, включая котел и дымоход, продуманы таким образом, чтобы сделать процесс обогрева жилища максимально безопасным. При малейшем отступлении от общепринятого порядка работ вы рискуете не обеспечить полноценное отведение угарных газов из дома, что, в свою очередь, чревато серьезными последствиями. Поэтому важно принимать во внимание советы специалистов и физические законы, на которых основывается работа отопительной системы и дымохода.

Чтобы обеспечить качественное выведение газов из топки, важно обратить особое внимание на следующие параметры дымоходного канала:

  • внешние факторы — высота трубы по отношению к коньку крыши, наличие высоких строений рядом с домом, расстояние до края крыши с учетом угла ее наклона и т. д.
  • диаметр дымохода;
  • длина разгонного сектора;
  • способ утепления.

Необходимо понимать, что при слишком низкой и, наоборот, чрезмерной высокой тяге производительность котла падает.

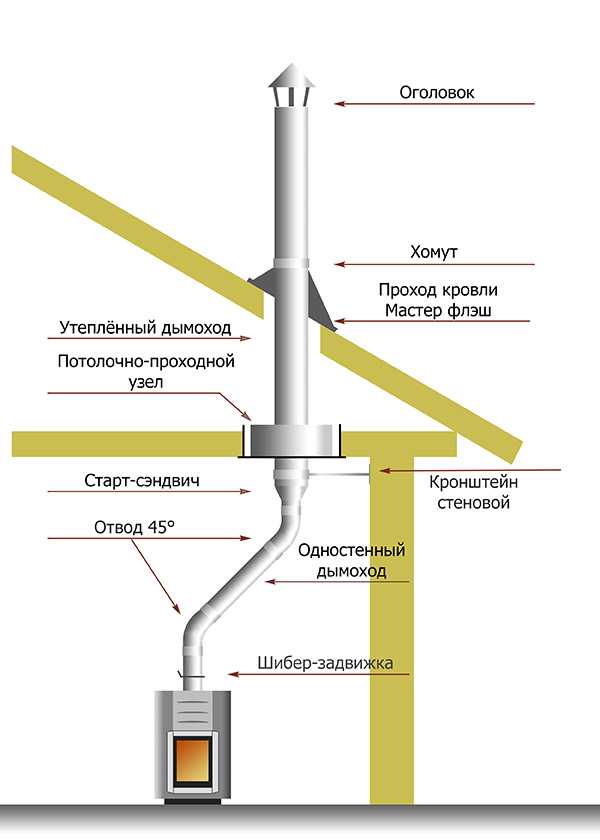

Конструкция дымоотводного канала для твердотопливного котла

Дымоход для такой отопительной системы может быть изготовлен из разных материалов. Необходимо принимать во внимание конструктивные особенности канала. В систему отвода дыма для твердотопливного котла входят следующие обязательные составляющие:

  • Труба. Это, по сути, сам дымоход, по которому дымовые газы выходят из топки на улицу. Труба может иметь округлую или прямоугольную форму. Важно, чтобы она была произведена из прочного, долговечного и устойчивого к нагреванию материала.
  • Узел для сбора конденсата. Согласно законам физики, когда нагретый воздух соприкасается с охлажденным объектом, создается конденсат — мельчайшие капли влаги, оседающие на поверхности вышеупомянутого холодного объекта. Сборник конденсата позволяет удалить излишки жидкости из отопительной системы. Скапливается он, как правило, в шахте дымоотвода и постепенно стекает вниз, рискуя оказаться в котле. В связи с этим узел для сбора конденсата устанавливается на нижнем участке трубы. При этом он играет роль своеобразного тройника, соединяющего котел и дымоход, которые не должны контактировать напрямую.
  • Отверстие для ревизии. Через это отверстие влага выводится из отопительной системы посредством конденсатосборника.
  • Шибер. Шибером называют небольшую заслонку, которая устанавливается в дымоходе для контроля над силой тяги в дымоходе. Она позволяет регулировать интенсивность сжигания топлива и продолжительность его горения в котле.

Элементы конструкции дымоотводного канала для твердотопливного котла

Конструкция дымоотводящей шахты может меняться в зависимости от материала, из которого она изготовлена, и особенностей самого котла. Однако вышеперечисленные cоставляющие должны быть у всех систем данного типа.

Основные требования к дымоходным каналам

Как правило, схема обустройства дымоотводящей шахты прилагается к инструкции по эксплуатации самого твердотопливного котла, поскольку каждая отопительная система имеет свои технические особенности. Но у всех моделей таких котлов схема монтажа трубы должна отвечать современным требованиям пожарной безопасности — в особенности, если рядом с участком крыши, через который проходит дымоход, есть высокие деревья.

К дымоходным каналам предъявляются следующие требования:

  1. Высота трубы указывается, как правило, в тех. паспорте на котел. Крайне важно, чтобы вы придерживались указанных цифр при обустройстве дымоходной шахты. Кроме того, при расчете высоты канала следует принимать во внимание высоту самой крыши, угол ее наклона, расстояние до конька и т. д.
  2. Дымоход должен располагаться строго вертикально — только при соблюдении этого условия продукты сгорания топлива будут быстро и в полном объеме выводиться за пределы помещения.
  3. Важно, чтобы площадь поперечного сечения канала была больше площади поперечного сечения отводящего патрубка в отопительном котле. В крайнем случае, эти параметры могут быть одинаковыми. Но недопустимо, чтобы площадь поперечного сечения трубы была меньше, чем аналогичный показатель в отводящем патрубке.
  4. Обустройство разгонного участка. Эта часть дымохода необходима для горизонтального и вертикального подключения дымохода к отопительному котлу. Сначала монтируют короткий патрубок или тройник, а после него устанавливают 1 метр вертикальной трубы. Его задача — «запускать» тягу дыма. После нее можно монтировать горизонтальные секции и ответвления шахты.

Если крыша вашего дома выполнена из легковоспламеняющихся материалов, подумайте о монтаже дефлектора: он обеспечит гашение искр в случае неполного сгорания дров.

Монтаж дымохода

Сборка такой конструкции не представляет трудности: просто зафиксируйте составные части дымохода одну над другой.

Сделать это можно двумя разными способами:

  • По конденсату. Данная методика предусматривает установку деталей друг в друга в том направлении, в котором капли конденсата стекают по трубе. Схема сборки дымохода по конденсату применима тогда, когда в системе нет специального сборника для влаги.
  • По дыму. Название этого варианта монтажа говорит само за себя: элементы трубы стыкуются в том направлении, в котором продукты сгорания топлива будут выводиться наружу.

С точки зрения правильности и эффективности оба варианта абсолютно равнозначны.

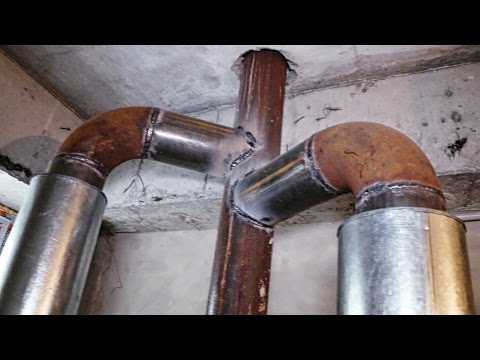

Стальной дымоход

Конструкции данного типа изготавливаются из нержавеющей стали, и в числе их преимуществ следующие:

  • высокая термостойкость — такие каналы легко переносят нагрев до 700°С;
  • минимум конденсата — стальные трубы нагреваются и остывают довольно быстро, поэтому на них не накапливается влага из горячего воздуха;
  • доступная цена;
  • моментальные монтаж/демонтаж и возможность корректировки конструкции — при необходимости можно с легкость разобрать такой дымоход и добавить к нему нужные элементы, например, шибер.

Трубы, выполненные из нержавейки, пользуются большим спросом, поскольку они отличаются высокой прочностью и долговечностью. Дымоходы из обычной стали служат, в свою очередь, не более 3-5 лет.

Сэндвич-дымоход

Эта разновидность дымохода представляет собой составные секции длиной от 0,5 м до 1 м, которые изготавливаются из пары отдельных труб, вставленных друг в друга с дополнительным слоем теплоизоляционного материала. Ее преимущества:

  • Многослойная конструкция обеспечивает дополнительное утепление дымоходного канала. Это, в свою очередь, защищает трубу от конденсата.
  • Такие дымоходы не боятся химически агрессивных веществ, образующихся в процессе сжигания различного топлива.
  • Сэндвич-дымоходы считаются наиболее надежными в плане пожарной безопасности.

Конструкции этого типа подходят для зданий, выполненных из любых материалов. Они удобны в эксплуатации и совместимы со всеми типами отопительных систем.
