Двухконтурная система отопления схема: Двухтрубная система отопления — все об отоплении

Двухконтурная система отопления частного дома и ее схема

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

Преимущества:

• Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
• Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
• Использование труб малого диаметра сокращает материальные затраты.
• Высокая надежность.
• Большой КПД установки.
• Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
• Низкий расход воды и электроэнергии.
• Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
• Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

• Горизонтальные. Устанавливается в одноэтажных домах большой площади.
• Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

Типы разводки:

1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же.
   Данный тип не может быть установлен в домах без чердака.
2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Содержание

1. Схема с принудительной циркуляцией
2. Схема с естественной циркуляцией
3. Для двухэтажного дома
4. Коллекторная

Схема с принудительной циркуляцией

Является наиболее простой системой, т.к. схема содержит минимальное количество элементов.

Состав оборудования при принудительной схеме:

• Котел.
• Измерительные приборы.
• Радиаторы.
• Трубопровод.
• Предохранительный клапан.
• Циркуляционный насос.
• Расширительный бак.

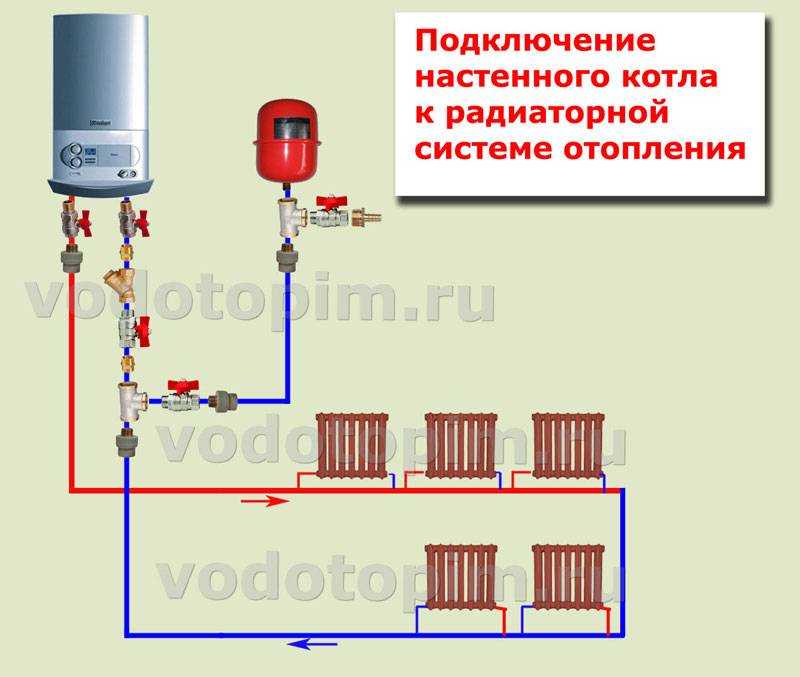

Схема с принудительной циркуляцией

Принцип работы системы:

• Подготовленный теплоноситель с рабочими параметрами насосом подается в верхнюю точку системы.
• За счет гравитации жидкость двигается по трубопроводам и наполняет радиаторы последовательно (так как на разработанной схеме).
• По обратному контуру вода циркуляционным насосом поступает обратно в котел для дальнейших циклов.

Преимущества:

• Минимальное количество узлов в схеме.
• Относительно высокий КДП.
• Равномерный нагрев радиаторов.
• Низкая стоимость строительно-монтажных работ и оборудования.
• Возможность работы в режиме естественной циркуляции – при отключении от электросети насоса вода в системе циркулирует самотеком.

Недостатки:

• Малая эффективность системы в домах с большой площадью.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией.
Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

Преимущества:

• Низкая стоимость монтажных работ и оборудования.
• Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
• Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
• Возможность работы на любом виде топлива.
• Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

Недостатки:

• Небольшой радиус действия (не более 30м).
• Медленный прогрев комнат.
• Большие затраты топлива на запуск системы.
• Невозможность регулировки температуры теплоносителя.
• Частые завоздушивания радиаторов.
• При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

• Котел.
• Радиаторы.
• Предохранительный клапан.
• Система труб (прямая и обратная).
• Расширительный бак. Обеспечивает постоянное давление в системе.

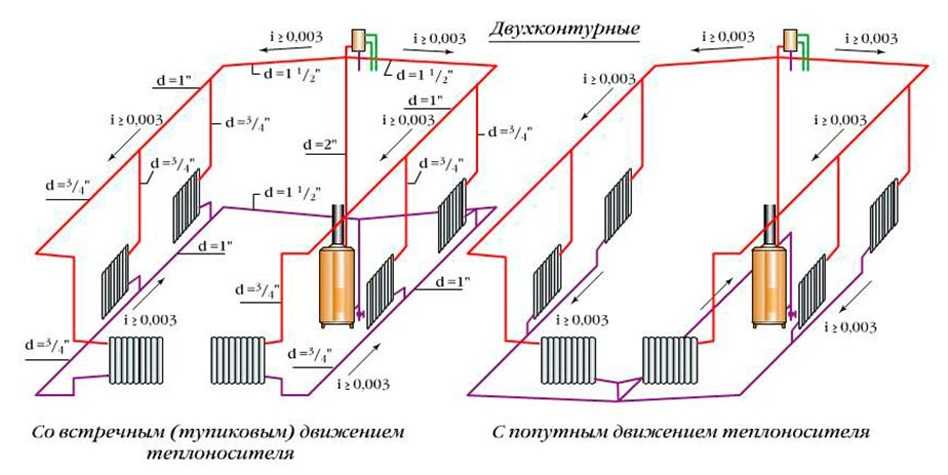

Схема с естественной циркуляцией

Принцип работы системы:

• При повышении температуры давление теплоносителя изменяется.
• Холодные слои выталкивают горючую жидкость в систему.
• По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
• Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
• Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке.

Меры для обеспечения стабильной работы системы

• Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
• Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
• Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

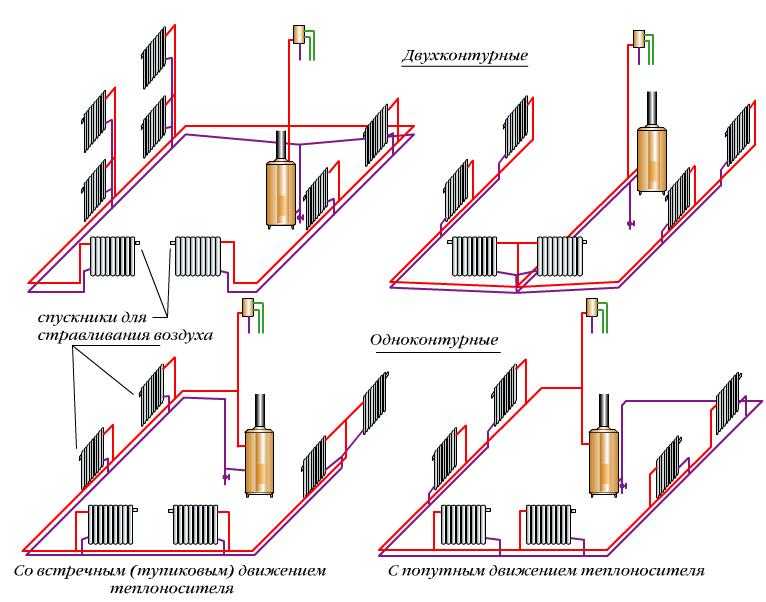

Различают два типа схем с естественной циркуляцией

• С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны.
  Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
• С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

Схема с естественной циркуляцией для двухэтажного дома

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Недостатки

• Большой расход материалов.

Важно знать! Подключение дополнительных элементов («теплый пол», полотенцесушители, массажные ванны) возможно, как во время монтажа основной части, так и при очередном ремонте. Наиболее целесообразным является проектирование системы отопления при возведении дома, т.к. в этом случае сеть отопления имеет самый высокий КПД (выбирается наиболее удачное место расположения котла, радиаторов и трубопровода).

Составные части коллекторной системы:

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

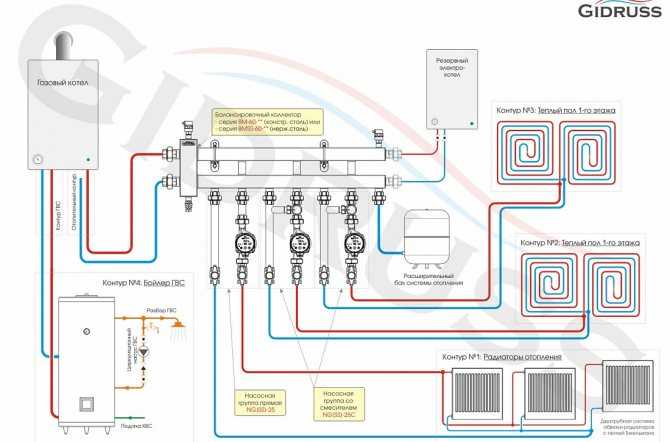

Пример собранного коллектора

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

Принцип работы системы

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Важно знать! Обратка (обратный трубопровод) подключается к другому входу котла. Разделяется аналогично подающему контуру.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

Схема двухтрубной системы отопления с нижней разводкой, инструкция по монтажу своими руками

Существует несколько способов водяного отопления помещения. Есть двухтрубная, однотрубная схема размещения и два типа подведения труб: нижнее и верхнее. Рассмотрим конструкцию с двумя трубами и разводкой внизу.

Характеристика

Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.

Такие системы стоят в многоэтажных и многоквартирных домах.

Устройство

Элементы двухмагистрального отопления с нижней врезкой труб следующие:

• котел и насос;
• автовоздушник, термостатические и предохранительные клапаны, вентили;
• батареи и расширительный бак;
• фильтры, регулирующие устройства, датчики температуры и давления;
• можно применять байпасы, но необязательно.

Преимущества и недостатки

Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.

Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.

В разных комнатах можно устанавливать разную температуру.

Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.

Есть и некоторые недостатки:

• требуется больше материалов, чем для однотрубной магистрали;
• небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.

Сравнение с другими типами

В нижней врезке подающая магистраль прокладывается снизу, рядом с обраткой, потому теплоноситель направляется снизу вверх по стоякам подачи. Оба вида разводок могут быть сконструированы с одним или несколькими контурами, тупиковым и попутным течением воды в подающей трубе и обратке.

Системы естественной циркуляции с подводкой внизу применяются очень редко, так как они требуют большое количество стояков, а смысл такой врезки труб – свести их количество к минимуму. С учетом этого такие конструкции чаще всего имеют принудительную циркуляцию.

Крыша и этажи — значение

В верхнем подведении подающая магистраль – выше уровня радиатора. Ее монтируют на чердаке, в потолочном перекрытии. Нагретая вода поступает наверх, затем – через стояки подачи равномерно растекается по батареям. Радиаторы должны находиться выше обратки. Чтобы исключить скопление воздуха, монтируют компенсирующий бак в самой топовой точке (на чердаке). Потому она не подходит для домов с плоской крышей без чердака.

Разводка снизу имеет две трубы – подающую и отводящую, – батареи отопления должны быть выше их. Она очень удобна для удаления воздушных пробок кранами Маевского. Подающая магистраль находится в подвале, в цоколе, под полом. Подающий трубопровод должен находиться выше, чем обратка. Дополнительный уклон магистрали в сторону котла сводит к минимуму воздушные пробки.

Обе разводки наиболее эффективны при вертикальной конфигурации, когда батареи смонтированы на различных этажах или уровнях.

Принцип работы

Главной характеристикой двухтрубной системы является наличие индивидуальной магистрали подачи воды в каждый радиатор. В этой схеме каждая из батарей снабжена двумя отдельными трубами: подводящей воду и отводящей. К батареям теплоноситель течет снизу вверх. Остывшая вода возвращается по обратным стоякам в обратную магистраль, а по ней в котел.

В многоэтажном помещении уместно ставить именно двухтрубную конструкцию с вертикальным расположением магистрали и нижней разводкой. В этом случае разница температур между теплоносителем в подающей трубе и обратке создает сильное давление, увеличивающееся по мере повышения этажа. Давление помогает воде продвигаться по трубопроводу.

В рассматриваемом нижнем соединении труб котел должен находиться в углублении, так как батареи и отопительные приборы должны быть выше для обеспечения равномерной доставки воды к ним.

Воздух, который накапливается, удаляется кранами Маевского или спускниками, они монтируются на всех отопительных приборах. Применяют также автоматические сбросники, которые фиксируются на стояках или специальных воздухоотводных линиях.

Виды

Двухтрубная система отопления может быть следующих типов:

• горизонтальная и вертикальная;
• прямоточная — теплоноситель течет в одном направлении по обеим трубам;
• тупиковая — горячая и остывшая вода движется в разных направлениях;
• с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.

Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.

Монтаж

Условно можно выделить несколько этапов работ. Сначала определяется тип отопления. Если к дому подведен газ, то самым идеальным вариантом будет установка двух котлов: один – газовый, второй – запасной, твердотопливный или на электричестве.

Далее следует согласовать установку системы отопления в проектной документации и приступить к покупке необходимых материалов, устройств, подготовке инструментов.

Этапы

Вкратце монтаж состоит из таких пунктов:

• от котла выводится вверх труба подачи и соединяется с компенсаторным бачком;
• из бачка выводят трубу верхней магистрали, которая идет ко всем радиаторам;
• устанавливается байпас (если он предусмотрен) и насос;
• проводится обратная линия параллельно подающей, ее же соединяют с радиаторами и врезают в котел.

Котел

Для двухтрубной системы первым устанавливается котел, для чего создается мини-котельная. В большинстве случаев это подвал (в идеале — отдельное помещение). Основное требование – хорошая вентиляция. Котел должен иметь свободный доступ и располагаться на некотором отдалении от стен.

Пол и стены вокруг него облицовываются огнеупорным материалом, а дымоход выводится на улицу. При необходимости устанавливается насос для циркуляции, коллектор для распределения, регулирующие, измерительные приборы около котла.

Радиаторы

Их монтируют в последнюю очередь. Они располагаются под окнами и фиксируются кронштейнами. Рекомендуемая высота от пола – 10–12 см, от стен – 2-5 см, от подоконников – 10 см. Впуск и выпуск батареи фиксируется запорными и регулирующими устройствами.

Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их.

Если котел отопления газовый, то необходимо наличие соответствующей документации и присутствие представителя газового хозяйства при первом запуске.

Советы

Расширительный бак располагается на уровне или выше самой пиковой точки магистрали. Если есть автономная водоподача, то его можно интегрировать с расходным бачком. Уклон подающей и обратной труб должен быть не больше 10 см на 20 и более погонных метров.

Если трубопровод оказался у входной двери – уместно разделить его на два колена. Тогда разводка создается от места верхней точки системы. Нижняя магистраль двухтрубной конструкции должна находиться симметрично и параллельно верхней.

Все технологические узлы нужно оснастить кранами, а подающую трубу желательно утеплить. Распределительный бак также желательно разместить в утепленном помещении. При этом не должно быть прямых углов, резких переломов, которые создадут впоследствии сопротивление и воздушные пробки. Наконец, нельзя забывать про опоры для труб — они должны быть из стали и врезаться на каждые 1,2 метра.

Двухконтурный газовый котел – принцип работы, устройство и схемы подключения

Как устроен котел, обслуживающий сразу два контура

Основное отличие двухконтурного котла от аналогичного с одним контуром заключается в возможности одновременно обеспечить помещение отоплением и горячей водой. Первичный теплообменник, благодаря своему расположению, нагревает теплоноситель, чтобы система отопления во всем помещении могла полноценно функционировать. Второстепенный отвечает за обеспечение помещения горячей водой в необходимом объеме.

Стабильность функционирования принципа работы двухконтурного котла может быть обеспечена только полной исправностью и слаженностью работы каждого компонента.

Конструктивно любой двухконтурный котел включает такие элементы, как:

• теплообменники в количестве двух;
• камера сгорания, к которой блок горелки обязателен;
• средства защиты;
• система управления.

Чтобы понять, как именно устроен газовый котел двухконтурного типа и принцип его работы, следует более подробно рассмотреть каждый значимый компонент такой конструкции в отдельности.

Типовая схема двухконтурного газового котла отопления

Рассмотрим типовую схему котла на примере двухконтурного газового котла отопления Saunier Duval Themaclassic F 30 :

Котел Saunier Duval Themaclassic F 30 (схема )

1. Вентилятор. 2. Датчик тяги — маностат. 3. Первичный теплообменник. 4. Датчик температуры (аварийный). 5. Газовая камера сгорания. 6. Расширительный бачок. 7. Электрод контроля наличия пламени. 8. Горелка. 9. Электрод розжига. 10. Циркуляционный насос. 11. Датчик температуры охлаждающей жидкости. 12. Блок розжига. 13. Байпас. 14. Газовый блок. 15. Датчик давления воды в системе отопления. 16. Теплообменник ГВС. 17. Трехходовой клапан. 18. Датчик протока ГВС. 19. Фильтр ГВС. 20. Устройство для подпитки системы отопления. 21. Предохранительный клапан системы отопления. 22. Кран слива воды. 23. Отопительный фильтр.

А — Вход воды из системы отопления. Б — холодная вода. C — Выход воды в систему отопления. D — выход ГВС. Электронный газ.

Принцип работы двухконтурного газового котла отопления с двумя теплообменниками

При работе двухконтурного газового котла отопления в режиме «отопление» в нем происходят такие процессы.

• Газовая горелка нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой клапан находится в положении, препятствующем попаданию теплоносителя во вторичный теплообменник.
• Весь теплоноситель «уходит» в систему отопления, отдает там энергию радиаторам и возвращается в котел по обратке.

Схемы работы котла в режиме отопления и ГВС
Работа двухконтурного газового котла в системе ГВС (горячее водоснабжение)

• Горелка газовая, нагревает первичный теплообменник,
• Теплообменник отдает тепловую энергию циркулирующему (за счет насоса) в нем теплоносителю
• Трехходовой кран находится в положении, исключающем попадание теплоносителя во внешний контур системы отопления.
• Теплоноситель циркулирует по вторичному теплообменнику, нагревая его.
• Холодная водопроводная вода, проходя через вторичный теплообменник, нагревается и «уходит» в магистраль горячего водоснабжения.

Преимущества отопительных котлов с раздельными теплообменниками:

• Первичный теплообменник менее подвержен коррозии и образованию на нем отложений (накипи), так как теплоноситель циркулирует по замкнутому контуру и не меняет постоянно и существенно свой химический состав.
• Вторичный теплообменник более подвержен «атаки» «агрессивной» водопроводной воды. Соли, входящие в его состав, со временем забивают его, и теплообменник выходит из строя.

Важно! При выходе из строя вторичного теплообменника можно эксплуатировать котел в режиме отопления. Так что без горячей воды — но теплой.

• Вторичный теплообменник дешевле заменить, чем битермический.

Недостатки котлов отопления с разными теплообменниками: более высокая стоимость по сравнению с битермическими.

Принцип работы двухконтурного газового котла отопления с битермическим теплообменником

Схема двухконтурного котла с битермическим теплообменником
При работе котла в режиме горячего водоснабжения происходит нагрев газовой горелки теплоносителя во внешнем контуре. И уже от него нагревается проточная водопроводная вода, которая находится во внутренней трубе теплообменника.

Внимание! При подаче котлом ГВС циркуляция теплоносителя в системе отопления не происходит! Теплоноситель замкнут в контуре котла. Одновременной циркуляции жидкости в обоих контурах быть не должно!

Преимущества котлов с битермическими теплообменниками: более низкая стоимость по сравнению с котлами с раздельными теплообменниками.

Недостатки: повышенная тепловая «нагрузка» на теплообменник (нагрев теплоносителя и горячей воды).

Горелки газовые в составе двухконтурного котла

Горелка газового котла отвечает за получение необходимого количества тепла, которое может обеспечить правильную работу системы отопления в каждом помещении отапливаемого объекта. Также вода нагревается до необходимой температуры и подается уже горячей в должном объеме. Тепловая энергия может быть получена путем сжигания соответствующих объемов топлива. Для этого горелку помещают в камеру сгорания, куда кроме газа вдувают еще и воздух, помогающий поддерживать пламя.

В зависимости от выбранного режима горелки условно можно разделить на одноуровневые, многоуровневые и имитационные. В первом варианте оборудование работает только в двух режимах — «старт» и «стоп», отличается высокой экономичностью, недорогой и простой конструкцией. Двухъярусные горелки могут работать на полной или частичной мощности. Его преимущества можно в полной мере оценить, начиная с весны, когда нет необходимости в отоплении, а потому нет смысла эксплуатировать устройство в полную силу. Модулирующая горелка считается самой дорогой, с ее помощью можно регулировать и регулировать мощность котла. Последний экономичен и служит довольно долго.

Конструктивно горелки бывают открытыми и закрытыми. В первом случае воздух, без которого невозможно полное сгорание топлива, подается из помещения, где находится котел. Такая система оснащена дымоходом, с его помощью обеспечивается естественная тяга.

Атмосферные котлы отопления оснащены обычной металлической трубой, а модели с турбонаддувом – коаксиальным дымоходом. Их можно устанавливать вертикально, но чаще располагают под углом – такой вариант подключается к общей шахте, по которой полностью удаляются дым и продукты горения.

Особое внимание следует уделить турбированным моделям газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, в связи с чем они считаются более надежными и не представляют никакой опасности в процессе работы, что делает их востребованными в жилых помещениях. Помимо дымохода им необходим специальный канал – именно по нему в камеру будет подаваться кислород.

Для турбокотлов коаксиальные трубы необходимы для отвода дыма и забора свежего воздуха с улицы. В некоторых моделях таких элементов два, дополнительно они снабжены патрубком для подачи воздуха.

Все вышеперечисленные модели обязательно оснащены вентиляторами, способствующими задымлению, а также автоматикой и многоуровневой системой защиты.

Подключение двухконтурного котла

Двухконтурный котел может быть выполнен в напольном или настенном исполнении. Установка настенного агрегата несколько проще: для него не нужно специально обустраивать место, и все подключения выполняются одинаково.

Перед установкой двухконтурного газового котла необходимо заказать разработку проекта и согласовать его с представителями надзорных служб. После утверждения проекта работы выполняются в следующей последовательности:

1. Размещение котла … Монтаж настенного двухконтурного прибора необходимо производить с использованием специальных креплений с учетом веса агрегата и материала стены. Во избежание несчастных случаев необходимо обеспечить максимально надежную фиксацию на стене. Монтаж напольного котла осуществляется на заранее подготовленное и усиленное основание;
2. Установка отопительного контура … Для подключения теплотрассы необходимо использовать соответствующие вводы и выводы котла.



   Рекомендуется установить фильтр на входе (обратке) котла для предотвращения попадания грязи.

3. Подключение газа … Подключение двухконтурного газового котла к электросети должен осуществлять специалист, имеющий необходимые допуски. Схема подключения включает в себя газовый вентиль, счетчик и термозапорный вентиль.
4. Установка вытяжной системы … Двухконтурный котел обычно имеет закрытую камеру сгорания, поэтому газы удаляются через коаксиальную трубу. Его надевают на розетку и выводят на улицу через отверстие в ближайшей стене. Схема установки такого дымохода и основные требования по его обслуживанию приведены в инструкции к котлу;
5. Электропроводка … Настоятельно рекомендуется подключать электрическую часть к розетке через стабилизатор напряжения;
6. Заполнение водой. В магистраль отопления двухконтурного котла заливается вода или специальный теплоноситель. Если используется вода, она должна быть тщательно очищена. Использование чрезмерно жесткой воды может привести к преждевременному выходу из строя гидравлической группы. К контуру ГВС необходимо подключить санитарную воду под давлением, создаваемым соответствующим оборудованием, например, гидроаккумулятором;
7. Первый пуск . Двухконтурный газовый агрегат является технически сложным устройством, поэтому правильно настроить его может только специально обученный инженер. Многие производители предоставляют гарантию на свою продукцию только в том случае, если установка и ввод в эксплуатацию были выполнены авторизованными установщиками.

Котел – важнейшая часть автономной системы отопления. Поэтому особое внимание следует уделить его установке. Правильное подключение двухконтурного газового котла – залог его надежной и безаварийной работы на протяжении всего срока службы.

Какие бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за прием тепла, чтобы потом передать его воде. Если мы говорим о двухконтурном котле и его принципе работы, то здесь есть первичный и вторичный теплообменник. Первый расположен над горелкой и представлен трубкой с ребрами, изогнутой змейкой. Нагретая до необходимой температуры в теплообменнике вода подается в трехходовой кран, после чего поступает в систему отопления. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они объединены в единый блок, на котором также расположены 4 отверстия. Через 2 из них осуществляется подача воды, еще 2 — отвечает за движение теплоносителя, который подается в контур отопления.

Система из двух теплообменников называется двойной. На рынке есть отопительные приборы, в которых используется битермический теплообменник. Характеризуется сложной конфигурацией. Для его изготовления используется медь, сам элемент представлен трубками, расположенными друг в друге: по внешней движется теплоноситель, внутренняя служит для движения воды, с помощью которой осуществляется подача горячей воды. обеспечено.

Газовые котлы, оснащенные такими теплообменниками, сложны в эксплуатации, последние трудно очищаются от накипи. Однако такие отопительные приборы пользуются спросом, так как имеют небольшие размеры и очень быстро нагревают воду.

Как работает котел в разных режимах

Устройство имеет важные особенности. Чтобы в них разобраться, принцип работы двухконтурного газового котла отопления следует рассмотреть в разных режимах отдельно.

Для отопления

Трехходовой клапан выводится в специальное положение. Это означает, что рабочее тело из первичного теплообменника поступает в контур отопления.

Режим следующий:

1. Температура охлаждающей жидкости контролируется датчиком. Когда он остынет на 1°, датчик посылает сигнал контроллеру — подача газа открывается и на основной горелке вспыхивает пламя.
2. После нагрева теплоносителя до температуры на 5°С выше установленного пользователем значения котел отключается.
3. После охлаждения шаги 1 и 2 повторяются.

При наличии выносного термостата котел также учитывает температуру воздуха в доме. Самые продвинутые модели оснащены погодозависимыми датчиками, определяющими температуру наружного воздуха. При его изменении нагреватель успевает своевременно скорректировать тепловую мощность.

При нагреве воды

Когда пользователь открывает кран, жидкость в линии ГВС начинает двигаться, и датчик протока подает сигнал на контроллер. Тот переключает трехходовой клапан, и вещество, циркулирующее в контуре отопления, направляется из первичного теплообменника во вторичный. Этот процесс показан на видео.

Котел, работающий в этом режиме, игнорирует систему отопления. Поэтому при большом расходе горячей воды в помещении будет холодно. В таком случае лучше приобрести отдельный одноконтурный котел и газовую колонку.

Количество приготовленной горячей воды в единицу времени зависит от мощности нагревателя. Этот параметр указывается в технических характеристиках (например, 11 л/мин). Необходимо уточнить, какая разница температур между входом и выходом имеется в виду (dt). У одних производителей она составляет 35°С, у других всего 25°С.

При мощности котла менее 20 кВт производительность по горячему водоснабжению низкая. В таких условиях удобнее модель со встроенным бойлером.

Его преимущества:

1. Нагрев жидкости осуществляется в периоды, когда система отопления не нуждается в тепле.
2. Даже при минимальной мощности производительности хватает на несколько точек парсинга.
3. Из крана сразу идет горячая вода.

Есть и недостатки:

• большие габариты;
• ограниченный по времени объем горячей воды (зависит от объема бойлера).

Также необходимо учитывать увеличение расхода газа, что связано с потерями тепла в накопительном баке.

Летнее время

При переходе в этот режим котел выполняет следующие действия:

1. Трехходовой кран переводится в положение «На вторичный теплообменник».
2. Основная горелка зажигается по команде датчика протока.
3. После нагрева теплоносителя до заданной температуры котел выключается, затем, при остывании вещества, снова включается.

Таким образом, в летнем режиме устройство работает только как водонагреватель.

Как осуществляется управление котлом

Чтобы обеспечить стабильную и безопасную работу такого отопительного оборудования, лучше выбрать автоматику. Он контролирует температуру воды в отдельных компонентах, поддерживает температуру теплоносителя на должном уровне и отвечает за грамотный принцип работы двухконтурного котла. При возникновении потенциально опасных ситуаций котел автоматически отключается – подобное проявление проявляется, если:

• снижение давления в газовой системе;
• максимальный нагрев теплоносителя;
• отсутствие тяги.

В тех газовых котлах, которые сегодня представлены на рынке, используется в основном «умное» управление, программное обеспечение которого позволяет выбрать один из доступных режимов работы.

Особенности работы котлов с двумя контурами

Те, кто думают, что оба контура в такой системе нагреваются сразу одновременно, ошибаются, на самом деле все работает совершенно по-другому. В штатном режиме такое оборудование работает на постоянной основе только для того, чтобы нагреть теплоноситель, циркулирующий в системе. Как часто он будет включаться и насколько интенсивным кажется пламя во время работы, зависит от датчика температуры, который следит за этими процессами. Вместе с горелкой запускается насос, но только в том случае, если циркуляция теплоносителя естественно не оказывает никакого влияния на работу системы отопления. После того, как температура последнего достигает нужного уровня, с датчика поступает сигнал о том, что активность горелки следует уменьшить. После этого котел работает только в пассивном режиме, пока показатель температуры не достигнет запрограммированного уровня. Далее датчик посылает сигнал автоматике, которая, в свою очередь, запускает клапан, отвечающий за подачу топлива.

Достаточно предварительно ознакомиться с некоторыми тонкостями функционирования газовых котлов, оборудованных двумя контурами, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, покупка таких систем отопления позволяет не приобретать дополнительное оборудование, которое может потребоваться в любом другом случае для обеспечения дома горячей водой. Даже при выходе из строя одного контура второй можно эксплуатировать дальше, замена одного контура все равно обойдется намного дешевле, чем ремонт всей отопительной установки.

Двухконтурный котел вполне можно эксплуатировать в летний период, когда нет необходимости в отоплении и необходимо обеспечить только нагрев воды, предназначенной для хозяйственных нужд. Таким образом можно реально сэкономить, так как покупка одновременно двух агрегатов, каждый из которых функционирует автономно, обойдется намного дороже.

Еще немного об особенностях работы

Трехходовой клапан служит для предотвращения попадания среды во второй контур. Таким образом удалось добиться подачи нагретой воды от котла в систему по одной линии (подача) и возврата по другой (обратка). Стоит обратить внимание на то, что двухконтурный настенный газовый котел устроен таким образом, что носитель движется по кругу, не образуя налета. Но это относится к первому теплообменнику. Во втором вода забирается из трубопровода. Как показывает практика, качество носителя часто оставляет желать лучшего. По этой простой причине имеет смысл установить перед носителями фильтры, которые будут удалять нерастворимые соединения. При обрыве контура ГВС котел может работать в режиме обогрева помещения. Таким образом, вы не будете сидеть зимой в холодной квартире или доме.

Устройство и принцип работы двухконтурного газового котла отопления

Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслуживать обе системы. Не зная принципа работы двухконтурного газового котла отопления, было бы нелогично не только совершать покупку, но и эксплуатировать агрегат. Вы согласны?

Поговорим о работе отопителя, рассмотрим все его слабые и сильные стороны. Разобравшись в основах оборудования, вы легко сможете воспользоваться всеми его преимуществами. А при необходимости получится вовремя выявить неисправности, понять и устранить причины их возникновения. 9

Устройство котла для обслуживания двух контуров

Двухконтурный газовый теплогенератор отличается от одноконтурного аналога тем, что вместо одного теплообменника у него два, их в технической терминологии называются первичными и вторичными.

Первый, т.е. первичный теплообменник, расположенный непосредственно в зоне горения факела. Его задачей является подогрев теплоносителя для функционирования тепловой сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопителя возможна при слаженной работе всех его компонентов. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся на каждом его конструктивном элементе.

Типы газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного количества тепла, необходимого для функционирования контура отопления и горячего водоснабжения. Тепловая энергия получается при сжигании топлива. Горелка помещается в камеру сгорания, в которую помимо газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от условий эксплуатации горелки можно разделить на следующие типы:

• Одноуровневая горелка . Агрегат с подобной горелкой может работать только в двух режимах – «Стоп» и «Пуск». Такие котлы, несмотря на низкий КПД и сокращенный срок службы, пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка . Обогреватель с такой горелкой может работать на полной и половинной мощности. Его преимущества заметны в теплое время года, когда нет необходимости эксплуатировать прибор на полную мощность, чтобы нагреть не слишком холодную воду.
• Модулирующая горелка . Умная котельная система с подобной горелкой позволяет настраивать и регулировать мощность. Такой котел отличается высоким сроком службы и КПД, но при этом он на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. Когда горелка открыта, воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отвода продуктов горения необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты комплектуются, как правило, обычной металлической трубой, турбинные — коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал размещают вертикально или строят под углом. Угловые варианты выводятся через стену на улицу или подключаются к общественной шахте дымохода.

Горелка газовая — основной элемент двухконтурного газового котла, отвечает за сжигание топлива и выработку тепловой энергии в необходимом количестве

Турбинные котлы оснащены закрытыми камерами сгорания, в которые не может самопроизвольно поступать воздух. Они безопаснее и надежнее в эксплуатации, но дороже и сложнее в эксплуатации. Котлы с закрытыми горелками, помимо дымохода, нуждаются в канале, по которому в камеру подается необходимый для горения кислород.

Поэтому котлы турбинные оборудуют , так как помимо отвода дыма, они еще и засасывают свежий воздух с улицы. Бывает, что для нормальной работы два коаксиальных дымохода подключаются к закрытой камере сгорания. Кроме того, вся конструкция дополнена трубой подачи воздуха.

Все подобные модели котлов оснащены вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты и автоматики. Для работы перечисленных устройств и систем необходимо электричество. Их минус – энергозависимость, что увеличивает эксплуатационные расходы.

Разновидности теплообменников газовых установок

Если топливо сжигается с помощью горелки для получения тепла, то теплообменник отдает это тепло для дальнейшей передачи воде. Как уже было сказано, в двухконтурной конструкции присутствуют первичный и вторичный теплообменники.

Первичный теплообменник расположен непосредственно над горелкой и представляет собой изогнутую в виде змейки ребристую трубу. Под действием пламени вода в теплообменнике нагревается и через трехходовой клапан движется дальше к разводке.

Вторичный теплообменник представляет собой систему гофрированных пластин, которые собраны в единый блок с двумя парами отверстий. Каждая пара отверстий имеет свои функции.

Вода поступает из трубы водопровода по одной из пар, а теплоноситель, поступающий в контур отопления, движется по второй. Подобная система пластинчатых и трубчатых теплообменников называется сдвоенной.

Первичный и вторичный теплообменники объединены в одну систему, правильная работа которой обеспечивается специальным трехходовым клапаном

Существуют отопительные приборы, в которых вместо сдвоенного используется битермический теплообменник сложной конфигурации система. Такой теплообменник изготавливается из меди, представляет собой пару трубок, расположенных одна в другой. По внешней трубе движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник теплоносителя и водонагревателя имеет сложную конфигурацию, когда труба одного контура помещена в трубу другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлен единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются небольшими габаритными размерами и высокой скоростью нагрева воды.

Блок автоматики или управления котлом

Автоматика котла отвечает за безопасную и стабильную работу. Он следит за температурой воды в узлах горячего водоснабжения, поддерживает температуру теплоносителя в магистралях теплоснабжения. не допускает работы отопителя при возникновении опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Пониженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев охлаждающей жидкости.

Блок управления, управляющий работой устройств защиты и автоматики технологических процессов, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температуры, он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которого предусмотрены различные режимы работы.

Принцип работы и особенности

Многие владельцы газового оборудования даже не задумываются о том, как на самом деле работает двухконтурный газовый котел. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это подтверждается наличием в его устройстве трехходового клапана

В штатном режиме котел постоянно работает только на нагрев теплоносителя, циркулирующего в системе. При этом частота переключений и интенсивность пламени контролируются датчиком температуры. При этом запускается горелка, если действие системы отопления не основано на естественной циркуляции теплоносителя.

Пространство внизу настенного котла предназначено для подачи газа, подключения холодной воды, а также кранов системы ГВС и отопительного контура

Фактически, при достижении температуры теплоносителя заданного значения, датчик посылает сигнал, указывающий на снижение активности горелки. Пока температура не упадет до заданного значения, котел будет находиться в пассивном режиме. Потом опять команда от датчика автоматике на срабатывание клапана подачи топлива.

Схема работы двухконтурного котла

Наличие системы горячего водоснабжения несколько усложняет схему работы двухконтурного газового котла. Нагреваясь от горелки, движущейся по теплообменнику, он нагревает пластинчатый теплообменник, по которому движется вода из водопровода.

Структурная схема двухконтурного газового котла как с битермическим, так и с двумя обычными теплообменниками. В первом варианте нет необходимости использовать два теплообменника

Одновременное использование двухконтурной модели в режиме отопления и ГВС невозможно. При срабатывании крана горячей воды, благодаря трехходовому термостатическому клапану, циркуляция теплоносителя по теплотрассе прекращается. Котел переходит в режим движения воды по контуру с пластинчатым теплообменником, который используется для нагрева воды для бытовых нужд.

При значительном расходе горячей воды на длительное время работа котла с упором на отопление может быть парализована. Есть два пути решения проблемы – предусмотреть установку более мощного отопительного прибора или включить его в обустройство.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. При этом несколько увеличивается расход топлива за счет того, что в паузе между циклами системы отопления энергия горелки используется для поддержания температуры воды в доп.

Определенный запас горячей воды во встроенном котле позволяет использовать систему ГВС без отключения отопительного контура. В результате обе системы работают попеременно, без перегрева жидкости и продления срока службы теплообменника.

Котел со встроенным типовым бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения отопительного контура

Встроенный типовой бойлер позволяет получать горячую воду в нужную температуру в любое время, подача которой осуществляется в автоматическом режиме. В то время как проточной системе ГВС требуется несколько минут, чтобы нагреть воду до необходимой температуры.

Виды исполнения котлов газовых на два контура

Особенности газового оборудования во многом определяются вариантом исполнения нагревателя. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта конструкции нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы более компактны, но при этом имеют гораздо меньшую мощность.

Двухконтурный настенный газовый котел компактен и современен по конструкции, но эффективен только для отопления небольших площадей с умеренным расходом горячей воды

Выбор может быть оправдан, если отапливаемая площадь не превышает 200 кв.м. , а общая производительность системы горячего водоснабжения не более 14 л/мин.

Небольшие габариты настенного котла, хотя и кажутся достоинством, на самом деле скрывают массу минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что у них меньший срок службы, существует вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только повышает степень надежности обогревателя, но и продлевает срок его службы.

Преимущества и недостатки двухконтурных устройств

Преимущества двухконтурного отопительного агрегата:

• Экономичный расход топлива. Направление для сравнения — использование двухконтурного котла или одноконтурного котла с косвенным нагревом.
• Компактный размер. Подавляющее большинство двухконтурных котлов представлено настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и на малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы его совместимости с котлом.

В одном агрегате уже успешно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами есть и недостатки:

• Невозможность одновременного действия контура отопления и ГВС. В связи с этим значительное потребление горячей воды может вызвать снижение температуры в доме.
• Ограничение мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не способны обеспечить требуемый температурный режим при максимальном напоре. Аналогичный недостаток наблюдается и при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной применения средств для снижения его жесткости, проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного нагревателя выше цены одноконтурного аналога.

Однако, если рассматривать наличие системы горячего водоснабжения и пути решения вопроса в случае установки одноконтурного котла, то при включении в монтажный контур бойлера косвенного нагрева цена двухконтурного -схема будет ниже.

Выводы и полезное видео по теме

Следующее видео ознакомит с конструктивными элементами и принципом работы газового отопительного оборудования:

Обвязка двухконтурного газового котла будет представлена ​​автором видео:

Подробная знакомство с особенностями и принципом действия двухконтурных газовых агрегатов позволяет определить преимущества их эксплуатации. Покупка таких нагревателей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы горячего водоснабжения.

При выходе из строя одного из контуров возможна работа другого, а замена контура всегда будет дешевле, чем ремонт отдельной отопительной установки.
