Инструкция пользователя душевых кабин

Завод оставляет за собой право на внесение технических изменений в изделие, не влияющих на потребительские свойства изделия.

РУКОВОДСТВО

Уважаемый Покупатель!

Пожалуйста, внимательно прочитайте данное руководство перед установкой и использованием изделия, а так же помните следующие инструкции:

1. Для обеспечения гарантии, пожалуйста, тщательно заполните гарантийный талон. Если Вам необходимо дополнительное обслуживание, пожалуйста, обратитесь напрямую к дистрибьютору нашей компании.
2. Наше гарантийное обслуживание не распространяется на изделия, поврежденные при неправильной самостоятельной установке или действиями, которые не прописаны в данном руководстве пользователя.

При эксплуатации строго рекомендуется использовать оригинальные детали (изделия) нашей компании.

ПРЕДОСТЕРЕЖЕНИЯ:

1. Монтаж электрооборудования и проверка продукта должны проводиться квалифицированным персоналом.
2. Электропитание должно быть выполнено в соответствии с требованиями безопасности. Напряжение и частота тока должны соответствовать данному продукту (указанным в этом руководстве). Такие защитные устройства, как автомат (выключатель), предохранители перегрузки и сверхтока, должны быть установлены для обеспечения Вашей безопасности.
3. Запрещается обрезать любые электрические провода при установке и эксплуатации продукта. Пожалуйста, не разбирайте основной блок управления или панель управления, иначе наша компания не будет нести ответственности за повреждения, неисправности и электрические утечки, вызванные этими действиями.
4. Запрещается использовать органические растворы и кислоты такие как: ацетон, аммиак и газообразные вещества. Пожалуйста, избегайте контактов во время эксплуатации душевой кабины с вышеуказанными веществами.
5. Пожалуйста, не модифицируйте и не изменяйте любые части изделия. Пожалуйста, не храните любые части изделия вместе с ацетоном, аммиачным спиртом и органическими растворами. Пожалуйста, будьте осторожны, не допускайте сильных ударов, тяжелых нажатий и царапин при перемещении и эксплуатации изделия
6. Постоянно сохраняйте кабину вентилируемой и сухой, отключайте питание и воду.
7. Монтаж и установку изделия должны производить только квалифицированный персонал.
8. Перед эксплуатацией удостоверьтесь, что нет утечек тока и напряжения.
9. Необходимо обеспечить отдельное магистральное электропитание с заземлением медным проводом, сечением не меньше 1 квадратного миллиметра.
10. Дети могут пользоваться кабиной только под присмотром взрослых.

Каждое изделие состоит из следующих основных частей:

1. Поддон.
2. Стеклянная ширма.
3. Акриловые либо стеклянные стенки (в зависимости от модели)
4. Крыша (в зависимости от модели)

Требования к установке

1. Подготовьте место для установки кабины в соответствии с монтажной схемой.
2. Установка гидромассажных ванн и душевых кабин производится до монтажа другого оборудования. Помещение должно быть очищено от посторонних предметов, строительного мусора и пыли. Для проведения техобслуживания гидромассажных ванн и душевых кабин необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты. В связи с этим рекомендуется другое оборудование ванной комнаты устанавливать на расстояниях не менее 0,5 метра от ванны или кабины. Если размеры помещения или особенности планировки не позволяют обеспечить доступ к узлам изделия, то сервисный центр имеет право отказаться от установки и гарантийного обслуживания.
3. Перед установкой кабины удостоверьтесь, что подача воды, электропитание и дренажная труба подведены к месту установки. Подача воды должна быть обеспечена трубами диаметром ½” с наружной резьбой для холодной и горячей воды. Рекомендуется добавить магистральный кран на горячую и холодную воду для более удобной эксплуатации. Электропитание должно быть АС 50Гц / 220В. Мощность лампы подсветки 12 Вт.
4. Душевая кабина с паром: АС 50Гц/220В мощность 3 кВт, ток 13А.
5. Душевая кабина с паром и гидромассажной ванной: АС 50Гц/220В мощность 3,8 кВт, ток 17А.
6. Диаметр дренажной трубы должен быть 1 1/4″ (32 мм). Удостоверьтесь, что дренажная труба может быть соединена со сливной трубой кабины.
7. Перед распаковкой, пожалуйста, проверьте модель, характеристики и комплектацию в соответствии с Вашим заказом.
8. После распаковки, пожалуйста, тщательно проверьте все ли части укомплектованы, не имеют повреждений при транспортировке. В случае обнаружения повреждений или недокомплекта, пожалуйста, свяжитесь с дистрибьютором или нашей компанией.
9. Пол или монтажная поверхность должны держать большую нагрузку- вес кабины + воды + пользователя, поэтому удостоверьтесь, что место установки достаточно прочное.
10. Минимальное давление воды должно быть не меньше, чем 0,2 МПа, максимальное 0,4 мПа. Необходимо установить микро насос, если давление воды слишком слабое или редуктор для понижения давления если слишком сильное, установить фильтр, желательно 100 микрон в случае загрязненной воды.
    Температура воды не должна превышать 70 º С.
11. Запрещено использовать изделие на улице или в каких-либо непригодных условиях эксплуатации.

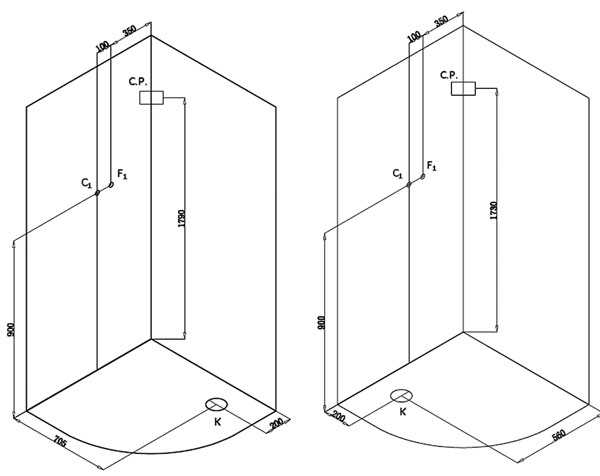

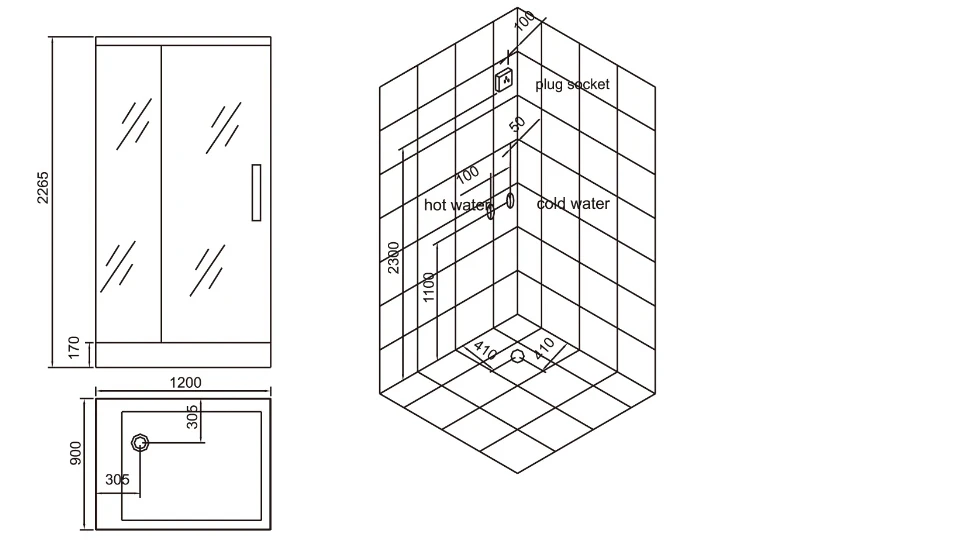

Схема подготовки помещения для монтажа душевой кабины

(все размеры указаны в миллиметрах) (все размеры указаны в миллиметрах)

Описание:

1. Подвод горячей и холодной воды – труба с наружной резьбой 1/2″ , высота над уровнем пола – 1300-1500мм. Давление воды в водопроводе не менее 2-х атмосфер, но не более 4-х атмосфер.
2. Электророзетка устанавливается на высоте 2200мм над уровнем пола (для моделей , в комплектации которых отсутствует пульт управления, электророзетка не требуется).
3. Фановая труба выводится в любую часть сектора, согласно чертежу. Вывод фановой трубы располагается параллельно полу, диаметр фановой трубы 32 мм, расстояние от пола до нижнего края трубы не более 20 мм.
4. Установка душевых кабин производится до монтажа прочего оборудования. Помещение должно быть очищено от посторонних предметов, строительного мусора и пыли. Для проведения монтажа и техобслуживания необходимо обеспечить доступ к узлам изделия путем смещения изделия от стен или угла ванной комнаты. В связи с этим не устанавливайте другое оборудование в ванной комнате в радиусе меньше 0,5м от душевой кабины до ее монтажа.
5. Дополнительно для комплектации LUX:
6. С целью безопасного подключения парогенератора мощностью 3кВт, необходимо:
   1. использовать электророзетку с защитным заземлением;
   2. электропроводку выполнять электрокабелем сечением не менее 3х2,5;

   в электроцепи устанавливать дополнительный автомат защитного отключения на 16 ампер.

7. Пред установкой душевой кабины рекомендуется вызвать специалиста из сервисного центра . ( Услуга платная )

Общий вид и функциональное наполнение кабины

Описание других моделей душевых кабин может отличаться от представленных выше.

Схема сборки

Схемы сборки всех душевых кабин аналогичны показанным выше.

1) Инструмент, необходимый для сборки душевой кабины, комплектующие(может меняться количество для разных моделей):

2) Поместите поддон на выбранное желаемое место, отрегулируйте с помощью болта на ножках в горизонтальное положение:

3) Смонтируйте заднюю стенку и поместите её на поддон, но не закрепляйте её к поддону:

4) Смонтируйте переднюю стеклянную ширму с подвижными дверями и закрепите её к задней стенке:

5) Закрепите модуль «задняя стенка – ширма» на поддоне.

6) Разместите верхнюю крышку на верхнем посадочном месте, закрепите с помощью соответствующих винтов. Соедините провода, выходящие из панели управления с проводами крышки.

• Если конструкция задней стенки состоит из стеклянных панелей, то порядок сборки следующий:
• п. 1), п. 2) те же
• п.3) – закрепите заднюю функциональную стойку(стойка со смесителем и пультом управления) на поддоне
• п.4) – установите задние стеклянные стенки на поддон и закрепите их на поддоне и функциональной стойке
• п. 5) – смонтируйте и закрепите переднюю ширму с подвижными дверями к задней стенке и поддону
• п.6) – тот же

Гидроизоляция

Заделайте силиконовым герметиком зазоры между стойками, панелями, между поддоном и ширмой.

Примечание: применяйте только силиконовый герметик.

Регулировка дверей.

Эксцентрическая ось (конструкция роликов может быть изменена)

Если двери открываются тяжело, пожалуйста, отрегулируйте положение шкивов в пазе. Затем смажьте направляющую небольшим количеством силиконовой смазки.

(схемы подключения для различных моделей кабин могут иметь отличия)

Руководство пользователя

Проверьте питание и основные вентили холодной и горячей воды перед использованием.
Если все в порядке, сделайте следующее:

1. Медленно откройте основной вентиль, регулируя необходимую температуру воды.
2. Вращайте функциональный переключатель для разных функций – основной душ, гибкий душ, массаж ног.
3. Использование массажера ног: снимите массажер ног с крепежа. Расположите его на поддон и включите переключатель в режим массажа ног. Затем разместите свои ноги на массажер.
4. Во избежании повреждения кабины температура теплой воды не должна превышать 70 ºС, а также не наливайте в поддон кипящую воду.
5. Тип кабины – одноместная, поэтому пользоваться кабиной можно не более одного человека (за исключением кабин, в конструкции которых предусмотрено двухместное использование).

Электронный пульт управления душевой кабины

ВКЛ/ВЫКЛ

Нажимая кнопку на панели управления при подключенном напряжении, система включается и позволяет использовать все функции панели. Нажмите снова эту кнопку, чтобы выключить систему, и выключить все действующие функции.

Лампа освещения

При нажатии кнопки на панели включится лампа освещения. При повторном нажатии происходит выключение лампы освещения.

Фоновое освещение

При нажатии кнопки освещения включится фоновое освещение, при повторном нажатии оно выключится.

Вытяжка

Нажмите кнопку на панели управления, чтобы включить вентилятор вытяжки. Повторное нажатие выключит вентилятор вытяжки.

Радиоприемник

Нажатие на кнопку с изображением скрипичного ключа включает радиоприемник.

Один раз нажмите кнопку для ручного поиска радиостанции, удержание этой кнопки в течение 0.5 секунды включит автоматический поиск радиостанции.

Нажатие на кнопку позволяет повторно произвести ручной поиск радиостанции с самого начала.

Регулировка громкости

При включенном динамике нажимайте кнопки на панели управления для регулировки громкости от 0db до 16db

Телефон

При поступлении входящего звонка прозвучит телефонный звонок. При нажатии кнопки с изображением телефона будет принят телефонный звонок. Для завершения разговора повторно нажмите кнопку. Ввиду отсутствия адаптации к российским телефонным сетям функция телефона может не работать.

Душевые кабины Star Light могут быть оборудованы пультами других модификаций (функции аналогичны).

Парогенератор, руководство пользователя.

Если ваша кабина оснащена парогенератором, внимательно прочитайте следующее руководство.

• клавиша включения/выключения пульта
• клавиша включения/выключения парогенератора
• клавиша включения/выключения верхнего света
• регулятор температуры парогенератора
• клавиша включения/выключения фонового света
• клавиша включения/выключения таймера парогенератора
• клавиша включения/выключения озонатора
• клавиша включения/выключения вентилятора
• клавиша приёма телефонного звонка
• клавиша включения/выключения CD-источника

клавиши регулировки громкости

клавиша сброса настройки тюнера клавиша настройки тюнера

клавиша включения/выключения тюнера

1. Пожайлуста, откройте воду, нажмите «кнопку вкл.», после включения ж/к экран будет светится, парогенератор будет готов к работе, на дисплее появиться текущая температура.
2. Установка температуры. Нажмите «кнопку регулировки температуры» , на дисплее будет высвечиваться t. Диапазон регулируемой температуры от 20 до 60 градусов. Для установки текущей температуры нажмите клавишу регулировки температуры и удерживайте ее в течение 3-х секунд . Через 3 секунды установка нужной температуры будет завершена, мигание дисплея прекратится. Температура будет запомнена автоматически.
   Парогенератор отключится, когда температура превысит установленное значение. Если температура в кабине станет ниже установленного значения тогда в течении 30 сек парогенератор включится снова.
3. Установка времени. Нажмите , «кнопку установки времени». Шаг установки 2 минуты/нажатие, диапазон от 0 до 60 мин. Когда установлено значение «00» парогенератор отключается, если нужно продолжить работу парогенератора, установите время и нажмите «кнопку пара» снова. Если вам нужна работа парогенератора без ограничения по времени установите сразу «00». Вы можете устанавливать время постоянно.
4. Убедитесь в наличие воды перед нажатием «кнопки пар». Подача пара в кабину начнется через 3 минуты. Если загорится «пиктограмма воды», парогенератор отключится, т.к. необходимо устранить проблемы с подачей воды.
   При повторном нажатии «кнопки пар», парогенератор отключится.
5. Для включения вытяжного вентилятора нажмите «кнопку вентилятор» при повторном нажатии вентилятор отключится.
6. Для включения озонатора нажмите «кнопку включения озонатора», при повторном нажатии озонатор отключится.
7. Для включения верхнего света нажмите «кнопку верхнего света», повторное нажатие отключит лампу.
8. Для включения FM-приемника нажмите «кнопку радио»,
   загорится пиктограмма радио на дисплее, повторное нажатие отключит радио.
9. Радио: (частота FM 87.5-108 MHz), для настройки радиостанции нажмите «кнопку поиска радиостанции». Когда станция будет найдена она зафиксируется. При повторном нажатии, будет переход к другой радиостанции. Для повторного поиска радиостанций нажмите «кнопку сброса».
10. Нажмите «кнопку радио» 2 раза, загорится пиктограмма «C-D», нажмите «кнопку радио» повторно и дисплей погаснет, «C-D» источник выключится
11. Функция телефона работает только на прием входящих звонков.
    О входящем звонке извещает звуковой сигнал . Для приема звонка нажмите кнопку
    Ввиду отсутствия адаптации к Российским сетям , функция телефона может не работать.
12. Регулировка громкости: используйте «клавиши регулировки звука»
13. Отключение кабины: нажмите «кнопку вкл./выкл.», ж/к дисплей погаснет.

Электрические параметры

Душевая кабина с парогенератором может быть оснащена также пультом другой модификации (функции аналогичны).

Обслуживание.

1. Чистите поверхность оборудования мягкой тканью и моющим раствором. Никогда не чистите оборудование растворами, содержащими ацетон, аммиачный спирт и органические вещества. Никогда не применяйте для чистки растворы, которые содержат кислоту и щелочь, иначе поверхность ванны будет повреждена.
2. Полируйте поверхность кабины, используя полирующие средства.
3. Зачистите легкие царапины или грязь абразивом 1200# на бумажной основе, затем отполируйте поверхность полирующей пастой или мягкой тканью.
4. Чистка позолоченных частей. Чистите данные части с помощью мягкой, гладкой ткани, не применяйте шероховатую ткань.
5. Чистка поддона. Зачищайте абразивом 1200# на бумажной основе, полируйте с помощью зубной пасты и мягкой, гладкой ткани.
6. Никогда не бросайте в кабину острых предметов.
7. Избегайте воздействия прямых солнечных лучей и замораживания кабины.
8. Рекомендуется использовать “ситечко” для фильтрации стока воды.

Поиск и устранение неисправностей

Гарантийные обязательства.

1. Гарантийный срок на душевую кабину составляет 12 месяцев с момента ввода кабины в эксплуатацию (при наличии в данной инструкции отметки сервисного центра, либо сертифицированного специалиста об установке кабины),либо при отсутствии отметок об установке со дня продажи кабины.
2. Гарантия на душевую кабину не распространяется на неисправности кабины, вызванные механическими повреждениями ,возникшими в процессе эксплуатации кабины по вине пользователя и в нарушении им инструкции по эксплуатации.
3. Гарантия не распространяется на идущие в комплекте душевой кабины шланги для ручного душа и ножного гидромассажера, которые являются расходными материалами.
4. Для продления срока службы кабины пользуйтесь услугами сертифицированных специалистов.
5. При возникновении вопросов по эксплуатации кабины либо возникновении неполадок, звоните в сервисный центр.

Организация-установщик______________________________

Кабина установлена (дата)_____________________________

Мастер_____________________________________________

Отметки____________________________________________

Инструкция по сборке, установке и обслуживанию душевых кабин River Desna

Опубликовано 18. 11.201909.09.2021 автором [email protected]

ИНСТРУКЦИЯ ПО СБОРКЕ,УСТАНОВКЕ И ЭКСПЛУАТАЦИИ ГИДРОМАССАЖНЫХ ДУШЕВЫХ КАБИН River Desna

По этой инструкции вы сможете собрать душевые кабины серии Desna

• River Desna 80/26 МТ/ТН Размер 800*800*2140 мм
• River Desna 90/26 МТ/ТН Размер 900*900*2140 мм
• River Desna Б/К 90/26 МТ/ТН (Без крыши) Размер 900*900*1900 мм
• River Desna 100/26 МТ/ТН Размер 1000*1000*2140 мм
• River Desna 110/26 МТ/ТН Размер 1100*800*2140 мм
• River Desna 120/26 МТ/ТН Размер 1200*800*2140 мм

Комплектующие

1.

Инструкция по использованию душевой кабины River серии Desna

Благодарим за выбор душевой кабины нашей компании. Это руководство по применению является общим ко всем душевым кабинам River серии Desna. Перед установкой и использованием кабины внимательно прочитайте инструкцию и обратите внимание на следующее:

1. 1. установку приобретенного оборудования рекомендуем производить силами представителей сервисных центров, которые обеспечат последующее качественное гарантийное обслуживание душевой кабины.
   2. Наша гарантия не распространяется на повреждения и недостатки, возникающие в случае неправильной установки душевой кабины своими силами или действий, не предусмотренных данной инструкцией.
   3. Такие органические растворители и сильные кислотные химикаты как ацетон, аммиак и бензин могут растворить или разрушить акриловые части и гальванопластиковые покрытия (центральная стойка и алюминиевые профили)

Подготовка места для установки душевой кабины

ВНИМАНИЕ! Монтаж душевой кабины (гидромассажного бокса) производится только на полностью подготовленное место

1. Установка гидромассажного бокса производится в предназначенном для этого помещении, в строгом соответствии со схемой проведения работ.
2. Стены и пол, на месте установки должны быть облицованы, и не должны иметь никаких выступов в пределах габаритных размеров оборудования (в том числе бордюров}. Перед установкой кабины все отделочные работы, включая отделку потолка, должны быть завершены.
3. Внимание! При подготовке водопроводных коммуникаций для подключения оборудования требуется установка фильтров механической очистки воды.
4. Давление воды в системе должно находиться в пределах 2-4 атмосфер. В случае превышения давления допустимой нормы, необходима установка понижающих редукторов. Если разница в давлении горячей и холодной воды превышает 0,5 атм., требуется установка обратных клапанов.
5. Установка фильтров и редукторов на выводы непосредственно на подготовленное для подключения оборудование не допускается!
6. Выводы горячей и холодной воды должны иметь наружную резьбу диаметром 1/2, диаметр отверстия для подключения канализации — 50 мм.
7. Для обеспечения слива воды из поддона канализационная труба должна быть ниже дна поддона. Уровень канализации не должен превышать 30 мм от пола до центра канализационной трубы.
8. Максимально допустимая температура воды при использовании акриловых ванн и кабин не должна превышать 60 градусов С.

Фильтры, УЗО, редукторы давления воды и гибкие шланги для подключения к системе водопровода в серийную комплектацию оборудования не входят.

 2.Установка и выравнивание поддона.

Поддон /15/ поставляется в собранном виде. Для удобства снимите с поддона экран/17/. Установите поддон на подготовленное место. Уровнем проверьте горизонтальность поддона. При необходимости отрегулируйте горизонтальное положение поддона с помощью регулировочных винтов на ножках каркаса.

Установите сифон /14/, обработав места соединения санитарным герметиком. К сифону подсоедините гофрированный шланг. Для удобства дальнейшей сборки отодвиньте поддон от места, на котором он будет стоять.

Важно!!! На все места соединений деталей душевой кабины предварительно нанести слой санитарного герметика.

3.Сборка душевой кабины

3.1. Сборка задних стенок

Внимание! В душевых кабинах River Desna 110/26 и River Desna 120/26 штанга для регулировки высоты ручного душа, ручной душ со шлангом и зеркало размешены на широкой задней стенке.

Инструкция по сборке задних стенок душевых кабин River Desna 110/26 и River Desna 120/26 — п. 3.2, а также вложена в упаковку с задними стенками.

3.1.1. Установите на центральную стойку /4/ смеситель с переключателем режимов работы /9,/.

3.1.2. На центральную стойку /4/ установите форсунки /9а/. с наружной стороны к форсункам прикрутите тройники /30а/ для подключения шлангов. К нижней форсунке прикрутите угловой штуцер /30б/. соедините между собой форсунки /9а/ и выходы переключателя режимов смесителя /9/,закрепите шланги с помощью хомутов /31/.

Важно!!! На все места соединений деталей душевой кабины предварительно нанести слой санитарного герметика.

3.1.3. Соедините левую /6/ и правую /7/ задние стенки с центральной стойкой /4/. Сверху и снизу центральной стойки /4/установите декоративные накладки /5/.

Внимание! Не затягивайте винты до упора. Это позволить регулировать их положение в ходе дальнейшей установки. Затяните винты только по окончании полной установки кабины.

Совместите отверстия для крепежа на центральной стойке /4/ и на задних стенках /6 и 7/, скрепите их с помощью саморезов 4*8 /33/ На места соединения центральной стойки с задними стенками предварительно нанесите санитарный герметик .

Соберите полку для косметических средств /8/. Для этого наденьте стекло /d/ на держатель для полотенца /е/, прикрутите удлинители /с/. В отверстия удлинителей вставьте ограничитель полки /а/, зафиксируйте его с помощью винтов на удлинителях. с помощью шурупов /b/ прикрепите собранную полку на левую заднюю стенку /6/.

На правую заднюю стенку /7/ с помощью креплений /10/ установите зеркало /11/ и штангу для регулирования высоты ручного душа /12/. К нижнему креплению штанги с наружной стороны прикрепите угловой штуцер /30б/.

Соедините нижний конец штанги /12/ со шлангом для ручного душа /14/. Установите душевую лейку /13/.

3.2. Сборка задних стенок душевых кабин River Desna 110/26, River Desna 120/26

Если Вы прибрели душевую кабину River Desna  110 или River Desna 120, то проверьте, как установлены боковые вертикальные профили на задних стенках.

При необходимости поменяйте местами боковые вертикальные профили алюминиевой рамы задних стеклянных стенок.

3.2.1.С верхней части алюминиевой рамы задней стеклянной стенки снимите уголки 1 и 2 для соединения задних стенок с крышей. Для этого открутите винт, которым закреплен уголок 1, с уголка 2 снимите временный пластиковый держатель. Отвинтите саморезы, соединяющие боковые вертикальные профили алюминиевой рамы задней стенки с верхним и нижним профилями алюминиевой рамы. Снимите боковые вертикальные профили со стекла.

3.2.2. Поменяйте местами вертикальные профили алюминиевой рамы задней стеклянной стенки. С помощью саморезов прикрепите боковые вертикальные профили к верхнему и нижнему профилям алюминиевой рамы. уголок 1 крепится к тому же профилю; с которого выл снят.

3.2.3. Аналогично поменяйте местами вертикальные боковые профили алюминиевой рамы на другой задней стеклянной стенке

3.3. Сборка фронтальных стенок

Соедините верхний и нижний направляющие профили /18/ с боковыми вертикальными профилями /24/ с помощью саморезов 4*30 /35/.

На неподвижные стекла передней стенки /21/ с одной стороны наденьте П-образные уплотнители /29/ и вставьте их в собранный каркас.

На углы стекол наденьте держатели стекла /23/ и прикрепите их саморезами 4*8 /34/ к направляющим профилям.

Прикрепите на верхний и нижний направляющие профили ограничители /20/ с помощью саморезов 4*8 /34/. Саморезы 4*8 /34/ находятся в пакете с держателями стекла и ограничителями.

3.4. Сборка гидромассажного бокса.

Совместите крепежные отверстия на собранных задних стенках и на каркасе фронтальной стенки, соедините их с помощью саморезов 4*8 /33/

Установите собранный каркас душевой кабины на поддон /15/. Выровняйте на поддоне каркас душевой кабины по переднему бортику, просверлите отверстия на поддоне соответственно отверстиям на нижних профилях задних стенок и соедините каркас душевой кабины с поддоном саморезами 4*15 /36/, нанесите на места соединений санитарный герметик.

*3.4. Только для душевых кабин River Desna с крышей.

Установите на крышу /1/ верхний душ /2/, сверху прикрутите на него угловой штуцер /30б/. С помощью саморезов 4*10 /З7/ прикрепите к крыше вентиляционные решетки. Установите крышу на каркас душевой кабины. С помощью саморезов 4*15 /36/ прикрепите крышу к каркасу задних стенок душевой кабины (через уголки, установленные на верхнем профиле задней стенки).

С уголка, установленного со стороны фронтальной стенки предварительно нужно снять временный пластиковый фиксатор.

3.5. Окончательная сборка душевой кабины.

На стекло дверей /22/ установите ручки /25/ и ролики /19 и 28/, ролики с кнопкой регулировки /28/ устанавливаются снизу. Смажьте направляющие профили /18/ силиконовой смазкой. Навесьте двери, сначала вставив ролики в верхний направляющий профиль, затем, нажав кнопки регулировки на нижних роликах, установите их в нижний направляющий профиль. Наденьте прозрачные Г-образные уплотнители /26/ на неподвижные стекла /21/. На место стыка дверей наденьте магнитные уплотнители /27/, Подсоедините гофрированный шланг от сифона к сливному отверстию канализации.

Установите на поддон экран /17/.

4.Подключение к системе водоснабжения.

Внимание! Соединительные шланги в комплект поставки не входят и приобретаются отдельно.

Соедините угловой штуцер /30б/ на штанге для регулировки высоты ручного душа /12/ и угловой штуцер /30б/, на верхнем душе (для моделей с крышей) с переключателем работы смесителя /9/ с помощью шланга /32/ и хомутов /31/.

Подсоедините трубы горячего и холодного водоснабжения к входам смесителя

5.Проверка герметичности.

По истечении 24 часов после установки душевой кабины пролейте из душевой лейки места соединений.

При отсутствии протеканий можете пользоваться душевой кабиной.

При необходимости повторно нанесите герметик по швам соединения

Установите душевую кабину на подготовленное заранее место, на котором производилась регулировка поддона по уровню.

6.Эксплуатация душевой кабины

Стеклянные двери.

Стеклянные двери изделия представляют собой раздвижную конструкцию; герметичность дверей обеспечивается за счет магнитного уплотнителя. Двери открываются и закрываются без усилий. Пожалуйста, не открывайте и не закрывайте двери с усилием во избежание повреждения кабины. В случае возникновения затруднений при открывании-закрывании дверей, смазать направляющие роликов (нижний и верхний профили) силиконовой смазкой и отрегулируйте верхние ролики.

Смеситель.

Смеситель имеет керамический картридж; вы можете регулировать напор воды поворотом ручки вверх/вниз и температуру воды поворотом ручки вправо/влево.

Переключатель режимов работы

«Ручной душ /Верхний душ/Форсунки». Поверните ручку-регулятор в нужное положение.

Уход за душевой гидромассажной кабиной

1. Чистите кабину с помощью мягкой ткани и жидких средств по уходу за изделиями из акрила и АВS. Запрещено использовать средства, содержащие ацетон, аммиачный спирт и органические растворители, абразивы.
2. Для удаления осадка от воды используйте моющие средства, рекомендованные для акриловых изделий.
3. Хромированные поверхности чистите, используя мягкие ткани, не обрабатывайте их средствами, содержащими кислоту. Не подвергайте поверхность ударам и контактам с царапающими предметами

Производитель оставляет за собой право на внесение изменения в конструкцию, дизайн и комплектацию.

Скачать инструкцию по сборке душевых кабин River Desna одним файлом

River Душевые кабины, Инструкции

Душевые кабины | Души и ванны

Душевые кабины | Души и ванны | Архипродукты

Душевая кабина является главным героем непрерывных экспериментов со стилем и материалами и на сегодняшний день является одним из элементов, которые наилучшим образом способствуют успеху проекта по оснащению ванной комнаты. Душевая кабина постоянно пересматривается в современном ключе с продуктами, которые предлагают комбинации материалов, сочетания цветов и отделки, подходящие для использования в самых разных контекстах. В то время как в прошлом душ был синонимом скорости и гонки со временем, теперь душевые кабины и душевые уголки также могут предложить возможность насладиться моментом полного расслабления благодаря большому внутреннему пространству, современным профилям и дизайну с лаконичными или более мягкими линиями. Простота обслуживания и универсальность, даже в сложных ситуациях установки, являются дополнительными преимуществами, которые делают их идеальными для ванных комнат любого размера.

Душевые уголки и душевые уголки для отделки вашей ванной комнаты

На рынке доступны различные модели душевых уголков : хорошей идеей может быть создание каменной конструкции, например, в углу комнаты. Угловые модели душевых кабин идеально подходят для ванных комнат самых разных стилей, подтверждая высокую функциональность настенного крепления и заботу об эстетике. С другой стороны, если вам посчастливилось жить в довольно большой квартире и иметь большую ванную комнату, вы можете выбрать центральную душевую кабину или двухместную душевую кабину.
Модели нишевых душевых кабин показаны вместо этого в тех ванных комнатах, где вы используете душевой уголок между двумя стенами или между стеной и неподвижной стеклянной стеной. Компактная и функциональная даже в небольшой среде обслуживания, эта модель идеальна для тех, кто любит отдыхать или хочет дизайнерское решение. Душевые кабины, с другой стороны, обычно характеризуются наличием одной или двух душевых стенок и душевого поддона. Они не только обеспечивают практичное решение для принятия душа для всех возрастных групп, особенно для людей с ограниченной подвижностью, но и идеально подходят для любой ванной комнаты, современной или традиционной.
Для тех, кто хочет испытать заботу и отдых, можно выбрать душевую кабину с турецкой баней: реальный способ почувствовать ежедневное благополучие и пережить несравнимые впечатления. Ассортимент многофункциональных душевых кабин, доступных на рынке, также пополняется другими процедурами, такими как душевые кабины с гидромассажем, ароматерапией и хромотерапией, чтобы создать мини-СПА на любой вкус даже в ограниченном пространстве. Все современные душевые кабины и кабины представляют собой престижное место, где продуман каждый аспект и важна каждая деталь, продуманная до мельчайших деталей. Потому что он должен предлагать максимальное удовольствие, технологии, дизайн и производительность.

Душевые кабины: самые современные конструкции и материалы

Формы, цвета и материалы имеют большое значение при выборе душевого уголка. От душевых кабин в классическом стиле из коллекций до самых эксклюзивных дизайнерских решений душевых кабин, которые варьируются от пятиугольных, полукруглых или спиральных моделей: большинство душевых кабин доступны в широком диапазоне размеров, некоторые с возможностью адаптации на несколько сантиметров, чтобы удовлетворить каждый запрос, позволяя меблировку любого типа ванной комнаты и помещения. Что касается материалов, то душевые уголки обычно имеют металлическую конструкцию из алюминиевых профилей, адаптированную к размеру душевого поддона. Среди самых популярных моделей в современной ванной комнате душевые кабины из закаленного стекла или стекла, синонимы максимальной прочности и безопасности, потому что в случае поломки они разлетятся на множество несъедобных осколков, потому что у них нет шипов. Кроме того, противокапельная обработка позволяет решить проблему известкового налета, образующегося на поверхности стекла, что значительно облегчает очистку этих ящиков. Душевые кабины со стальными профилями также отличаются элегантностью и четкими линиями: сталь легко чистится, она отличается высокой гигиеничностью и устойчивостью к коррозии. Но говоря о материале душевой кабины, важно говорить и о материале плиты. Здесь тоже много возможностей: от смолы до классической плитки, от мозаики до стекловолокна. Выбор зависит, прежде всего, от вкуса и конечного эффекта, которого вы хотите достичь.

Двери и аксессуары душевых кабин

Если вы хотите приобрести душевую кабину, необходимо хорошо рассчитать размеры: недостаточно учитывать габариты поддона, необходимо также оценить пространство для открытия корпуса. Поэтому выбор направления проема имеет принципиальное значение. Душевые уголки с раздвижным открыванием или душевые боксы с откидными дверями предпочтительнее, когда пространство внутри ограждения мало. Душевые кабины с распашной дверцей, которая открывается наружу, проста в уходе и имеет красивый внешний вид, подходят для больших помещений, а та, которая открывается внутрь, идеальна, если пространство снаружи очень маленькое.
Для ежедневного хорошего самочувствия и максимального комфорта мы также предлагаем душевые кабины, оснащенные необходимыми аксессуарами, такими как сиденья и сиденья, идеально подходящие для тех, у кого есть проблемы с моторикой, или тех, кому нужно мыться в полной релаксации, или нескользящие платформы и поручни. бары.
Внутри коробки также очень полезные и практичные так называемые мыльные наборы, которые позволяют иметь под рукой, а затем готовые к использованию все средства, необходимые для гигиены в душе или на полках. Выбор насадки для душа также важен: поток воды позволяет нам наслаждаться естественной струей воды, похожей на дождь, или более мягкой и деликатной, как ласка теплой воды на теле.
… Более
… меньше

Фильтр

• Все (1402)

• на продажу (1)

продается

для продажи

БИМ/САПР

?

БИМ/САПР

• Все (1402)

• на продажу (1)

продается

для продажи

БИМ/САПР

?

BIM/CAD

1 402 Продукция

Сортировать по:

МЕГИУС

ZEN HAMMAM IDRO — Душевая кабина с гидромассажем или паром

Запросить информацию

Геберит

ONE — Стеклянная душевая кабина

Запросить информацию

АРБЛУ

A180 — Душевая кабина угловая с распашной дверью

Запросить информацию

Джакузи®

XYZ+™ — душевая кабина из хрусталя

Запросить информацию

ДИЗЕНИЯ

BRAVE 03 — Душевая кабина угловая с раздвижной дверью

Запросить информацию

ОТДЫХАТЬ

LIGHT D2+D2 — Душевая кабина угловая хрустальная с распашной дверью

Запросить информацию

Антонио Лупи Дизайн

BILICO — Душевая кабина спасти
Запросить информацию

Группо Геромин

FORTY — Душевая кабина угловая с раздвижной дверью

Запросить информацию

Агапе

FLAT D — Хрустальная душевая кабина

Запросить информацию

МОДУЛЬНОВА

SKILL — Душевая кабина угловая прямоугольная с поддоном

Запросить информацию

Девон и Девон

MAJESTIC — Душевая кабина ниша

Запросить информацию

Чезана

LEONARDO E1B2A — Душевая кабина угловая Crystal с распашной дверью

Запросить информацию

Рекса

Угловая душевая кабина — вход — Угловая душевая кабина — вход

Запросить информацию

РЕДКИЙ

A17 — Душевая кабина угловая хрустальная с раздвижной дверью

Запросить информацию

Ароматный душ

AYO COLOR Туалетная комната для 2 человек — центральный вход с прямыми стабилизирующими перекладинами

Запросить информацию

ВИСМАРАВЕТРО

SUITE + SECURPLUS LCD GLASS — Душевая кабина из стекла и алюминия с распашной дверью

Запросить информацию

Дука

GALLERY 3000 — Душевая кабина угловая хрустальная с распашной дверью

Запросить информацию

Альбатрос

SOREHA — Пародушевая кабина угловая многофункциональная

Запросить информацию

Кинедо

GL6 — Душевая кабина угловая с откидной дверью

Запросить информацию

ГАРОФОЛИ

Душевая кабина Niche — Душевая кабина Niche Crystal

Запросить информацию

ДУШОЛЮКС

SYSTEM 210 — Стеклянная душевая кабина

Запросить информацию

ВАЙС-ШТЕРН

HERMES — Душевая кабина с распашной дверью

Запросить информацию

Скриньо

ESSENTIAL SHOWER — Душевая кабина ниша с раздвижной дверью

Запросить информацию

Вн. т

NOUVEAU — Стеклянная душевая кабина

Запросить информацию

Кароль

BLACKBERRY QW+QL — Душевая кабина угловая с поворотной дверью

Запросить информацию

Гидробокс

ПАНЕЛИ — Панель для душевой кабины

Запросить информацию

Идеальный стандарт

CONNECT 2 NERO SETA — Душевая кабина угловая с раздвижной дверью

Запросить информацию

Само

ZENITH — Душевая кабина из закаленного стекла с распашной дверью

Запросить информацию

Стекло1989

HARLEM VN — Душевая кабина ниша Crystal с распашной дверью

Запросить информацию

Джентри Дом

ARCADIA — Душевая кабина угловая полукруглая

Запросить информацию

НОВЕЛЛИНИ

KUADRA HF FRAME — Душевая панель из алюминия и закаленного стекла

Запросить информацию

ПИЛКИНГТОН ИТАЛИЯ

Pilkington OptiShower™ — флоат-стекло с пиролитическим покрытием

Запросить информацию

ИНДА®

AZURE — 3 — Поворотная дверь на неподвижном элементе для ниши

Запросить информацию

Тюленья кожа

SOHO — Душевая кабина прямоугольной формы из закаленного стекла

Запросить информацию

Remail от G. D.L.

ARUBA — Душевая кабина с распашной дверью

Запросить информацию

Витреалспекки

MADRAS® PUNTO-NL TRSP — Текстурированное прозрачное стекло для светодиодного освещения

Запросить информацию

Понте Джулио

BAGNOSICURO — Душ для людей с ограниченными возможностями

Запросить информацию

Фиора

ОБЛИЦОВОЧНЫЕ ПАНЕЛИ — Настенная плитка

Запросить информацию

Провекс Индустри

IUNIX — Душевая кабина угловая из закаленного стекла

Запросить информацию

СТАРПУЛ

SweetShower — Душ

Запросить информацию

Джакар

LAGUNA — Душевая кабина из закаленного стекла

Запросить информацию

МОМА Дизайн

СТ. 200 — 2-местная прямоугольная стеклянная душевая кабина с раздвижной дверью

Запросить информацию

GH ЛАЗЕРИНИ

Душевая кабина 1 — Угловая стеклянная душевая кабина на заказ

Запросить информацию

АРБЛУ

A180 — Душевая кабина ниша стеклянная с раздвижной дверью

Запросить информацию

ВАННА И ВАННА

DORSET — Душевая кабина спасти
Запросить информацию

АРБЛУ

A180 — Душевая кабина прямоугольная стеклянная с раздвижной дверью

Запросить информацию

Джакузи®

ΩMEGA — Пародушевая кабина многофункциональная прямоугольная

Запросить информацию

Группо Геромин

TEMPO 90 x 90 — Угловая многофункциональная душевая кабина с кристаллами и гидромассажем

Запросить информацию

Джакузи®

FRAME 120 — Многофункциональная паровая душевая кабина

Запросить информацию

Дука

NATURA 4000 — A-ST2W R + A-S ST L — Душевая кабина угловая хрустальная с раздвижной дверью

Запросить информацию

Дука

NATURA 4000 — AR-DTW L + A-S DT L — Душевая кабина угловая из хрусталя с поворотной дверью

Запросить информацию

Джакузи®

XYZ+™ — Модульная душевая кабина с раздвижной дверью

Запросить информацию

Джакузи®

FRAME IN2 — Многофункциональная душевая кабина с гидромассажем

Запросить информацию

ДИЗЕНИЯ

BRAVE 01 — Душевая кабина стеклянная ниша с раздвижной дверью

Запросить информацию

Группо Геромин

TEMPO AD ANGOLO — Многофункциональная паровая душевая кабина из хрусталя

Запросить информацию

Дука

LIBERO 4000 — PE-6FP L — Душевая кабина угловая

Запросить информацию

Джакузи®

FRAME 100 — Многофункциональная паровая душевая кабина

Запросить информацию

Porcelanosa

ATTICA 1 — Душевая кабина из закаленного стекла

Запросить информацию

Группо Геромин

TEMPO CORNER — Многофункциональная душевая кабина с гидромассажем и хромотерапией

Запросить информацию

ДИЗЕНИЯ

BRAVE 02 — Душевая кабина стеклянная ниша с раздвижной дверью

Запросить информацию

Душевые кабины | VictoriaPlum.

com

Фильтр по

Показано 1
до 28
из 44 предметов

Сортировать по

Цена (от низкой к высокой)

Цена (от высокой к низкой)

Рейтинг

Алфавитный

Самая большая экономия

рекомендуемые

Что вы думаете о наших фильтрах?

Очистить фильтры

Вы фильтруете по:

• Mode Quadrant гидромассажная душевая кабина с черной стеклянной спинкой 900 x 900

  799 фунтов стерлингов

• Прямоугольная гидромассажная душевая кабина Mode с черным стеклом и полом под дерево…

  919 фунтов стерлингов

• Гидромассажная душевая кабина Mode Quadrant со стеклянной спинкой из белого стекла 900 x 900

  759 фунтов стерлингов

• schema.org/ListItem» itemscope=»»>


  Прямоугольная гидромассажная душевая кабина Mode с белой стеклянной стенкой и полом под дерево…

  919 €

• Mode Quadrant гидромассажная душевая кабина с черной стеклянной спинкой и полом под дерево и…

  1 039 £

• Прямоугольная паровая душевая кабина Insignia 1650 x 850

  2 249 фунтов стерлингов

• Несколько размеров

  Паровая душевая кабина Insignia Premium с черной рамой

  1599 фунтов стерлингов

  Выберите размер

• Insignia Platinum с хромированной прямоугольной двойной душевой кабиной 1400 x 900

  1 999 фунтов стерлингов

• schema.org/ListItem» itemscope=»»>

  Несколько размеров

  Полукруглая душевая кабина Insignia Premium с прозрачным стеклом

  От
  1419 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Круглая душевая кабина Insignia Premium с черной рамой

  От
  1349 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Паровая душевая кабина Insignia Premium Quadrant с прозрачным стеклом

  От
  1599 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Полукруглая душевая кабина Insignia Platinum

  От
  1469 фунтов стерлингов

  Выберите размер

• schema.org/ListItem» itemscope=»»>

  Несколько размеров

  Прямоугольная паровая душевая кабина Insignia Monochrome

  От
  1849 фунтов стерлингов

  Выберите размер

• Mode прямоугольная гидромассажная душевая кабина с черной стеклянной спинкой 1200 x 800

  2 299 фунтов стерлингов

• Несколько размеров

  Insignia Правосторонняя паровая душевая кабина со смещением, квадратная, 1700 x 900

  От
  £2,099

  Выберите размер

• Mode Quadrant гидромассажная душевая кабина с белой стеклянной спинкой и полом под…

  €

• schema.org/ListItem» itemscope=»»>

  Несколько размеров

  Паровая душевая кабина Insignia Platinum Quadrant

  От
  1699 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Insignia Левосторонняя душевая кабина со смещенным квадрантом

  От
  £2,099

  Выберите размер

• Insignia Premium двойная паровая душевая кабина с черным каркасом 1400 x 900

  1999 фунтов стерлингов

• Левосторонняя душевая кабина Insignia Premium со смещенным углом 1100 x 700

  1429 фунтов стерлингов

• schema.org/ListItem» itemscope=»»>

  Несколько размеров

  Квадрантная душевая кабина Insignia Platinum с черной рамой

  От
  1519 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Паровая душевая кабина Insignia Platinum с черной рамой

  1699 фунтов стерлингов

  Выберите размер

• Правосторонняя душевая кабина Insignia Premium со смещенным квадрантом 1100 x 700

  1429 фунтов стерлингов

• Двойная душевая кабина Insignia Premium с черным каркасом 1400 x 900

  1 729 фунтов стерлингов

• schema.org/ListItem» itemscope=»»>


  Прямоугольная гидромассажная душевая кабина Mode со стеклянной спинкой из белого стекла 1200 x 800

  2 199 фунтов стерлингов

• Несколько размеров

  Паровая душевая кабина Insignia Monochrome со смещением вправо

  Откуда
  1849 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Паровая душевая кабина Insignia Monochrome со смещением для левой стороны

  Откуда
  1849 фунтов стерлингов

  Выберите размер

• Несколько размеров

  Правосторонняя паровая душевая кабина Insignia Premium со смещенным квадрантом в черной раме

  1629 фунтов стерлингов

  Выберите размер

О душевых кабинах

Душевые кабины обеспечивают максимальный комфорт при принятии душа.
