Доска под обрешетка под металлочерепицу: правильный шаг и расчет количества

Обрешетка крыши под металлочерепицу, как правильно сделать монтаж, крепление и расчет, какой размер доски выбрать, примеры на видео +фото


Содержание статьи:


1. Монтаж обрешетки под металлочерепицу

2. Монтаж обрешетки — инструкция

3. Крепление металлочерепицы к обрешетке


Обрешетка крыши под металлочерепицу служит основанием для кровли. Принимая во внимание то, что при ее монтаже необходимо учитывать множество нюансов, установку обрешетки лучше доверить опытным строителям. Перед началом работ по укладке кровли следует организовать оптимальные условия для прочного и надежного настила. Именно о том, как можно достичь этой цели и будет идти речь в данном материале.

Монтаж обрешетки под металлочерепицу


Перед тем как приступить к началу работ, следует ознакомиться с теорией монтажа обрешетки, так как важно знать, какой шаг набития необходим для каждого типа профиля. Зачастую доски для контробрешетки имеют разную толщину. Так, например, покупая доски для обрешетки толщиной в 30 мм, в партии могут находиться элементы, ширина которых отличается в ту или иную сторону на 5 мм. Подобное явление встречается повсеместно. Исключение составляют только калиброванные строганные доски. Поэтому на подготовительном этапе важно провести калибровку досок. Только в этом случае доска для обрешетки под металлочерепицу будет соответствовать нормам качества. Данная процедура обеспечит ровность соединений на стыках, а также отсутствие перепадов по высоте.


Толщина доски в 30 мм необходима для безопасности — она должна выдержать вес человека, производящего установку обрешетки. Также допуски распиловщиков вполне способны снизить толщину досок, а поэтому важно иметь запас этого габарита.


Важно помнить, что необрезная или полуобрезная доска для обрешетки под металлочерепицу является не самым лучшим решением, а поэтому этот тип материала не рекомендуется к использованию.


Расчет обрешетки под металлочерепицу проводят по следующим принципам:

  • Шаг обрешетки выбирается в соответствии с типом черепицы, так как различные профили требуют разного шага укладки.
  • Расстояние между брусьями указывается в инструкции к кровле. Его считают от нижней точки первой доски до нижней второй.

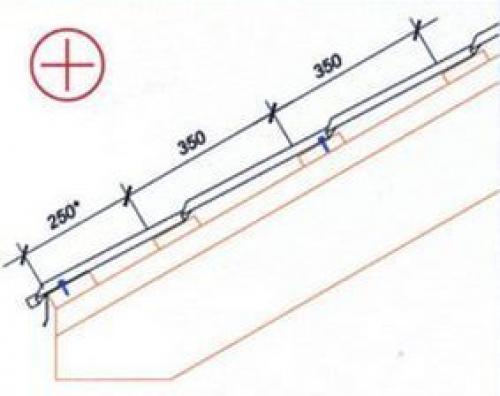

  • Шаг между первыми досками, на которые будут крепиться капельники для металлочерепицы, всегда делается меньшим.
  • На шаг обрешетки влияет угол ската крыши и величина выступа кровли за первый брус обрешетки.
  • Отсутствие или наличие водосточных желобов различных конфигураций также влияет на расчет шага обрешетки под металлочерепицу. Так, при креплении желоба водостока на лобовую доску, выступ обрешетки увеличивается на 30 мм. Также важен и его диаметр.
  • Отсчет выступа кровли выполняют от лобовой доски или от стропильного среза. Чем больше наклон ската, тем сильнее должен быть выступ.
  • Для проведения правильного расчета расстояния между первыми досками необходимо уложить на стропило монтажный уровень длиной 1,2-1,5 метра. Далее измеряется расстояние от нижней части листа металлочерепицы до верхней точки первой волны. Делается отметка.
  • Затем уровень выдвигают подобно листу кровельного материала. К лобовой доске приставляется угольник, на котором отметают точку требуемого выступа. Далее к этой точке доводят уровень. От края лобовой доски к уровню проводят вертикальную линию. Между двумя метками остается расстояние между низом первой доски и верхом второй, которое уже учитывает угол ската крыши и выступ материала кровли.
  • Первая доска для обрешетки под металлочерепицу делается толще других для того, чтобы избежать провисания выступа при креплении кровли.
  • Остальные доски отмеряют от нижней точки второй доски. Интервал подбирается соответственно профилю металлочерепицы. Отметки для обрешетки наносят через каждые два стропила, так как доска может иметь неровный профиль и необходимо будет проводить ее натяжку.
  • После выполнения 3-4 рядов обрешетки, доски можно уложить на скат — это позволяет значительно сократить время проведения процедуры.
  • В одном ряду доски обрешетки соединяются на стропиле. Не стоит укладывать доски внахлест, как при укладке шифера. Не рекомендуется всю систему обрешетки стыковать на одном стропиле — это снижает жесткость конструкции.


При наличии ендов, расчет обрешетки под металлочерепицу и ее укладку производят сверху вниз, учитывая длину «хвоста» кровельного материала. Иногда наличие длинного «хвоста» требует установки дополнительной доски.

Монтаж обрешетки — инструкция


Представим пошаговую инструкцию того, как создается обрешетка под металлочерепицу Монтерей:

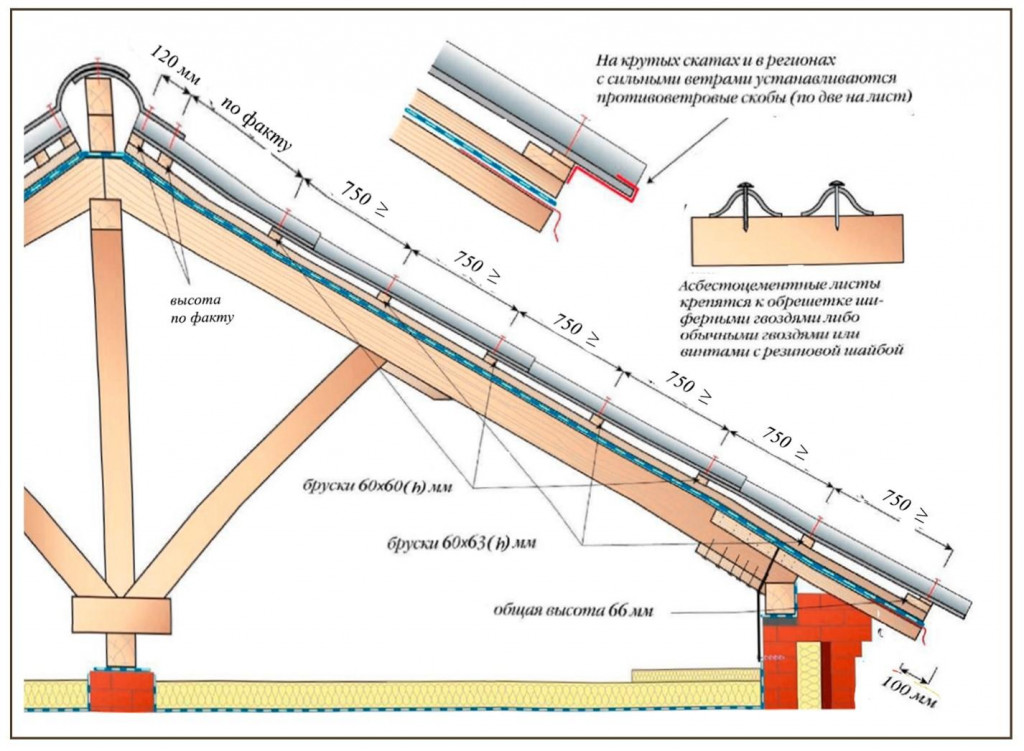

  • Брус для стропил обычно подбирают с профилем не менее 50х150 мм, а под обрешетку используют доски 25х100 мм. Для контробрешетки крыши подходит доска 25х50мм.
  • Шаг стропил для подобной обрешетки составляет 60-90 см.
  • Начальную доску прибивают вдоль карнизного свеса так, чтобы она не выступала за него. Толщина первой доски берется на 10-15 мм больше остальных.
  • Размер обрешетки под металлочерепицу берут таким, чтобы расстояние от доски, выходящей за карниз, к следующей доске было на 5 см меньше чем между всеми остальными. Обычно это либо 300, либо 400 мм. Между остальными досками оставляют интервал в 350 или 450 мм. В каждом отдельном случае шаг обрешетки определяется размером металлочерепицы для крыши.
  • Для проверки правильности интервала между двумя первыми досками, на земле делают специальный макет. Для этого на определенном расстоянии раскладывают 2 обрезка досок параллельно друг другу. После этого на них накладывают элемент черепицы и определяют, достаточно ли выступает черепица или нет. Большой выступ может стать причиной того, что дождевая вода будет переливаться через желоб. Слишком маленький выступ приводит к задуванию воды между лобовой доской и желобом. Неправильный выступ также приводит к деформации листов под нагрузкой от снежных наносов.
  • Разметку выполняют с помощью рулетки, начиная с доски, которая выходит на карниз.
  • Затем выполняют крепление коньковых и торцевых планок.
  • Ветровая доска устанавливается выше обрешетки на высоту листа металлочерепицы (35 — 55 мм) (читайте: «Ветровая планка для металлочерепицы — особенности монтажа»).
  • Для качественного закрепления конька к нему прибивают доски 25х100 мм.


Планируя организованный водосток, перед монтажом кровли необходимо установить кронштейны для крепления водосточных желобов. Также перед установкой металлочерепицы монтируют и карнизную планку. Для начала определяют расположение кронштейнов. Между ними должно сохраняться расстояние 50-60 см. Затем их крепят к нижней доске обрешетки (прочитайте также: «Как сделать обрешетку под металлочерепицу – выбор материала и способа устройства»).


Крайние кронштейны монтируют так, чтобы уклон желоба был равен 5 мм на каждый метр длины. Далее между ними натягивают шнур, по которому устанавливают другие кронштейны. Желоб вставляется в кронштейны. Карнизная планка крепится к обрешетке так, чтобы ее нижний край немного накрывал край желоба. Это необходимо для того, чтобы конденсат легко стекал в водосток. Нахлест карнизных планок по длине не должен быть меньше 10 см. Читайте также: «Как правильно сделать монтаж обрешетки под металлочерепицу – теория и практика».


Правильно установленная обрешетка под металлочерепицу позволяет без лишних усилий уложить кровельное покрытие и обеспечить защиту чердака от влаги.

Крепление металлочерепицы к обрешетке


Крепление металлочерепицы проводят специальными саморезами. Они представляют собой шурупы из оцинкованного сплава с шестигранной головкой, уплотнительной шайбой и буром на наконечнике. Цвет таких шурупов можно подобрать под цвет металлочерепицы.


К выбору шурупов подходят со всей строгостью, так как их срок эксплуатации должен быть равен сроку службы металлочерепицы и обрешетки.


Листы металлочерепицы фиксируются шурупами в нижней части волны, придерживаясь схемы крепления металлочерепицы саморезами. Именно в этой точке кровля плотно прилегает к обрешетке. Саморезы вкручиваются на 2 см ниже ступеньки.


Подробное видео по монтажу обрешетки:


Сам шуруп должен входить в центральную часть обрешетки на глубину в 20 мм. Таким образом, подложка из ЕРОМ деформируется и герметично заполняет собой пространство между листом покрытия и головкой крепежа с шайбой. За короткий срок подложка самостоятельно вулканизируется и образует герметическое соединение (читайте также: «Подложка под металлочерепицу — классификация»).


Крепление металлочерепицы к обрешетке делают с использованием шурупов длиной 28 мм. Если применяется метод вкручивания в верхнюю точку волны листа, то необходимо применять саморезы длиной от 60мм. Но в этом случае не достигается эффект герметизации из-за недостаточной жесткости волны листа.


Завинчивание шурупов проходит очень легко. При этом, благодаря наличию на конце шурупа сверла, не нужно предварительно проделывать отверстия в кровле и обрешетке. При вкручивании шурупов в нижнюю часть листов черепицы достигается наименьшее количество брака.

Шаг обрешетки под металлочерепицу, описание технологии, схемы

Выбор шага обрешетки под металлочерепицу является главным правилом монтажа этого материала, при его нарушении снижается надежность фиксации крыши и ее целостность. В качестве несущей основы используются деревянные доски толщиной от 25 мм, технология их набивки считается сложной, при сомнении в своем опыте этот этап лучше доверить профессионалам. При выполнении работ самостоятельно исключить ошибки помогает расчет шага и составление схемы. Рекомендации производителей учитываются в обязательном порядке, признанные бренды (Grand Line, Монтеррей, Ruukki, Металл Профиль, MeraSystem) указывают точные размеры профиля и требования к каркасу и доборным элементам.

Оглавление:

  1. Схема кровельного пирога
  2. Выбор стройматериалов
  3. Необходимый шаг обрешетки
  4. Особенности технологии монтажа

Стандартная схема у холодных и теплых крыш различается, в первом случае она включает в себя несущие системы, настил и размещаемую под ним гидроизоляционную прослойку. Между металлочерепицей и пленкой предусматривается вентиляционный зазор, рулонные изделия крепятся с небольшим провисанием. Доска для фиксации профилированных листов набивается поверх конробрешетки высотой не более 2 см. При всех своих преимуществах (простота и бюджетность) такой вид кровли выбирается редко, как из-за высоких теплопотерь, так и из-за гулкости черепицы во время дождя.

Схема пирога для утепленного типа более сложная, она включает в себя паробарьер с внутренней стороны чердачного помещения, стропила и продольные прогоны, удерживающие изолирующие материалы (преимущественно минвату), гидроизоляционную прослойку, не препятствующую выводу влаги изнутри, каркас и черепицу, в нужных местах устанавливаются контррейки и элементы аэрации. По аналогии с предыдущим вариант при строительстве такой крыши между покрытием и остальными слоями оставляется вентиляционный зазор. Принимаются дополнительные меры по выводу внутреннего конденсата, он не должен накапливаться в утеплителе. Функции контробрешетки также остаются неизменными – рейки фиксируют гидроизоляционную пленку к стропилам.

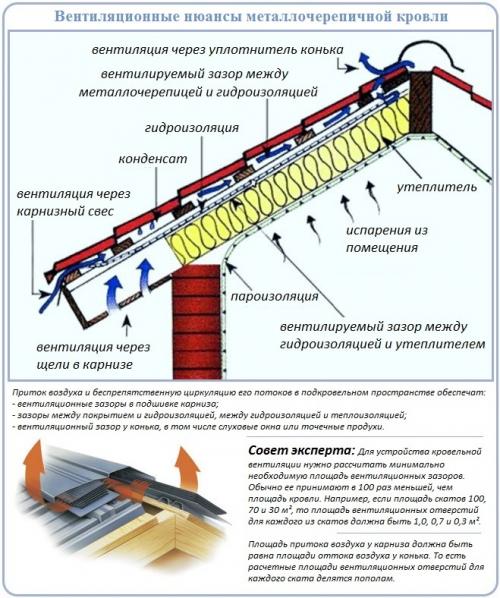

Обрешетка является обязательной частью несущей системы, она обеспечивает вентилирование внутреннего пространства. При правильном ее расположении и дополнении элементами аэрации влага не накапливается на гидроизоляционной прослойке и не конденсируется на металлочерепице. Края пленки выводят к водосточным желобам.

В зависимости от частоты расположения досок выделяют два вида настила: сплошной и решетчатый. В первом случае деревянные бруски укладываются с минимальным зазором между соседними изделиями, 10 мм достаточно для создания хороших условий вентилирования и снижения к минимуму риска крепежа черепицы к пустоте. Рекомендуемая ширина доски при таком способе составляет 100 мм, минимальная толщина – 32, сечение бруса – 50×50. Этот вариант считается затратным, такая схема выбирается редко (при строительстве плоских крыш и использовании более мягких материалов для настила или при обустройстве сложных проектов с мансардой).

Решетчатая обрешетка считается классической, несущих способностей обычных досок при расположении в нужных точках достаточно для удержания оцинкованного металла. Вес 1 м2 Гранд Лайн и аналогичных востребованных марок с толщиной в пределах 0,4-0,55 мм варьируется от 3,7 до 6 кг соответственно, нагрузка распределяется равномерно. Усиление требуется только на отдельных участках: возле дымоходов, ендовах, в местах примыкания к мансардным окнам и другим надкровельным конструкциям.

Выбор материала

Для создания несущей основы лучше всего подходит древесина хвойных пород, они легко поддаются обработке и имеют требуемую степень жесткости и биологической устойчивости. Из лиственных однозначно не рекомендуется применять березу и аналогичные хрупкие сорта. Обрешетка под металлочерепицу набивается исключительно из обрезных досок с одинаковой толщиной и влажностью не более 20%, если нужно – специально просушенных. Все деревянные элементы перед монтажом проходят обработку антисептиками и антипиренами.

Сечение каркаса зависит от сложности конфигурации кровли и ожидаемых нагрузок. Квадратный и прямоугольный брус 50×50 и 40×60 используется только в случае чересчур большого шага стропильных ног (от 1 м и выше). Доска сечением 25х100 мм считается стандартной, этот размер востребован больше всего, 32×100 покупается при обустройстве сложных крыш или фиксации черепицы к оцинкованному листу. Для прибивания обрешетки к стропилам применяются гвозди с диаметром 3-3,5 мм и длиной, превышающей толщину древесины как минимум вдвое. Увеличивать их размеры не рекомендуется, это чревато разрушением досок. На каждый участок крепежа понадобится не менее 2 штук гвоздей, они приобретаются с небольшим запасом.

Расчет шага, факторы влияния

Черепица характеризуется четкими требованиями к каркасу, произвольный шаг в данном случае исключен. Ее профиль имеет неоднородную прочность и жесткость, направление листа неизменно. Максимальная надежность крепежа к несущему основанию достигается при его расположении на дне волны, иначе он будет вырываться. Главным фактором, определяющим шаг набивки, является длина волны. Дополнительно учитываются: величина уклона ската крыши, наличие или отсутствие водостока (при монтаже его к лобовой доске выступ первой линии обрешетки под металлочерепицу смещается на 30 см) и тип профиля.

При использовании прямоугольных разновидностей с капиллярными стыками (например, Каскад) шаг досок варьируется от 60 до 90 см. Для видов с высоким профилем и Z-соединениями (Андалузия и ее аналоги) это значение меняется от 40 до 70 см. Шаг обрешетки для Монтеррей и других видов без дополнительных замков зависит от расстояния между поперечными волнами, точное значение приведено в таблице:

Шаг волны, ммРасстояние от первой обрешетки (планки карниза) до второй, ммПоследующий шаг, мм
300230300
350280350
400330400

Длина модуля (L) у большинства востребованных марок (Grand Line, Mera System, Металл Профиль, Монтеррей, Ruukki, Stynergy) варьируется от 300 до 400 мм. При необходимости получения величины отступа от первой планки до середины второй при покрытии крыши листами с нестандартной волной используется простая формула L-70мм, последующий шаг доски под металлочерепицу совпадает с параметрами ее профиля. При таком подходе несложно составить схему расположения всех поперечных балок кровли. Вне зависимости от шага на участке конька они укладываются всплошную.

Особенности технологии набивки обрешетки

К работам приступают после укладки гидроизоляционного слоя пирога, фиксировании его к стропилам тонкими рейками высотой не более 20 мм и прикреплении кронштейнов для водосточных желобов. Для набивки применяются обработанные и хорошо просушенные бруски с проверенными размерами, при наличии ендовы – подрезанные под определенным углом. Первый ряд укладывается с особой тщательностью, от него отмеряют все последующие планки. Для компенсации перепада профиля он должен быть на 1-2 см выше остальных, при использовании досок со стандартной толщиной сверху набивается еще одна планка.

Все последующие поперечные элементы располагаются с учетом выбранного шага, будущий крепеж должен совпадать с серединой набиваемого бруса. На участках примыкания к надкровельным конструкциям и ендовах выполняется сплошная обрешетка или увеличивается ширина доски. Это же относится и к коньку, прогибание металлочерепицы на верхнем участке крыши недопустимо. С этой целью по обоим сторонам размешают по 2 дополнительные доски с зазором около 5 см между собой. В дальнейшем они также применяются для крепления самого конька.

К монтажу кровельного покрытия приступают через 2-3 дня, для исключения риска смещения обрешетки под листами черепицы все элементы должны устояться. При достаточной толщине досок (от 25 мм и выше), использовании контрреек и качественных антисептиков несущая основа прослужит долго и в дополнительном обматывании брусьев гидроизоляционной пленкой нет необходимости. К важным требованиям технологии относят обеспечение свободного вывода влаги и нахлеста мембран на 5 см как минимум.
