Дом из газоблока своими руками

Каждый человек мечтает о собственном жилище, в котором будет проживать его семья. С течением времени строительные технологии шагнули далеко вперед, поэтому ограничиваться такими материалами, как кирпич и дерево не приходится. На сегодняшний день существуют новые материалы для строительства, один из которых – газобетон. Дом из такого материала будет служить вам много лет, не теряя своих первоначальных характеристик во время эксплуатации. Прочитав эту статью, вы узнаете, как построить дом из газоблока своими руками.

Содержание

Достоинство газоблока
Что нужно знать перед строительством
Чем скреплять газобетонные блоки – раствором или клеем?
Подготовительные работы
Технология строительства
Начало работ – подготовка основания под фундамент
Устройство опалубки и укладка арматуры
Заливка фундамента
Кладка стен из газобетонных блоков
Подоконники и окна
Установка перемычек
Армопояс
Монтаж плит перекрытия
Устройство кровли
Видео
Фото

Достоинство газоблока

Достоинства газоблока

Газобетон – прекрасная альтернатива кирпичу, так как он отличается своими хорошими теплоизоляционными свойствами, надежностью, прочностью и долговечностью. Этот материал уже завоевал почтение у большинства строителей и застройщиков, так как он имеет множество достоинств. Какие же они?

Именно за эти характеристики, газоблоки набирают все больше популярности:

Газобетон имеет низкую теплопроводность, поэтому здания из него имеют гораздо лучшие теплофизические показатели, чем дома из кирпича, бетона или дерева.
Пористая структура газобетона наделяет стены высокой воздухо и паропроницаемостью. Дома, построенные из газоблоков, имеют постоянную регулировку влажности воздуха и циркуляцию воздухообмена, благодаря которым создается хороший микроклимат, такой же, как и в натуральных деревянных домах.
Газоблоки изготовлены по точным размерам с минимальными допусками и гладкой поверхностью, поэтому при кладке стен можно пользоваться специальным клеем, что ускорит процесс строительства и предотвратить образование мостиков холода в ходе эксплуатации. Также процесс ускоряется, ввиду больших размеров блоков.
Газобетон огнестойкий и экологический материал.
Материал имеет пористую структуру, благодаря которой вес блоков и соответственно нагрузка на фундамент не такая, как у других строительных материалов. Это позволяет снизить расходы на устройство фундамента.
Благодаря своей высокой прочности, газобетон не ломается, не крошится и сохраняет первоначальный внешний вид.
По мнению многих специалистов, здание из газобетона способно прослужить больше 30 лет.
Газобетон обладает высокой абсорбирующей поверхностью, что позволяет хорошо схватываться со штукатуркой и другими материалами.

Такие преимущества позволяют использовать материал для строительства собственного дома.

Из-за пористой структуры газобетон легко накапливает влагу и способен хранить ее долгое время, а это приведет к промерзанию стен и образованию на них плесени. Поэтому при работе и во время дальнейшей эксплуатации материал следует уберечь от внешних факторов.

Что нужно знать перед строительством

Что нужно сделать перед строительством дома

Если вы первый раз будете строить свой дом, вам нужно знать, что первым делом нужно заняться бумажной работой. Ведь просто построить дом на участке вам никто не даст. Сначала нужно получить разрешение на строительство, чтобы его одобрили власти в вашей местности. Поэтому нужно подготовить нужные документы, среди которых и план будущей постройки.

Не все могут сделать чертежи дома, ведь для этого нужно специальное образование. Поэтому вы можете обратиться к специалистам, которые за определенную сумму смогут вам перенести дом вашей мечты на бумагу. Иной вариант – бороздить просторы интернета в поисках проекта дома. В таком случае будьте осторожны, ведь вы не знаете, кто их сделал и правильно ли.

Такой план обязательно должен иметь:

фундамент;
этажи с разрезами;
стропильную конструкцию крыши и расчет поверхности кровли;
дверные и оконные проемы.

Нужно заранее определиться с дизайном постройки. Газобетон можно резать, поэтому вы можете изготовить различные арки, колонны и красивые проемы. Вариантов много, дизайн может быть разным, в зависимости от вашего желания.

Еще один важный момент перед началом строительства – закупить материал. Чтобы избежать дополнительных финансовых затрат, нужно купить столько блоков, сколько потребуется. Но как рассчитать газоблоки на дом так, чтобы избежать недостатка и излишка материала? Тут нужно учитывать размеры самого дома и газобетонных блоков. Первым делом нужно узнать площадь стен.

Все размеры должны быть указаны в плане дома. К примеру, одна стена имеет длину 12 м, а другая – 10 м. Таких стен будет по две. Все их нужно добавить:

12+12+10+10=44 м

Получается, что по периметру мы имеем длину в 44 м. Но, дом тоже имеет высоту, поэтому ее нужно умножить на периметр. Предположим, высота дома 4 м. Тогда получается:

44×4=176 м²

Итого, площадь стен вашего дома 176 м². Исходя из этих данных, вам нужно рассчитать количество блоков, которые продают кубометрами. Для этого толщину блока (0,3) нужно умножить на площадь:

176×0,3=52,8 м³

Итак, чтобы выложить наружную коробку дома, вам потребуется 53 м³газоблоков. Для внутренних стен расчет такой же. Учтите, что впритык материала брать нежелательно, лучше накиньте сверху 10% чтобы во время строительства вам хватило блоков.

При транспортировке блоки должны быть обтянуты герметической пленкой, чтобы влага не разрушала материал еще при перевозке. Более того, газоблоки нужно укрепить, чтобы после доставки они небыли повреждены, учитывая то, какие есть дороги.

Хранить газобетон нужно обязательно в сухом месте, где он не наберется влаги. Укройте его под навесом, во избежание попадания атмосферных осадков. Важно обеспечить ровную поверхность, чтобы уложить блоки. Тогда материал будет храниться правильно, не теряя своих качеств.

Чем скреплять газобетонные блоки – раствором или клеем?

Цемент и клей

Как говорилось раньше, одним из достоинств газоблока является то, что фиксировать его можно как с помощью обычного раствора, так и с использованием специального клея. Какой же материал выбрать для работы? Следует учитывать, что каждый из них обладает как определенными преимуществами, так и недостатками.

В использовании клея есть следующие плюсы:

идеальные стыки;
очень ровная кладка стен;
нет мостиков холода;
с ним проще и легче работать.

Но важно учесть, что:

в ходе эксплуатации клей будет выделять различные токсины;
его цена гораздо выше, чем у раствора.

Обычный же раствор состоит из воды, цемента и песка. Из минусов следует отметить, что производить кладку несколько труднее, чем с использованием клея, так как постоянно нужно следить за ровностью кладки. Но исправлять эти неровности с использованием раствора гораздо легче.

Определенных правил и законов при выборе нет. Отталкиваясь от вышесказанного, вы можете сами определить, какой именно материал использовать.

Подготовительные работы

С чего начать строительство частного дома

Чтобы построить дом из газобетона, первым делом нужно выполнить некоторые подготовительные работы, без которых строительство не начнется:

первым делом вам нужно обеспечить электричество на стройплощадке, чтобы и свет был, и инструмент можно было подключать;
организовать место для хранения газобетона;
подготовить место, которое будет служить как склад для расходных строительных материалов;
доставить на объект нужный инвентарь, инструменты и оборудование;
привести материал, необходимый для работ (газобетон, цемент, песок, щебень) минимум на неделю работы;
произвести геодезическую подготовку;
изучить план здания, приемы и способы ведения работ и организовать безопасность рабочего места.

Выполнять кладку нужно при температуре от 5 до 25ºC. Если температура среды выше 25ºC, то при выполнении работ, газобетон нужно постоянно смачивать водой.

Технология строительства

Строительство из газобетонных блоков

Технологию строительства домов из газобетонных блоков начали использовать в Европе, откуда она и пришла к нам. Уже на протяжении многих лет газобетон является популярным материалом, который хорошо зарекомендовал себя, благодаря своим свойствам. Многие десятилетия такие дома стоят в большинстве стран Канады, Азии и Европы.

Многие люди без опыта строительства знают технологический порядок выполнения работ в общих чертах. Давайте подробно рассмотрим, что предстоит сделать, для постройки здания:

Обустройство фундамента. Ввиду того что газобетон относительно легкий материал, делать усиленный фундамент необязательно, все зависит от этажности, размещения грунтовых подземных вод и типа грунта на месте строительства. В основном для дома из газоблока выбирают ленточный или монолитный фундамент. Работы по его устройству могут длиться 3 недели и больше. Обратите внимание, что пористость материала способствует повышенному поглощению воды, поэтому обязательно нужно провести гидроизоляционные работы, уделив им особое внимание.
Кладка стен. Возводить стены из газоблока гораздо легче, чем из кирпича. Так как блоки большие и ровные, выполнить ее можно очень быстро. Главное – выбрать кладку и строго придерживаться схемы. Если дом будет с двумя этажами и больше, важно усилить стены, сделав конструкцию надежной и прочной. Для этого используются армированные пояса, тогда периметр дома будет дополнительно укреплен.
Чтобы выполнить кладку стен, используют раствор или специальный клей, который наносят специальным инструментом или гребенчатой лопаткой. Благодаря ей можно добиться ровного технологического миллиметрового слоя. Чтобы выровнять блоки по уровню применяется резиновый молоток, которым постукивают сверху блока. Это не повредит блок и обеспечит равномерность кладки. Следует отметить, что стены из газоблока после возведения практически не дают усадки. Получается, что выполнять отделочные работы можно сразу, благодаря чему сок строительства существенно снизится.
Перекрытие дома – важная часть строительства. Для газобетонного дома они могут быть монолитными, из дерева, бетонных плит или комбинированными.
Еще одним немаловажным этапом является строительство крыши. Вам сразу же нужно рассчитать кровельную поверхность, закупить материал и сделать стропильную систему крыши, а также обшить ее кровельным материалом.
Остекление окон готовой коробки. Следует выбрать стеклопакет, чтобы обеспечить звуко и теплоизоляцию.
После чего нужно провести внутреннюю отделку: проложить инженерные коммуникации, такие как канализация, водоснабжение, отопление, электроснабжение, обустроить основание пола, возвести внутренние перегородки, подготовить поверхность стен для финишной отделки и выполнить ее.
Завершающая отделка фасада. На этом этапе подшиваются свесы карнизов к крыше, и устанавливается система отвода воды. Ну и непосредственно происходит отделка стен. Благодаря ей можно достичь следующих целей: выровнять поверхность, скрывая неровности, защитить материал от механических повреждений и попадания влаги, придать дому красивый эстетический вид.
Последний этап – ландшафтный дизайн. Вы можете украсить участок, озеленить его, построить забор и сделать декор.

Если вы будете придерживаться этих технологий, ваш дом будет стоять долго, не теряя своих качеств, он будет уютным и теплым, а грибок и плесень не будут тревожить вас.

Итак, теоретически вы уже подготовлены, можно переходить к практике, чтобы узнать, как построить дом своими руками.

Начало работ – подготовка основания под фундамент

Ленточный фундамент

Первое что нужно сделать, разметить участок, на котором будет построен дом. Делается это для ориентировки, чтобы вырыть траншею под фундамент. Для этого вам необходимы веревка, молоток и колья. Дальше по схеме:

расчистите место под стройку: уберите мусор и мешающие предметы, если место поросло большими сорняками, их тоже нужно убрать;
теперь сделайте разметку. Для этого, отталкиваясь от чертежей, забейте колья по углам здания. Следует отметить, что ленточный фундамент возводится под каждую стену, повторяя контур здания. Именно это вам нужно сделать на земле. По этой разметке вы будете рыть траншею, поэтому все нужно делать ровно, соблюдая размеры и ширину фундамента;
после того как колья забиты ровно, нужно измерять диагонали. Когда они совпадут с чертежами, смело натягивайте веревку между ними.

Натягивать веревку следует жестко, чтобы не было провисаний.

Теперь можно переходить к следующему этапу – выкапывание траншеи. Рытье траншеи начинается с поиска самой низкой точки участка. Рассчитывать глубину фундамента нужно именно от нее. Учтите, что размер готового котлована должен быть идентичным размеру дома исходя из проекта.

Для работы вам потребуются лопаты и рабочая сила, так как самому все работы сделать будет не только тяжело, но и долго. В крайнем случае, если позволяют обстоятельства, можно нанять специальную технику. Стенки траншеи нужно сделать вертикальными, а дно – ровным. Чтобы проверить это, в процессе рытья пользуйтесь отвесом, так как исправить что-то после завершения будет сложнее. Глубина фундамента зависит от грунта и этажности здания. Он может быть малозаглубленный – от 50 до 70 см для небольших домиков, и заглубленный – от 1 до 2 м.

Обязательно сделайте подушку для фундамента на дне траншеи. Насыпьте туда песок или щебень слоем от 10 до 20 см. Хорошенько утрамбуйте все и уложите сверху слой рубероида. Это обеспечит хорошую гидроизоляцию, не позволяя фундаменту впитывать влагу.

Устройство опалубки и укладка арматуры

Устройство опалубки

Из досок, фанеры или других деревянных материалов нужно собрать щиты. Соединять элементы между собой можно саморезами или гвоздями. Если вы живете в районах с суровым климатом, поднимайте опалубку на 40–50 см над уровнем грунта, чтобы стены под толщей снега не промерзали. А когда климат не так суров, цоколь можно делать и 30 см. Затем натяните леску по периметру так, чтобы она соответствовала уровню заливки бетона в фундамент.

Этот этап включает в себя не только устройство опалубки, но и проведение нужных коммуникаций. Ведь если не сделать это заранее, отверстия под канализацию или водопровод нужно будет делать в готовом фундаменте.

Чтобы усилить фундамент, в него нужно поместить арматурную сетку. Она будет помещена в опалубку. Чтобы сделать такой каркас, вам понадобится прутья арматуры Ø14 мм и стальная гибкая проволока. Прутья нужно связать в сетку проволокой. Изготавливая ячейки, придерживаться определенных размеров необязательно. В среднем это ячейки 20×20 см размером, равным размеру траншеи.

Чтобы бетон полностью покрыл арматурную сетку, ее нужно устанавливать не заподлицо с верхней частью траншеи, а ниже на 5–10 см.

Теперь все готово к заливке бетона.

Заливка фундамента

Этот этап работ можно разделить на несколько шагов:

Определение нужного объема бетона. Чтобы вычислить, сколько смеси уйдет на заливку, существует формула: V=S×L, где:
V – нужный объем бетона,
L – длина фундамента,
S – площадь поперечного сечения.
А чтобы узнать значение площади, достаточно умножить высоту ленты на ее ширину. Например, длина ленты фундамента составляет 44 м, высота 1,3 м, а ширина 0,5 м. Чтобы определить сечение, высоту умножим на ширину: S=1,3×0,5=0,65 м². После чего: V=44×0,65=28,6 м³.Получается, что для заливки вашего фундамента потребуется 28,6 м³ бетонного раствора.
Теперь вам нужно решить, заказать бетон у строительной компании либо же сделать его самостоятельно. Проще всего заказать раствор – это будет быстро, без лишних усилий, только вот стоит услуга дороже. Если вы хотите сэкономить, можете сами сделать бетон, такой процесс более трудоемок. Лучше иметь бетономешалку, ведь замешивать такой большой объем вручную нереально. Чтобы бетон получился качественный, четко придерживайтесь пропорций: 1:1:3 – цемент, щебень, песок. Воду нужно добавлять до тех пор, пока смесь не станет необходимой консистенции.
Если вы никогда не выполняли заливку бетона, вам следует знать, что неправильно вываливать в траншею весь бетон. Важно заливать бетон ровным слоем по 20–30 см, чтобы бетон вышел монолитным. Спешка в этом деле не нужна, так как фундамент – основание и опора дома, которая позволяет стоять ему долгое время.
Важно выгонять воздух из бетона, трамбуя каждый слой. Для этого воспользуйтесь вибратором. Если такого не имеется, просто уплотняйте бетон палкой или арматурой. Заливку проводить до тех пор, пока не дойдете до уровня лески. Чтобы лучше утрамбовать бетон, постукивайте киянкой по опалубке с наружной стороны.
После окончания заливки поверхность фундамента нужно выровнять при помощи мастерка.

Бетон нужно накрыть

Фундамент залит. Цемент высохнет за 3–5 дней, но дойти до нужной «кондиции» и набраться прочности он сможет только через месяц. Чтобы осадки не попадали на поверхность и не размывали бетон, всю поверхность следует чем-то накрыть, можно использовать полиэтиленовую пленку. Если вы строите в летний период и на дворе жарко, состав нужно время от времени увлажнять, чтобы бетон не потрескался. Через 10 дней можно убрать опалубку.

Гидроизоляция фундамента

Перед тем как приступать к возведению стен, нужно произвести гидроизоляционные работы. Цоколь можно обмазать битумом и постелить несколько слоев рубероида.

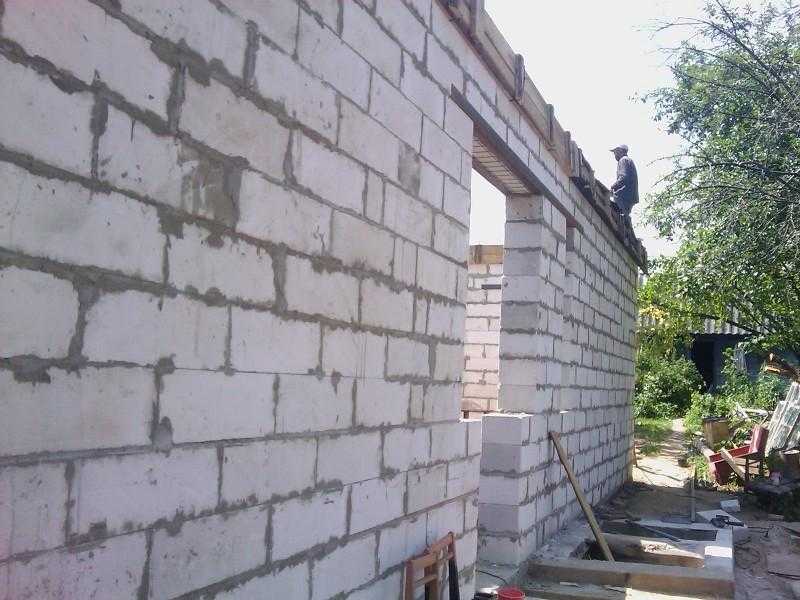

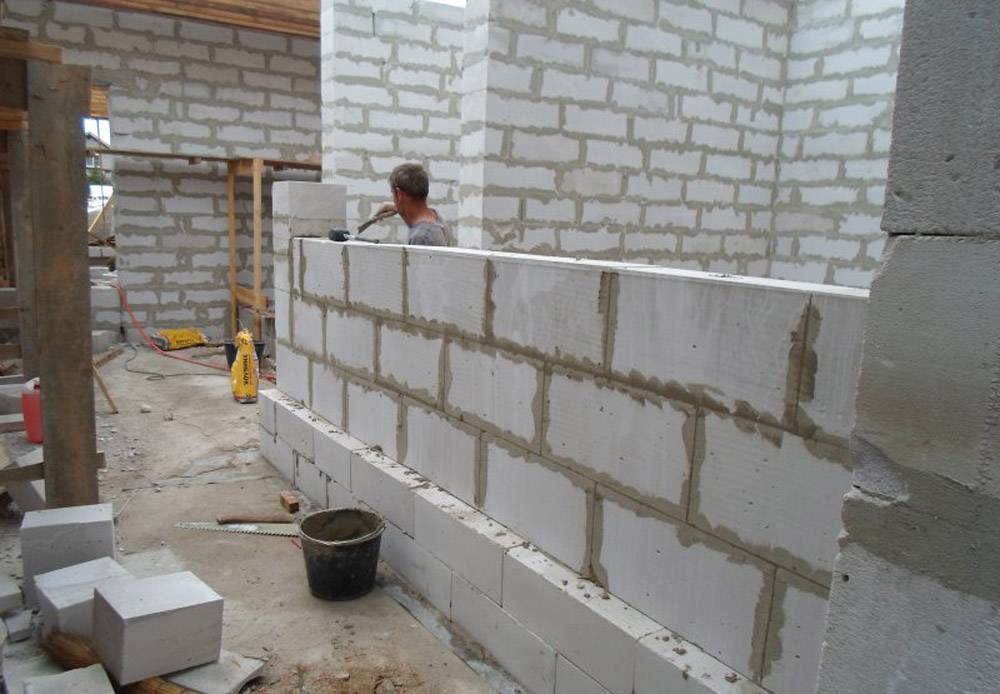

Кладка стен из газобетонных блоков

После высыхания бетона, вы можете браться за строительство стен здания. В этой статье мы рассмотрим процесс кладки стен, методом шип-паз. Итак, на подготовленную поверхность нужно выложить первый ряд блоков. Любой строитель знает, что первый ряд самый главный, так как на него будут ориентироваться другие рады. Когда первый ряд выставлен неровно, все здание будет кривым.

Для работ вам понадобятся:

строительный уровень;
веревка или шнур;
электрический или ручной штроборез;
резиновая киянка;
щетка для удаления пыли из штробы;
ножовка с крупными зубцами;
мастерок;
арматура Ø8 или 10 мм;
кельма или зубчатый шпатель;
рубанок для газобетона.

Чтобы уложить первый ряд, специалисты рекомендуют использовать цементный раствор. Пускай он будет дольше сохнуть, но вы сможете проложить первый ряд строго по уровню. Толщина слоя раствора должна составлять не меньше 1 см. Для выравнивания перепадов этого достаточно.

Первым делом нужно приготовить раствор.Есть несложный рецепт для приготовления. Вам будут нужны:

лопата;
ведра;
корыто;
боровой песок;
цемент;
мыльный раствор;
вода.

Итак, подготовьте корыто и засыпьте в него 1 лопату цемента, 3 лопаты песка и тщательно перемешайте их. Налейте в ведро воду и добавьте в нее 1 каплю моющего средства для посуды. Такая мыльная вода поможет не оседать на дно цементной смеси и замешивать раствор будет легче.

Раствор

Теперь добавляйте воду в смесь песка и цемента. Определенной мерки нет, нужно смотреть по консистенции, чтобы раствор был не слишком жидкий и не слишком густой. Раствор помешивайте лопатой. Важно обеспечить хорошее качество и вязкость, чтобы он хорошо ложился. Так как такого количества будет недостаточно, порцию можно делать больше. Главное – придерживаться пропорции 1:3.

После приготовления, можно приступать к кладке. Технология проста – начинать возводить стену нужно с углов. На слой раствора установите угловые блоки с обеих сторон стены. При помощи киянки и уровня выставите их идеально ровно. Затем натяните леску или шнур от одного угла к другому. По ней будут выкладываться следующие блоки. Когда стена больше 10 м в длину, посредине ряда тоже кладут блок, чтобы шнур не провисал, так как он должен быть хорошо натянут. После чего по всему периметру и перегородках прокладывается первый ряд блоков. Для их подгонки используйте резиновую киянку, которой нужно постукивать по блокам. Понятно, что не всегда длина стены будет кратна блокам, поэтому некоторые из них нужно будет подгонять по размеру. Тут-то вам и понадобится ножовка.

Порезка газобетона

Во время кладки не увлекайтесь, чтобы не заложить дверные проемы.

Как только первый ряд готов, подождите 2–3 часа, чтобы раствор схватился. После его высыхания, поверхность блоков следует обработать рубанком, чтобы придать ей шероховатости, тогда следующий ряд ляжет гораздо ровнее. Теперь вместо раствора можно использовать специальный клей. Наносить его нужно зубчатым шпателем. Второй и третий ряды делаются по той же схеме, что и первый. Только теперь рады нужно перевязывать с предыдущим, передвигая блоки наполовину. Сдвигать блок можно минимум на 8 см. После чего процесс кладки повторяется.

Сохнуть клей будет гораздо быстрее, чем раствор, поэтому долго ждать не надо, работа должна выполняться в быстром темпе.

Если вы строите большой дом, стены требуется усилить. Для этого в каждом 3 или 4 ряде нужно делать армирование кладки. Возьмите штроборез и сделайте 2 параллельных канала в блоках. Их ширина должна быть 4 см, а расстояние от края блока – 5–6 см. Щеткой удалите из них пыль и установите туда 1–2 арматурных прутка. После чего заполните все цементным раствором или клеем. Высыхания ждать не нужно.

Подоконники и окна

Армирование

Там, где будет оконный проем, нужно проштробить две параллельных линии. Их размер должен быть больше размера оконной рамы на 30 см, по 15 с каждой стороны. Штробы очистите щеткой от пыли и заложите в них арматуру Ø8 или 10 мм и замажьте все раствором. При кладке не стоит закладывать проемы. Их лучше делать сразу. Есть вариант выпилить их позже, но это лишняя трата материала и сил.

Установка перемычек

Монтаж опалубки для перемычек

Когда дело движется, вам нужно будет установить перемычку над дверным и оконным проемом. Чтобы сделать все правильно, нужно:

Над окном уложить доску.
Снаружи проложить блоки, толщиной в 15 см.
Внутри блоки, толщиной 10 см.
По центру блок толщиной 15 см, распиленный пополам.
Сделать каркас из арматуры Ø12 мм.
Установите готовую конструкцию между блоками.
Остается залить все бетоном.

Сделать дверные проемы можно таким же способом, хотя есть и другие варианты, по сооружению перемычки. Ее можно сделать из железобетона, металлических уголков и залить бетоном, сделав опалубку.

Можно купить готовые перемычки, которые легко устанавливаются.

Армопояс

Армопояс для газобетона

Когда кладка стен подходит к концу, последний ряд нужно усилить, организовав армопояс. Благодаря ему можно обеспечить целостность конструкции. Чтобы залить армопояс, из блоков толщиной 10 см нужно сформировать по периметру всех стен опалубку, проложив их параллельно друг к другу. В получившуюся канавку нужно проложить арматуру. После чего приготовьте бетон и залейте все по периметру.

Чтобы упростить задачу по установке мауэрлата для крыши, в армопояс можно вставить шпильки из металла с резьбой. Их можно приварить к арматуре. Важно придерживаться точных размеров, чтобы они возвышались на одном уровне. Сделав это, устанавливать мауэрлат будет гораздо легче.

Монтаж плит перекрытия

При строительстве многоэтажного дома, вам нужно сделать перекрытие, разделяющее этажи. Его можно сделать из дерева, металла, бетона и железобетонных плит. Перекрытие обязательно должно опираться на армопояс. Если стены дома отделены друг от друга меньше чем на 6 метров, можно использовать плиты из газобетона, которые обладают теми же свойствами, что и стены из газоблока. Плиты устанавливают на армированный пояс, стыки между плитами заполняются раствором. Торцы плит снаружи нужно закрыть топорными блоками.

Понятно, что сами вы бетонные плиты поднять не сможете, поэтому для работы вам потребуется тяжелая техника – а именно кран, который будет поднимать плиты на нужную высоту. Вам нужно направлять плиту, чтобы правильно ее установить.

Перекрытие дома деревянными балками

Другой вариант перекрытия – использовать деревянные балки. Их высота может быть 150–300 мм, а ширина – 100–250. Их концы нужно срезать под углом 60–80˚, обработать антисептиком и просмолить. После чего эти концы оборачиваются в рубероид и укладываются в ниши на глубину от 150 мм. При этом зазор между балкой и стеной остается 30–50 мм. Устанавливать их нужно с шагом в 600–1500 мм. Потом делается обрешетка и ложится настил.

Такие перекрытия бывают разных видов:

цокольные – перекрытие между цоколем и первым этажом;
междуэтажные – разделяющие этажи;
мансардные – перекрытия между этажом и мансардой;
чердачные – разделяет этаж дома от чердака.

Перед тем как делать крышу, вам нужно сделать чердачное или мансардное перекрытие, в зависимости от типа кровли.

Устройство кровли

Крыша дома из газобетона

Последний этап строительства коробки дома – возведение крыши. Первым делом вам нужно определиться с тем, какую именно крышу делать, так как они делаться на такие типы:

односкатная крыша;
двускатная крыша;
мансардная крыша.

Какую крышу делать, вы выбираете сами. Главное, что нужно сделать при любом типе кровли – провести гидроизоляционные, теплоизоляционные и пароизоляционные работы.

Если стоить мансардную крышу, то обязательно нужно позаботься и о шумоизоляции.

Рассмотрим устройство распространенной двускатной крыши. Итак, на подготовленные шпильки из металла по периметру нужно установить мауэрлат – брус, который будет служить опорой для стропил. На этом этапе нужно проложить под брус 1 или 2 слоя рубероида для гидроизоляции. Теперь к мауэрлату нужно прикрепить стропила, сечением 7×15 см. Прикреплять стропила к брусу можно разными способами, которые показаны ниже.

Соединение мауэрлата со стропильной ногой

Верхняя часть стропил внахлест притягивается друг к другу так, чтобы край одного стропила перекрывал край другого. Затем их нужно скрепить гвоздями или болтами. Чтобы усилить конструкцию, параллельные стропила соединяют между собой при помощи доски.

Чтобы распределить нагрузку и укрепить стропила, нужно скрепить их между собой ригелем. Это балки сечением 5×15 см, которые нужно прибить гвоздями к стропилам. Закреплять их нужно немного выше середины кровли. А чтобы придать дополнительную прочность крыше и избежать провисания стропильной системы, дополнительно нужно поставить вертикальные стойки.

После этого нужно закрепить слой гидроизоляции сверху стропил. Под гидроизоляцией закрепляется утеплитель, минеральная вата или пенопласт. И в конце нужно проложить пароизоляцию, прикрепив ее рейками к стропилам. Осталось сделать обрешетку, фронтон и постелить кровельный материал.

На сегодняшний день кровельных материалов большое разнообразие, шифер – уже прошлый век. Теперь ваша кровля может быть не только надежной, но и красивой. В качестве материала вы можете выбрать:

металлочерепицу;
керамическую черепицу;
битумную черепицу;
профнастил;
композитную черепицу;
цементно-песчаную черепицу.

Готовый дом из газоблока

После того как крыша будет полностью обшита кровельным материалом, работы по строительству вашего дома завершены. Но это далеко не конец, ведь вам еще придется многое сделать: устройство пола, перегородок, внутренние работы, обшивка стен снаружи, проведение коммуникаций, установка дверей и окон и многое другое. Но основную работу вы уже сделали – готовая коробка дома из газоблока уже возведенная. И что самое важное – этот дом вы построили сами!

Видео

Посмотрите анимационное видео, в котором показано, как построить дом из газобетона:

Автор этого видео рассказывает о том, как он строил дом из газобетона:

Фото

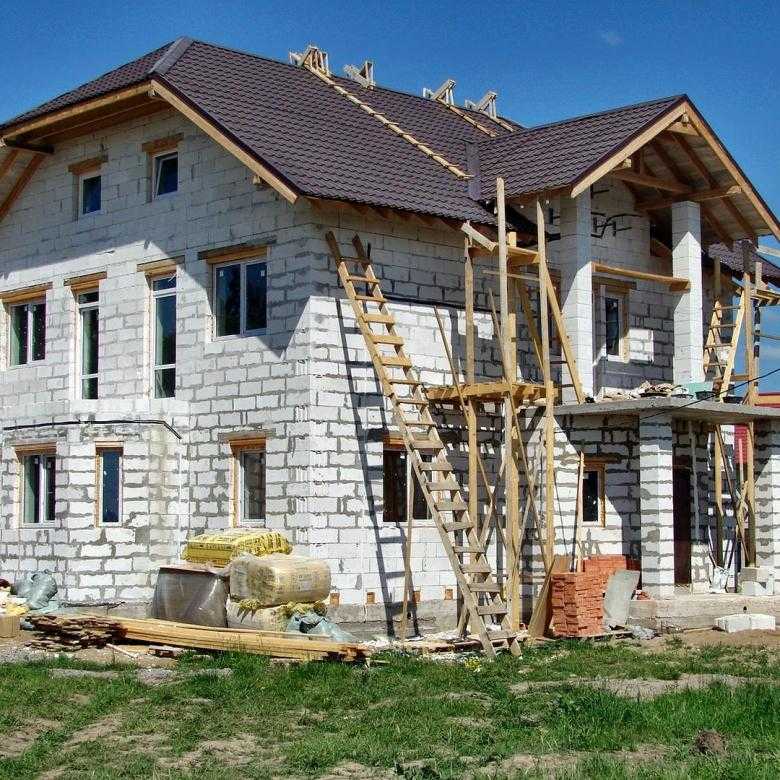

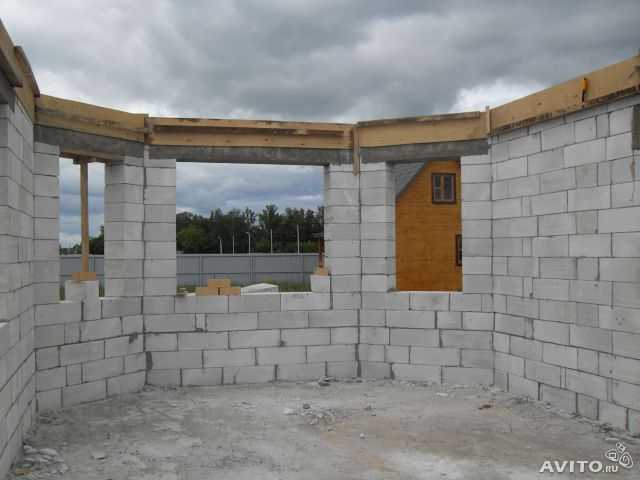

Дом из газоблоков до отделки

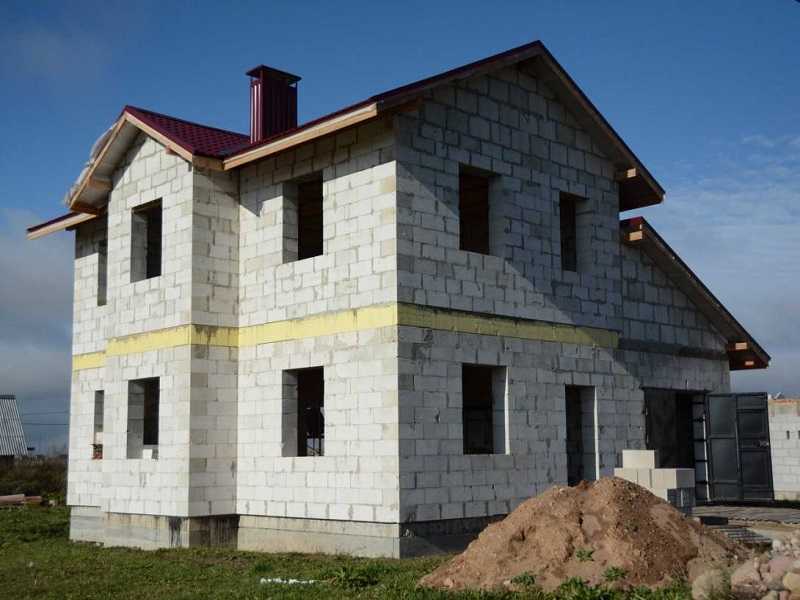

Дом перед отделкой

Отделка дома декоративным кирпичом

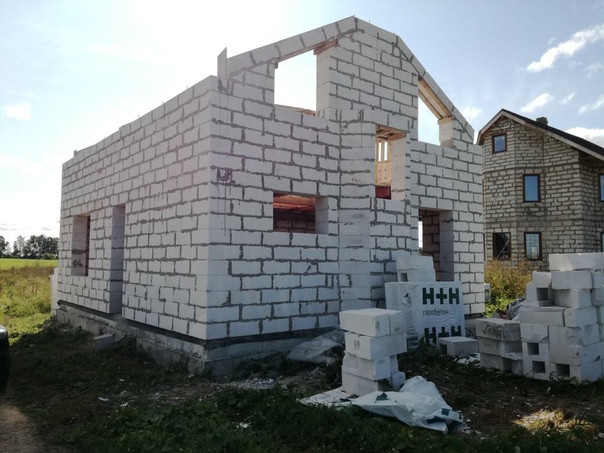

Дом из газоблока

Двухэтажный дом

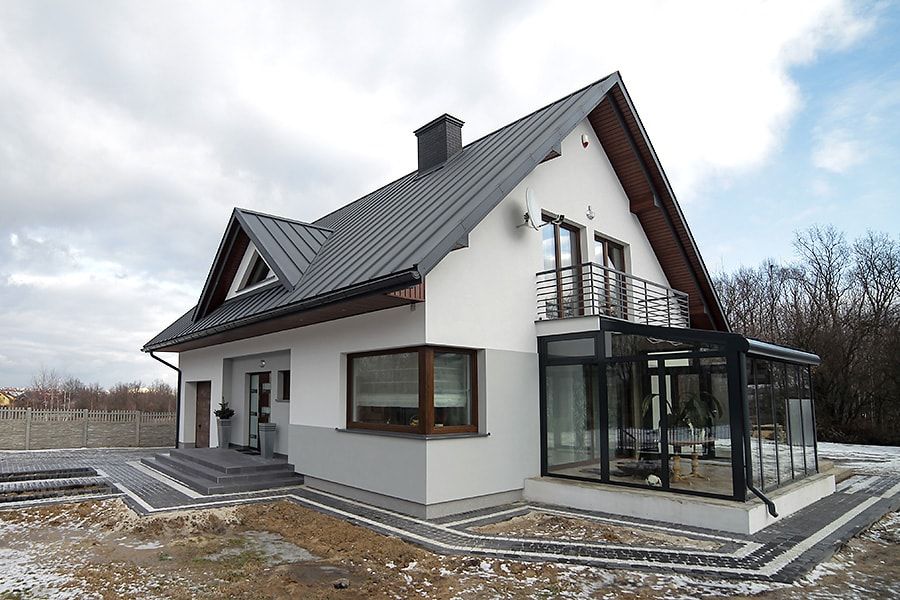

Дом с мансардой

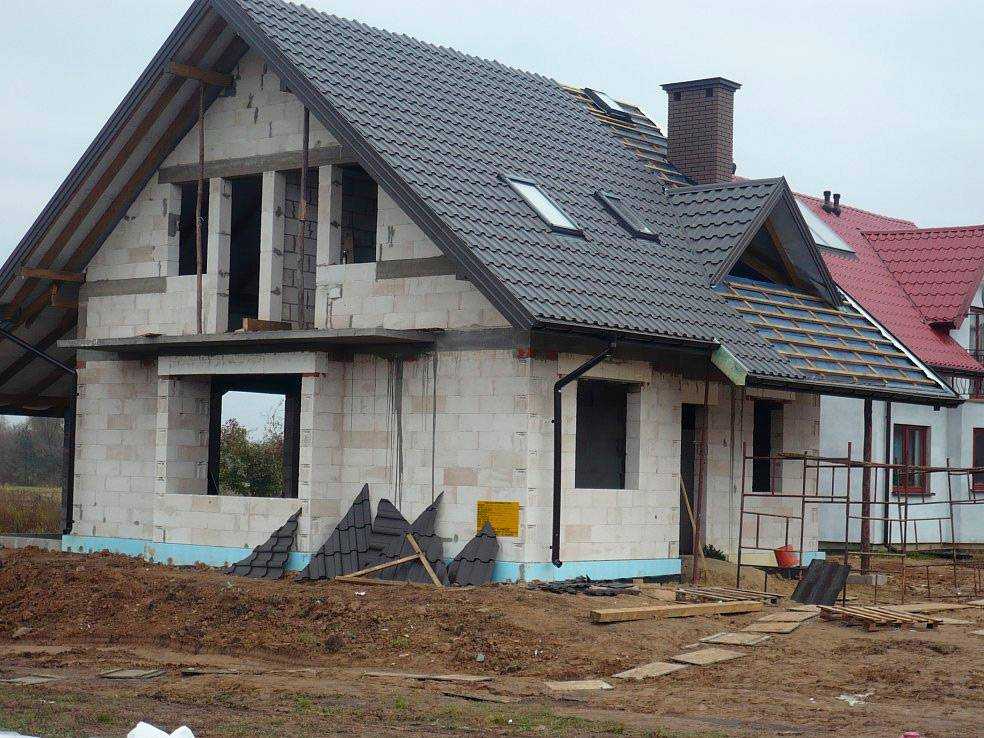

Дом из газоблоков с мансардой

Гараж с комнатой на втором этаже

Помогла ли вам статья?

Дома из газобетона — 90 фото лучших вариантов с красивым дизайном!

Оглавление:

1 Фундамент для дома из пеноблоков
2 Выбор типа фундамента
3 Нужен ли цоколь?
4 Кладка газобетонного материала
- 4. 1 Как делать укладку блоков из газобетона?
5 Инструменты для работы
6 Технология газобетонной кладки
7 Для чего армируется газобетон?
8 На что обратить внимание при армировании оконных проемов?
9 Фото домов из газобетона

Сегодня ячеистый бетон применяется в различных сферах, из него строят до 20% новостроек. Это подходящий материал для жилых сооружений, предназначенных для временного или постоянного проживания.

Ячеистый бетон отличается доступной ценой и хорошими эксплуатационными характеристиками.

Фундамент для дома из пеноблоков

Пенобетон весит мало, поэтому с ним легко работать. Основанию под строение требуется небольшая несущая способность.

Такой фундамент стоит недорого. Однако на подвижном грунте веса основания недостаточно, чтобы погасить процессы пучения. К строительству фундамента из газобетона предъявляются высокие требования.

Неправильные расчеты приведут к тому, что фундамент придется заделывать или перестраивать его снова. Экономия на проекте, как правило, оборачивается дополнительными растратами.

Выбор типа фундамента

Какие фундаменты возводят под газобетонные дома? Необходимо проанализировать состояние грунта, для участка, где нет пучения, строят монолитный ленточный тип.

Важно, чтобы основание опускалось на глубину ниже, чем отметка промерзания грунта. С помощью армирования ленты компенсируются нагрузки при пучении.

В некоторых регионах грунт промерзает на глубину ниже 2 м. Возводить ленточный фундамент экономически нецелесообразно. Вместо него делают свайно-ростверковое основание. Ростверк позволяет компенсировать подвижки – подъем одной сваи выше по сравнению с другими. Если не установить ростверк, в стенах неизбежно появятся трещины.

Самым дорогостоящим и прочным фундаментом считается монолитная плита. Это подходящий вариант для торфяников и сыпучих песков. Плите отдают предпочтение, когда сваи установить невозможно. Сборные фундаменты не рекомендуется использовать.

Определить точно, какие материалы подходят к строительству фундамента для постройки из газобетона на конкретном участке, может профессиональный проектировщик. Для этого ему понадобятся результаты проведенных геологических исследований.

Нужен ли цоколь?

Для строительного материала характерна высокая гигроскопичность. Повышенная влажность негативно воздействует на теплоизолирующие свойства, при длительном нахождении в воде материал разрушается.

Для газобетонного дома требуется цоколь и хорошая гидроизоляция. При строительстве учитывают уровень подземных вод и данные геологических исследований.

Кладка газобетонного материала

Подготовительный этап представлен следующими шагами:

Проверкой горизонтальности основания. Допустимы отклонения до 30 мм.
Устройством отсечной гидроизоляции. Наносится слой битумной мастики, а сверху накладывается гидроизоляция, используется рулонный материал. Не стоит выбирать дешевый рубероид, который быстро приходит в негодность.
Ровное основание – обязательное условие для простой кладки.

Как делать укладку блоков из газобетона?

Кладка газобетонных блоков выполняется так же, как и кирпичная. Необходимо делать горизонтальную обвязку рядов. Стена выглядит эстетичнее, когда вертикальный шов попадает на середину газоблока, необходимо, чтобы отступ был не менее 10 см.

На блоки наносят специальный клеящий состав кареткой, оснащенной зубчиками по краю. Для качественного прилегания отдельных блоков и минимизации потерь тепла нужна толщина клея не более 1 – 2 мм.

Инструменты для работы

Чтобы равномерно распределить клей по поверхности блока, используют заводскую каретку. Этот инструмент представлен в виде ящика, куда помещается ведро раствора.

При возведении частного дома строители пользуются устройствами проще – небольшими самодельными каретками. Эти инструменты похожи на совки, а изготавливают их из листа оцинкованной стали.

Ширина ручной каретки должна совпадать с шириной газоблока. По краю инструмента прорезают болгаркой зубчики, и к нему приделывают ручку.

Строителю также нужна будет пила. Для разделения пенобетона можно воспользоваться как специальной пилой, так и просто ручной пилой. Главное, чтобы ее зубья были хорошо заточены.

Дополнительно используют устройство, позволяющее делать штобление. Технология предполагает укладку арматуры каждые 4 ряда. Для стержней в блоках режущей кромкой проделывают штробы. При желании такое приспособление можно самому.

Чтобы переносить блоки, понадобится устройство с отверстиями для рук. В качестве альтернативы применяют специальные клещи.

Дополнительно нужно подготовить емкость, чтобы приготовить клеящий состав, малярный ковш, строительный уровень, терку, угол для обрезания материала под углом 90 градусов, щетку с мягкой щетиной и шнур.

Технология газобетонной кладки

Газоблок переворачивают, чтобы аккуратно распределить клей. Клеящий состав можно наносить шпателем или кельмой.

Перед установкой с газоблоков щеткой смахивают пыль. В жаркую погоду на материал распыляют воду. Блоки устанавливают киянкой.

Строительный уровень помогает выравнивать кладку. Придется применить силу и постучать по определенным местам киянкой.

Как начинаю делать кладку? — Первый ряд отличается от остальных: газобетонный материал укладывают на раствор из цемента и песка. Начинать следует с угловых элементов. Кладка ведется от углов к середине.

Как укладывают последующие ряды? — Важно удалить перепады высот, можно воспользоваться наждачной бумагой, рубанком и теркой. Для укладки всех других рядов используется клей. На куб материала в среднем требуется разное количество мешков:

для гладких газоблоков с гладкой поверхностью – 1,2;
для блоков, имеющих паз и гребень, — 1.
Кладку выполняют от углов, но шов при этом смещается.

Для чего армируется газобетон?

На пучинистых грунтах требуется армирование для увеличения сопротивляемости здания. Арматуру кладут в штробы посередине блоков. Перехлест прутков составляет 10 — 20 см. В проемах стержни загибают.

Над блоками окон и дверей используются элементы с 4 арматурными стержнями. Их укладывают в специальные U-образные газоблоки.

Готовые элементы заливают раствором бетона марки М-200.

На что обратить внимание при армировании оконных проемов?

Когда проем окна превышает 1,8 м, предпоследний ряд кладки армируется. Делают 2 штробы на 50 см длиннее проемов. Впоследствии штробы заполняют клеящим составом или цементным раствором.

Можно ли зимовать без отопления? Иногда закончить полностью строительные работы за сезон не получается. Коробка остается на зимовку без подведения отопительной системы. Предотвратить появление трещин на стенах весной помогут следующие мероприятия:

Если грунтовые воды близко, нужен дренаж.
Необходимо выполнить гидроизоляцию, утеплить фундамент с цоколем.
Произвести утепление отмостки вокруг сооружения.
Утеплить полы в подвальном помещении.

Благодаря вышеперечисленным мероприятиям можно избежать замерзания грунта под основанием. Рекомендуется дополнительно в подвале поддерживать температуру выше нуля.

Фото домов из газобетона

Delaware, Lackawanna & Western Railroad, Scranton Yards, Gas House, 100 квартал South Washington Avenue, западная сторона, Scranton, Lackawanna County, PA

[ Фотографии из обзора HAER PA-132-G ]

Дополнительные ресурсы

[Чертежи из обзора HAER PA-132-G ]

[ Страницы данных из опроса HAER PA-132-G ]

[ Подписи к фотографиям из опроса HAER PA-132-G ]

Об этом элементе

Заголовок

Делавэр, Lackawanna & Western Railroad, Scranton Yards, Gas House, 100 квартал South Washington Avenue, западная сторона, Scranton, Lackawanna County, PA

Имена

Исторический американский инженерный отчет, создатель
Национальный исторический памятник Стимтаун

Создано/опубликовано

Документация составлена после 1968

Широта Долгота

41. 404515,-75.667812

Заметки

—
Значение: Газовый цех скрантонских верфей D, L & W был построен для снабжения топливом литейных цехов и печей 19-го века.09 локомотивных цехов на площадке. Газовый дом производил водяной газ, который широко не используется в промышленности США, из собственных запасов антрацита компании.
—
Для этой структуры существует необработанный полевой материал: FN-24, FN-26.
—
Номер опроса: HAER PA-132-G
—
Даты постройки/сооружения: 1909 г. Первоначальная постройка

Середина

Фото(а): 10
Измеренные чертежи: 3
Страниц данных: 19
Страниц с подписями к фотографиям: 1

Номер телефона/физическое местоположение

ХАЕР ПА, 35-СКРАН, 4-Г-

Исходная коллекция

Историческая американская инженерная запись (Библиотека Конгресса)

Репозиторий

Отдел эстампов и фотографий Библиотеки Конгресса Вашингтон, округ Колумбия, 20540, США http://hdl. loc.gov/loc.pnp/pp.print

Контрольный номер

pa1906

Консультант по правам

Нет известных ограничений на изображения, сделанные правительством США; изображения, скопированные из других источников, могут быть ограничены. https://www.loc.gov/rr/print/res/114_habs.html

Онлайн формат

пдф

Права и доступ

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Поэтому он не лицензирует и не взимает плату за разрешение на использование такого материала и не может предоставлять или отказывать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, прежде чем публиковать или иным образом распространять материалы, найденные в коллекциях Библиотеки.

Информацию о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см. в: Коллекция Historic American Building Survey/Historic American Engineering Record/Historic American Landscape Survey (HABS/HAER/HALS) — Информация о правах и ограничениях

Консультация по правам :
Нет известных ограничений на изображения, сделанные правительством США; изображения, скопированные из других источников, могут быть ограничены. https://www. loc.gov/rr/print/res/114_habs.html
Репродукционный номер :
—
Телефонный номер :
ХАЕР ПА,35-СКРАН,4-Г-
Информация о доступе :
—

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами
Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на
сайт.)

Кроме того, вы можете приобрести копии различных типов через
Услуги тиражирования Библиотеки Конгресса.

Если отображается цифровое изображение: Качества цифрового изображения частично
зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или
прозрачность. Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся
с LC-DIG…, то есть цифровое изображение, которое было сделано непосредственно с оригинала
и имеет достаточное разрешение для большинства целей публикации.
Если в поле Номер репродукции выше указана информация:
Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет
сделано из источника, указанного в скобках после номера.
Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая
цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию
оригинал в цвете, указав номер телефона, указанный выше, включая каталог
запись («Об этом элементе») с вашим запросом.
Если в поле Номер репродукции выше нет информации:
Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона
перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на
Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять бланк вызова в разделе «Печать».
и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение).
доступны, часто в виде цифрового изображения, копии или микрофильма.

Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)
- Да, элемент оцифрован.
  Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть
  просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых
  случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки
  Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав
  ограничения.

  В качестве меры по сохранению мы обычно не обслуживаем оригинальный товар, когда цифровое изображение
  доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой
  библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и
  пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть
  онлайн, где они представлены в виде положительных изображений.)
- Нет, элемент не оцифрован. Пожалуйста, перейдите к #2.
Указывает ли вышеприведенные поля Access Advisory или Call Number, что существует нецифровой суррогат,
например, микрофильмы или копии?
- Да, другой суррогат существует. Справочный персонал может направить вас к этому
  суррогат.
- Нет, другого суррогата не существует. Перейдите к #3.
Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в
читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут.
Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может
проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим
Спросите библиотекаря или позвоните в читальный зал между 8:30 и
5:00 по номеру 202-707-6394 и нажмите 3.

Процитировать этот товар

Цитаты генерируются автоматически из библиографических данных, как
для удобства и может быть неполным или точным.

Стиль цитирования в Чикаго:

Исторический американский инженерный отчет, создатель и национальное историческое место Стимтаун. Делавэр, Lackawanna & Western Railroad, Scranton Yards, Gas House, 100 квартал South Washington Avenue, западная сторона, Scranton, Lackawanna County, PA . Пенсильвания, Скрэнтон, округ Лакаванна, 1968 год. Документация составлена после. Фотография. https://www.loc.gov/item/pa1906/.

Стиль цитирования APA:

Historic American Engineering Record, C. & Steamtown National Historic Site. (1968) Delaware, Lackawanna & Western Railroad, Scranton Yards, Gas House, 100 квартал South Washington Avenue, западная сторона, Scranton, Lackawanna County, PA . Пенсильвания, Скрэнтон, округ Лакаванна, 1968 год. Документация составлена после. [Фотография] Получено из Библиотеки Конгресса, https://www.loc.gov/item/pa1906/.

Стиль цитирования MLA:

Исторический американский инженерный отчет, создатель и национальное историческое место Стимтаун. Делавэр, Lackawanna & Western Railroad, Scranton Yards, Gas House, 100 квартал South Washington Avenue, западная сторона, Scranton, Lackawanna County, PA . Документация, скомпилированная после. Фотография. Получено из Библиотеки Конгресса, .

Как найти запорный клапан для газа и воды

Семейный мастер на все руки

Поиск запорных клапанов

Некоторые вещи в жизни стоит изучить, пока не стало слишком поздно, например расположение запорных клапанов для воды и газа. Теперь эти запорные вентили часто спрятаны в каком-нибудь темном, жутком углу дома. Но если водопроводная труба дает течь, знание того, где находится запорный клапан, может сэкономить вам тысячи долларов на ремонте после повреждения водой. Более того, вы не сможете сделать капитальный ремонт или улучшение сантехники, если сначала не отключите воду. То же самое касается и отключения газа — правда, с некоторыми строгими мерами предосторожности, о которых мы поговорим позже.

Домашние водопроводные и газовые системы содержат два типа запорной арматуры: основная или главная запорная арматура для прекращения подачи газа или воды во весь дом, и индивидуальная или подача запорная арматура для конкретных приборов и приспособления. Мы рассмотрим оба типа и расскажем, как их идентифицировать (поскольку они часто выглядят одинаково), где они находятся и как с ними работать.

Вы заметите, что в этой истории много слов «часто», «обычно» и «почти всегда». Это связано с тем, что клапаны сильно различаются по расположению, форме и количеству в зависимости от возраста вашего дома, местных норм и того, в какой части страны вы живете. В этой статье рассматриваются основы каждой системы.

Ознакомьтесь со всем нашим ассортиментом сантехнических клапанов здесь. Вы можете просто найти то, что вас давно интересовало.

Запорная газовая арматура

Семейный разнорабочий

Фото 1: Уличный газовый вентиль

В домах с природным газом главный запорный вентиль ( рис. A ) расположен непосредственно перед газовым счетчиком. Этот клапан, часто называемый уличным клапаном , обычно представляет собой прямоугольный выступ (, фото 1 ). Когда длинная сторона наконечника или рукоятки параллельна входящей газовой линии, она открыта и газ течет. Когда он повернут на четверть оборота перпендикулярно входящей трубе, он закрыт.

Главный запорный вентиль со стороны улицы должен открываться и закрываться гаечным ключом, и, по правде говоря, газовые компании не хотят, чтобы вы управляли этим вентилем; они хотят, чтобы им пользовались только их собственные сотрудники, подрядчики по сантехнике и отоплению, а также персонал пожарной охраны. Они предпочли бы, чтобы вы использовали главный запорный клапан со стороны дома , расположенный после счетчика ( Фото 2 ).

Семейный мастер на все руки

Фото 2: Газовый клапан со стороны дома

Это Клапан со стороны дома — обычно шаровой кран — может быть расположен там, где труба впервые входит в дом или дальше по линии, но он всегда будет располагаться перед первым прибором. Если газ транспортируется по железной трубе, она часто бывает черной; это отличает ее от серой оцинкованной водопроводной трубы аналогичной формы.

Семейный мастер на все руки

Фото 3: Газовая система высокого давления

Если ваш дом новее и вы обнаружили гибкую медную трубу, идущую от счетчика в подсобное помещение, вероятно, у вас газовая система более высокого давления. В этом случае ваш внутренний главный запорный клапан ( Фото 3 ), вероятно, находится рядом с вашей печью или водонагревателем, как раз перед тем, как он входит в безделушку в форме летающей тарелки, называемую регулятором давления. Также есть вероятность, что в вашем доме, особенно если он старый, нет главного запорного клапана со стороны дома.

Фото 4: Подвесьте ключ рядом с запорной арматурой

Подвесьте ключ к подводящей трубе газового счетчика на кусок проволоки из нержавеющей стали. Затем закрепите нижнюю часть. Скрутите провод всего несколько раз, чтобы он быстро освободился в экстренной ситуации.

Найдите эти клапаны?

Ну, не сиди так; встань и найди эти клапаны! Затем пометьте их, как мы объясняем в рис. B . В дополнение к основному запорному вентилю со стороны дома, отдельные газовые приборы должны иметь сервисный запорный вентиль ( рис. A ), доступ к которому возможен немедленно, в той же комнате и в пределах 6 футов от прибора. Эти клапаны позволяют перекрыть подачу газа к сушилке, духовке, печи, водонагревателю или газовому камину, чтобы произвести ремонт или установить новую установку, не отключая газ во всем доме.

Большинство сервисных клапанов представляют собой однорычажные шаровые краны; опять же, ручка параллельна линии означает, что газ течет, перпендикулярно означает, что он перекрыт. В сушилках и плитах этот клапан обычно скрыт за ними, и до него можно добраться, только выдвинув прибор из стены. Этот сервисный клапан обычно находится на конце фиксированной трубы и соединяется с гибкой подающей трубой, называемой соединителем прибора. Будьте осторожны, чтобы не перегнуть и не защемить эту гибкую трубку.

При ремонте или замене газового прибора используйте эти запорные клапаны, чтобы перекрыть поток газа. (Большинство профессионалов заменяют гибкий соединитель при замене устройства.) Если вы обнаружите, что у вас неисправный клапан подачи или в вашей системе его нет, отключите газ с помощью главного запорного клапана на стороне дома.

Для тех, кто работает на пропане или сжиженном нефтяном газе, на самом баллоне есть главный запорный клапан, и обычно главный запорный клапан находится где-то перед первым прибором. Некоторые клапаны (как газовые, так и водяные), изготовленные до 1980 года, содержат смазку, улучшающую уплотнение клапана и обеспечивающую более плавную работу. Во многих случаях эта смазка затвердевает или вступает в реакцию с газом, что затрудняет поворот клапана. Применение легкого нагрева феном и поэтапное открытие и закрытие клапана обычно снова освобождает его. Иногда вам нужно использовать плоскогубцы, чтобы освободить застрявшую ручку.

Важно! Теперь, когда вы знаете, где находятся ваши газовые клапаны, знайте также следующее: вам не всегда безопасно отключать эти клапаны в экстренной ситуации. Когда газ достигает определенной концентрации в комнате или доме, малейшая искра может вызвать мощный взрыв. Выключатель света или телефон — даже статическое электричество от вашей одежды — могут произвести такую искру.

Если вы работаете вблизи основного или индивидуального газового крана и четко знаете источник утечки газа, а утечки газа нет давно, перекройте вентиль и уходите. Но если вы не уверены в источнике или продолжительности утечки газа, очистите себя и свою семью и позвоните в газовую компанию или в пожарную службу из дома соседа (не своего — помните, телефоны могут вызывать искры!). Всегда ошибайтесь в сторону осторожности.

Рекомендуется подготовиться к аварийным ситуациям с газом до того, как они произойдут, потому что иногда проекты, связанные с газопроводами, идут не так, как планировалось. Когда газовый проект проваливается, не время искать правильный инструмент для отключения газа по счетчику. Хорошей стратегией является покупка аварийного ключа для отключения газового счетчика и его крепление к счетчику, как показано на Фото 4 . Возьмите один в домашнем центре примерно за 12 долларов.

Также обратите внимание: Когда вы перекрываете главный или отдельный газовый клапан, вы гасите контрольные лампы определенных приборов. Многие новые приборы имеют электронные системы зажигания без контрольной лампы, но если у вас есть старые приборы, вам нужно будет повторно зажечь контрольные лампы. У большинства приборов есть четкие указания по повторному включению на этикетке рядом с контрольной лампой или в руководстве по эксплуатации.

Но до некоторых пилотов чертовски трудно добраться. Если вам неудобно повторно зажигать запальник, наймите сантехника или позвоните в местную газовую службу.

Нажмите здесь, чтобы узнать, как починить контрольную лампочку водонагревателя.

Рисунок A: Типовая газовая система

На этом рисунке показано, как газ подается в дом с улицы. Вы можете найти увеличенную версию этого изображения в дополнительной информации .

Рисунок B: Газовая система внутри дома

На этом рисунке показано, как газ подается в дом. После того, как вы нашли свои основные запорные клапаны, пометьте их. Вы можете найти увеличенную версию этого изображения в дополнительной информации .

Запорная арматура для воды

Семейный мастер на все руки

Фото 5: Клапаны подачи

Почти все счетчики воды имеют один главный запорный клапан непосредственно перед счетчиком, а другой сразу после ( Фото 5 ). Расположение счетчика зависит от климата в вашем регионе.

В холодном климате ( рис. D ) счетчик и главные запорные клапаны располагаются внутри, обычно в подвале или другом теплом помещении для предотвращения замерзания. В более мягком климате ( рис. C ) счетчик и его два запорных клапана можно прикрепить к внешней стене или разместить в подземном ящике со съемной крышкой.

Так как эти вещи могут протекать как сумасшедшие и причинять огромный ущерб, я заменю их стандартной остановкой снабжения, как только закончу эту историю.

Семейный мастер на все руки

Фото 6: Запорные вентили для воды

Клапан справа на этой фотографии — главный запорный клапан Марии со стороны улицы; клапан слева — это главный запорный клапан со стороны дома. В новых домах это, вероятно, будут шаровые краны.

Узнайте здесь, как удалить грязь и заменить главный запорный клапан воды.

Семейный мастер на все руки

Фото 7: Подача воды в туалет

Между водопроводом на улице и счетчиком, также обычно имеется заглубленный бордюрный запорный клапан (доступный только городским рабочим, вооруженным специальными ключами с длинной ручкой) и корпоративный запор , где водопровод вашего дома подключается к водопроводу. Ваш город абсолютно не хочет, чтобы вы возились с этими двумя последними клапанами.

Они предпочитают, чтобы вы отключали или включали воду с помощью главного клапана на стороне дома счетчика. Этот клапан обычно представляет собой клапан затворного типа с круглой рифленой ручкой, для закрытия которого требуется несколько полных оборотов по часовой стрелке. В новых домах это может быть шаровой кран.

Кроме того, в большинстве домов, построенных сегодня, есть небольшие локализованные запорные клапаны, называемые ограничителями подачи арматуры ( Фото 7 ), установленные на линиях подачи, ведущих к туалетам, смесителям, посудомоечным машинам, стиральным машинам, умягчителям воды и водонагревателям. Эти ограничители подачи обычно имеют небольшую круглую или овальную ручку, которую вы поворачиваете по часовой стрелке на два-четыре полных оборота, чтобы перекрыть поток воды. Во многих старых домах они есть только в туалетах, если вообще есть. Это может привести к большим семейным разногласиям, поскольку работа с одним капающим краном может потребовать отключения воды во всем доме через главный клапан, в результате чего все останутся без душа, без смыва и без воды. С помощью подающих клапанов вы можете перекрыть подачу воды к одному прибору, ремонтируя или заменяя этот кран.

Если в вашей водопроводной системе отсутствуют ограничители подачи, установите их при перекрытии основного клапана для ремонта раковины, унитаза или прибора. В конце концов у вас будут остановки подачи на каждом приспособлении, и ваша семья не будет кричать на вас каждый раз, когда увидит вас с гаечным ключом в руке. Помните, что упоры подачи приспособлений должны быть легко доступны; вы не можете гипсокартон или штукатурка над ними без установки панели доступа, чтобы добраться до них.

Проблемы с остановкой подачи

Помните об этих распространенных проблемах с остановками подачи воды: Многие клапаны подачи воды капают при выключении, а затем снова включаются после длительного периода неиспользования.

Чтобы починить капающий подающий клапан, попробуйте осторожно затянуть уплотнительную гайку ( Фото 7 ) с помощью гаечного ключа или несколько раз открыть и закрыть клапан, пока капание не прекратится. Если подающий клапан просто не перестает протекать, ваш единственный вариант — заменить его, что потребует отключения основного клапана. В холодном климате большинство людей не забывает закрывать запорную арматуру для своих наружных кранов, чтобы предотвратить замерзание, но многие затем забывают открыть внешний кран, чтобы слить оставшуюся воду.

Если вода, попавшая между патрубком и запорным клапаном подачи, замерзнет, это может привести к разрыву этого участка трубы. Поскольку через этот короткий поврежденный участок трубы не течет вода, очевидных утечек или признаков повреждения нет — пока. Но когда весной вы снова открываете клапан подачи и давление в этой трубе возвращается, лопнувший участок трубы будет течь, как сумасшедший, и часто остается незамеченным в течение нескольких часов или дней. Один сантехник сказал мне, что сделал десятки ремонтов из-за этой ошибки.

Семейный мастер на все руки

Фото 8: Клапаны подачи

Наконец, многие льдогенераторы и увлажнители печи питаются от небольших гибких медных трубок, которые соединяются с более крупными медными трубами через очень маленькое устройство с Т-образной рукояткой, называемое седельным клапаном ( Фото 8 ). Эти клапаны, по сути, вгрызаются в большую трубу, чтобы питать меньшую. Негерметичные седельные клапаны являются основной причиной повреждения воды в жилых помещениях и больше не соответствуют требованиям во многих областях. Если у вас есть седельные клапаны, замените их стандартными ограничителями подачи. Так как эти вещи могут протекать как сумасшедшие и причинять огромный ущерб, я заменю это стандартной остановкой снабжения, как только закончу эту историю.

Узнайте больше об установке клапана для льдогенератора здесь.

Рисунок C: Типичная система водоснабжения в теплую погоду

На этом рисунке показано, как вода поступает в дом в теплом климате.
