Зачем нужна перемычка на батарее отопления

Однотрубная система отопления в многоквартирных домах несовершенна, и многие жильцы сталкиваются с недостаточно эффективным обогревом комнат. Проводить ремонтные и профилактические мероприятия системы отопления в пору, когда система запущена, практически невозможно, поэтому на радиаторах в некоторых квартирах присутствуют загадочные перемычки. Что же это такое и зачем нужно?

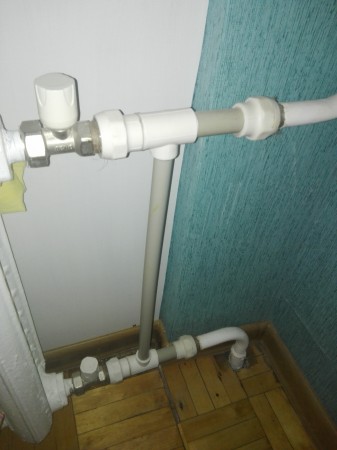

Перемычка на радиаторе, или байпас — это специальная труба, которая позволяет изолировать батарею от стояка отопления. В однотрубной системе вода движется по стояку сверху вниз или наоборот, нагревая квартиру за квартирой на каждом этаже. Из трубы горячая вода попадает в батарею и пройдя через неё, вновь возвращается в общую трубу.

Однотрубная система отопления представляет собой многоуровневую структуру зависимых проточных радиаторов подчиняющихся одному отопителю

Байпас же соединяет общие трубы стояка между собой, что даёт возможность проводить регулировку радиаторов в квартире, не перекрывая отопление по всему дому.

Байпас позволяет провести отопитель по стояку в обход радиатора, что даёт возможность контролировать температуру каждой батареи при помощи регулятора

По большому счёту перемычка позволяет:

перекрывать отопление в конкретном радиаторе, снимать или заменять батарею, что может понадобиться в случае протечки или ремонта квартиры;
устанавливать регуляторы отопления на каждый отдельный радиатор, что даёт возможность самостоятельно устанавливать микроклимат в комнатах квартиры.

Байпас законодательно разрешён и может быть внедрён в систему отопления в любой квартире без исключения. По нормам перемычка должна иметь меньший диаметр, чем основная труба отопления стояка, на ней нельзя устанавливать водозатворные краны или регуляторы. Фитинги, измерительные приборы и фильтры можно законно внедрить, только если они будут расположены после байпаса и не будут помехой для обогрева всего стояка.

При наличии байпаса регуляторы отопления, а также проточные и затворные клапаны устанавливаются после перемычки стояка

Видео: что такое перемычка на радиаторе (байпас)

Перемычка на радиаторе имеет название байпас — это труба, соединяющая отопительные трубы стояка в обход радиатора. Она позволяет проводить отключение или замену радиатора без необходимости перекрытия отопления по всему стояку. Также наличие байпаса даёт возможность устанавливать клапаны регулировки отопления для создания наиболее комфортного микроклимата в помещении.

Автор: Станислав Ломакин

В системах отопления многоэтажных домов, часто перед радиатором отопления можно увидеть перемычку, которая соединяет трубы подачи и отвода теплоносителя. Казалось бы, зачем усложнять конструкцию и дополнительно ставить перемычку, соединяющую трубы? Это не дает ни экономии, не удешевляет стоимость проекта. Но на практике байпас на радиатор отопления ставится в строгом соответствии с проектом системы отопления и при этом и с соблюдением технических условий для таких перемычек. Так что разобраться в этом вопросе стоит основательно.

Прежде всего, чтобы определить для чего нужен байпас на радиатор отопления стоит сказать, что он устанавливается не на всех системах отопления. Дело в том, что в многоквартирном доме, оснащенном двухтрубной системой отопления такие устройства не устанавливаются. Теплоноситель в двухтрубной системе поступает в батарею из трубы подачи горячей воды, а отводится сразу в трубу обратки, так что в случае необходимости отключить батарею на одном из этажей ничего страшного для системы не произойдет, просто будут перекрыты краны на одной точке, а теплоноситель продолжит циркулировать в системе.

Другое дело, когда здание оснащено однотрубной системой отопления. Здесь вопрос решается сложнее – по трубам теплоноситель поступает в самую верхнюю точку, где делается разводка по стоякам. Труба стояка подводится к батарее, теплоноситель, проходя через регистры радиатора на выходе, поступает в другой отрезок трубы, который опускается на этаж ниже. Дальше схема повторяется, и так до подвального помещения. Все казалось бы, просто – меньше труб, проще теплоносителю двигаться по системе. Но, как известно, нет совершенных систем, есть изъяны и у этой, простой, на первый взгляд, схемы. Прежде всего, это скорость охлаждения теплоносителя – получается с каждой батареей, он становится все холоднее и холоднее. Второй момент, заключается в том, что в случае поломки одной батареи придется перекрывать весь стояк, ведь перекрыв кран подачи и отвода воды из радиатора, прерывается вся цепочка и стояк перестает работать. Выход из этой ситуации был найден – перемычка на батарее отопления. Просто и рационально.

Боковая перемычка к радиатору отопления как уже говорилось, устанавливается в однотрубных системах отопления. Согласно требований к монтажу систем отопления, такие устройства должны устанавливаться ближе к батарее. Второе требование заключается в том, чтобы байпас изготавливался из того же материала, что и основная труба магистрали. Если в здании применены стальные трубы, то и перемычка также изготавливается из стальной трубы. Если от магистральной трубы к батарее подведены металлопластиковые трубы или из полипропилена, то и перемычка устраивается из этого материала.

Третье требование к установке перемычек перед батареей заключается в том, что такое устройство устанавливается с учетом размеров труб основного трубопровода. Перемычка всегда устанавливается меньшего диаметра чем подводящая и отводная трубы. Чаще всего разница берется в 1 размер. Например, если основная труба имеет диаметр ¾ дюйма, то байпас должен быть ½ дюйма.

Итак, если отбросить тонкости расчетов и формул представить работу этого узла системы отопления можно следующим образом. С верхнего этажа через подающую трубу подается теплоноситель к точке установки байпаса. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Попадая из трубы диаметром 3/4 дюйма в отрезок, ведущий к батарее, вода легче будет проникать в трубу большего диаметра. Поэтому лишь небольшая часть теплоносителя попадает в байпас диаметром ½ дюйма, остальной напор движется в батарею по трубе диаметром ¾ дюйма, дальше она проходит через краны и терморегулятор и уходит в регистры батареи. После прохождения и частичного остывания вода по трубе ¾ дюйма снова выходит в магистраль, и проходя через запорный кран, соединяется с потоком из байпаса, движется дальше в общем потоке.

В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.

Теплотехника предлагает три вида перемычек, устанавливаемых в однотрубных системах отопления. Каждый из видов применяется в зависимости от назначения системы и оснащенности дополнительным оборудованием. Так, различают следующие виды перемычек:

Перемычка с ручным регулированием потока представляет собой отрезок трубы с установленным посередине краном-регулятором. Установка такого приспособления в системах отопления многоэтажных домов до сих пор остается спорной. Дело в том, что регулировка потока теплоносителя осуществляется вручную, поворотом крана на определенное количество делений, вплоть до полного перекрытия потока. В обычном состоянии это позволяет направить весь поток теплоносителя через батарею, но в случае аварийной ситуации можно забыть открыть кран и стояк останется в лучшем случае просто без тепла, в худшем случае придется чинить весь стояк и менять разорвавшиеся батареи на всех этажах здания.

Автоматический байпас представляет собой устройство инжекторного или клапанного типа, устанавливаемое в автономных системах отопления. Суть этого устройства заключается в следующем – для увеличения скорости потока теплоносителя в системах с естественной циркуляцией теплоносителя часто применяется нагнетающий насос. Это устройство обычно устанавливается на отрезке теплого пола. При отключении электричества теплоноситель движется в обход крыльчатки насоса, через перемычку, обеспечивая, таким образом, работоспособность системы. Большим минусом автоматического байпаса выступает его зависимость от качества теплоносителя. Вода в системе должна быть максимально чистой, не содержать известковых отложений, примесей и окалины. Именно поэтому при установке автоматического байпаса применяются дополнительные сетчатые фильтры.

Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.

Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.

Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.
