Как сделать диммер для ламп накаливания своими руками?

Главная » Виды ламп » Лампы накаливания

Автор: Школа светодизайна MosBuild

Многие владельцы частных домов и квартир предпочитают всячески управлять освещением в своем помещении. Одним из многих вариантов является регулятор яркости для ламп накаливания. Для таких целей используют специальные устройства, называемые диммерами. Существует множество моделей данного девайса, но стоимость многих из них не по карману обычному покупателю. При необходимости возможно собрать диммер для ламп накаливания своими руками, имеется несколько вариантов его изготовления. Эти устройства могут быть 12- и 220-вольтовые.

Содержание

1. Устройство
2. Подключение диммера
3. Изготовление
4. Принцип работы диммера на симисторе
5. Как работает диммер на тиристоре?
6. Конденсаторный диммер и принцип его действия
7. Использование микросхем для пониженного напряжения
8. Вариант с цифровой микросхемой

Устройство

Чтобы сделать диммер своими руками, потребуется подробно изучить принцип его действия и внутреннее устройство. Простейшие из этих девайсов имеют ручку, поворачивая которую можно регулировать освещение, и выведенные клеммы для подключения проводов. Таким устройством управляют яркостью ламп двух видов — галогенных и накаливания. С развитием электроники стали появляться диммеры для регулирования мощности люминесцентных и светодиодных ламп.

Внутреннее устройство диммера

В более ранние времена для изменения этого параметра у ламп накаливания применяли резисторы. Мощность таких деталей рассчитывалась не меньше нагрузочной. Минусом таких приспособлений являлась потеря мощности при снижении яркости света.
Наиболее часто их применяли в больших общественных залах, театрах и т. д. Принцип работы прибора основан на использовании симистора и динистора, являющихся современными полупроводниковыми приборами.

По конструкционным особенностям диммеры можно классифицировать по следующим типам:

• поворотные, где управление выполняется при использовании ручки – электронные;
• кнопочные управляются при помощи специальных кнопок – групповые;
• дистанционные, которые работают при помощи дистанционного пульта.

Кнопочный диммер более многофункционален, чем поворотный. Это связано с тем, что если в цепь завязать нужное количество кнопок, управление можно осуществлять с разных мест. Длина проводов, используемых для подключения диммера, не должна превышать 10 метров. Это связано с возникновением помех.

Кнопочный диммер

Мало кто знает, что при помощи самодельных регуляторов мощности можно изменять температуру паяльника, контролировать обороты вытяжного вентилятора. Также он отлично подойдет для пылесоса или дрели, у которых можно регулировать их скорость вращения.

Подключение диммера

Схема диммера для ламп накаливания довольна простая. Он подключается вместо обычного выключателя в разрыв цепи в монтажную коробку. Необходимо соблюдать предписания изготовителя, согласно которым нельзя путать выводы для подключения фазы и нагрузки. Для сборки диммера своими руками не понадобится много дорогих деталей, подойдут симисторы, рассчитанные на определенную мощность. Существует два варианта подключения — одинарный и групповой. Первый вариант подразумевает подключение в цепь с одним или несколькими источниками света, которые объединены в группу. При групповом способе принципиальная схема будет насчитывать несколько диммеров, согласно количеству групп освещения.

Групповое подключение светорегулятора

При подключении светорегулятора вместо двухклавишного выключателя работа светильника немного изменится. Теперь будет другим подсоединение проводов и лампы накаливания, их не получится включать групповым способом. Фазу необходимо подсоединить на фазный вывод диммера, а остальные два присоединяются на соседнюю клемму. Для осуществления прежнего освещения потребуется групповой светорегулятор.

Изготовление

Как указывалось ранее, существует множество схем, с помощью которых умельцы изготавливают устройства, способные регулировать значение напряжения для осветительных приборов. Можно выделить несколько наиболее популярных элементов, используемых для сборки данных устройств:

• симистор;
• тиристор;
• конденсатор;
• применение готовых микросхем.

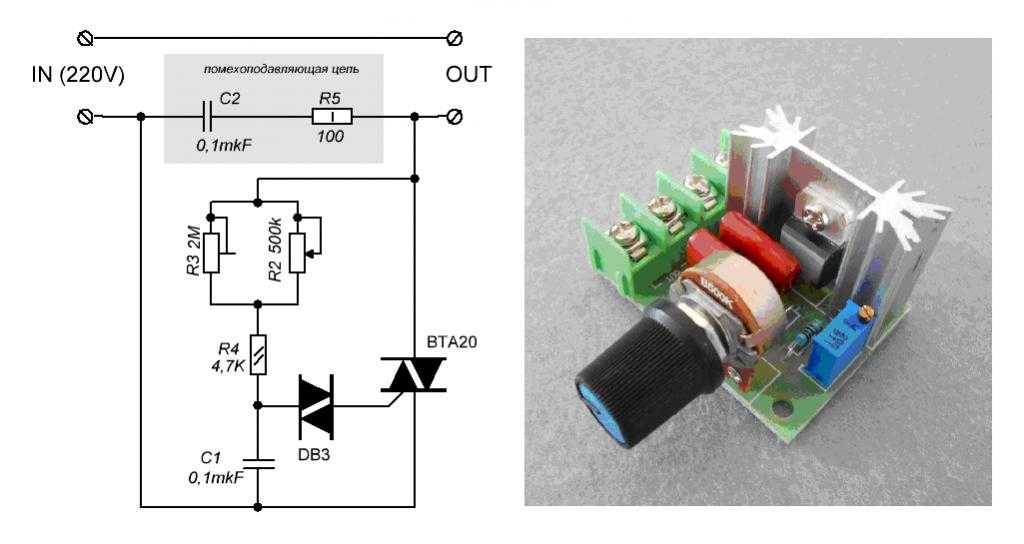

Принцип работы диммера на симисторе

Данный светорегулятор работает от сети 220 В. В основу его действия заложено открытие силового ключа за счет смещения фазы. Главным элементом схемы является RC-цепочка, которая у каждого устройства разного номинала. Силовым ключом выступает симистор. Работа схемы заключается в пропускании симистором через себя тока. Для этого необходимо возникновение напряжения между его электродами. Чтобы регулировать смещение фазы, и тем самым угол открывания, в цепочку впаивается переменный реостат, который предназначен для регулировки быстроты заряда конденсатора. В цепь с управляющим электродом ставится динистор. Время, за которое конденсатор наберет пороговое напряжение, влияет на быстроту открытия симистора, а значение нагрузок будет прямо пропорционально зависеть от величины этого напряжения.

Принцип работы диммера на симисторе

При наличии принципиальной схемы такой диммер на симисторе можно собрать менее чем за час.

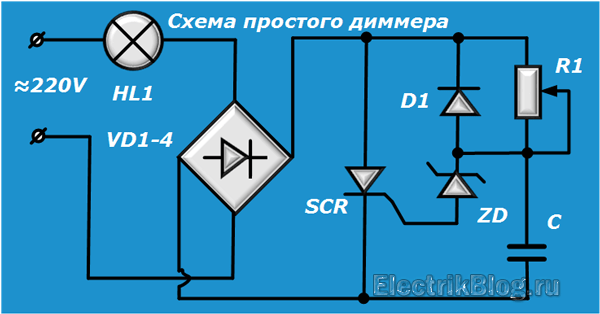

Как работает диммер на тиристоре?

Данный светорегулятор могут собрать умельцы, у которых есть различные радиодетали, из которых можно выбрать тиристоры с необходимыми параметрами. Этот самодельный диммер будет немного отличаться схемой и является более трудным в сборке. В нем для каждого ключа устанавливается отдельный динистор и тиристоры для полуволн.

Для работы данной схемы применяются две параллельные цепочки резисторов. Через одну цепь резисторов проходит заряд конденсатора, где в свою очередь происходит нарастание порога открывания ключа, при открытии которого на электрод управления подается ток и проходит положительная полуволна. Отрицательная фаза пропускает волну таким же образом через другой ключ.

Конденсаторный диммер и принцип его действия

Помимо регуляторов, рассчитанных на плавность управления освещением, также распространены устройства, работающие за счет конденсатора. В этом случае на передачу тока влияет емкостная величина. Соответственно, с увеличением емкости конденсатора через его полюсы пройдет ток большего значения. Данный диммер-регулятор является достаточно компактным.

В основном схемы для таких устройств сочетают в себе три различных положения:

• Без ограничения мощности.
• Через конденсатор гашения.
• Перекрытое положение (режим «выключено»).

В схеме такого диммера обычно используют неполярные конденсаторы. Найти их можно в электротехнике старого образца. Используя схему, можно своими руками собрать светорегулятор и управлять значением напряжения на лампочке в светильнике.

Использование микросхем для пониженного напряжения

В цепях с постоянным напряжением, рассчитанным на 12 вольт, регулировка мощности часто выполняется при помощи интегральных стабилизаторов, называемых КРЕНами. Использование таких устройств позволяет регулировать электрические двигатели малой мощности и светодиодное освещение. Чтобы обеспечить удобство монтажа деталей, используют микросхему. Готовый диммер будет не только выполнять функции регулировки, но и обеспечивать защиту электрооборудования.

Микросхема для сборки светорегулятора

Использование микросхемы КРЕН обеспечивает управление значением напряжения от 1,5 В до 30 В, а тока до 7,5 А. Во время сборки устройства нужно обратить внимание на следующие нюансы:

• Для охлаждения микросхемы необходим радиатор, что обусловлено ее нагреванием при выделении тепла. Это является существенным недостатком, так как занимается лишнее место на плате.
• Установленные диоды должны быть рассчитаны на ток не более 12 А и напряжение от 50 В.
• Силовой трансформатор устанавливается мощностью не менее 0,25 кВт.

Принцип действия схемы прост. На электроде управления за счет переменного резистора образовывается основное напряжение. С помощью стабилизатора можно регулировать этот параметр от максимальных 12 вольт до десятых его долей.

Вариант с цифровой микросхемой

Для выполнения регулировки осветительных приборов со светодиодными лампами обычные светорегуляторы не подходят, потому что для их включения необходимо 9 В. Такой диммер можно собрать, используя микросхему NE555. При возникновении потребности в плавной регулировке освещения в данную схему можно подключить и лампы на 12 В. Мощность здесь усиливает полевой транзистор. Это связано с тем, что у микросхемы выходной ток составляет 0,2 А.

Диммер цифрового типа

При увеличении нагрузки свыше 1 А потребуется установка транзистора на радиатор, который можно выполнить из любого подходящего материала. Для защиты этой детали от статических помех потребуется перемотать выходящие ножки фольгой из алюминия или медной проволокой.

Монтаж диммера можно произвести на текстолите с оболочкой из фольги. Такой материал применяется для изготовления печатных плат. Материал корпуса выбирается на усмотрение исполнителя работы.

Большинство современных диммеров – китайского производства. Не все светорегуляторы добротного качества. Иногда лучше изготовить диммер своими руками, чем переплатить деньги за быстро вышедшее из строя устройство.

Понравилась статья? Поделиться с друзьями:

Как сделать диммер на 220 и 12 В: схемы, видео, инструкция

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%.  Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

• На симисторе
• На тиристорах
• Конденсаторный светорегулятор
• На микросхеме

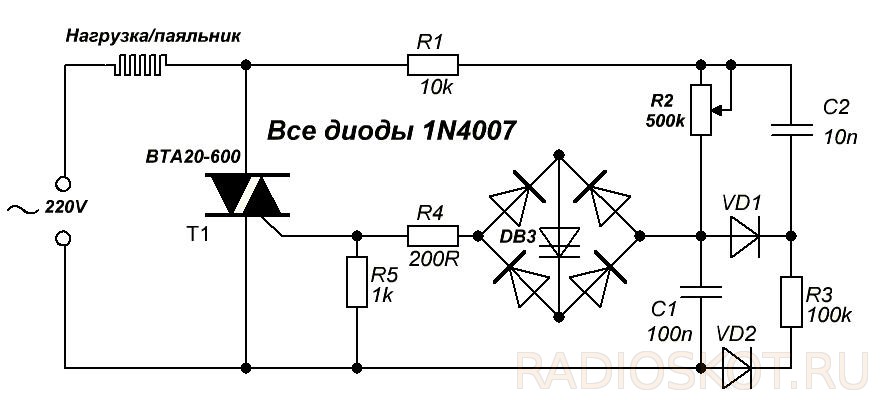

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка. Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается конденсатор, тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

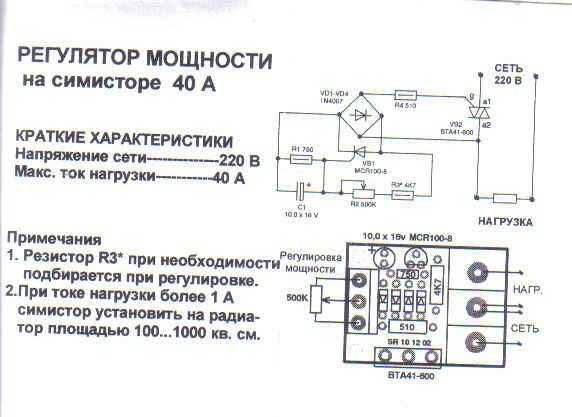

Симисторный регулятор мощности на 1000 Вт

На тиристорах

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т.д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

• Светодиодный прожектор своими руками
• Ремонт диммера в домашних условиях
• Как меньше платить за свет

Как сделать диммер для ламп накаливания: описание конструкции

Введение

Простыми словами диммер можно описать как устройство, которое можно использовать для управления скоростью вентилятора, работающего от переменного тока, или лампы накаливания. Таким образом, в каждом доме или офисе, где есть вентилятор, должен быть подключен диммер. Хотя диммер в основном используется вместе с потолочным вентилятором, его также можно эффективно использовать для управления или изменения интенсивности света лампы накаливания. Здесь мы узнаем, как просто построить диммер для ламп накаливания, но сначала давайте попробуем понять, как на самом деле работает диммер.

Как работает схема?

В одной из моих предыдущих статей мы обсуждали общий принцип работы электронных диммеров. Мы знаем, что электронные диммеры обычно работают по принципу, называемому прерыванием фазы или управлением фазой, который осуществляется с помощью симистора быстрого электронного переключателя.

Как видно из рисунка, симистор Tr1 образует сердце схемы. Симистор — это активный электронный компонент, состоящий из трех выводов: анода, катода и затвора. Симистор срабатывает только тогда, когда он получает напряжение затвора, и будет продолжать проводить (напряжение от его анода к катоду), пока сохраняется напряжение затвора. Падение напряжения на затворе будет означать последующий разрыв напряжения от анода к катоду. Обратите внимание, что это верно только для переменного напряжения. Диак D1, который также является активным электронным компонентом, подключен к затвору Tr1 и обычно используется в качестве дополнительного устройства к симистору. Он подает требуемое напряжение затвора на симистор при условии, что напряжение на нем достигло минимального уровня напряжения срабатывания (примерно около 30 вольт). С помощью данной принципиальной схемы и следующих пунктов попробуем понять, как конкретно работает схема диммерного выключателя.

При подаче переменного напряжения на цепь, когда начальный полупериод пересекает нулевую отметку и приближается к пиковому значению, в определенный момент конденсатор C1 становится полностью заряженным. Из-за этого симистор срабатывает, заставляя симистор открываться и включать лампу. Но симистор способен удерживать проводимость до тех пор, пока цикл переменного тока остается выше точки, в которой конденсатор может быть заряжен. В тот момент, когда цикл переменного тока опускается ниже этой точки и приближается к пересечению нуля, симистор перестает проводить ток, и лампа выключается. Это происходит для всего положительного и отрицательного циклов переменного напряжения. Точка в фазе переменного тока, в которой допускается зарядка конденсатора и, следовательно, включение симистора и лампы, определяется настройкой VR1. Более низкое значение VR1 будет означать, что C1 может заряжаться намного раньше и поддерживать лампу включенной в течение большей части каждого полупериода переменного тока, и наоборот. Изменяя значение VR1, мы можем разрезать каждую фазу на нужные соотношения или секции, при этом лампа остается включенной. По мере того, как эти участки становятся короче, лампа загорается с меньшей интенсивностью, а по мере увеличения участков лампа становится ярче. Таким образом, регулируя VR1, можно изменять интенсивность лампы в процессе управления фазой.

Список деталей

R1 = 22K

R2 = 330K

R3 = 47K

R4 = 47E

VR1 = 680K POT LINEAR,

5 90. Dock

C1 = 104/600V

C2 = 56NF/100V

DB1 = DIAC DB3

TR1 = любой TIAC 400V 1KV Рейтинг

Строительные подсказки

. простой по дизайну. Данные компоненты могут быть легко приобретены и собраны на куске обычной печатной платы. Весь собранный блок может быть закреплен и подключен внутри вашего существующего бытового распределительного щита (как показано на соседней схеме), оставив только вал или ручку потенциометра VR1 вне щита, чтобы через него можно было установить интенсивность лампы. .

Осторожно : После подключения к сети вся цепь будет находиться под опасным сетевым напряжением переменного тока и может быть чрезвычайно опасной. Необходимо соблюдать должную осторожность.

Как сделать любую лампу диммируемой за считанные минуты | Thrifty Decor Chick

Как сделать любую лампу диммируемой за пять минут!

Знаете ли вы, что можно сделать (почти) любую настольную или торшерную лампу с регулируемой яркостью? Как это круто? Легко заменить выключатель лампы на такой, который может переключаться с яркого на мягкий свет.

Этот небольшой проект «Сделай сам» занимает пять минут и является отличным стартовым проектом для начинающих, заинтересованных в том, чтобы научиться выполнять основные электромонтажные работы по дому! Вам не нужно платить электрику, чтобы обновить эти светильники.

У нас в доме довольно много трехполосных ламп, и мне нравится иметь возможность изменять яркость света. Но эти лампы накаливания всегда были дороже, а сейчас, когда все переходят на энергосберегающие лампочки, тем более.

Кроме того, меня сводит с ума тот факт, что один уровень яркости гаснет быстрее, чем другие на этих лампочках — в нашем фойе, где у нас есть две лампы, мы обычно заканчиваем тем, что одна на самом слабом свете, а другая на самом ярком. 🙂

Но прошлой осенью моя подруга Диана поделилась, что вы можете легко заменить патрон для лампы, и я включил его в список своих мысленных проектов. Мне просто никогда не приходило в голову, что можно использовать диммер шнура лампы!

Знаешь, это мне по душе! Много лет назад я влюбился в мягкое приглушенное освещение и поделился тем, как установить настенный диммер.

Это еще один простой проект по электрике (обещаю, что он несложный), но этот еще проще!

Чтобы заменить патрон для лампы, вам понадобится этот сменный патрон для лампы с регулируемой яркостью и всего несколько стандартных инструментов — я поделюсь ими ниже.

Кстати, с помощью этого съемного диммерного адаптера можно регулировать яркость любой лампы. Но вам придется держать переключатель там, где вы можете получить к нему доступ.

Оба варианта хороши! Этот урок делает вещи немного чище визуально.

Шаг 1. Дважды проверьте, что лампа отключена от сети.

Затем проверьте еще раз. Еще раз.

Спасибо. 🙂

Шаг 2. Снимите существующий цоколь лампы

После снятия абажура (и арфы в моем случае) вам необходимо снять существующий цоколь. Мой был пластиковым, а верхняя часть отвинчена:

Если у вас базовая версия из латуни или металла, вы можете просто снять верхнюю часть — она просто вставляется в основание. (Используйте канцелярский нож или что-то подобное, чтобы разобрать его, если он застрял.)

Затем вытащите розетку — возможно, вам придется немного вставить шнур обратно в лампу, если он натянут:

Отрежьте провода от старой розетки, прежде чем двигаться вперед.

Я всегда фотографирую то, с чем работаю, на всякий случай, если мне нужно собрать это обратно!

Шаг 3. Прикрепите новый цоколь с регулируемой яркостью

Вам потребуется открутить оригинальный цоколь от лампы, а затем прикрепить новый к резьбовому стержню, который входит в лампу:

Обычно это будет несложно — мои оригинальные патроны для ламп НЕ сдвинутся с места, поэтому мне пришлось разобрать все компоненты и буквально выбить их из этого стержня. Веселые времена! 😂

Обратите внимание на маленький винт в основании нового разъема — при его снятии или установке вам необходимо ослабить и/или затянуть этот винт.

Шаг четвертый:  Подготовьте существующие провода лампы

У вас останется один шнур, который разветвляется на два провода. Вот так моя выглядела на старой розетке:

И я узнал, что не так, как должно выглядеть!

Вам необходимо связать узел страховочного узла с двумя частями шнура — это обеспечит надежность соединения и предотвратит выпадение проводов из гнезда.

Это было очень легко сделать, вы можете, следуя моему рисунку, сделать свой собственный:

Поскольку провода были обрезаны, чтобы снять старую розетку, вам может понадобиться снова зачистить их. Опять же… очень просто!

Для этого вам понадобится инструмент для зачистки проводов. Это легко сделать, потому что вы просто вставляете проволоку и несколько раз поворачиваете инструмент. Он прорезает защитную крышку, но не перерезает провода внутри:

Я всегда отрезаю чуть меньше дюйма, поэтому у меня достаточно проволоки для работы. Как вы увидите, иногда вам приходится маневрировать в труднодоступных местах!

Шаг пятый:  Подсоедините провода к новой диммируемой розетке

У вас останется открытый конец с торчащими проводами — возьмите их и скрутите вместе, чтобы получился один тугой разъем. Это значительно облегчает их накручивание на винты в новом цоколе диммируемой лампы:

Видите эти два винта (или клеммные зажимы)? Один латунный, другой серебряный. Немного ослабьте их, чтобы было место, чтобы обернуть провод под головкой винта.

Один провод должен иметь слегка ребристую текстуру. Тот идет к серебряному винту. Другая проволока будет совершенно гладкой со всех сторон, и она идет к латунному винту.

Ребристая проволока = серебряный винт/клемма. Гладкая проволока = латунный винт/клемма.

Проволоку не нужно оборачивать несколько раз, достаточно просто обернуть ее вокруг винта. Затем затяните винты на каждом проводе, чтобы закрепить оба.

Вот оно!

Наденьте верхнюю часть розетки, которую вы только что подключили, на нижнюю часть, прикрепленную к лампе. Он должен плотно прилегать, но легко входить:

Эта ручка регулирует яркость лампы на лампе.

Просто убедитесь, что ваши лампочки диммируемые светодиодов! Галогенные лампы и лампы накаливания имеют возможность диммирования.
