Точечные светильники для гипсокартонных потолков: основные варианты.

Во время ремонта особое внимание нужно уделять потолку. Именно оттого какое освещение будет установлено в комнате зависит интерьер всего помещения. Кто-то отдаст предпочтение классической люстре. Возможно кого-то заинтересуют точечные светильники для гипсокартонных потолков.

От того, какие потолочные осветительные приборы будут выбраны и установлены, будет зависеть уют комнаты. Чтобы понять, какой свет необходим в помещении, нужно разобраться в моделях приборов и энергоемкости ламп, устанавливаемых в них.

Содержание

1 Виды потолочных осветительных приборов
2 Что лучше выбрать
3 Виды ламп для светильников
4 Разметка светильников

Виды потолочных осветительных приборов

Гипсокартонные потолки смотрятся современно, придают гостиной, детской или спальне дизайнерскую законченность, если освещение выбрано правильно.

Светодиодные точечные светильники для гипсокартонных потолков подбирают в соответствии с комнатой. Они могут зонировать пространство, придавать ему законченный вид или делать соответствующие акценты на отдельных декоративных элементах.

Встроенные светильники в потолок из гипсокартона можно разделить на несколько групп:

наиболее распространенный тип — точечные светильники. Чаще всего применяются для зонирования пространства. Отличаются разнообразием моделей, видом ламп для различного напряжения, другими конструктивными особенностями;
долговечные светодиодные светильники, с минимальным энергопотреблением. Основное применение — создание акцента на исключительных декоративных элементах;
самый дорогой вариант потолочных светильников, встроенных в гипсокартонную конструкцию — оптоволоконные. Их отличие в оригинальном виде и долговечности. Могут придать законченность любой дизайнерской идее. Отличаются повышенной пожаробезопасностью.

По конструктивным особенностям для потолков из гипсокартона существуют разновидности светильников:

встраиваемые — с поворотным механизмом и без него;
подвесные конструкции — монтаж их осуществляется на заранее подготовленный профиль.
Все выпускаемые осветительные приборы для потолка из гипсокартона можно разделить по напряжению:
на сетевое напряжение в 220В;
светильники, работающие только на напряжение 12В. К ним необходимо приобрести трансформатор;
светодиоды, требующие напряжение 3В. К ним покупаются специальные драйвера.

Что лучше выбрать

Обычные потолочные люстры в стандартной квартире с потолками из гипсокартона будут смотреться нелепо. Конструкция такого устройства предполагает уменьшение высоты на 10-15 см, поэтому комната с массивной люстрой будет выглядеть маленькой.

В этом случае монтаж и установка светильников в гипсокартонный потолок будет приемлемым вариантом для помещений любой высоты. Можно выбрать встраиваемую или накладную конструкцию.

Монтаж точечных светильников встраиваемого типа необходимо продумать заранее, так как проводка и места крепления располагаются между потолком и ГКЛ, а вся декоративная часть и патрон с наружной.
Накладные конструкции можно крепить прямо на поверхность гипсокартона. Чаще такой вариант напоминает крепление люстры к обычному потолку.

Так же конструктивно можно выбрать модель с поворотным механизмом или без него. Неподвижный вариант будет освещать определенную зону, его луч невозможно перенаправить.

Модель поворотного типа можно развернуть в нужную сторону, благодаря встроенным в патрон шарнирам. Это позволяет направить луч светильника в необходимом направлении, что позволяет зонировать пространство помещения или выделить дизайнерский элемент комнаты. Поворотными механизмами оснащаются светильники встраиваемого типа и накладные.

Существующие точечные осветительные приборы могут быть собраны в блоки по несколько единичных. Они представляют собой готовый мощный световой прибор различной формы и конфигурации. Конструктивно могут выполняться как с поворотными механизмами, так и без них, со встроенными или накладными светильниками.

Виды ламп для светильников

Прежде чем начать монтаж светильников в гипсокартонный потолок, к ним необходимо подобрать соответствующие лампы.

В инструкции к осветительному прибору указывается тип лампочки на которую рассчитан светильник.

Обычно это стандартные, имеющиеся в продаже:

обычные лампы накаливания — не пользующиеся в последние годы популярностью из-за большого электропотребления и сильного нагрева во время эксплуатации. К тому же при монтаже нужно учитывать высоту патрона и длину самой лампы, что увеличит пространство всей подвесной конструкции. Единственное преимущество — низкая стоимость, но нужно отметить, что и срок эксплуатации таких ламп небольшой;
галогенные осветительные лампы имеют ряд преимуществ. Они не нагреваются, небольшого размера, у них мощный поток света, в отличие от других светильников. Но при установке следует учесть ряд нюансов: имеют штекерный разъем, поэтому приобретая их стоит учесть характер разъема у осветительного прибора. Кроме того чаще всего работают на напряжение 12В, что предполагает приобретение трансформатора;
люминесцентные или энергосберегающие ламы имеют ряд недостатков — от них быстро устают глаза, при замене требуется специальная утилизация. При монтаже требуется высота для крепления, как и для обычных ламп накаливания, при этом стоит учитывать конструкцию точечного светильника, так как во встраиваемых моделях световой поток будет ослаблен;
самые экономичные в энергопотреблении считаются светодиодные лампы. В отличие от других осветительных приборов наиболее долговечны. Различаются по мощности светового потока и типу луча (холодный или теплый). При установлении специального прибора — диммера можно регулировать величину яркости и интенсивности горения светодиодной лампы. Выпускаются с различного типа патроном (обычный резьбовой и штекерный). Несмотря на довольно высокую стоимость, являются оптимальным вариантом для точечных моделей;
оптоволоконные или светодиодные ленты применяются для подсветки различных дизайнерских элементов. Привлекает простотой монтажа, богатством цветовых решений, небольшим потреблением электроэнергии. При применении их с контроллерами можно изменять световой поток, его интенсивность и яркость.

Разметка светильников

Места для установки будущих осветительных приборов необходимо разметить заранее, при этом нужно уесть:

точка крепления светильника от стены должна быть на расстоянии не менее 50-60 см. При более близком расположении световой поток пойдет на стену, а не на освещение пространства помещения;
расположение осветительных приборов не должно превышать 120 см друг от друга, иначе освещение комнаты будет недостаточным, если она не имеет дополнительных источников света;
для выполнения разреза под различные модели световой аппаратуры необходимо приготовить дрель со специальной коронкой или круговое сверло;

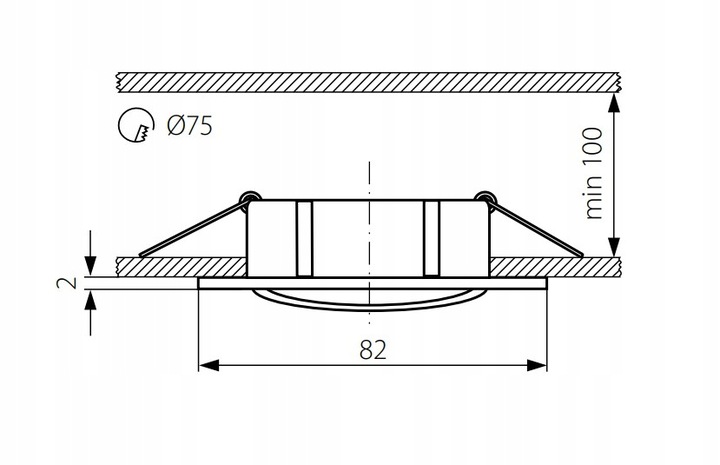

при подборе коронки и сверлении необходимо запомнить диаметр светильников или их размеры, если они квадратные. Это делается для того, чтобы учесть площадь перекрытия лицевой декоративной панелью монтируемой модели, но и не превысить допустимые размеры.

Когда разметка готова и отверстия для светильников просверлены можно приступать к монтажному подключению приборов.

После соединения светильника с электропроводкой его устанавливают на место, сжав специальные крепежные усики. Распрямившись в гнезде они прочно зафиксируют осветительный прибор на месте.
При установке точечных светильников в гипсокартонный потолок важно правильно рассчитать освещаемое пространство, количество осветительных приборов, вид и мощность ламп.

Поделиться с друзьями:

Похожие публикации

Монтаж точечных светильников в гипсокартон потолка • Модернус.ру

Вначале, давайте определимся, что такое точечный светильник, существуют два типа – встраиваемые и накладные. Оба типа объединяет одно свойство: световой прибор излучает световой поток в определенную зону или точку, поэтому он и называется точечным светильником. Встраиваемый светильник монтируется в саму поверхность заподлицо, а накладной крепится сверху. Бывают встраиваемые светильники с дополнительной внешней декоративной частью, но наибольшее распространение получили именно практически незаметные. Накладные светильники обычно закрыты плафоном, тут больший простор для творчества, чем у встраиваемых моделей. Плафоны бывают самых разных форм, расцветок, текстур, цветов и материалов изготовления. Учитывайте, что поскольку накладной светильник фиксируется на поверхности, он занимает больше места. Но это дает и свои преимущества, такой осветительный прибор может стать самостоятельным декоративным украшением интерьера дома и офиса, если гармонично подобрать форму, цвет, отделку и его внешний вид.

Кратко рассмотрим, какие типы лампочек используются в точечных светильниках. По сути, как и в любом светильнике, могут устанавливаться любые лампочки известные в настоящее время науке. Самыми популярными являются – галогенные, люминесцентные и светодиодные, используют и классические лампы накаливания, но в связи с их сильным нагревом в процессе работы, малым ресурсом и высоким потреблением энергии от них стараются отказаться в настоящий момент.

Галогенные лампы – экологичны и обладают долгим сроком службы, их световой поток максимально приближен по температуре к естественному освещению, имеются модели, дающие различные цвета. При этом стоит упомянуть и о недостатках – высокое энергопотребление, чувствительность к перепадам напряжения.

Люминесцентные лампы – дают хороший ровный световой поток, довольно экономичны в плане энергопотребления. Из недостатков – содержат ртуть, поэтому необходима специальная утилизация и осторожность при использовании.

Светодиодные приборы – несомненный лидер на сегодня, практически не нагреваются, имеют долгий срок службы, дают хороший световой поток, энергосберегающие. Могут излучать свет совершенно любого цвета, хорошо держат перепады напряжения в сети. Недостаток – высокая стоимость, но у них высокий КПД и хорошая окупаемость.

Материалы, которые понадобятся для монтажа светильников

Сами светильники точечного типа – тут уже выбирайте тип исходя из дизайна интерьера и собственных вкусовых предпочтений, но мы рассмотрим установку встраиваемых приборов.

Осветительные лампы – мы рекомендуем покупать светодиодные, почему, было сказано выше. Обязательно проверьте наличие светоотражательного слоя, с ним свет будет более ровный. Также рекомендуем лампы мощностью до 40 Вт, во-первых, это экономия электроэнергии, во-вторых, элемент будет меньше греться и не повредит покрытие.

Кабель питания (проводка) – тут выбор зависти от материала Вашего потолочного полотна. Если используется гипсокартонный потолок, то можно купить обычный двужильный или трехжильный кабель. Если планируется установка пластикового полотна, берите медный пожаробезопасный кабель в специальной оплетке. Он конечно дороже.

Сопутствующие материалы – это выключатели, клеммники для соединения проводки, стяжки для её фиксации, изолента и необходимый инструмент: дрель, отвертки, плоскогубцы и т.д.

Участки соединения проводки должны быть хорошо изолированы, для этого используется изолента или специальные термоусадочные трубки. Лучше, хотя бы раз в год проверять соединения, нет ли подпалин и запаха подгоревшего пластика.

Разметка расположения точечных светильников на потолке

Прежде чем приступить к монтажу, необходимо определиться со схемой размещения светильников, нарисовать план. Этот процесс немного сложнее, если планируется установка многоуровневого потолка, особенно если сложной конфигурации. В данном случае лучше подключать каждый уровень на собственную отдельную линию питания. В целом, это не так и сложно, но займет немного больше времени, Вы справитесь! При составлении схемы учитывайте ряд ограничений, их не так много.

Размещайте светильники на расстоянии не менее 30 сантиметров друг от друга и 50 сантиметров от стены. Это правило важно как с точки зрения общей эстетики, так и из соображений безопасности, также при подобной компоновке освещение получится более равномерным.

Избегайте размещения светильников на технологических швах и стыках панелей, также избегайте профилей каркаса, на которых крепится материал. Тут все просто, либо будет чрезвычайно затруднительно впоследствии просверлить отверстие под светильник, либо просто не будет возможности зафиксировать его в нем.

Планируя схему, учитывайте размещения других осветительных приборов, например, люстры или бра. Опять же, это правило важно не только с эстетической точки зрения. Во-первых, должна сохраняться равномерность светового потока, а во-вторых, необходимо учитывать маршруты подвода питания к дополнительным осветительным приборам.

Разводка и соединение линий питания точечных светильников

Существует два подхода к этому процессу. Первый заключается в выполнении всех необходимых работ на этапе монтажа каркаса под подвесной потолок. В данном случае, вся проводка фиксируется заранее в размеченных местах, монтируется потолок, в нем сверлятся отверстия под светильники, готовую проводку достают и подключают к приборам. При втором подходе провод подводится только к первому светильнику, далее сверлятся отверстия и кабель прокидывается от светильника к светильнику поочередно. Такой подход не позволяет зафиксировать кабель, и он просто лежит на поверхности полотна. Обычно он используется, когда потолок уже готов или по каким-то иным причинам не было возможности развести проводку заранее. Конечно, такие моменты как установка потолка и света лучше планировать сразу.

Если же Вы все делаете правильно, то используется первый подход. Кабель протягивается по маршруту размещения будущих осветительных приборов и фиксируется с помощью стяжек на каркасе. В местах установке светильников оставляем запас около 15 сантиметров, который пригодится нам в дальнейшем при подключении и установке встраиваемых светильников. При этом не притягивайте кабель очень плотно, пусть он немного провисает, так как при рабочей нагрузке он может незначительно расширяться или сжиматься, что при плотной фиксации может его деформировать. Как только все работы по протяжке проводов питания завершены, можно спокойно заканчивать монтаж гипсокартонных панелей.

Разметка и сверление отверстий под светильники

Прежде чем делать отверстия необходимо все еще раз тщательно проверить, ведь при малейшей ошибке придется все переделывать. Вначале нанесите разметку по схеме на готовую поверхность потолка обычным мелом. Наглядная схема в полном размере поможет внести коррективы, если таковые потребуются. Для сверления используется специальная коронка на дрель, которая позволяет легко делать идеально ровные отверстия. Такая коронка легко проделывает отверстия в дереве, ПВХ, пластике, гипсокартоне и других не очень плотных материалах. Если у Вас такой нет, то обязательно купите, она стоит не дорого и еще не раз пригодиться для работы. Померьте внутренний диаметр заглубляемой части светильника, диаметр отверстия под него не должен превышать этот размер больше чем на 3 миллиметра, но и не должен быть меньше его, иначе просто не получится вставить светильник в сделанную прорезь.

Подключаем точечные светильники

Ну вот, кабели разведены и зафиксированы, отверстия проделаны, можно начинать подключение наших осветительных приборов. Процесс довольно простой, но также требует внимательности и сосредоточенности. Существует ряд правил, которые надо соблюдать, все-таки Вы работаете с электрическим током, тут безопасность никогда не бывает лишней.

Самое первое, что необходимо проверить, обесточена ли проводка. Это самый важный момент, проверьте есть ли напряжение в кабелях, которые собираетесь подключать.

Достаем из отверстий заранее подготовленный кабель, те самые 15 сантиметров оставленные нами при разводке питания. Разделяем кабель на два и оголяем с каждого конца порядка 15 миллиметров.

Вставляем оголенные участки в клеммы светильника и фиксируем с помощью отвертки или прижимов, это зависит от конкретной модели купленного Вами точечного светильника.

При подключении учитывайте полярность, на светильниках указывается маркировка: РЕ – земля, N – нуль, L – фаза.

Подключив последовательно подобным образом все светильники к питающим проводам можно переходить к фиксации их на поверхности гипсокартонного потолка. Вставка светильников в готовые отверстия довольной простой процесс.

Крепление точечных светильников в гипсокартонном потолке

На всех моделях точечных светильников используется традиционный механизм крепления. Он состоит из двух скоб по бокам прибора зафиксированных на пружинах. Отжимаем скобы вверх до упора и аккуратно вставляем в отверстия, пружины вернут скобы в исходное положение и плотно прижмут его к поверхности полотна с внутренней стороны. В процессе крепления следите за тем, чтобы скоба ненароком не прижала питающий кабель, это может плачевно закончится в дальнейшем. Как только светильник вставлен и плотно прижат можно немного подвигать его, выровняв по центру отверстия, пружина прижимает плотно, но не настолько. Проделав данную процедуру со всеми светильниками, еще раз проверьте, все ли Вы сделали правильно и можно подключать центральный кабель к общей линии питания через выключатель, если конечно Вы этого еще не сделали. Включаем наше освещение и проверяем, нет ли запаха гари пластика, искрения, потрескивания и других признаков того, что мы где-то ошиблись. Если все в порядке, наслаждаемся проделанной своими руками работой долгие годы – друзья восхищаются, семья гордится умельцем, гости просто в восторге!

Вместо заключения, можно сказать, что процесс монтажа точечных светильников своими руками достаточно простой. Конечно, он занимает какое-то время, но не очень много и трудоемкость его невысокая. Скорее главным в нем является внимательность и интерес к деталям. В итоге, точечные светильники дают хороший световой поток при минимуме затрат электроэнергии, они долго служат, а при необходимости их довольно просто заменять. Процесс монтажа таких светильников на натяжной потолок практически такой же, отличие заключается только в том, что отверстия не сверлятся, а прорезаются. Далее в этом месте устанавливаются термоустойчивые вставки из пластика для фиксации светильников. Ну и еще одно отличие – в натяжных потолках не рекомендуется делать отверстия диаметром больше 15 сантиметров, в гипсокартонных потолках нет такого ограничения. В остальном монтаж совершенно ничем не отличается от описанного!

Встраиваемые светильники какого размера? Правильный способ измерения

Встраиваемые светильники классифицируются по размеру. Наиболее распространенными размерами жилых домов являются 4 дюйма, 5 дюймов и 6 дюймов. Это приводит к общему вопросу; “ Что на самом деле означает этот размер? ”

Ответ – размер внутреннего диаметра корпуса (также известного как «банка») со снятой накладкой или светодиодным модулем.

Как измерить размеры встроенных светильников

Сначала снимите окантовку фонаря или светодиодный модуль. Затем измерьте отверстие внутри корпуса в самом широком месте.

Размеры корпусов могут немного различаться у разных производителей, но они должны быть близки к целому числу — 3″, 4″, 5″ или 6″.

Неправильный способ измерения встраиваемых светильников

Распространенной ошибкой является измерение внешней стороны отделки, что даст вам большее (неточное) измерение. Еще одна ошибка – измерять диаметр вырезанного проема в гипсокартоне. Опять же, это будет больше, чем внутренняя часть корпуса, которая входит в отверстие.

Другие способы измерения встраиваемых светильников

Высота/глубина корпуса

Корпуса встраиваемых светильников также измеряются по высоте. Металлические «банки» бывают двух размеров: стандартная и мелкая . Это справедливо как для перестроенных домов, так и для новостроек.

Общепринятой практикой является использование стандартных корпусов, если только они не выше потолочных балок, и в этом случае потребуются неглубокие корпуса. Если над потолком есть чердачное помещение, то можно использовать стандартные корпуса независимо от размера потолочных балок.

4-дюймовые корпуса — Стандартные 4-дюймовые корпуса имеют высоту 5-1/2 дюйма, а неглубокие корпуса имеют высоту 3-1/2 дюйма.

5-дюймовые и 6-дюймовые корпуса — Стандартные 5-дюймовые и 6-дюймовые корпуса имеют высоту 7-1/2 дюйма, а неглубокие корпуса имеют высоту 5-1/2 дюйма.

Максимальная мощность

Встраиваемые светильники можно определить по их номинальной мощности. При расчете мощности в плане освещения используется максимальная номинальная мощность светильника.

Лампы накаливания с номиналом IC обычно рассчитаны на максимальную мощность 75 Вт, что означает, что вы не можете безопасно использовать лампочку большего размера. Корпуса с лампами накаливания без ИС могут иметь мощность до 150 Вт, но они не предназначены для использования в потолках с изоляцией.

Эффективность

Эффективность встроенного светильника измеряется отношением потребляемой им мощности к количеству производимого света. Эта спецификация известна как люмен на ватт (лм/Вт) и является одним из решающих факторов при определении того, соответствует ли светильник требованиям строительных норм и правил по энергоэффективности.

Общие размеры для жилых помещений Встраиваемые светильники

4-дюймовые встраиваемые светильники

4-дюймовые встраиваемые светильники часто используются для акцентного и рабочего освещения, но они также становятся все более популярными для общего освещения. Стандартный размер выреза в потолке для 4-дюймовых корпусов составляет 4-3/8 дюйма, а внутренний диаметр корпуса со снятой отделкой составляет примерно 4 дюйма.

5-дюймовые встраиваемые светильники

Из трех наиболее распространенных размеров баночных светильников 5-дюймовый используется реже всего. Тем не менее, если ваши существующие лампы накаливания имеют размер 5 дюймов и вы хотите перейти на светодиоды, вам повезло. Большинство модулей LED Retrofit имеют « 5/6-дюймовый совместим, что означает, что они имеют регулировку, позволяющую устанавливать их в 5-дюймовые или 6-дюймовые корпуса. Стандартный размер выреза в потолке для 5-дюймовых корпусов составляет 5-5/8 дюймов, а внутренний диаметр корпуса (без обшивки) составляет примерно 5 дюймов.

6-дюймовые встраиваемые светильники

Самый распространенный встраиваемый светильник размером 6 дюймов. Стандартный размер выреза в потолке для 6-дюймовых корпусов составляет 6-3/8 дюймов, а внутренний диаметр корпуса (без обшивки) составляет примерно 6 дюймов.

Менее распространенные размеры встраиваемых светильников

2-дюймовые и 3-дюймовые встраиваемые светильники

Поскольку технология светодиодного освещения продолжает развиваться, все более популярными становятся светодиодные светильники меньших размеров, такие как 2-дюймовые и 3-дюймовые. Эти небольшие светильники обычно используются для освещения шкафов, но они также хорошо работают в качестве акцентного освещения в небольших помещениях, например, на потолке.

8-дюймовые встраиваемые светильники

Несмотря на то, что они редко используются в жилых домах, 8-дюймовые встраиваемые светильники очень распространены в коммерческой недвижимости. Эти светильники обычно потребляют более высокую мощность и производят больше люменов, чем встраиваемые светильники меньшего размера.

Встраиваемые светодиодные светильники без бачка Размеры

Встраиваемые светодиодные светильники без бачка вообще не используют корпус. Если вам нужно определить размер встраиваемого светильника, я рекомендую измерить диаметр выреза в потолке и округлить до ближайшего целого числа, которое должно быть 3″, 4″, 5″ или 6″.

Заключение

Частой причиной, по которой кто-то хочет измерить размер своих встроенных светильников, является их желание или потребность заменить их. Если это вы и планируете сделать это самостоятельно, я рекомендую вам начать с успешной замены только одного. Таким образом, вы можете быть уверены, что новый свет подходит правильно, и вы хотите заняться проектом самостоятельно, а не нанимать подрядчика или электрика, которые сделают за вас.

Установка потолочных точечных светильников | Вольфкрафт ГмбХ

Точечные светильники, встроенные в потолок, стены или мебель, являются ненавязчивыми источниками света, с помощью которых можно эстетично осветить помещение. Самым большим преимуществом для вас является то, что технические компоненты и кабели полностью уходят на задний план. Это означает, что они не уменьшают высоту комнаты, и вы получаете чистый, элегантный вид.

Учебное видео

Пошаговые инструкции

Шаг 1: Определение диаметра фрезерованного отверстия

Встраиваемые прожекторы доступны в широком диапазоне диаметров и монтажной высоты. При выборе светильников убедитесь, что высота установки соответствует свободному пространству на подвесном потолке. Вы можете найти диаметр отверстия, которое необходимо фрезеровать, в спецификациях производителя вашего встраиваемого прожектора. Критический размер – это та часть, которая потом должна исчезнуть в гипсокартоне, а не кольцо над отверстием.

Шаг 2: Настройка соответствующего диаметра

Идеальным решением для всех стандартных диаметров прожекторов (Ø) является регулируемая кольцевая пила для прожекторов. Он был специально разработан для использования в древесине и гипсокартонных плитах (например, в гипсокартоне и плитах OSB) и может быть отрегулирован в соответствии с обычными диаметрами прожектора (35, 55, 60, 68, 70, 75, 80 и 85 мм) за считанные секунды.

Для этого с помощью прилагаемого торцевого шестигранного ключа ослабьте винты трех групп зубьев, отрегулируйте их в соответствии с требуемым диаметром отверстия и затем снова затяните винты.

Глубина пропила регулируемой кольцевой пилы для точечных светильников составляет 30 мм, поэтому вы также можете использовать ее для сверления двухслойных стен из гипсокартона.

Шаг 3: Разметка сетки и позиций на потолке

Если вы хотите установить более одного потолочного прожектора, начертите на потолке сетку с желаемыми расстояниями до источников света. Универсальный угол и пробный угольник отлично справятся с этой задачей.

Шаг 4: Вырезание отверстия

Убедитесь, что питание в вашей рабочей зоне отключено и что в рабочей зоне нет силовых кабелей.
