Диаметр дымохода для твердотопливного котла: Сечение дымохода для твердотопливного котла: как рассчитать высоту

Сечение дымохода для твердотопливного котла: как рассчитать высоту

Если вы решили обзавестись автономной системой отопления, то кроме выбора хорошего котла необходимо задуматься и о других важных элементах, которые напрямую сказываются на качестве работы всей системы. Твердотопливные котлы на сегодняшний день хорошо себя зарекомендовали, они экономные и высокоэффективные. Однако для правильного их функционирования нужно подобрать дымоход. Дымоходы могут отличаться формой, высотой и диаметром. Для каждого твердотопливного котла он подбирается с учетом индивидуальных характеристик.

Устройство дымохода для твердотопливного котла

Дымоход – это вертикальная труба, которая подключается к котлу и предназначена для вывода продуктов сжигания топлива – угарного газа, дыма, сажи, копоти. Конструкция выводится на улицу, поэтому все вредные вещества выбрасываются в атмосферу. Дымоход может быть полностью выведен на улицу или частично расположен внутри помещения. От основных его характеристик – сечения, диаметра и высоты зависит тяга, сила которой сказывается на эффективности и правильности работы твердотопливного котла.

К дымоходу предъявляется большое количество требований, которые в обязательном порядке необходимо соблюдать. Если ошибиться в высоте или в диаметре, то нарушится тяга, а значит, продукты сгорания и опасные газы не будут выводиться в полном объеме в атмосферу. Это может привести к попаданию угарного газа в помещение и к отравлению жильцов, а также существенно снизить эффективность работы котла. Поэтому относитесь к выбору дымохода ответственно либо доверьте это дело специалистам.

Что касается составляющих самого устройства, дымохода, то конструктивно он состоит из следующих элементов:

• стояк;
• шейка;
• оголовье;
• колпак;
• задвижка;
• вкладыш;
• сборник для конденсата.

Для металлических сэндвич-дымоходов предусмотрены еще утеплители, которые защищают трубу от перепада температур внутри и снаружи, а также снижают образование конденсата.

Дымоходы отличаются разными типами устройства и используемых материалов при производстве. Наиболее прочными и функциональными являются стальные и керамические конструкции. Они быстро собираются и состоят из отдельных готовых частей. Лучше всего отдавать предпочтение вертикальным дымоходам с гладкой поверхностью, без горизонтальных перепонок, углов и изгибов. А если вы выделите под дымоход для твердотопливного котла отдельное помещение с выходом на крышу, то сможете обезопасить себя от риска попадания угарного газа в дом. Перед покупкой детально ознакомьтесь с принципом работы дымохода и его параметрами выбора – материалом, формой, высотой и диаметром, а только потом занимайтесь подключением к твердотопливному котлу.

Что такое сечение дымохода

Сечением дымоходной трубы называется ее форма. Дымоход может быть представлен в прямоугольной форме, а также быть овальным или круглым. Самыми эффективными являются овальные или круглые, они выпускаются из таких материалов, как керамика, стекло и металл. А вот что касается прямоугольного дымохода, то он выкладывается из кирпича. Сечение в овальном или круглом исполнении быстрее и равномернее прогревается, что позволяет не задерживаться газам в трубе, а быстро выходить наружу. Кроме того, отсутствие углов не создает препятствий выхлопам и не меняет их траекторию, а также не позволяет оседать на шероховатой кирпичной поверхности конденсату. Все эти особенности керамической или стальной трубы с овальным сечением дымохода положительно влияют на общую работу отопительной системы. Правильно подобранная форма, диаметр и высота смогут создать нужную силу тяги, от чего напрямую зависит эффективность и безопасность работы твердотопливного котла.

Минимальное сечение и высота трубы

Диаметр и высота дымохода для твердотопливного котла определяются на основе строгих стандартов по СНиП. Здесь нельзя руководствоваться собственными догадками или выбирать «на глаз». Чтобы не допустить ошибку, которая может сказаться на качестве тяги в дымоходе и функциональности котла, нужно ознакомиться с инструкцией производителя отопительного оборудования. В технической документации на твердотопливный котел есть приведенные значения, которым должен соответствовать дымоход. Если указан их минимальный порог, например, высота 6 метров, а диаметр 130 мм, то отклоняться от рекомендованных величин нельзя. В противном случае вы можете не только потерять гарантию на оборудование, но и получить серьезные опасные последствия.

Диаметр сечения дымохода не должен быть меньше установленного диаметра патрубка. При необходимости его размер вы сможете измерить самостоятельно. Отклонения допускаются не больше 5мм.

Величина высоты также указывается в паспорте на котел. Но согласно установленным нормативам минимальный ее размер не должен быть меньше 5 метров для одноэтажного дома, а выступ трубы над крышей – 1 метр. Если в доме несколько этажей, то соответственно проводим аналогию и увеличиваем ее длину. Если обратиться к практике, то значение диаметра дымохода в большинстве случаев для котлов средней мощности находится в рамках от 130 до 200 мм, а высоты – от 6 до 10 метров. Более точные цифры приведены в таблице ниже. В первую очередь учитывайте мощность котла.

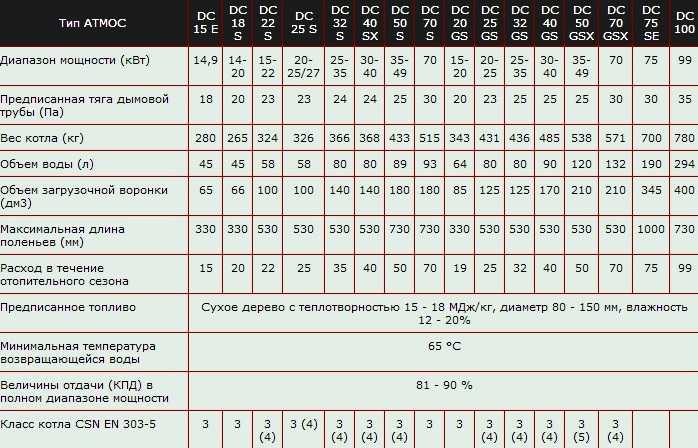

Параметры и их соотношение, приведенные в таблице, подходят для дымоходов, которые используются вместе с твердотопливными котлами исключительно в домашних условиях и с соблюдением всех норм безопасности. Отдельно хочется заострить внимание на том, что сечение и диаметр по всей длине трубы должны быть одинаковы. Любые погрешности приводят к изменению тяги и даже к обратному процессу, в результате чего угарный газ и топливные отходы могут проникнуть в дом. А это прямая угроза для здоровья и жизни людей.

Как рассчитать сечение дымохода

Самый легкий способ рассчитать сечение дымохода – это измерить размер его патрубка. Они должны быть одинаковыми. Некоторые перед покупкой выбирают дымоход для твердотопливного котла, не опираясь на общие рекомендации, а с целью сэкономить средства, а после подключения понимают, что уровень тяги недостаточный, чтобы котел работал на полную мощность. Поэтому соблюдайте все требования, а если у вас потерялся паспорт к котлу и вы не можете найти установленные значения по сечению дымохода, воспользуйтесь нижеприведенной формулой:

S = m/(ρг*w), где

S – размер сечения дымохода;

m — массовый расход сгорания топлива за час;

ρг – плотность угарных газов;

w — скорость угарных газов.

Для определения показателя ρг нужно воспользоваться статистическим значением из таблицы, где указана плотность угарных газов в зависимости от рабочих условий. Но предварительно от вас потребуется вычислить разницу в температуре (внутри и снаружи), так как в таблице приведены разные ее значения для определения ρг. Итак, приступаем к расчету ∆Т.

∆Т = (Т₁-Т₂)/2, где

Т₁ = температура угарных газов в дымоходе на входе;

Т₂ = температура угарных газов в дымоходе на выходе.

Теперь пример расчета более конкретный с цифрами. Допустим, за один час в котле сгорает 20 кг топлива, нужно перевести данное значение к секундам (20/3600 = 0,00556кг/с), так как скорость угарных газов измеряется тоже в секундах (2м/с). Исходя из найденного значения в таблице на основе показателя ∆Т, плотность угарных газов ρг = 0,6881. Теперь подставляем все значения:

S = 0,00556/(0,6881*2) = 0,00404 м² = 40,4 см².

Если вам не удалось самостоятельно рассчитать размер сечения дымоходной трубы, то воспользуйтесь уже готовыми цифрами, представленными в таблице:

Таким образом, подходите к выбору параметров дымохода ответственно. Дымоход для твердотопливного котла должен соответствовать всем заявленным параметрам от производителя отопительного оборудования. Только так можно будет достигнуть правильной работы отопительной системы и максимального эффекта. И помните про безопасность. Ведь даже малейшее отклонение от нормы может привести к попаданию угарного газа в дом, последствия чего могут быть фатальными.

Как выбрать диаметр дымохода? — ФуранФлекс

+7 (495) 790-97-76

Связанные продукты:

FURANFLEX Black® для котлов

Дымоходная система – важная составляющая отопительной системы, без которой невозможно применение газового или твердотопливного котла, печи или камина. При проектировании следует руководствоваться исключительно Строительными нормами и правилами (СНиП). К примеру, важно соблюдать ограничение не более 3 поворотов или выдерживать угол наклона в 3-5 градусов для горизонтальных участков. Для монтажа или ремонта системы могут использоваться трубы различного диаметра и длины. Важно не ошибиться с выбором, поскольку неправильный подбор дымохода может привести к серьезным проблемам, например, ухудшению тяги. Подобное явление чревато тем, что продукты горения не будут своевременно удаляться и станут проникать в помещение. К тому же может ухудшиться производительность используемого отопительного оборудования.

Важные моменты

С трудностями подбора диаметра трубы для дымохода люди часто сталкиваются при ремонте системы. Если использовалась кирпичная конструкция, для увеличения срока ее службы применяется гильзование металлическими или гофрированными трубами. В таком случае подобрать подходящий диаметр, это только полдела. Нередко возникают ситуации, когда монтаж трубы невозможно выполнить без заужения существующих проходов. Если руководствоваться СНиП, подобное делать категорически запрещено.

Простым решением может стать применение полимерных рукавов ФуранФлекс. Главное их преимущество в том, что они легко принимают любую форму, а поэтому нет необходимости сужать имеющийся проход, а также разбирать существующую конструкцию. Ремонт трубы дымохода в таком случае может быть выполнен в минимально короткие сроки – всего за 3-4 часа. Подробнее об особенностях технологии и ее преимуществах читайте здесь.

Материал плотно прилегает к стенкам дымохода. Так как его толщина составляет всего пару миллиметров, он не забирает полезное пространство и не способствует уменьшению диаметра прохода. Но даже при использовании полимерных труб необходимо правильно определиться с диаметром. Расчет зависит от ряда критериев, но основной из них – мощность отопительного оборудования. Обычно производитель в технической документации указывает рекомендуемые размеры. К примеру, для котлов Viessmann производитель указывает следующие рекомендуемые параметры:

• для газовых котлов мощностью  35 кВт – диаметр дымоходной трубы от 60 мм;
• для котлов мощностью 45-60 кВт – от 80 мм;
• для котлов мощностью 80-105 кВт – от 200 мм.

Если сложно принять верное решение, вы можете рассчитывать на помощь наших специалистов. Проконсультировать по любым вопросам они могут вас по указанному телефону.

Почему стоит выбирать ФуранФлекс?

Технология ФуранФлекс идеально подходит для гильзования металлических и кирпичных дымоходов, а также систем собранных из асбестовых труб или других материалов. Материал обладает уникальными химическими и физическими свойствами. Он отличается отменной термостойкостью (250 или 450 градусов в зависимости от вида), высокой прочностью (способен выдерживать разрыв усилием 400 Н/мм) и хорошей устойчивостью к агрессивной среде и кислотам.

Ремонтный дымоход ФуранФлекс быстро монтируется, но после завершения процесса полимеризации приобретает характеристики, по которым превосходит другие материалы, используемые для монтажа или ремонта дымоходных систем. Среди плюсов технологии стоит отметить полную газонепроницаемость. Отсутствие стыков и соединений исключают негерметичность системы и проникновение продуктов горения в помещение.

В нашей компании всегда в наличии имеются полимерные трубы разного диаметра длиной до 100 метров. На складе дымоходов  также имеются различные комплектующие, в том числе конденсатосборники, переходники, хомуты и др. Если требуются элементы нестандартных размеров, можем изготовить в минимально короткие сроки. Гарантируем промышленное изготовление и высокое качество готовых изделий, так как используем качественное сырье для производства. Для оформления заказа или уточнения деталей сотрудничества, свяжитесь с нами по телефону или закажите обратный звонок.

Оставьте заявку прямо сейчас!

Мы свяжемся с Вами в ближайшее время

Ремонт дымоходов в Москве и МОРемонт внутренних водостоков в Москве и МО

Размер дымохода

Мощность дымохода зависит от потенциальной тяги дымохода – разницы давлений, создаваемой разницей температуры воздуха внутри и снаружи и высотой дымохода – и площади дымохода.

Разность давлений в дымоходе вытягивает воздух и топливный газ из котла или камина через дымоход и из здания.

Тяга в дымоходе

Разность давлений или тяга в дымоходе может быть выражена как:

DP _CH = H (ρ _O — ρ _I ) A _G (1)

Скуда

1119 (1)

Скуда

1119 (1)

. = pressure draft in the chimney (Pa)

h = height of chimney (m)

ρ _o = ambient outside density of air (kg/m ³ )

ρ _I = Внутренняя плотность дымоходов воздуха (кг/м ³ )

A _G = ускорение гравита Law states that

ρ _o  T _o = ρ _i T _i

or

ρ _i = ρ _o T _o / T _я (2)

, где

T = T + 273 = абсолютная температура (K)

, где

T = температура (° C)

T = температура (° C)

T = температура (° C)

T = температура. can alternatively be expressed as:

dp _ch =  h ( ρ _o — ρ _o T _o / T _i ) a _g

or

dp _ch =  h ρ _o ( 1 — T _o / T _i ) a _g               (3)

Пример — Тяга дымохода

Дымоход высотой 20 м работает с температурой дымовых газов 200 °C (473 K) . Наружная температура составляет 0 °C (273 K) . Плотность наружного воздуха 1,292 кг/м ³ .

The draft in the chimney can be calculated with (3) as

dp _ch = (20 m) (1. 292 kg/m ³ ) ( 1 — (273 K) /  (473 K) ) (9.81 m/s ² )

       = 107 PA

DRACK CALCUTUTUTOR

H — Высота дымовой трубы (M)

ρ _O — Вне воздуха (кг/м ³ )

141414141414141414141414. температура внутри ( ^O C)

T _O — Внешняя температура воздуха ( ^O C )

Драфт Chimney

^{9999999999997777777777777777777777777777777777777777777777777777777777777777777777777779н 77777777777777777777777777777777777777777777777777777777777777777779н. скорость воздуха и дымовых газов в меньшей топке не должна превышать 2 м/с . Расчетные скорости больших печей не должны превышать 10 м/с .}

Требуемая площадь дымохода может быть рассчитана как

a = Q / V (3)

, где

A = площадь поперечного сечения трубки (M ² )

Q 2030 ZU При температуре дымохода (M ³ /S)

V = скорость (м /с)

В общем 1 кВт Огня коевта требует 1100 мм ² из Chimney.

Таблица производительности дымохода – БТЕ/ч и кВт

• Таблица производительности дымохода – БТЕ/ч и кВт (pdf)

Диаметры дымоходов для печей, строительные нормы Великобритании, документ J

Строительные нормы говорят, что диаметр дымохода (или площадь поперечного сечения) должен быть не меньше, чем размер выходного отверстия печи, что, как правило, имеет большой смысл.

Рекомендуемые минимальные диаметры печей следующие:

до 20кВт на бездымном топливе — Минимальный диаметр 125мм.
мощностью до 30 кВт на любом топливе — диаметр не менее 150 мм.

Если печь освобождена от требований программы Defra и имеет выпускное отверстие 125 мм, то можно использовать дымоход диаметром 125 мм.

Таким образом, нормативные акты рекомендуют минимальный размер дымохода 150 мм для любой печи (в которой можно сжигать дрова), если только она не освобождена от Дефра.

Это стоит помнить, потому что многие печи, не входящие в список Defra Exempt, поставляются с выходным отверстием дымохода 125 мм, которое затем необходимо увеличить до 150 мм.

Некоторые советы

150-мм вкладыш на печи с выходом дымохода 125 мм может накопить много отложений, сажи и смолы до того, как это повлияет на работу печи, и пользователь будет предупрежден об отложениях, если дымоход не будет должным образом подметали (как это иногда бывает). Поэтому особенно важно правильно и регулярно прочищать дымоход, если печь имеет выход дымохода 125 мм, но прикреплена к дымоходу 150 мм.

Отложения, сажа и смола могут быть опасны по ряду причин.

Пожар в дымоходе
Скопление смолы в дымоходе (особенно при сжигании древесины и битуминозного угля) опасно, так как является причиной пожара в дымоходе. Возгорание дымохода от сажи может достигать 1000 градусов, а возгорание дымохода от смолы — 1200 градусов. Читайте о способах снижения риска возгорания дымохода.

Деготь невозможно удалить щеткой для чистки, поэтому лучше всего выровнять и изолировать дымоход, чтобы предотвратить его образование в первую очередь.

Что такое сажа?

Сажепад
Накопление отложений в дымоходе может привести к их падению, что называется сажопадом. Это, конечно, может заблокировать дымоход. Если дымоход засорен, дым, скорее всего, просочится в дом, и это потенциально опасно, особенно если это происходит, когда вы спите (и особенно при угольном камине).

Со временем в дымоходе скапливается сажа, особенно при сжигании древесины или битуминозного угля и особенно при медленном горении в течение ночи (старайтесь избегать ночного горения или «выключения печи на ночь» — это также приводит к увеличению выбросов) .

Время от времени сажа смещается или разрастается до таких размеров, что падает вниз. Падение сажи является накопительным, что означает, что оно может образовывать «снежный ком»: если выпадение сажи начинается в верхней части дымохода, то оно также может обрушить большую часть сажи под ним. Это может заблокировать дымоход или соединение с печью.

Отличие битуминозного угля от бездымного топлива

Ассоциация твердого топлива справедливо отмечает, что бездымное топливо дает гораздо меньше дымовых отложений, чем битуминозный уголь. Таким образом, гораздо безопаснее (и вы также получите больше тепла) сжигать бездымное топливо, такое как антрацит (например, тайбрит), чем менее чистые альтернативы.

Вы можете прочитать больше о том, как образовался уголь и о типах угля.

Требования производителя к размеру дымохода

Некоторые производители печей выпускают печи с выходом дымохода 125 мм, но оговаривают, что он должен быть подключен к системе дымохода/дымохода 150 мм. В таких случаях вы должны следовать условиям производителя.

Установщики HETAS

Некоторые установщики не будут устанавливать систему дымохода/вкладыша 125 мм, поэтому, если вы решите использовать дымоход/вкладыш 125 мм, убедитесь, что ваш установщик готов установить его перед покупкой.

Диаметры дымоходов для пеллетных печей и котлов на пеллетах

Печи и котлы на пеллетах являются ярким примером того, где эти правила могут быть обременительными. Многие пеллетные котлы имеют выходное отверстие диаметром 80 мм, а дымоход диаметром 150 мм может создать для них слишком большую тягу или всасывание.
