Диаметр или толщина арматуры для фундамента дома

Хотите разместить рекламу ваших товаров или услуг на сайте cdelayremont.ru? Перейдите на страницу реклама, чтобы узнать о вариантах и условиях сотрудничества.

Одним из самых важных показателей строительной арматуры является диаметр стержней. От него зависит не только прочность конструктивного элемента каркаса или сетки, но и качество совместной работы бетонного монолита и арматурного скелета. Если вы задумали своими руками возводить фундамент с нуля, то должны ориентироваться в вопросах, связанных с выбором арматуры по ее диаметру.

Принцип выбора арматуры по ее диаметру

Толщина (диаметр) арматуры для фундамента выбирается исходя из требуемого относительного содержания рабочей арматуры. Площадь сечения армирующих продольных элементов на срезе должна составлять не менее 0,1% – такое значение указано в нормативном документе СНиП 52-01-2003 «Бетонные и железобетонные конструкции». Что это значит?

Всего лишь то, что площадь арматуры по отношению к общей площади фундамента в разрезе (к площади сечения) должна соотноситься как 0,001 к 1.

В статье «Расчет арматуры для фундамента» мы приводили достаточно подробный разбор методики выбора армирующих элементов – их количества и диаметра – исходя из выбранных параметров фундамента дома. В расчетах используют таблицу, приведенную ниже.

Методика выбора диаметра арматуры

Предположим, мы задумали строительство ленточного фундамента шириной 300 мм (30 см) и высотой 1000 мм (100 см).

Площадь сечения ленты составит: 30×100=3000 см2
Умножаем полученное значение на 0,001 и получаем минимальную площадь поперечного сечения арматурных стержней: 3000×0,001=3 см2

По таблице выше видим, что данное значение соответствует 6 стержням диаметром 8 мм или 4 – диаметром 10 мм. Т.е. арматура ленточного фундамента закладывается в два пояса, либо по 3 стержня в каждом, либо по 2. Учитывая различие в цене на арматуру, выбор становится очевиден – экономичнее принять к установке 4 стержня диаметром 10 мм. Однако если длина каждой стороны фундамента превышает 3 метра, то минимальное значение диаметра (о нем говорится в пособии по проектированию «Армирование элементов монолитных железобетонных зданий») составит 12 мм. Поэтому тут уже нужно смотреть на конкретном примере. Если при указанных выше параметрах фундамента длина ленты превышает 3 м, то смело используем 12 мм стержни.

Для плитного фундамента порядок работы аналогичен, только в этом случае нужно учитывать не только поперечное, но и продольное сечение фундамента (необходимо ориентироваться как раз на последнее). Предположим, что нам необходимо армировать плиту 6000×8000×300 мм (600×800×30 см).
Площадь продольного сечения: 800×30=24000 см2

Расчетная величина поперечного сечения арматуры: 24000×0,001=24 см2
Количество стержней, установленных с шагом 20 см (оптимальные размеры ячеек, которые позволяют удобно заливать бетон для фундамента и обеспечивают полноценную работу железобетона) в две сетки: 2×800/20= 80 шт.

Умножаем значения для 10 стержней в столбце таблицы на 8 и выбираем вариант, который немного превышает 24 см2.
Видим, что ближе всего использование 80 шт. арматуры диаметром 8 мм. Т.к. размер стороны превышает 3 м, то принимаем к установке d=12 мм.

Толщина арматуры и ее функциональное назначение

В таблице ниже мы представили типы арматуры по ее диаметру, функциональному назначению и применению в индивидуальном строительстве. Как правило, элементы диаметром 6-8 мм используются в качестве монтажных. Все, что больше – стержни с периодическим профилем, которые уже работают на изгиб.

Как видите, тип подбираемой по толщине арматуры не зависит от того, какие пропорции бетона для фундамента мы используем и прочих параметров.

Диаметр арматуры, ммПрофильНазначение
6гладкиймонтажная/для формирования хомутов
8монтажная/возможно применение в качестве армирующих элементов буронабивных свай
10периодический (рифленый, ребристый)рабочая/используется для небольших построек с учетом параметров грунта
12рабочая/самые распространенные варианты для возведения ленточного или плитного железобетонного основания
14
16рабочая/используется для больших домов на сложном грунте

Диаметр арматуры для ленточного фундамента под одно- и двухэтажный дом

Армирование является обязательным этапом возведения ленточного фундамента, металлический каркас обеспечивает нужную прочность. Пояса закладываются как минимум в два слоя, нижний компенсирует нагрузки на изгиб и снижает риск подвижек при морозном пучении грунта, верхний принимает на себя вес постройки. Несмотря на всю экономичность ленточных типов оснований, расход арматуры при их обустройстве все равно высокий, для снижения затрат ее советуют покупать оптом. Расчет необходимого количества проводится на стадии проектирования, его главная цель – подбор правильного сечения продольных, поперечных и вертикальных прутьев и определение их суммарного метража и веса.

Оглавление:

  1. Как подобрать диаметр прутьев?
  2. Технология усиления фундамента
  3. Расчет для ленточного основания
  4. Способы вязки

Рекомендации по выбору диаметра арматуры

Для вязки каркаса используются стержни с гладким и периодическим профилем, вторая разновидность является единственно приемлемой для продольных элементов, первая подходит только в качестве монтажной. При выборе диаметра учитывается назначение и вес постройки, минимум составляет, в мм:

  • 10 – для легких построек типа летней кухни или бани.
  • 12 – для продольной арматуры ленточных оснований стандартных жилых построек.
  • 14 и выше – при закладке фундамента под кирпичный дом (или здание из камня) свыше 1 этажа.
  • 16 – при возведении домов на сложных грунтах или этажности выше 2. Требуемый тип профиля во всех вышеперечисленных случаях – рифленый или ребристый.
  • 6-10 – рекомендуемый интервал для монтажной арматуры (вертикальных и поперечных). Допускается использование гладкого профиля.

Применение прутьев с большим диаметром экономически нецелесообразно, с меньшим – не допускается нормами СНиП. Минимальное соотношение арматуры (продольной) для ленточного фундамента составляет 0,1 % от площади сечения бетонного монолита. Для основ высотой в 1 метр и шириной в 40 см это значение равняется 4 см2, чему вполне соответствует схема из 4 стержней диаметром в 12 мм. Превышать эту норму можно, уменьшать – нельзя ни в каких случаях. Сечение одного стержня находится по стандартной формуле S=π·R2. Требования к проволоке для вязки, поперечным и вертикальным элементам мягче, нагрузка на них меньше в разы, их основная цель – поддержка каркаса.

Число располагаемых продольных прутьев зависит от ширины ленточного фундамента, в индивидуальном строительстве распространены два варианта: с четырьмя и шестью стержнями. Вторая система актуальна при превышении размеров монолита свыше 50 см. Это обусловлено основными требованиями к размещению арматуры, согласно СНиП 52-101-2003: расстояние между продольными линиями не должно превышать 40 см; рекомендуемый промежуток между элементом металлического каркаса и краем бетона – 5-7 см.

Утапливать стержни в центр нельзя, равно как и допускать их расположения вблизи грунта из-за возрастания риска коррозии. Добавочный прут крепят ровно посередине, расстояние между нижним и верхним поясом варьируется в пределах 60-80 см, такая схема идеально подходит для фундамента одноэтажного дома высотой не более 1 м. Поперечные и вертикальные стержни перекрещивают между собой в одном узле, интервал размещения составляет от 30 до 80 см, для удобства расчета его часто принимают равным 50.

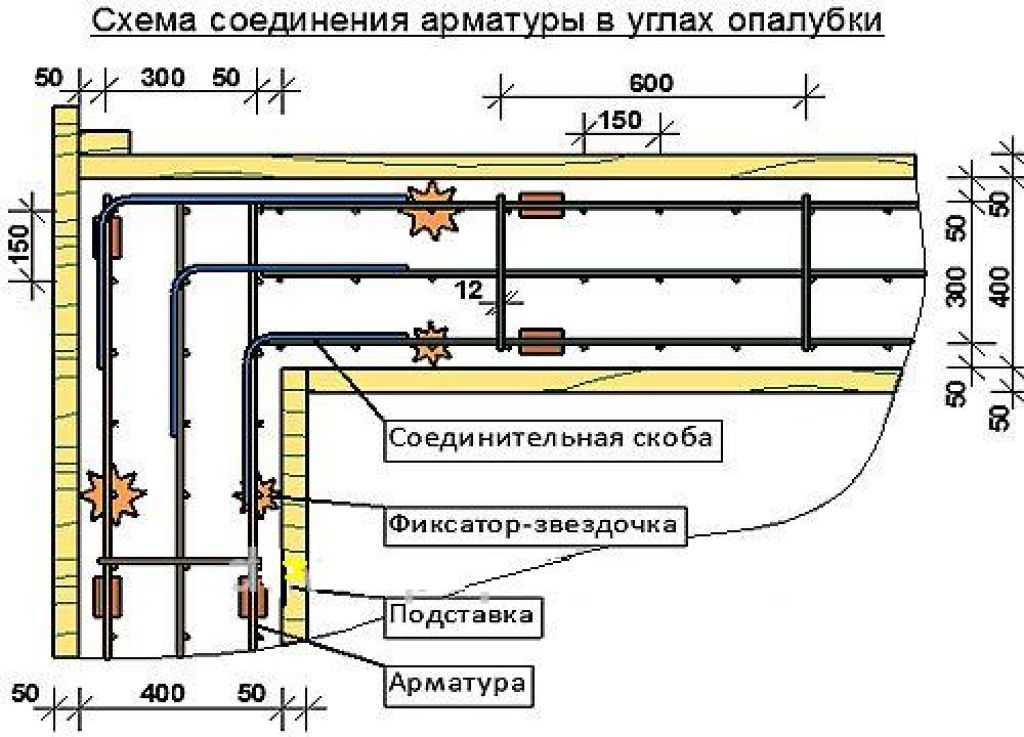

Особого внимания требуют углы, на участках перераспределения напряжения каркас усиливается загнутыми прутьями. Рекомендуемые схемы включают анкеровку Г-образными или П-образными элементами, или загиб продольного ряда. Поддерживающая арматура укладывается в верхнем поясе, минимальная длина одной стороны – 50 см. Также на этих участках сокращается интервал размещения продольных прутов, шаг для фундаментов стандартного сечения – 25 см. Выполнение этих условий актуально даже при строительстве легких построек типа бани, обычной связки проволокой в углах недостаточно.

Расчет арматуры для ленточного фундамента

Исходными данными являются геометрические размеры будущей основы. Расчет проводится на стадии проектирования дома, одновременно с составлением схемы расположения прутьев. Процесс начинается с выбора диаметра, для ленточного типа фундамента допускается использование разного типа метизов для продольных (основных) рядов и вертикальных с поперечными. Закладываемый минимум для горизонтальных несущих стержней – 12 мм, исключение делается для легких построек типа бани (но не менее 10 мм). Применяется арматура одинакового сечения с одной маркой стали, при избытке допускается укладка изделий с большим диаметром для формирования нижнего ряда.

Зная величину периметра ленты и число прутьев, на первый взгляд, найти общий метраж легко. Но расчет усложняется из-за необходимости использования цельной арматуры. В идеале продольные пруты неразрывны, при связке двух отрезков короче, чем длина стены, допустимый минимум запаса составляет 30 см. Загнутые элементы для усиления углов не уступают в диаметре, их общий метраж зависит от числа поворотов, в расчет включают участки соприкосновения с внутренними несущими стенами.

Требуемая длина для поперечных и вертикальных стержней также рассчитывается согласно выбранной схеме. Самый простой путь – подсчитать метраж на один стык и умножить его на число узлов. Даже при условии соединения каркаса сваркой арматура для фундамента не режется в обрез, учет нахлестов и запусков обязателен. Точно учесть величину выступающих отрезков невозможно, для упрощения расчета их принимают равными 10 % от общего метража монтажных прутьев.

Найти суммарную длину металлопроката для ленточного фундамента недостаточно, цены на эти изделия чаще указываются для одной тонны. Вес у стержней разного диаметра отличается, величина относится к регламентированной, перерасчет провести легко. Продукция приобретается с запасом, излишки допустимы, недостача – нет.

Нюансы вязки арматуры

Сварочное соединение для каркасов ленточных фундаментов не подходит: помимо увеличения затрат оно не обеспечивает достаточную надежность, стыки со временем подвергаются коррозии. Единственно возможным способом фиксации считается обвязка пластиковыми хомутами или стальной проволокой. Ее расчет несложный: число узлов умножают на длину отрезка, требуемого для обхвата прутьев и закрутки концов (обычно это 30-50 см), полученный метраж переводится в кг.

Рекомендуемое сечение проволоки при диаметре арматуры от 12 мм варьируется в пределах 1,2-1,4 мм. Для вязки используются крючок и плоскогубцы или специальный пистолет (дорогой инструмент, но оправданный при больших объемах работ).

строительных чертежей. Раздел B: Бетонная конструкция

Строительные чертежи. Раздел B: Бетонная конструкция

Карибское бедствие
Проект смягчения последствий
Осуществляется Организацией американских государств
Отдел устойчивого развития и окружающей среды
для Управления USAID по оказанию помощи при стихийных бедствиях за рубежом и Карибской региональной программы

Введение | Раздел
А | Раздел Б| Раздел С | Раздел D
| Раздел Е | Раздел F  | Раздел G
Загрузите файлы AutoCAD DWG (zip-архив): Раздел A | Раздел Б | Раздел С |
Секции D-G

Рисунок B-1 : Допустимое расположение ленточных фундаментов

Все наружные стены и внутренние несущие стены должны опираться на усиленные
бетонные ленточные фундаменты. Внутренние стены могут поддерживаться за счет утолщения плиты под
стену и соответствующим образом укрепить ее. Фундаменты, как правило, должны располагаться на слое
грунта или камня с хорошими несущими характеристиками. К таким почвам относятся плотные пески,
мергель, другие зернистые материалы и твердые глины.

Фундамент должен быть залит не менее чем от 1 6 дюймов до 2 0 дюймов.
под землей, толщиной не менее 9 дюймов и шириной не менее 24 дюймов или
минимум в три раза больше ширины стены, непосредственно поддерживаемой им. Где
в качестве несущего материала фундамента должны использоваться глины, ширина фундамента должна быть
увеличен до минимума 2 6 дюймов



Рисунок B-2 : Типовая деталь фундамента

Когда отдельные железобетонные колонны или колонны из бетонных блоков
используемые они должны поддерживаться квадратными фундаментами не менее 2-0 дюймов квадратного сечения и
толщиной 12 дюймов. Для фундаментов колонн минимальное армирование должно быть
стержни диаметром 6 дюймов в обоих направлениях, образующие сетку 6 дюймов.



Рисунок B-3 : Армирование ленточных фундаментов

Армирование фундамента необходимо для обеспечения непрерывности
структура. Это особенно важно в случае плохого грунта или при
здание может быть подвержено землетрясению. Предполагается, что армирование
деформированные стальные стержни с высоким пределом текучести, которые обычно поставляются в OECS. Для полосы
фундаментов минимальное армирование должно состоять из 2-х стержней № 4 («»), уложенных
продольно, а стержни диаметра расположены поперечно на расстоянии 12 дюймов.



Рисунок B-4 : Бетонный пол в деревянной конструкции



Рисунок B-5 : Бетонный ленточный фундамент и бетонное основание с
Деревянное строительство

Приемлемое устройство фундамента небольшого деревянного дома
с бетонным или деревянным полом показано на этих рисунках. Эта конструкция подходит для
достаточно жесткие почвы или мергель. Там, где здание будет стоять на скале, толщина
Фундамент может быть уменьшен, но деревянные постройки очень легкие, и их легко снести ветром.
их основы. Поэтому здание должно быть надежно закреплено болтами к бетонному основанию,
и опоры должны быть достаточно тяжелыми, чтобы предотвратить подъем.



Рисунок B-6 : Типовые детали кирпичной кладки

Бетонные блоки, используемые в стенах, должны быть прочными и не иметь трещин и
их края должны быть прямыми и верными. Номинальная ширина блоков для наружных стен
и несущие внутренние стены должны быть не менее 6 дюймов, а лицевая оболочка a
минимальная толщина 1″. Наружные стены лучше строить толщиной 8″.
бетонный блок. Ненесущие перегородки можно соорудить из блоков с
номинальная толщина 4 дюйма или 6 дюймов. Стены из блоков следует армировать обеими
вертикально и горизонтально; это должно противостоять нагрузкам от ураганов и землетрясений. это
нормальная практика в большинстве OECS использовать бетонные колонны на всех углах и
перекрестки. Дверные и оконные косяки должны быть усилены.

Рекомендуемая минимальная арматура для конструкции из бетонных блоков
выглядит следующим образом:

    1. Стержни диаметром 4 дюйма на углах по вертикали.
    2. Стержни диаметром 2 дюйма на стыках по вертикали.
    3. Стержни диаметром 2 дюйма на косяках дверей и окон
    4. для армирования горизонтальной стены используйте стержни Dur-o-waL (или аналогичные) или стержни.
      каждый второй курс следующим образом:

      5. Блоки 4 дюйма 1 бар
      6-дюймовые блоки 2 стержня
      8-дюймовые блоки 2 стержня

    5. Для армирования вертикальной стены используйте стержни, расположенные следующим образом:

      6. 4-дюймовые блоки 32
      6-дюймовые блоки 24
      8-дюймовые блоки 16

Рисунок B-7 : Деталь бетонной колонны

Столбцы должны иметь минимальные размеры 8 x 8 дюймов и могут быть
образован опалубкой с четырех сторон или опалубкой с двух сторон с блочной кладкой с двух других.
Минимальная арматура колонны должна состоять из стержней диаметром 4 с хомутами на
6 дюймов. Колонна с заполненным сердечником или колонна из залитого бетона должна быть полностью
высота до поясного хода (кольцевой балки) у каждого дверного косяка.



Рисунок B-8 : Альтернативные варианты расположения фундамента для блочной кладки

Этот железобетонный фундамент выполнен монолитно с
плита перекрытия. Состоит из серии плитных утолщений под стены с
минимум 12 дюймов в глубину по периметру. Фундамент расположен полностью на хорошо
уплотненный гранулированный материал.



Рисунок B-9: Деталь плиты перекрытия

Железобетонная плита перекрытия остается свободной от периметра
стены. Армирующая сетка в плите укладывается сверху с крышками 1 дюйм.
Плита сооружается на хорошо уплотненной зернистой засыпке, щебне или мергеле.



Рисунок B-10 : Альтернативная деталь перекрытия

Висячая железобетонная плита привязана к внешней
балка на уровне пола. Важна верхняя (стальная) арматура. Главный
арматура должна быть порядка «диаметра в центрах 9 дюймов», а
распределительная сталь диаметром 3/8 дюйма с центрами 12 дюймов.



Рисунок B-11 : Деталь крепления рельса Vernadah к колонне

Важно, чтобы поручни были надлежащим образом закреплены в боковых стенках.
столбец. Как минимум болты должны быть оцинкованы для предотвращения коррозии.
Для крепления балясин к бетону рекомендуется использовать эпоксидный раствор или химические анкеры.
столбец.



Рисунок B-12 : Устройство армирования подвесных плит

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-13 : Устройство усиления для
Подвесные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-14 : Устройство усиления для
Подвесные консольные балки

Изгиб и фиксация арматуры должны выполняться квалифицированными рабочими.
Необходимо соблюдать осторожность, чтобы поддерживать верхнюю сталь в верхней части с соответствующим покрытием.



Рисунок B-15 : Устройство усиления для
Подвесные лестницы
