Строительные леса своими руками — 2 варианта, инструкции!

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими руками

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

опорные стойки;
лестницы;
настилы и перемычки для него;
ограждающие перила;
упоры;
горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов	Описание
рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Для работы потребуется:

брус 100х100 мм;
доски толщиной 30 мм;
доски сечением 100х50 мм;
гвозди;
молоток;
уровень;
рулетка;
дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

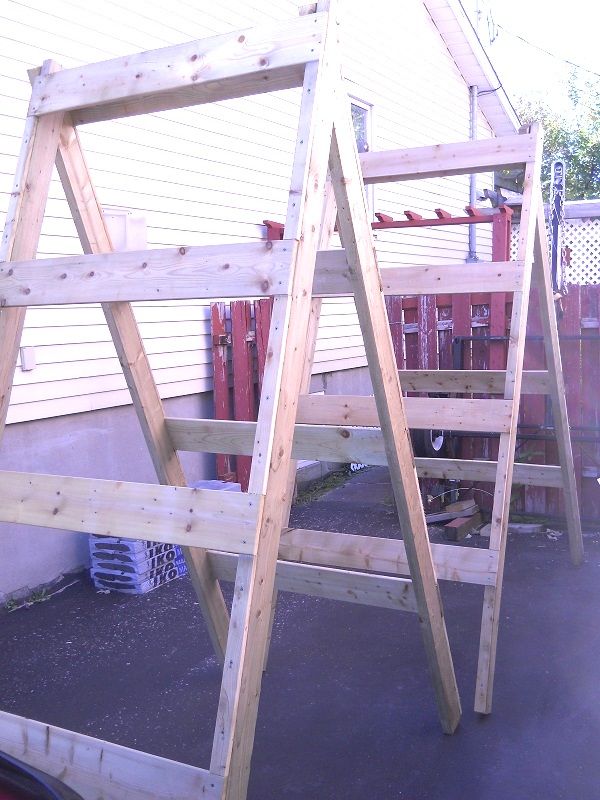

Шаг 1. Изготовление рамы

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Приставные леса с четырьмя конвертамиПримерные размеры конвертовКонверт с упоромКонвертДеревянные строительные леса

Цены на различные виды строительных досок

~~Доски строительные~~

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорокПодготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Цены на столбы, профильные трубы

~~Столбы, профильные трубы~~

Видео — Строительные леса своими руками

Строительные леса из дерева (поддонов)

Несмотря на то, что производители строительного оборудования предлагают новые технологические решения для поведения строительных работ на высоте, строители часто используют дерево в качестве материала при сооружении лесов. Еще несколько лет назад для этой цели устанавливали стойки из деревянного бруса 50х150 мм, к ним прибивали перекладины и стелили доски. Сейчас актуальным материалом для создания строительных лесов являются деревянные поддоны, которые в большом количестве используются для транспортировки строительных материалов.

Строительные леса из поддонов широко используются в частном малоэтажном строительстве из-за простого монтажа из готовых конструкций и возможности сэкономить на материале. Чтобы соорудить прочные леса, достаточно поставить поддоны на ребро, расшить их для устойчивости укосинами и положить настил. Такое вспомогательное оборудование хорошо подходит для выполнения строительных работ на высоте до 10 м. Если вы строите дом выше третьего этажа, следует задуматься о приобретении или аренде строительных лесов из металла.

Элементы строительных лесов

При создании строительных лесов из дерева своими руками, следует знать основные детали конструкции, которые обязательно должны присутствовать в конструкции:

Опорный каркас – к которому будут крепиться все другие элементы лесов;

Ребра жесткости – диагональные распорки, обеспечивающие устойчивость сооружению;

Упоры — балки, поддерживающие платформу. Их нижняя часть упирается в землю, а верх – в рабочую площадку;

Рабочий настил, который должен выдерживать вес рабочих, строительного материала и инструмента.

Между ярусами должны располагаться лестницы для подъема/спуска рабочих, а рабочие площадки иметь ограждения.

Как построить деревянные леса своими руками

Прежде, чем приступать к изготовлению строительных лесов из дерева, которые планирую собрать своими руками, следует разработать проект и создать чертежи будущей конструкции. Это поможет сэкономить время, материалы и средства, которые понадобятся для сооружения лесов. Далее конструкция собирается поэтапно:

Собираются опорные стойки – основной конструктивный элемент лесов, который также называют конвертом или опорными рамами со связями. Их получают методом соединения метровых деревянных брусков под углом 90 градусов с укосинами, выполняющими функцию ребер жесткости. Количество конвертов зависит от длины лесов и толщины бруса. На фасаде 6 м будет достаточно четырех опорных рам из брусьев 150х100мм.

Опоры крепятся на фасад. Метод крепления будет зависеть от готовности стен. Если фасад не отделан, стойки крепятся к нему гвоздями, анкерами и др. креплениями, обеспечивающими надежность и устойчивость будущей конструкции. Чтобы не нарушать целостность готового фасада, стойки фиксируют с помощью распорной доски, которая вкапывается в землю.

Завершающим этапом создания строительных лесов из дерева будет укладка настила, который можно сделать из досок 40х100 мм, укладывается сверху на кронштейны и фиксируется гвоздями. На настилы устанавливают ограждающие перила.

Как сделать леса из поддонов

Если частный застройщик желает сэкономить на покупке бруса и своими руками построить деревянные строительные леса, он может создать конструкцию из старых поддонов, на которых осуществлялась транспортировка стройматериалов. Готовые поддоны могут применяться в качестве различных элементов лесов:

Выполнять функцию несущих опор;

Использоваться в качестве рабочего настила.

Поддоны также отлично подходят для создания временных подмостей каменщика, так как их конструкция рассчитана на значительные весовые нагрузки.

Плюсы и минусы самодельных лесов

Строительные леса из деревянного бруса, досок или поддонов, собранные вручную, обладают рядом несомненных достоинств:

Экономия на покупке или аренде металлических лесов;

Простая сборка, не требующая применения сварки или другого профессионального оборудования;

Применение для монтажа лесов недорогих, доступных подручных материалов;

Возможность повторного использования элементов конструкции после окончания работ и разборки лесов.

К недостаткам деревянных лесов можно отнести меньшую прочность, в сравнении с металлическими строительными лесами и необходимость соблюдения правил пожарной безопасности. Все элементы конструкции, крепящиеся на гвозди и саморезы, ослабляют древесину, поэтому использовать доски и брусья для сборки лесов более трех раз не рекомендуют.

Надлежащая установка деревянных лесов

Леса предлагают безопасное и прочное решение для предотвращения падений на рабочих площадках. При строительстве строительных лесов выбор высококачественных досок для строительных лесов обеспечит безопасное выполнение работы. Kennison Forest Products, Inc. предлагает широкий выбор досок для строительных лесов, которым вы можете доверять и которые готовы к отправке на вашу строительную площадку. Хотя установка строительных лесов может занять много времени, соблюдение этих инструкций по установке строительных лесов обеспечит правильное строительство.

шага по установке лесов

Чтобы правильно установить леса на рабочем месте или объекте, выполните следующие действия:

1.

Подготовьте и разложите все детали

Прежде чем приступить к сборке секций строительных лесов, важно собрать все детали и инструменты в одном месте. Вам понадобятся строительные леса, косички, рычажные булавки, доски для строительных лесов и уровень.

2. Соберите раму и опорные плиты

Начните установку лесов, уложив две концевые рамы на расстоянии примерно 7 футов (или на ширине поперечных раскосов) рядом с рабочей зоной. Затем установите опорные плиты, чтобы избежать хлопот в дальнейшем. В то время как модели лесов могут различаться по сборке, большинство из них имеют открытую трубу, которая скользит по основанию регулируемой винтовой планки, которая затем закрепляется с помощью косичек, рычажков или других фиксирующих приспособлений.

3. Соберите поперечную скобу

Затем соберите поперечную распорку, подняв одну концевую раму и надвинув концы поперечины на штифты на раме. Заблокируйте штифты и положите поперечную скобу на землю, чтобы временно поддерживать первую концевую раму, пока вы поднимаете вторую. Когда вторая концевая рама будет поднята, поместите другой конец поперечной скобы на штифты и зафиксируйте их на месте. Чтобы закончить эту настройку, повторите тот же процесс на противоположной стороне.

4. Закрепите и выровняйте леса

Разместите подмости в нужном месте. Поскольку безопасная установка строительных лесов начинается с прочного фундамента, добавьте блоки 2×10 под каждую опорную плиту для более прочной поддержки при использовании лесов на мягком грунте. Используйте регулировочные винты на устройстве, чтобы выровнять подмости.

5. Установите деревянные доски

Подняв доску лесов за середину, наклоните ее через концевые рамы, пока оба конца доски не окажутся над рамой. Выровняйте планку и опускайте ее до тех пор, пока крюки не будут прикреплены к стержням обеих концевых рам. Далее закрепите планку поворотными замками. Повторяйте этот шаг, пока не установите все деревянные доски лесов.

6. Установите ограждения

Добавьте ограждения, прикрепив их к угловым стойкам каждой рамы с помощью косички, защелкивающегося штифта или другого фиксирующего механизма. Установите верхние и нижние ограждения между стойками.

7. Подготовка и настройка рабочей станции

Перенесите все свои рабочие предметы на платформы лесов. Установка рабочего места на платформе строительных лесов поможет вам выполнить проект быстрее и эффективнее.

8. Обеспечьте безопасное положение лесов

При установке строительных лесов вокруг линий электропередач внимательно следите за перемещением строительных лесов по рабочей площадке. Держите строительные леса на безопасном расстоянии от опасностей, чтобы обезопасить себя и своих рабочих на работе.

Деревянные доски, предлагаемые Kennison Forest Products, Inc.

При установке подмостей важно использовать качественные деревянные доски. В Kennison Forest Products, Inc. доски для строительных лесов производятся в США и проходят испытания на безопасность. Мы предлагаем два типа досок для строительных лесов, чтобы удовлетворить ваши потребности. Наши доски SURE-LAM LVL изготавливаются из высококачественного шпона дугласовой пихты, что обеспечивает их превосходную прочность, а наши доски для строительных лесов MSR изготавливаются из южной сосны, что обеспечивает повышенную прочность и надежность. Наши доски соответствуют стандартам OSHA/ANSI для обеспечения оптимальной безопасности и стабильности. Доверьтесь нашим деревянным доскам при установке строительных лесов на следующей рабочей площадке.

Выбирайте высококачественные доски при установке строительных лесов

Выполнение этих шагов по установке строительных лесов обеспечивает безопасную и эффективную рабочую площадку. Kennison Forest Products, Inc. производит надежные и высококачественные доски для строительных лесов, обеспечивающие оптимальную безопасность и соответствующие отраслевым стандартам. Свяжитесь с нами, чтобы узнать больше о наших досках для строительных лесов премиум-класса, или запросите предложение сегодня.

Поскольку глобальное распространение COVID-19 (коронавируса) продолжает сильно влиять на наш мир, мы в Kennison Forest Products внимательно следим за меняющейся ситуацией.

Штаб-квартира нашей компании и партнерские учреждения следуют указаниям Центров по контролю и профилактике заболеваний, а также наших местных, государственных и федеральных правительств, чтобы свести к минимуму распространение вируса.

Мы благодарны за то, что не было зарегистрировано ни одного случая заболевания коронавирусом среди наших сотрудников или персонала объектов. Не будет перерыва в нашем обслуживании, поставке/доставке продукции или в рабочих часах.

Продолжая предоставлять лучшие в отрасли продукты и услуги, мы в Kennison Forest Products делаем все возможное для обеспечения безопасности и благополучия наших клиентов.

Как всегда, мы доступны круглосуточно, чтобы предоставить лучшие доски для строительных лесов на рынке с обслуживанием, которое вы ожидаете.

Пожалуйста, позвоните или напишите любому из наших торговых представителей, если вам нужна цитата, чтобы разместить заказ или просто задать вопрос!

Наверх

Незавершенные работы: 7 проектов, построенных с использованием деревянных лесов

Архитекторы: Хотите, чтобы ваш проект был представлен? Продемонстрируйте свою работу через Architizer и подпишитесь на нашу вдохновляющую рассылку.

Деревянные леса в первую очередь известны своей ролью в строительстве, инструментом для рабочих, поднимающихся по зданиям или инженерным проектам. В результате строительные леса по своей сути являются временной формой архитектуры, если это вообще архитектура. Точнее, это принадлежность к архитектуре, прелюдия к будущим формам. Для многих это мозолит глаза, скрывая «настоящую» архитектуру и воплощая резкие звуки и неприятные запахи строительных площадок.

Тем не менее, некоторые архитекторы извлекают выгоду из полезности деревянных лесов, используя их не только для облегчения строительства архитектуры, но и как самостоятельную форму архитектуры. Их конструкции обладают теми же преимуществами, которые в первую очередь делают деревянные леса полезными для строительства: они быстро и легко собираются, относительно недороги и чрезвычайно универсальны, их можно использовать во многих контекстах для создания самых разных форм.

Некоторые из проектов в этом списке остаются верными использованию строительных лесов в качестве временной конструкции и их функции в качестве альпинистской или монтируемой формы архитектуры. Другие проекты носят более разрушительный характер, в них используются леса для создания постоянных конструкций или форм, которые в первую очередь носят декоративный характер. Тем не менее, все проекты бросают вызов восприятию строительных лесов как символа архитектуры или отвлечения от нее, с работами, которые предполагают большой потенциал этого забытого ремесла.

Прототипная площадь от Mailitis A.I.I.M., Цесис, Латвия

Хотя Прототипная площадь не является действующей строительной площадкой, ее деревянные леса не вводят в заблуждение. Временное сооружение — это не столько архитектура, сколько имитация архитектуры, задуманная как полномасштабная архитектурная модель центра науки и искусства, который будет построен в том же пространстве. Хотя может показаться, что его размер подрывает саму цель модели, уникальный подход предлагает уникальные преимущества, превращая процесс проектирования в публичное зрелище и открытый диалог, а также превращая неиспользуемое пространство во временный общественный центр. .

Архив от Mailitis A.I.I.M., Цесис, Латвия

В то время как площадь Прототип предлагает образ будущего, Архив представляет собой интервенцию близлежащего пространства, предназначенную для документирования и переосмысления структуры, которая была до него. Деревянные леса заполняют пространство старой пивоварни и служат полками для оставшихся фрагментов здания. В этом смысле проект является в буквальном смысле архивом, но он также превращает это место в памятник символического значения. Сюрреалистическое «облако» из стекловолокна, нависшее над лесами, создает пространство для созерцания, побуждая посетителей задуматься не только о физических остатках истории этого места.

Палки производства Хоу де Соуза, Нью-Йорк, США его изготовление. Общественный павильон и образовательное пространство были построены из строительных лесов, чтобы удешевить проект и сделать дизайн максимально универсальным. Проект также демонстрирует, как леса могут быть структурным элементом, а также системой крепления. Архитекторы планировали, что Sticks станет хранилищем переработанных строительных материалов, которые можно будет разместить на конструкции как в качестве функционального сайдинга, так и в качестве украшения.

Леса The Open Workshop, Окленд, Калифорния, США игры. Леса уменьшены до детских размеров, а возможность лазания делает их естественной игровой площадкой. Проект также играет с формами: внешний вид в форме пирамиды содержит открытый куполообразный интерьер внутри.

Treeplets от Impromptu Projects, Макао

Структура Treeplets вдохновлена местными бамбуковыми лесами, которые традиционно используются в строительстве в Макао. Тем не менее проект превращает этот архитектурный язык в скульптуру монументальных размеров. На дизайн в равной степени повлияли деревянные конструкции древних китайских построек; однако эти внутренние работы обнажены без облицовки или украшения, благодаря чему структура кажется свежей и оригинальной. Как и в случае с другими проектами, этот дизайн универсален, но при этом сохраняет специфику своего окружения благодаря использованию местных материалов и строительных технологий.

Часовня Lost Pines by Murray Legge Architecture, Бастроп, Техас, США простая структура деревянных лесов, которая вмещает свою разнообразную программу. Проект не имеет прямого отношения к какой-либо конкретной религиозной архитектуре, а вместо этого вдохновлен переплетенными пальцами рук в молитве или союзе.

Casa do Quarteirão by Orizzontale, остров Сан-Мигель, Португалия

При строительстве теплицы Casa do Quarteirão учитывалась местная архитектура.
