Поворотная лестница с забежными ступенями своими руками, фото и видео

Опубликовано: 7 мая 2014 / Обновлено: 2 марта 2021

Содержание

  • 1 Забежные лестницы с поворотом на 90 градусов: ключевые особенности

    • 1.1 Достоинства и недостатки

      • 1.1.1 Преимущества лестницы с забежными ступенями в частном доме

      • 1.1.2 Недостатки деревянной забежной лестницы на второй этаж

    • 1.2 Виды забежных лестниц с поворотом на 90 градусов

    • 1.3 Требования безопасности к лестницам

  • 2 Расчет лестницы с забежными ступенями

    • 2.1 Расчет ступени забежной лестницы

    • 2.2 П-образная лестница с забежными ступенями

    • 2.3 Расчет поворотной лестницы на 90 градусов

    • 2.4 Расчет угла подъема и размера проема

  • 3 Лестница с поворотом на 90 градусов – как сделать своими руками

    • 3. 1 Изготовление косоуров

    • 3.2 Забежные ступени: как сделать своими руками

    • 3.3 Монтаж лестницы с забежными ступенями

    • 3.4 Как сделать забежную лестницу с заливными ступенями

    • 3.5 Перила для забежной лестницы

Забежная деревянная лестница может стать отличным решением, когда нужно обеспечить подъем на второй этаж доме, но место ограничено. В конструкции забежной лестницы отсутствуют площадки – и именно за счет этого достигается экономия полезной площади. Как провести расчет забежной лестницы с поворотом на 90 градусов? Как изготовить конструкцию своими руками? Как собрать и установить Г-образную лестницу с забежными ступенями? Ответы на эти и другие вопросы разберем далее в статье.

Забежные лестницы с поворотом на 90 градусов: ключевые особенности

Если в помещении будет устанавливаться г-образная забежная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

Забежные ступеньки на лестнице служат для соединения лестничных маршей. При этом вместо традиционных горизонтальных площадок используется подъем, состоящий из нескольких ступеней. Их особенностью является то, что ширина проступи (плоскость, на которую при подъеме человек становится ногой) у забежной деревянной лестницы с поворотом будет переменной величиной. Если посмотреть на фото забежной лестницы на второй этаж ниже, то можно увидеть характерные зауженные ступеньки на стыке двух маршей.

Такая особенность забежной лестницы с поворотом на 90 градусов позволяет увеличить угол подъема при сокращении площади подлестничного пространства. Поэтому именно забежную лестницу в частном доме рекомендуют устанавливать при ограниченной площади.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Достоинства и недостатки

Чтобы вы могли принять взвешенное и обдуманное решение относительно того, стоит ли делать лестницу забежную на второй этаж своими руками, рассмотрим достоинства и недостатки подобной конструкции.

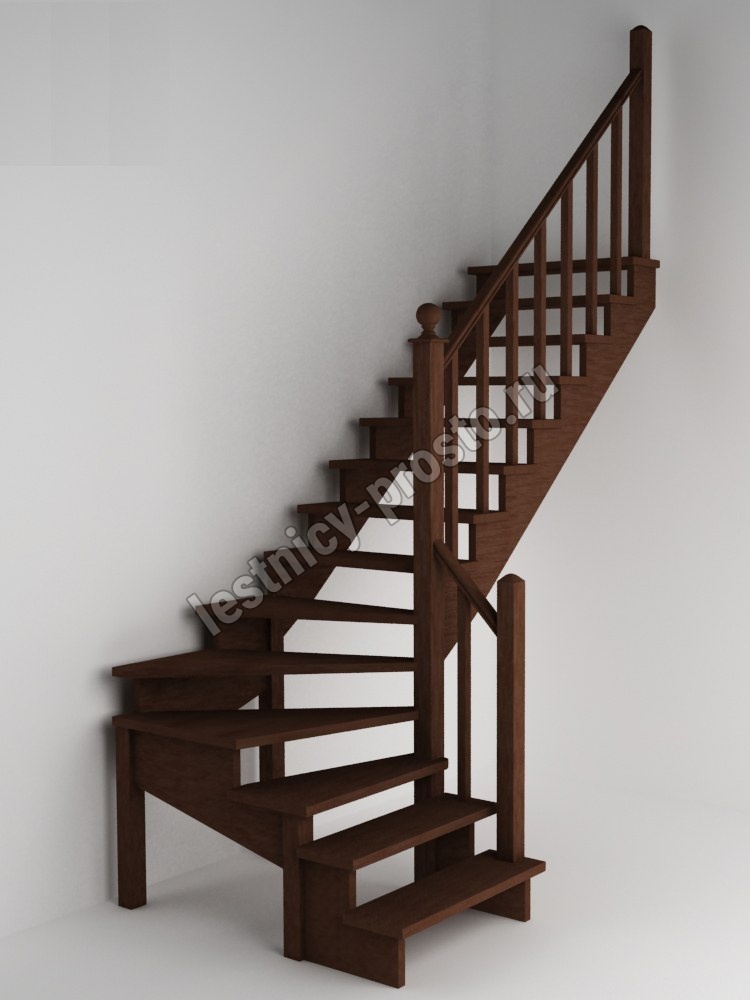

На фото лестницы с забежными ступенями можно увидеть, что традиционной площадки нет

Преимущества лестницы с забежными ступенями в частном доме

Помимо компактности и минимальной площади подлестничного пространства, стоит отметить и другие достоинства лестницы с забежным каркасом. В частности, такие конструкции эстетичные и имеют привлекательный внешний вид. Они смотрятся необычно, подчеркивая нестандартность интерьера коттеджа. Удачно вписать поворотную лестницу с забежными ступенями можно практически в любое пространство. При этом конструкция не будет визуально доминировать в интерьере.

Недостатки деревянной забежной лестницы на второй этаж

Рассчитать забежную лестницу с поворотом 90 сложнее, чем в случае с прямой конструкцией, имеющей один лестничный марш.
Если наступить на узкую часть забежной ступени, есть вероятность потерять равновесие и упасть. В целом забежные лестницы на второй этаж в частном доме считаются не самыми безопасными, поэтому при возможности специалисты рекомендуют выбирать другие варианты.

Важно: Безопасность лестницы с забежными ступенями на 90 во многом зависит от расчета. Если вы не имеете достаточного опыта в создании лестниц, то не изменяйте рекомендованные размеры забежной лестницы – они приведены с позиции минимальной травмоопасности конструкции.

Виды забежных лестниц с поворотом на 90 градусов

Сделать лестницу с забежными ступенями можно практически в любом стиле. Помимо декоративной составляющей существуют и несколько вариантов различий в конструкции подъемного механизма. Различают следующие виды лестниц на второй этаж с забежными ступенями:

  • винтовые;
  • Г-образные;
  • П-образные;
  • криволинейные;
  • на монокосоуре и тетивах.

У винтовой забежной лестницы на второй этаж ступеньки крепятся к центральному столбу. У такой конструкции они все являются забежными, т.е. имеют переменную ширину проступи.

Г-образная забежная деревянная лестница имеет только один поворот – если смотреть на проекцию сверху, то мы увидим конструкцию в форме буквы «Г». Таким образом, забежные лестницы с поворотом на 90 имеют лестничные марши, расположенные под прямым углом.

Схема забежной лестницы на 90 Г-образной формы

П-образные забежные лестницы на второй этаж могут быть двух видов:

  1. на 180 градусов;
  2. с двумя поворотами на 90 градусов.

Формально обе конструкции при подъеме или спуске разворачивают траекторию на 180 градусов, но делают это разными способами. У П-образных моделей первого типа делается один разворот, меняющий направление движения на противоположное. Лестница с забежными ступенями на 90 градусов П-вида имеет два разворота, на каждом из которых поворот осуществляется на прямой угол.

Разница между забежной лестницей с поворотом на 90 градусов П-типа и лестницей с забежными ступенями на 180 представлена на чертежах ниже.

Расчет лестницы с забежными ступенями ведется на 180 градусов. Характерная деталь – между лестничными маршами все ступеньки имеют переменную ширину проступи, т.е. являются забежными

В этом случае необходим расчет забежной лестницы с поворотом на 90 градусов – но их два. Характерная деталь такой конструкции – между разворотами имеются ступеньки с ровными проступями, т.е. фактически это трехмаршевая модель.

Для криволинейной лестницы с забежными ступенями расчет поворота ведется не на 90 градусов, а на свободный угол. Он определяется архитектурными особенностями дома и площадью и конфигурацией будущего подлестничного пространства.

Очень эффектно смотрятся в интерьере дома деревянные забежные лестницы на монокосоуре и тетивах. Такие конструкции визуально легкие и воздушные, они не нагромождают пространство, поэтому прекрасно подойдут для небольших по площади коттеджей. Но вот изготовить своими руками подобную деревянную лестницу с забежными ступенями – задача не из простых. Сложная конфигурация требует профессионального подхода. Но при большом желании сделать забежную лестницу своими руками вы можете использовать типовой проект, в котором уже приведены все необходимые расчеты.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые забежные лестницы с поворотом на 90 градусов необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части забежной деревянной лестницы не должна превышать 40 см, а в узкой – быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи на лестнице с забежными ступенями не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e – глубина ступени, j – высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Расчет любой забежной лестницы на 90 градусов должен предусматривать наличие перил. Установка качественных и надежных заграждений предусматривается действующим законодательством. Но в первую очередь она продиктована, конечно же, соображениями безопасности.

Высота перил может быть любой – при расчете поворотно-забежной лестницы вы можете задавать предпочтительные значения. Рекомендованные габариты следующие:

·       90 см при общей длине лестницы до 6 м;

·       110 см, если высота лестницы с забежными ступенями в доме планируется свыше 6 м.

Как бы то ни было, но правильно рассчитать лестницу с забежными ступенями – сложная и ответственная задача. Проверяйте чертеж на каждом этапе, сверяйте все цифры – и тогда получите комфортную в эксплуатации конструкцию.

Лестница с забежными ступенями с поворотом может быть удобной и комфортной в эксплуатации – и опыт это подтверждает. Главное – ответственно и вдумчиво подойти к расчету забежной лестницы и ее проектированию. Если вы будете придерживаться требований безопасности, то вполне возможно изготовить и собрать забежную лестницу своими руками.

Расчет лестницы с забежными ступенями

Расчет забежной лестницы с поворотом на 90 градусов – очень ответственный процесс. Если на этом этапе закрадется даже небольшая ошибка, то вы рискуете собрать опасную конструкцию, пользоваться которой будет неудобно. Кроме того, ошибка при проектировании обернется тем, что детали придется подгонять «по факту», а это дополнительная работа и затягивание времени. Поэтому составьте план и четко следуйте всем этапам расчета лестницы с забежными ступенями на 90, чтобы ни о чем не забыть.

Внимательно посмотрите видео с расчетом забежных ступеней лестницы на 90 градусов и выпишете основные моменты в виде плана.

После того, как на основании видео определены основные размеры изогнутой забежной лестницы из дерева, нужно рассчитать конфигурацию и количество забежных ступеней.

Расчет ступени забежной лестницы

П-образная лестница с забежными ступенями

Рассмотрим детальнее проектирование П-образной лестницы с забежными ступенями. Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую ступеньку − и тем комфортнее будет передвижение по забежной лестнице на 2 этаж.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7. Наглядно эти расчеты представлены на схематическом фото забежной лестницы ниже.

Наглядная схема лестницы с забежными ступенями

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с расчетом П-образной забежной лестницы на второй этаж, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Таким образом производится расчет количества забежных ступеней поворотной лестницы. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» – пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Схема того, как рассчитать забежную лестницу с поворотом на 90 градусов

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней поворотной лестницы на 90.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Расчет угла подъема и размера проема

Готовые чертежи забежной лестницы на второй этаж могут различаться углом подъема и не подходить под размеры проема в вашем конкретном случае. Разберемся, как рассчитать поворот на забежную лестницу на 90 градусов, чтобы сохранить комфортные и безопасные значения.

Самый распространенный вариант подобной конструкции представляет собой 2 прямых марша, которые расположены под прямым углом друг другу в углу помещения. Наиболее безопасный и комфортный уклон определяет соотношение 1:2-1:1,75 или 30 градусов.

При расчете деревянных лестниц с забежными ступенями часто используют угол наклона до 45 градусов. Конструкция в этом случае получается более компактной и миниатюрной, что для многих является плюсом. Тем не менее, пользоваться более крутой лестницей с забежными ступенями будет сложнее и опаснее. Если у вас есть выбор и позволяет площадь дома, лучше рассчитать забежную лестницу на второй этаж с углом в пределах 30 градусов.

Пример чертежа с расчетом забежной лестницы с поворотом на 90 градусов

Примерное число проступей определяют делением высоты проема с учетом плиты или балки перекрытия на рекомендуемый вертикальный размер ступеньки. Например, в комнате высотой 2,8 м нужно будет разместить 2,8/0,15=19 ступенек (округляем большую сторону, т.е. до целого числа). От полученного значения отнимаем 1 (подъем на пол второго этажа) и получаем в расчете забежной деревянной лестницы 18 ступеней.

Лестница с поворотом на 90 градусов – как сделать своими руками

Мы покажем, как сделать деревянную забежную лестницу своими руками на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина – 930 мм;
  • высота перекрытия – 2683 мм.

Угловая поворотно-забежная лестница на 90 состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

В данном случае выполняется расчет забежной лестницы на косоурах с поворотом. У нас два косоура с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой – на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур забежной лестницы и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур лестницы с забежными ступенями.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров будущей поворотно-забежной лестницы закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров забежной лестницы в доме важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Забежные ступени: как сделать своими руками

Чтобы сделать забежные ступени лестницы своими руками, необходимо взять прямоугольную доску 900х900х40 мм и вырезать заготовки. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.



Определившись, каким лаком покрыть конструкцию, наносим на ступени забежной лестницы на второй этаж как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Монтаж забежной лестницы выполняется следующим образом. Чтобы закрепить ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны – дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

На размещенных выше фото забежной лестницы с поворотом видно, что с внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Следующий этап монтажа лестницы с забежными ступенями – их крепление с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы лестницы с забежными ступенями обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Как сделать забежную лестницу с заливными ступенями

Отличный альтернативный вариант – сделать забежную лестницу своими руками не только из дерева, но комбинируя его с другими материалами. Например, бетоном. Сооружение каркаса лестницы с забежными ступенями ничем не будет отличаться от описанного выше варианта – повторить нужно все шаги, начиная расчетом лестницы и чертежом и заканчивая столярными работами.

После того, как каркас готов, можно приступать к сооружению опалубки. Чтобы на этом этапе изготовления забежной лестницы избежать коробления и растрескивания древесины в каркасе, необходимо использовать дополнительные косоуры. Они частично возьмут на себя вес бетонной смеси. А после ее застывания, когда масса заливной ступеньки уменьшится, временный косоур можно будет убрать.

Опалубку для ступеней поворотной под 90 градусов забежной лестницы собирают из фанеры. Она должна быть толстая, прочная и обязательно влагостойкая. В противном случае конструкцию поведет, и ступенька застынет неровной (вспомните, как выглядит пакет с набранной водой).

Размеры забежных ступеней лестницы определяются при выставлении опалубки

Проект лестницы с забежными ступенями из бетона предполагает использование металлической арматуры. Из нее выкладывается каркас под габариты будущей ступеньки.

Для снижения массы конструкции можно использовать не стальную арматуру, а пластиковую. Особенно если вы делаете лестницу с забежными ступенями с поворотом на 90 своими руками в частном доме. Нагрузка в этом случае будет не такой большой, поэтому пластиковая арматура вполне подойдет.

После сборки опалубки приступают к замешиванию бетонного раствора. Оптимальный его состав – щебень, песок и цемент. В эту смесь добавляется вода до нужной консистенции.

Важно: При заливке ступеней забежной деревянной лестницы раствор должен быть льющимся, но достаточно густым. Помните, что вязкость смеси проверяется спустя 5 минут после подмешивания воды – раствору надо время, чтобы настояться.

Время сборки забежной лестницы с заливными ступеньками намного меньше, чем если бы их пришлось выпиливать из доски

После заливки поверхность бетона нужно разровнять. Чтобы сохранить правильную геометрию забежной лестницы и предотвратить растрескивание бетона, его нужно в процессе застывания периодически увлажнять.

Это отличный альтернативный вариант, если вы не знаете, как вырезать поворотные ступени или не уверены в своих столярных навыках.

Перила для забежной лестницы

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты – деревянные стержни цилиндрической формы. С ними конструкция забежной лестницы получится более устойчивой и надежной.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин на лестнице из дерева с забежными ступенями.

На следующем шаге изготовления забежной лестницы с поворотом своими руками необходимо отмерить высоту балясин. Для этого между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень на лестнице с 2 забежными ступенями можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления забежной лестницы в частном доме своими руками нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.
