Дальномеры. Принцип лазерной дальнометрии

Измерение дальности.

Способность электромагнитного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта. Так, при импульсном методе дальнометрирования используется следующее соотношение:

L = ct/2, где L — расстояние до объекта, с — скорость распространения излучения, t — время прохождения импульса до цели и обратно.

Рассмотрение этого соотношения показывает, что потенциальная точность измерения дальности определяется точностью измерения времени прохождения импульса энергии до объекта и обратно. Ясно, что чем короче импульс, тем лучше.

Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отраженным от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазо-импульсный.

Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылают зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса) определяется расстояние до объекта.

При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону с помощью модулятора (электрооптического кристалла, изменяющего свои параметры под воздействием электрического сигнала). Обычно используют синусоидальный сигнал с частотой 10…150 МГц (измерительная частота). Отраженное излучение попадает в приемную оптику и фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, определяют расстояние до объекта.

Использование лазерных дальномеров в военных целях.

Лазерная дальнометрия является одной из первых областей практического применения лазеров в зарубежной военной технике. Первые опыты относятся к 1961 г., а сейчас лазерные дальномеры используются в наземной военной технике (артиллерийские, танковые), и в авиации (дальномер, высотомер, целеуказатель), и на флоте. Эта техника прошла боевые испытания во Вьетнаме и на Ближнем Востоке. В настоящее время ряд дальномеров принят в армиях ряда стран.

Первый лазерный дальномер XM-23 прошел испытание во Вьетнаме и был принят на вооружение в армии США. Он был рассчитан на использование передовых наблюдательных пунктах сухопутных войск. Источником излучения в нем являлся лазер с выходной мощностью 2.5 Вт и длительностью импульса 30 нс. В конструкции дальномера широко использовались интегральные схемы. Излучатель, приемник и оптические элементы смонтированы в моноблоке, который имеет шкалы точного отсчета азимута и угла места цели. Питание дальномера осуществлялось от батареи никелево-кадмиевых аккумуляторов напряжением 24 В, обеспечивающий 100 измерений дальности без подзарядки.

Один из первых серийных моделей — шведский дальномер, предназначенный для использования в системах управления бортовой корабельной и береговой артиллерии. Конструкция дальномера отличалось особой прочностью, что позволяло применять его в сложных условиях. Дальномер можно было сопрягать при необходимости с усилителем изображения или телевизионным визиром. Режимом работы дальномера предусматривалось либо измерения через каждые 2 с в течение 20 с, либо через каждые 4 с в течение длительного времени.

С начала 70-х годов на зарубежных танках устанавливаются лазерные дальномеры. Установка лазерных дальномеров на танки сразу заинтересовала зарубежных разработчиков вооружения. Это объясняется тем, что на танке можно ввести дальномер в систему управления огнем танка, чем повысить его боевые качества. По сравнению с оптическими они имеют ряд преимуществ: высокое быстродействие, автоматизированный процесс ввода измеренной дальности в прицельные устройства, высокую точность измерения, малые размеры, вес и т. д. Для этого в США был разработан дальномер AN/VVS-1 для танка М60А. Он не отличался по схеме от лазерного артиллерийского дальномера на рубине, однако помимо выдачи данных о дальности на цифровое табло имел устройство, обеспечивающее ввод дальности в счетно-решающее устройство системы управления огнем танка. При этом измерение дальности могло производиться как наводчиком пушки, так и командиром танка. Режим работы дальномера — 15 измерений в минуту в течение одного часа.

Лазерные дальномеры, установленные на современных танках, позволяют измерять дальность до цели в пределах от 200 м до 8 000 м (на американских и французских танках) и от 200 до 10 000 м (на английских и западногерманских танках) с точностью до 10 м. Большинство активных элементов лазерных дальномеров, устанавливаемых в настоящее время на танках и БМП западного производства, созданы на основе кристалла граната с примесью неодима (активный элемент — кристалл иттриево-алюминиевого граната Y3A15O3, в который в качестве активных центров введены ионы неодима Ш3+). Эти лазеры генерируют излучение на длине волны 1,06 мкм. Имеются также лазерные дальномеры, в которых активным элементом служит кристалл розового рубина. Здесь основой является кристалл окиси алюминия А12О3, а активными элементами ионы хрома Сг3*. Лазеры на рубине генерируют излучение на длине волны 0,69 мкм.

В последнее время на зарубежных боевых машинах начали применяться лазерные дальномеры на углекислом газе. В СО2-лазере в газоразрядной трубке находится смесь, состоящая из углекислого газа (СО2), молекулярного азота (N,) и различных небольших добавок в виде гелия, паров воды и т. д. Активные центры — молекулы СО2. Преимущество лазера на двуокиси углерода заключается в том, что его излучение (длина волны 10,6 мкм) относительно безопасно для зрения и обеспечивает лучшее проникновение через дым и туман. Кроме того, лазер постоянного излучения, работающий на этой длине волны, может использоваться для подсветки цели при работе с тепловизионным прицелом.

Бурное развитие микроэлектроники обеспечило уменьшение массо-габаритных показателей лазерных дальномеров, что позволило создать портативные дальномеры. Весьма удачным оказался норвежский лазерный дальномер LP-4. Он имел в качестве модулятора добротности оптико-механический затвор. Приемная часть дальномера является одновременно визиром оператора. Диаметр оптической системы составляет 70 мм. Приемником служит портативный фотодиод. Счетчик снабжен схемой стробирования по дальности, действующий по установке оператора от 200 до 3000 м. В схеме оптического визира перед окуляром помещен защитный фильтр для предохранения глаза от воздействия своего лазера при приеме отраженного импульса. Излучатель и приемник смонтированы в одном корпусе. Угол места цели определяется до ~25 градусов. Аккумулятор обеспечивал 150 измерений дальности без подзарядки, его масса всего 1кг. Дальномер был закуплен Канадой, Швецией, Данией, Италией, Австралией.

Портативные лазерные дальномеры были разработаны для пехотных подразделений и передовых артиллерийских наблюдателей. Один из таких дальномеров выполнен в виде бинокля. Источник излучения и приемник смонтированы в общем корпусе с монокулярным оптическим визиром шестикратного увеличения, в поле зрения которого имеется световое табло из светодиодов, хорошо различимых как ночью, так и днем. В лазере в качестве источника излучения используется алюминиево-иттриевый гранат, с модулятором добротности на ниобате лития. Это обеспечивает пиковую мощность в 1.5 МВт. В приемной части используется сдвоенный лавинный фотодетектор с широкополосным малошумящим усилителем, что позволяет детектировать короткие импульсы с малой мощностью. Ложные сигналы, отраженные от близлежащих предметов исключаются с помощью схемы стробирования по дальности. Источник питания — малогабаритная аккумуляторная батарея, обеспечивающая 250 измерений без подзарядки. Электронные блоки дальномера выполнены на интегральных схемах, что позволило довести массу дальномера вместе с источником питания до 2 кг.

Следующий этап военного применения лазерных дальномеров — их интеграция с индивидуальным стрелковым оружием пехотинца.

Примером может служить штурмовая винтовка F2000 (Бельгия). Вместо прицела на F2000 может устанавливаться специальный модуль управления огнем, включающий в себя лазерный дальномер и баллистический вычислитель. Основываясь на данных о дальности до цели, вычислитель выставляет прицельную марку прицела как для стрельбы из самого автомата, так и из подствольного гранатомета (если он установлен).

Американская система OICW (Objective Individual Combat Weapon — объективное индивидуальное боевое оружие) является попыткой резко повысить эффективность вооружения пехотинца. В настоящее время разработка находится на стадии создания прототипов. Начало производства планируется на 2008 год, поступление на вооружение — на 2009 год. По текущим планам, на каждое отделение пехоты будет приходится по 4 OICW. OICW представляет собой модульную конструкцию, состоящую из трех основных модулей: модуля «KE» (Kinetic Energy), представляющего собой слегка модернизированную винтовку Хеклер-Кох G36; Модуля «HE» (High Explosive), представляющего из себя самозарядный 20 мм гранатомет с магазинным питанием, устанавливаемый сверху на модуль «КЕ» и использующий для стрельбы общий с модулем «КЕ» спусковой крючок; и, наконец, модуль управления огнем, включающий в себя дневной/ночной телевизионный прицелы, лазерный дальномер и баллистический вычислитель, который автоматически выставляет в объективе прицельную марку в соответствии с дальностью до цели, а также используется для программирования дистанционных взрывателей 20 мм гранат. Перед выстрелом по данным с лазерного дальномера взрыватель гранаты программируется на подрыв в воздухе на заданной дальности, чем обеспечивается поражение укрытых целей осколками сверху или сбоку. Определение дальности для дистанционного подрыва осуществляется путем подсчета оборотов, совершенных гранатой в полете.

Лазерные дальномеры.>> Статьи на Myhunt.ru


Во время охоты приходится стрелять как в неподвижные, так и в движущиеся мишени. Для точного выстрела необходимо быстро и точно определять расстояние до объекта. Самым точным и быстрым способом является использование дальномеров – специальных оптических приборов. Оптимальным вариантом для охоты является лазерный дальномер.


Дальномеры представляют собой специальные приборы, определяющие расстояние до различных объектов. Они рассчитывают расстояние и сразу же передают информацию на дисплей. Принцип работы дальномеров заключается в том, что они отправляют импульс к определенной цели, после ее достижения импульс отражается. Эта информация улавливается приемником. Различаются фазовые и импульсные дальномеры. Фазовые измеряют расстояние с помощью фаз отправленного сигнала, импульсные учитывают время прохождения сигнала до цели и обратно к дальномеру.


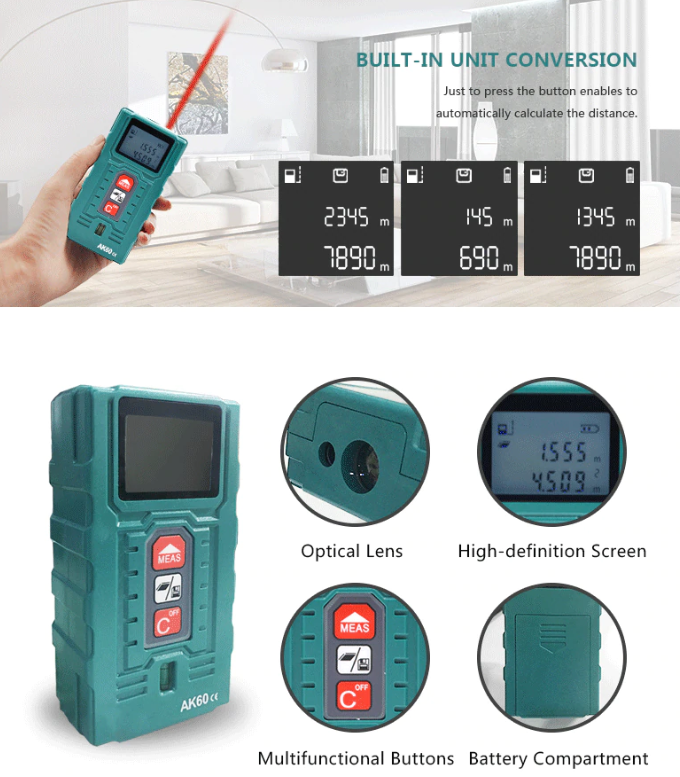

Лазерные дальномеры имеют широкое применение в различных сферах. Лазерные рулетки отличаются высокой точностью измерения, надежностью и простотой использования. Они могут использоваться как профессионалами, так и любителями. Лазерной рулеткой можно быстро измерить расстояние до определенной цели.


Разнообразие лазерных дальномеров.


Различают следующие виды дальномеров:

  • Лазерные рулетки, которые используются в сфере строительства, ландшафтного дизайна и т.д.

  • Охотничьи дальномеры. Они представляют собой специальные оптические приборы, которые используются для охоты. Дальномер необходим для охоты при стрельбе на расстоянии от 50 метров. Они могут измерять расстояние как до крупных животных, так и до мелкой дичи: уток, зайцев.


Дальномеры имеют различные габариты. Средний вес лазерных дальномеров составляет 300-400 грамм, что позволяет использовать их для измерений в течение длительного времени.


Среди дальномеров наиболее подходящими для охоты являются безотражательные. То есть в их конструкции отсутствует отражательное устройство.


Преимущества и недостатки.


К преимуществам лазерных дальномеров относятся:


• Возможность использования при различном освещении;


• Высокая точность измерений и мощность;


• Возможность получения дополнительной информации для точности выстрела.


• Возможность использования в вертикальной плоскости.


У дальномеров есть и свои недостатки. К ним можно отнести:


• уменьшение точности результатов при малом размере объекта;


• Уменьшение точности измерений при очень ярком свете;


• Точность измерений во многом зависит от размера и цвета цели.


Особенности использования дальномеров.


Дальномеры имеют излучатель и приемник. От мощности излучателя зависит дальность действия дальномера. Измерения занимают очень короткое время: доли секунд.


Для того, чтобы произвести измерение с помощью дальномера, нужно направить лазер на объект. Дальномер определяет время, за которое импульс достиг объекта, и время возвращения отраженного импульса. После этого на основе полученных данных происходит вычисление расстояния, и результат выводится на экран дальномера. Измерения можно проводить как в горизонтальной, так и в вертикальной плоскости.


Впервые лазерные дальномеры появились в вооруженных силах. В настоящее время они широко используются во многих сферах жизнедеятельности человека.


Характеристики лазерных дальномеров.


Современный лазерный дальномер для охоты имеет прочный ударостойкий корпус, оснащен графическим дисплеем и панелью управления. На графический дисплей выводятся полученные дальномером данные. Некоторые модели имеют цветной дисплей. Прорезиненный корпус надежно защищает дальномер от попадания пыли и воды. Дальномеры для охоты имеют качественную оптику с многослойным просветлением и прицельными сетками.


Основным параметром лазерных дальномеров является дальность действия. Обычно лазерные рулетки для измерения расстояний внутри помещений не имеют большой дальности действия. Они могут рассчитывать расстояние в разных единицах измерения. Охотничьи дальномеры, как правило, имеют очень большую дальность действия. Максимальная дальность действия должна быть написана в документации к прибору.


Следующим параметром является точность и время измерений. Погрешность дальномеров для охоты не должна превышать 0,5 метра, Среднее время измерений составляет несколько секунд,


В зависимости от размера объекта дальномер может иметь определенные предельные показатели при измерении расстояний. Например, при большом размере объекта максимальная дальность действия может составлять до 2500 метров. Средняя же дальность приборов составляет около 500 метров: при измерении расстояния до объектов небольшого размера (кабанов, лосей и т.д.).


Разные модели дальномеров имеют определенный набор функций. Дальномеры для охоты имеют определенную кратность, которая позволяет увеличивать дальность действия. Наличие дисплея OLED позволяет использовать дальномер при минусовых температурах.


К дополнительным функциям относится функция непрерывного сканирования для измерения расстояний до нескольких предметов одновременно, функция Rain позволяет дальномеру игнорировать атмосферные осадки. Еще одной дополнительной функцией является возможность игнорирования мелких преград, например, веток. Некоторые модели дальномеров могут определять расстояние до движущихся объектов.


Лучшие модели лазерных дальномеров.


Дальномер
Leica Rangemaster CRF 1600-B относится к старшим моделям одного из самых известных производителей. Эта модель оснащена функцией угломера и баллистическим калькулятором, что позволяет использовать его при спортивной стрельбе и охоте. Дальномер учитывает характеристики используемого оружия и рассчитывает необходимые баллистические поправки. Модель обладает замечательными характеристиками: среднее время измерения расстояния составляет 0,3 секунды, имеет 7-кратное увеличение и широкий угол обзора. Кроме того, прибор оснащен высококлассной оптикой, позволяющей получать очень четкое изображение.


Дальномер
Bushnell G-Force 1300 ARC – новинка на рынке от известного американского производителя. Модель оснащен баллистическим калькулятором, имеет шестикратное увеличение. Отличается высокой точностью измерений, погрешность составляет всего 0,5 м.


Также популярными моделями лазерных дальномеров являются Yukon Extend LRS-1000 (портативный многофункциональный прибор), Pulsar LRF Expert 8×40 (прибор с большой дальностью действия и высокой точностью).

Серия TruPulse — Laser Tech

Компактные, мощные и универсальные лазерные дальномеры

Надежный, точный, прочный

TruPulse ® заслужил репутацию надежного, выдержавшего испытание временем, благодаря приверженности Laser Tech (LTI) высокому качеству и непревзойденным инновациям. Мгновенно измеряйте наклонное расстояние, углы наклона и азимут*, рассчитывайте горизонтальное и вертикальное расстояние — и все это одним нажатием кнопки.

В этих высокотехнологичных и простых в эксплуатации лазерных дальномерах используется наша безотражательная технология с функцией TruTargeting, встроенной в каждое устройство. У пользователей есть выбор из четырех режимов наведения, при этом все значения данных видны внутри HUD прицела.

Уверенно используйте эту профессиональную линейку лазерных дальномеров TruPulse 200L , TruPulse 200 и TruPulse 200X, чтобы выполнять необходимые измерения с точностью и легкостью.

Эксклюзивная технология компаса TruVector 360° компании LTI ® , ключевая функция моделей TruPulse 360°, обеспечивает дополнительные измерения данных азимута, которые откалиброваны для обеспечения наилучшей возможной точности независимо от угла наклона и угла съемки. Никакой другой лазерный дальномер с компасом не может этого сделать. Выберите модель TruPulse 360° или защищенную водонепроницаемую модель TruPulse 360°R для 3D-измерений.

Исключительная измеримость и мобильность

Дальномер TruPulse — идеальный инструмент для профессионалов в этой области, достаточно компактный, чтобы поместиться в карман жилета, достаточно легкий, чтобы его можно было удобно повесить на шейный ремень, и обладающий всей вычислительной мощностью, необходимой для расчета необходимые вам измерения. Все модели TruPulse включают в себя функцию определения недостающих линий от Laser Tech:

  • Процедура определения недостающих линий TruPulse серии 200 представляет собой двумерное вертикальное измерение. Сделайте 2 выстрела по удаленным целям и рассчитайте значения расстояния и наклона между этими двумя удаленными целями.
  • Серия TruPulse 360° имеет встроенный компас, который позволяет измерять азимут, что расширяет возможности функции «Недостающая линия». Это простая двухэтапная процедура, которая мгновенно вычисляет расстояние, угол наклона и значение азимутального направления между любыми двумя удаленными точками.

Кроме того, все лазерные дальномеры TruPulse оснащены технологией TruTargeting, предоставляющей профессионалам четыре режима наведения — ближайший, самый дальний, непрерывный и с фильтром, — которые обеспечивают правильное измерение намеченной цели. Встроенные бортовые решения рассчитывают высоту или клиренс любой цели даже в самых сложных условиях.

Другие включенные процедуры:

  • 3-кратная программа высоты для вертикальных целей, таких как телефонные столбы или здания, даже если верх или основание могут быть скрыты,

    • Режимы

  • «Расстояние по вертикали» и «Недостающая линия», которые идеально подходят для наклонных объектов, таких как большинство деревьев, с которыми вы сталкиваетесь, а также для значений зазора провода или моста над проезжей частью.

Данные измерений можно легко загрузить с помощью стандартного последовательного порта RS232 или беспроводной связи, которыми оснащены эти лазеры.

Эти измерения можно использовать для удаленного позиционирования цели при интеграции с приемником GPS/GNSS или добавления значения высоты в качестве атрибута в приложении для сбора данных ГИС.

Антенны GPS/GNSS предназначены для приема определенных сигналов: приемник вычисляет положение или местоположение и заставляет вас физически занять объект или объект, который необходимо нанести на карту.



Карта Подробнее. Меньше двигаться.

Наиболее ценным преимуществом лазерной картографии является возможность занимать одно удобное и безопасное место с свободой нанести на карту столько активов, сколько вы можете видеть. Когда вы используете свое высокоточное устройство GPS/GNSS, все, что вы собираете, будет основываться на этих точных контрольных точках.

Держитесь подальше от опасности, дистанционно измеряя или размещая объекты из безопасного места. Мощь безотражательной технологии Laser Tech позволяет проводить измерения практически любого типа поверхности или материала, под острыми углами и на больших расстояниях.

Будучи профессионалом в области ГИС, вы, вероятно, вложили значительные средства в свое оборудование. Создавая бесшовную интеграцию практически с любой системой и рабочим процессом.



Чем хорош лазерный дальномер TruPulse:

  • Измеряет расстояние, высоту, недостающую линию и азимут*
  • Вычисляет расстояние по горизонтали (HD) + расстояние по вертикали (VD) + высоту (HT) + недостающую линию 2D (ML)
  • Помещается в карман жилета и очень экономичен
  • Отображает все измерения и меню прямо в осциллографе HUD
  • Крепится на штатив или монопод для большей устойчивости
  • Интегрируется с GPS и популярным программным обеспечением ГИС

* Азимут применим только к лазерному дальномеру TruPulse 360°

Лазерный дальномер TruPulse® 360°R | Лазерная техника

— Доступны ограниченные запасы —

Цитировать

Список продуктов

Товар

Крепление когтя с рычагом

Компактный немагнитный штатив

Комплект для зазора проводника

Фиксированный адаптер трегера

Лиственный фильтр с тросом

Картографические комплекты ГИС

Зазор проводника LaserSoft®

LaserSoft® CORE

LaserSoft® Face Profiler

Совместная штанга LaserSoft®

LaserSoft® MapSmart®

LaserSoft® Измерение

LaserSoft® Pole Audit для O-Calc®

LaserSoft® Профилометр провисания

LTI Bi-Pod ноги

MapStar® TruAngle®

Набор карт горных работ

Монтажный кронштейн для посоха или штатива

Комплект для профилирования провисания

Исследовательский персонал

Штатив для съемки

Планшет X-Grip

Трегер с лазерным отвесом

Монтажный кронштейн TruAngle®

Тахеометр TruPoint™ 300

ТруПульс® 200

Монтажный кронштейн TruPulse® 200 и 360° для TruAngle®

Монтажный кронштейн TruPulse® 200-360°

TruPulse® 200L

Монтажный кронштейн TruPulse® 200L

ТруПульс® 200X

Монтажный кронштейн TruPulse® 200X-360°R

TruPulse® 360°

TruPulse® 360°R

Хомут TruPulse®

Адаптер ярма TruPulse®

Количество

Отправить запрос

Обзор
Ролики
Загрузки
Основные приложения
Ключевая особенность
Технические характеристики

Обзор

Лазерный дальномер TruPulse ® 360°R измеряет расстояние, углы наклона и азимут с повышенной точностью и захватом цели. Эта модель предлагает горизонтальное ручное водонепроницаемое прочное исполнение для самых суровых условий.

Технология компаса TruVector 360° компании LTI ® , интегрированная в модель TruPulse 360°R, позволяет пользователям вычислять полные трехмерные значения недостающих линий для пролетов и зазоров между двумя удаленными точками. Устройство предлагает 7-кратную превосходную оптику и дает вам свободу стоять там, где это безопасно и удобно, при проведении полевых измерений.



iPhone ® является зарегистрированным товарным знаком Apple Inc. Android является товарным знаком Google LLC. Bluetooth 9Словесный знак 0007 ® и логотипы являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование таких знаков компанией Laser Tech осуществляется по лицензии. Другие товарные знаки и торговые наименования принадлежат их соответствующим владельцам.

×

Видео

Откройте для себя: модели лазерных дальномеров TruPulse

Изучите и проанализируйте различия каждой модели лазерного дальномера TruPulse и раскройте расчеты и процедуры, которые вы можете производить в полевых условиях.
