Цилиндрический утеплитель для труб: Утеплитель для труб — новые технологии утепления
Содержание
Теплоизоляция CUTWOOL — официальный сайт производителя
Мы производим самый широкий спектр теплоизоляционных материалов из базальтовой ваты, от традиционных до уникальных, не имеющих аналогов в России!
Наша продукция

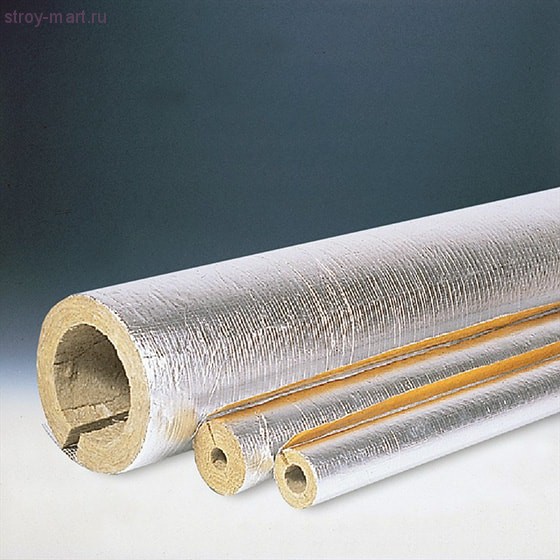

Цилиндры минераловатные
Это готовые к монтажу изделия, изготовленные под конкретный диаметр трубопровода и не требующие какой-либо подгонки на месте работ. Монтаж выполняется быстро и просто.
Подробнее
Наша продукция
Маты минераловатные
Хорошая гибкость и эластичность данного рулонного материала позволяет с легкостью использовать его для утепления на сложных поверхностях, любых форм и размеров.
Подробнее
Наша продукция
Защитные оболочки
Надежная защита теплоизоляционных изделий от любых внешних воздействий – механических повреждений, влаги, солнца, ветра и т.д.
Подробнее
Наша продукция
Разуклонка для кровли
Готовое решение для формирования уклона плоской кровли и направления стока воды к водосборным воронкам.
Монтаж при любых погодных условиях и в любое время года.
Подробнее
Наша продукция
Изделия из пеностекла
Набор фасонных элементов для теплошумоизоляции технологических трубопроводов и промышленного оборудования. Самый долговечный материал на рынке – срок службы более 50 лет!
Подробнее
Наша продукция
Насыпная вата
Лучшее решение для утепления труднодоступных элементов конструкций, мест с отсутствием свободного пространства, обладающих большим количеством помех, в виде стропил или различных коммуникаций.
Подробнее
Наша продукция
Цилиндры минераловатные
Это готовые к монтажу изделия, изготовленные под конкретный диаметр трубопровода и не требующие какой-либо подгонки на месте работ. Монтаж выполняется быстро и просто.
Подробнее
Наша продукция
Маты минераловатные
Хорошая гибкость и эластичность данного рулонного материала позволяет с легкостью использовать его для утепления на сложных поверхностях, любых форм и размеров.
Подробнее
Наша продукция
Защитные оболочки
Надежная защита теплоизоляционных изделий от любых внешних воздействий – механических повреждений, влаги, солнца, ветра и т.д.
Подробнее
Наша продукция
Система разуклонки для кровли
Готовое решение для формирования уклона плоской кровли и направления стока воды к водосборным воронкам. Монтаж при любых погодных условиях и в любое время года.
Подробнее
Наша продукция
Изделия из пеностекла
Набор фасонных элементов для теплошумоизоляции технологических трубопроводов и промышленного оборудования. Самый долговечный материал на рынке – срок службы более 50 лет!
Подробнее
Наша продукция
Насыпная вата
Лучшее решение для утепления труднодоступных элементов конструкций, мест с отсутствием свободного пространства, обладающих большим количеством помех, в виде стропил или различных коммуникаций.
Подробнее
По вопросам стоимости продукции просьба обращаться к менеджерам отдела продаж ООО «КАТВУЛ» по тел.
: +7(495) 150-80-02
Утеплитель для труб толщина 50мм в категории «Строительство»
Утеплитель из пенопласта (пенополистирола) для труб Ø 18 мм толщиной 50 мм
Доставка по Украине
30.38 грн/пог.м
Купить
ООО «АКК «Вариант»
Утеплитель из пенопласта (пенополистирола) для труб Ø 50 мм толщиной 40 мм
Доставка по Украине
62 грн/пог.м
Купить
ООО «АКК «Вариант»
Утеплитель из пенопласта (пенополистирола) для труб Ø 50 мм толщиной 70 мм
Доставка по Украине
77.76 грн/пог.м
Купить
ООО «АКК «Вариант»
Утеплитель из пенопласта (пенополистирола) для труб Ø 50 мм толщиной 80 мм
Доставка по Украине
97.20 грн/пог.м
Купить
ООО «АКК «Вариант»
Утеплитель из пенопласта (пенополистирола) для труб Ø 50 мм толщиной 90 мм
Доставка по Украине
121.50 грн/пог.м
Купить
ООО «АКК «Вариант»
Утеплитель из пенопласта (пенополистирола) для труб Ø 50 мм толщиной 100 мм
Доставка по Украине
162 грн/пог.
м
Купить
ООО «АКК «Вариант»
Утеплитель для труб с покрытием из фольги толщина 50 мм диаметр 57 мм
Доставка по Украине
197 грн/пог.м
Купить
ИНКАМ ПКФ ООО
Утеплитель из пенопласта (фольгированный) для труб Ø 50 мм с толщиной стенки 50 мм
Доставка по Украине
145 грн/пог.м
Купить
ООО «АКК «Вариант»
Ножницы для пластиковых труб max Ø50мм 250мм (сталь SK5) ULTRA (4333032)
Доставка по Украине
716 — 732 грн
от 18 продавцов
716 грн
Купить
Утеплитель для труб фольгированный диаметром 108мм толщиной 50мм, Скорлупа СКПФ1085035 пенопласт ПСБ-С-35
Под заказ
Доставка по Украине
267 грн/м
Купить
ДімПласт
Утеплитель для труб фольгированный диаметром 133мм толщиной 50мм, Скорлупа СКПФ1335035 пенопласт ПСБ-С-35
Под заказ
Доставка по Украине
296 грн/м
Купить
ДімПласт
Утеплитель для труб диаметром 133мм толщиной 50мм, Скорлупа СКП1335035 пенопласт ПСБ-С-35
Под заказ
Доставка по Украине
205 грн/м
Купить
ДімПласт
Утеплитель для труб фольгированный диаметром 159мм толщиной 50мм, Скорлупа СКПФ1595035 пенопласт ПСБ-С-35
Под заказ
Доставка по Украине
354 грн/м
Купить
ДімПласт
Утеплитель для труб диаметром 159мм толщиной 50мм, Скорлупа СКП1595035 пенопласт ПСБ-С-35
Под заказ
Доставка по Украине
253 грн/м
Купить
ДімПласт
Утеплитель из пенопласта (пенополистирола) для труб Ø 16 мм толщиной 50 мм
Доставка по Украине
30.
38 грн/пог.м
Купить
ООО «АКК «Вариант»
Смотрите также
Паяльник для пластиковых труб Mar-Pol ! 2500 Вт, 50-300 °C, Насадки 20-63 мм
На складе
Доставка по Украине
1 490 грн
Купить
Mega Tool
Паяльник для пластиковых труб, 850 Вт, 0-300°C, насадки 20, 25, 32, 40, 50, 63 мм, металлический кейс
На складе
Доставка по Украине
по 999 грн
от 5 продавцов
999 грн
Купить
Powertools
Паяльник для пластиковых труб, 850/1850 Вт, 0-300°C, насадки 20, 25, 32, 40, 50, 63 мм, металлический кейс
На складе
Доставка по Украине
по 1 699 грн
от 5 продавцов
1 699 грн
Купить
Powertools
Рулонная теплоизоляция Теплоизол 5 мм (50 м) фольгированная с утеплителем для теплого пола
На складе в г. Киев
Доставка по Украине
1 990 грн
Купить
Дом_Мелочи
Многоразовый модуль TecnicBuild для формирования швов толщиной 1, 1.
5, 2, 2.5 и 3 мм (50 шт)
На складе в г. Золотоноша
Доставка по Украине
75 грн
Купить
LpgMag
Super-Ego SOCKET Аппарат для сварки пластиковых труб 20, 25, 32, 40, 50, 63 мм, 1500000448
На складе в г. Киев
Доставка по Украине
5 999 грн
Купить
Инструменты Садовая и Строительная техника Станки Пневмоинтструмент
Утеплитель из пенопласта (пенополистирола) для труб Ø 20 мм толщиной 50 мм
Доставка по Украине
30.38 грн/пог.м
Купить
ООО «АКК «Вариант»
Ножницы для пластиковых труб max Ø50мм 250мм (сталь SK5) ULTRA (4333032) Perry
Доставка по Украине
716 грн
Купить
PerryOne
Защитные маты для стен 2м х 1м, толщина 50 мм
На складе
Доставка по Украине
3 600 грн/кв.м
Купить
ТОВ «ЛОК-MAT»
Спортивные РОЛЛ- маты для дома 2м х 2м, толщина 50 мм
На складе
Доставка по Украине
7 200 грн
Купить
ТОВ «ЛОК-MAT»
Многоразовый модуль для формовки швов толщиной: 1мм 3мм 50 шт/уп
На складе в г.
Калуш
Доставка по Украине
91 грн
60 грн
Купить
Інтернет-магазин «Аура»
Утеплитель из пенопласта (пенополистирола) для труб Ø 25 мм толщиной 50 мм
Доставка по Украине
137 грн/пог.м
Купить
ООО «АКК «Вариант»
Натуральный утеплитель из льна толщиной 50 мм
На складе в г. Киев
Доставка по Украине
150 грн/кв.м
Купить
УкрЛён
Рулонная теплоизоляция Теплоизол 3 мм (50 м) фольгированная с утеплителем для теплого пола
На складе в г. Киев
Доставка по Украине
1 710 грн
Купить
Дом_Мелочи
Изоляция для труб из стекловолокна | Медь, изоляция паровой трубы
Мэнсона
Распродажа
Распродажа
Первоначальная цена
$ 5,00
—
Первоначальная цена
61,73 $
Первоначальная цена
5,00 $
5,00 $
—
$ 61,73
Текущая цена
$ 5,00
| /
- Описание продукта
- R-значения
Таблица размеров железных труб
Таблица размеров медных труб
- Трубная изоляция из предварительно отформованного стекловолокна цилиндрической формы с белой рабочей оболочкой (ASJ).
- Секции 36” , Цена за секцию, Для швов поставляются стыковые полосы.
- Предназначен для теплоизоляции трубопроводов горячего и холодного водоснабжения.
- Диапазон температур = от 0 до 1000F градусов.
- Несминаемая универсальная парозащитная куртка ( ASJ ) с самоуплотняющейся системой закрытия внахлестку (белого цвета).
- Без формальдегида Изоляция из земляной ваты, изготовленная по технологии ECOSE
- Изоляция из стекловолокна с открытыми порами. Мастика должна использоваться для герметизации любых открытых концов стекловолокна для предотвращения образования конденсата.
- Золотой сертификат GREENGUARD и GREENGUARD
- Соответствует разделу 806.6 IgCC, сертифицировано EUCEB
- Может использоваться для изоляции в коммерческих и общественных целях.
- Оболочка, необходимая для наружного использования: наружная оболочка из ПВХ и металла.
- Изготовлено в США компанией Manson Insulation (Knauf).
- Справка по размерам доступна здесь
- Технический паспорт
Изоляция для труб Alley-K
представляет собой предварительно отформованный продукт для изоляции труб из стекловолокна, состоящий из высококачественных стеклянных волокон, связанных вместе термореактивной смолой. Секции трубы диаметром 36 дюймов доступны со всеми эксплуатационными кожухами (ASJ), которые армированы стекловолокном и поставляются с установленной на заводе самогерметизирующейся системой закрытия внахлест (SSL), чувствительной к давлению.
Изоляция из стекловолокна
Manson Insulation предназначена для теплоизоляции трубопроводов горячего и холодного водоснабжения. Типичные области применения включают горячее и холодное водоснабжение, нагрев горячей воды, высокотемпературные, двухтемпературные, паровые, конденсатные и холодильные линии.
В этом изделии используется технология ECOSE® , запатентованное связующее на растительной основе — более разумная альтернатива феноло-формальдегидному (PF) связующему, традиционно используемому в изделиях из стекловолокна.
Связующее на биологической основе скрепляет продукт и придает ему уникальный внешний вид. Все продукты Мэнсона не содержит формальдегида и изготовлен из экологически чистых ресурсов, таких как переработанное стекло и песок. Продукция Manson изготавливается из минимум 50% переработанного стекла , в результате чего ежемесячно перерабатывается в среднем 26 миллионов бутылок.- Трубная изоляция из предварительно отформованного стекловолокна цилиндрической формы с белой рабочей оболочкой (ASJ).
Толщина изоляции из стекловолокна
Значение R
1/2″
3
1″
6
1-1/2″
10
2 дюйма
12
Таблица размеров изоляции труб из стекловолокна для железных труб (IPS):
Таблица размеров изоляции из стекловолокна для медных труб:
Связующее на биологической основе скрепляет продукт и придает ему уникальный внешний вид. Все продукты Мэнсона не содержит формальдегида и изготовлен из экологически чистых ресурсов, таких как переработанное стекло и песок. Продукция Manson изготавливается из минимум 50% переработанного стекла , в результате чего ежемесячно перерабатывается в среднем 26 миллионов бутылок.Поделись этим:
Расчет толщины изоляции для труб » The Piping Engineering World
Реклама
Когда жидкость проходит по трубе, она отдает свое тепло окружающей атмосфере, если ее температура выше температуры окружающего воздуха.
Если температура трубы ниже температуры окружающего воздуха, она получает от него тепло. Поскольку трубы, как правило, изготавливаются из металлов, таких как сталь, медь и т. д., которые являются очень хорошими проводниками тепла, потери тепла будут значительными и очень дорогостоящими. Поэтому важно обеспечить покрытие материалом, который очень плохо проводит тепло, таким как минеральная вата, пенька и т. д.
Суммарная теплопередача (Q) от трубы через такой изоляционный материал зависит от следующих факторов:
- N : Длина трубы.
- Tp : Рабочая температура жидкости внутри трубы.
- Ti : Максимально допустимая температура на внешней поверхности изоляции. Обычно 50°С.
- Rp : Радиус трубы.
- Ri : Радиус изоляции.
- k : Теплопроводность изоляционного материала.
Формула для стационарной теплопередачи через изоляционный материал, обернутый вокруг трубы, выглядит следующим образом:
Вышеупомянутое уравнение получено из уравнения Фурье для теплопроводности для стационарной теплопередачи для радиальной теплопроводности через полый цилиндр.
Пример Расчет
Предположим, у нас есть труба Диаметром 12″, по которой течет горячее масло с температурой 200°C. Максимально допустимая температура изоляции на наружной стене 50°C. Допустимые потери тепла на метр трубы 80 Вт/м. В качестве теплоизоляции используется минеральная вата из стекловолокна с теплопроводностью для этого температурного диапазона 0,035 Вт/м.К. Теперь нам нужно узнать необходимую толщину изоляции.
Теплопроводность выражается в ваттах на метр на кельвин (Вт/м·К), что по существу совпадает с ваттами на метр на градус Цельсия (Вт/м·К) (Множитель при переводе из кельвинов в градусы отсутствует. Таким образом, пошаговое изменение кельвинов соответствует инкрементальному изменению в градусах Цельсия.)
В приведенной выше формуле Q — это общие потери тепла, а N — длина трубы. Таким образом, Q/N становится нашими допустимыми потерями тепла на метр трубы, что составляет 80 Вт/м.
Q/N = 80 Вт/м.
Диаметр трубы 12″, следовательно, радиус 6″.
Радиус в метрах: (6″ X 25,4)/1000 = 0,1524 метра.
Итак:
80 = 2π × 0,035 × (200-50) ÷ ln(Ri/0,1524)
ln(Ri/0,1524) = 2π × 0,035 × (908-50)
Следовательно, RI = RP × E 0,4123
RI = 0,1524 × 1,5103 = 0,2302 M
Следовательно, толщина изоляции = RI — RP = 0,2302 — 0,1524 = 0,0777
. Изоляция. берется по толщине изоляции, так как иногда теплопередача через изоляцию может быть выше, чем конвективная теплопередача из-за воздуха на внешней стенке изоляции. В этом случае температура наружной поверхности изоляции может возрасти более чем на 50°С. Целью этой типовой задачи является демонстрация расчетов радиальной теплопроводности, а практические расчеты толщины изоляции также требуют учета конвективной теплопередачи на внешней стороне изоляционной стены.
