как их определить и что может произойти, если их соединить © Геостарт

Для правильной работы бытовых приборов, подключенных к электрической сети, обеспечения их безопасной эксплуатации, все соединения необходимо выполнить в соответствии с ПУЭ. В электрике ошибки не допустимы, в случае неверного присоединения оборудования существует риск того, что они просто выйдут из строя раньше срока, что может вызвать сбой в работе всей системы целиком.

В данной статье рассмотрим последствия некорректного подключения и правильный порядок действий во избежание непредвиденных ситуаций.

Фаза и ноль: их значение в сети питания

Электрическая сеть переменного тока состоит из рабочей фазы и пустого нуля. Термин «ноль», применяемый в электрике, обычно подразумевается, как «рабочий нуль». Наименование «фаза – это фазные проводники». Понятие «заземление» имеет непосредственное отношение к «защитному нулю».

Ноль предназначен для постоянного образования электросети при подсоединении бытовых приборов и создания заземления. По фазному проводу проходит рабочее напряжение. Для работы бытового прибора нет никакой разницы, где что находится, это учитывается только при подключении устройств.

В отличии от 2-х жильного кабеля, в котором только фаза и ноль, в 3-х фазном проводе третий провод – земля. Перед проведением монтажных работ надо разобраться с их выводами.

Что будет если замкнуть ноль и фазу

Если соединить фазный и нулевой провод, получится короткое замыкание (КЗ). В случае присоединения проводника через нагрузку, например, осветительный прибор, образуется «длинное замыкание».

При таком способе подключения ток проходит через лампу, являющуюся одновременно сопротивлением. Тот, в свою очередь, забирает некоторую часть нагрузки и преобразует электрическую энергию в тепловую.

Если соединить проводники без нагрузки (лампы), сопротивление отсутствует. Сила тока при этом увеличивается во много раз. Он старается скорее убежать, пока нет сопротивления. По этой причине:

  • провода электрической сети;
  • люди;
  • имущество не способны выдержать подобного потока мощнейшей энергии.

Электрическая мощность обладает разрушительной силой, поэтому всё горит и плавится.

Ток КЗ многократно превышает значение при стандартной, безаварийной работе сети. Резкое повышение токовой величины объясняется законом Ома. Согласно ему, ток равняется напряжению, поделённому на сопротивление:

I=U/R.

Из данной формулы можно легко понять, что, если убрать из выражения сопротивление и свести его к самому минимальному значению, сила тока резко возрастает. Электрическая проводка не способна выдержать подобное количество энергии. Току куда-то надо деваться. При КЗ провода быстро нагреваются, начинают плавиться. В результате защитная изоляция кабеля от перегрева воспламеняется.

Есть несколько способов установления проводников:

  • Рабочий фазный провод определяется с помощью отвертки, оснащенной индикатором.

Надо задеть кончиком инструмента жилу, находящуюся под напряжением. Одновременно касаемся жалом индикаторной отвертки место соединения проводов. При нажатии кнопки, расположенной на обратной стороне прибора, загорится индикатор, встроенный внутрь. Лампочка показывает присутствие потенциала, значит найдена фаза.

Существенный недостаток – вероятность некорректного срабатывания. Иногда индикаторная отвертка может среагировать на наводки в электросети. За счет этого инструмент показывает напряжение в том месте, где его не существует. Установить ноль с помощью индикаторной отвертки не получится.

  • Использование контрольной лампы.

Этот метод действенный, но неоднозначный, при работе с ней требуется осторожность.

Для начала нужно собрать контрольную лампу. Самый простой вариант – взять электрический патрон с лампочкой. К его клеммам присоединяются провода со снятой изоляционной оболочкой на концах. Если не окажется под рукой патрона или не будет времени, чтобы смастерить, можно взять простую настольную лампу с вилкой для подключения в розетку.

Как и чем определить фазу и ноль

Для установления в 2-х фазной сети, где фаза, где ноль по очереди соединяется проводник лампочки к проводу, который нужно определить. Так делается поочередно каждый с каждой жилой. Для 2-х проводной сети, если при проверке загорится лампочка при соприкосновении концов, значит провод фазный, а второй – ноль. В случае, когда лампа не горит, то скорее это означает, что фазы здесь не обнаружено или нет нуля.

Такой вариант исключать не стоит. Аналогичным способом устанавливается работающая электрическая система, определяется насколько правильно проложена электропроводка.

Существует еще один метод определения фазного провода. Для этого кабель, проложенный к лампочке (контрольной), присоединяется к какой-то конструкции, как точно установленному нулю. Это может быть клемма в электрическом щитке. В случае соприкосновения другим окончанием к фазе, загорится лампочка, значит другой проводник нулевой.

В 3-х проводной электросети с помощью контрольной лампы можно установить, какой из 3-х проводников ноль, земля, фаза.

Для этого соединяется конец провода, присоединенного к контрольному прибору с лампой, по очереди к проверяемому кабелю. Здесь придется действовать принципом, когда последовательно исключаем одно за другим. Сначала найдем позиции, при которых лампочка загорается, это означает, что один из проверяемых жил является фазным, другой получается нулевым.

Затем переставляем один из контактов контрольной лампы. Тут можно фиксировать 3 разных варианта:

  • Контрольная лампа не загорается.

Если испытуемая электросеть оснащена УЗО или автоматическим выключателем, эти устройства сработают. Такое положение означает только одно: свободный провод – это рабочий фазный, а подключенные к лампе – нейтраль и заземляющий проводник.

  • После изменения положения контрольная лампа вспыхнула.

В такой позиции тут же отреагирует защитное устройство или автомат, это будет означать, что свободный кабель – это рабочая нейтраль, проверяемые – фазный провод и заземление.

  • На электрической цепи не предусмотрено никакой защиты.

На электрической цепи не предусмотрено никакой защиты.

Контрольная лампа будет загораться в 2-х положениях. Для того чтобы установить предназначение каждого из 3-х проводов, надо отключить в электрощите кабель на вводе, присоединенный к заземляющему контуру. Затем, с помощью того же измерителя с лампой проверяются все провода, также последовательно исключая один за другим. Если не загорается лампа, значит найден заземляющий кабель.

Для того, чтобы прозвонить 3 проводника, выходящие из стены, понадобятся приборы электромонтажника: индикаторная отвертка и мультиметр. Последовательность действий:

  • Определите фазу на месте любым доступным способом.
  • Найдите фазный провод в электрощите или автомате, установленным на линию электроплиты плиты или всей кухни.
  • Отключите защиту, отключив автоматический выключатель.

На всякий случай перед работой убедитесь в отсутствии напряжения на отключенной линии сети.

  • Повторите процедуру с нейтральным проводом и с защитным заземлением.
  • Соедините фазный проводник автоматического выключателя с нулем, чтобы образовался устойчивый контакт.
  • Проверьте с помощью мультиметра, настроенного на соответствующий режим.

Здесь нужно прозвонить линию в месте присоединения электроплиты к сети. Для этого по очереди проверяется фазный провод с каждым из оставшихся жил. Тот, на котором фиксируется электрическая цепь, является нейтралью.

Точно также используется и заземляющий проводник. Надо его прозвонить, чтобы убедиться, что это точно земля. Для этого нужно соединить в электрощите заземляющий провод накоротко с фазой, а потом проверить цепь с помощью мультиметра на кухне.

Данная процедура поможет подключить электрическую плиту правильно и обезопасит по максимуму всех жильцов.

Что будет, если соединить фазу и ноль

Если перепутаны фазный и нулевой проводники при соединении в сеть может появиться короткое замыкание. Потому важно установить истинную картину перед началом ремонтных работ в квартире. Для проверки заземления соединяются приходящие к прибору 2 провода и устанавливается насколько корректно сделаны монтажные работы.

При ремонте приходится частично менять электропроводку, поэтому электрику нужно определить фазу, ноль и землю в коробках распайки сети. Установить фазный проводник несложно, достаточно применить индикаторную отвертку (подробно описано выше).

Если электропроводка 2-х жильная, заземления нет, значит один провод фазный, другой — нулевой. При ремонте электросети с 3-мя токоведущими кабелями, часто появляется вопрос: где ноль, а где земля. По своим характеристикам оба проводника абсолютно идентичны. Если подключить мощный электроприбор к паре фаза-земля, можно даже не увидеть разницы. При проведении замеров напряжения с помощью мультиметра, между фаза-ноль и фаза-земля будут зафиксированы почти равные напряжения.

Некоторые ошибочно думают, что можно проверить этим прибором или контрольной лампой 2 провода из 3-х. Неверная трактовка, что, там, где появится напряжение, то это и есть фазный провод с нулем. Это не так, между фазой и землей или нулем потенциал также 220 В.

В современных сетях, имеющих цветную маркировку кабелей, ситуация упрощается. В основном фаза обозначается белым или коричневым проводами, ноль – синим, иногда белым с темно-синей полоской. Заземление обычно имеет желтую защитную изоляцию с дополнительной зеленой полосой. Есть 2 НО:

  • Не факт, что все электромонтажники в курсе стандартов, касающихся цветовой маркировки.
  • Применены провода для 3-х фазной электросети именно с коричневым, черным, синим (желтым или белым) кабелями.

Поэтому профессионалу в электрике не нужно беспрекословно брать за основу лишь цвета кабелей, которые смонтированы другими монтажниками.

При подсоединении прибора учета

Подключением приборов учёта электроэнергии должны заниматься специализированные компании, сотрудники которых имеют допуски. Счётчик должен быть смонтирован правильно, в соответствии с требованиями производителя.

Порядок подключения прибора учета, как следует располагать контакты нулевого и фазного проводников узнать легко. Обычно схема показана:

  • на крышке прибора или клеммной коробки;
  • в паспорте электросчётчика;
  • можно найти в интернете.

Собственник обязан иметь паспорт прибора учета. Без его наличия не будет возможности счетчик:

  • установить;
  • запустить в работу;
  • провести очередную проверку на предмет правильных показаний.

К паспорту прибора производитель прикладывает схему подключения. Такое же обозначение присутствует на крышке коробки контактных элементов прибора учета. По этим документам собственнику будет несложно выяснить порядок подключения проводов. К тому же, достоверная информация есть в интернете.

Во время подсоединения в сеть выключателя

Установлены ПУЭ правила, по которому выключатель должен обрывать фазный провод, не ноль. Фаза – это проводник, по которому постоянно протекает электричество. На нуле его не должно быть, именно по этой причине размыкается фазный провод.

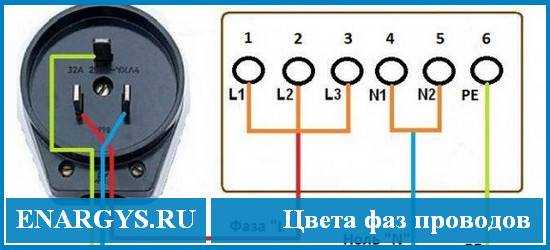

При подсоединении электрической плиты

При подсоединении электрической духовки к однофазной сети не стоит опасаться ошибок в подключении фазы и нейтрали, поскольку ничего не произойдет, система будет функционировать. Но, нежелательно путать фазу с землей, так как возникнет ситуация, когда постоянно будут выбиваться «пробки». Это чревато тем, что существует риск спалить электрощит или автомат.

В клемме розетки

Ничего страшного не произойдет, поскольку нет разницы, к какому из имеющихся в розетке контактов будет приходить фаза и ноль. Розеточный элемент сети – это не USB-порт, у которого только в одном положении возможно подключение.

Во вновь построенных квартирах электромонтажник должен выполнять разводку электросети согласно ПУЭ, включая установки розеток. Когда все сделано по установленным нормам, не нужно голову ломать над проблемой. Обязательно перед включением приборов в сеть нужно проверить розетку индикаторной отверткой и определить расположение фазного провода и нуля.

Частые проблемы и их решения

При обрыве нулевого провода возникает аварийный режим работы 3-х фазной сети. Из-за сгорания рабочего нуля, в случае неодинаковой нагрузки, на однофазных приборах, подключенных к этой сети, создается очень низкое или наоборот высокое напряжение, которое превышает номинальное значение, характерное для однофазной цепи.

В результате электрическое оборудование выходит из строя. В первую очередь это касается дорогостоящих электронных приборов:

  • компьютеры;
  • телевизоры;
  • стиральные машины.

Такая бытовая техника наиболее чувствительна к колебаниям напряжения электросети, особенно к его повышению.

Запутаны фазный и нулевой провода в клемме розетки

Две одинаковые фазы в розетке – это одна из распространенных неисправностей, когда вместо нуля в обоих гнездах 220 В. Причин появления той ситуации бывает 3:

  • Повреждаются контакты на вводе в дом или квартиру.

Такая ситуация характерна для частных зданий старой постройки.

  • Обрывается ноль в распределительной коробке или за ней.

Подобная ситуация часто возникает из-за ослабления контакта в местах соединения проводников. Иногда в распределительной коробке переламываются провода, особенно алюминиевые, из-за частого сгибания.

  • Возникает замыкание фазы и нуля в случае пробоя защитной изоляции.

Тогда в розеточном блоке обрывается нулевой провод. Такая ситуация может возникнуть в любом месте проводки, но чаще бывает на тех участках, где электромонтажник производил коммутацию проводов в:

  • распределительном квартирном щитке квартиры;
  • коробе для распайки жил;
  • розетке.

Иногда разрушается изоляция кабеля и возникает обрыв нулевой жилы, из-за которого на фазе возникает контакт. Это проверяется с помощью мультиметра.

В 2-х проводной сети установить какой из проводов фазный, какой нулевой достаточно просто. Проверка производится самым простым методом.

Для этого надо найти только фазу, так как 2-й будет точно нулевым. С этой целью используется индикаторная отвертка. Последовательность действий описан выше.

В 3-х проводной сети все чуть сложнее, поскольку существует заземление.

Фаза находится с помощью отвертки-индикатора. Это универсальный прибор, нужный инструмент каждого владельца квартиры.

Рекомендуется пройтись по всей схеме, начиная со входа в электрощит, подтянуть ослабленные контакты, проверить обрыв нулевого провода в распределительной коробке, особенно внимательно алюминиевые проводки.

Обрыв нулевого проводника с замыканием на фазу

При такой ситуации в розетке определяются индикаторной отверткой «две фазы». Если отключить все приборы, напряжение не пропадает. Подобное случается, когда сверлятся стены и забиваются гвозди. Сверло попадает в 2-х жильный провод, который называют «лапшой», острый крепеж его деформирует так, что в месте разрыва нуля плавится и он касается фазы.

Иногда дюбеля, попадая в провода, создают КЗ. Тогда отгорает нулевая жила, гвоздь контактирует с фазой. Для нахождения подобных неисправностей, лучше начать с касания индикаторной отверткой всех металлических крепежей, забитых в стену. При обнаружении на них напряжения, надо именно «здесь копать».

Как сделать, чтобы выключатель разрывал фазу, а не ноль

Для обеспечения работы осветительных приборов нужно 2 провода: фазный и нейтральный. По классическому варианту в схеме присоединения к сети источника освещения нулевой провод подключается напрямую, а фаза приходит на выключатель и разрывается. Может показаться, что, если поменять жилы между собой, светильник нормально будет работать, выключаться и включаться. Однако этот способ неправильный. Согласно пункту 6.6.28 ПУЭ, разрываться должен исключительно фазный провод.

Когда фаза идет напрямую, а ноль разрывается на выключателе, то при отключении светильника патрон остается под напряжением. В случае необходимости замены лампы, при соприкосновении с ним ударит током.

Есть другая проблема: свечение или мигание светодиодных ламп, если сделать так, что постоянно подается фаза на патрон. За счет этого существенно сокращает срок службы приборов.

Установить выключатель дома можно своими силами. Для этого надо разбираться в схеме подключения, знать последовательность действий.

Установка одноклавишного выключателя

Схема достаточно простая: от щитка нулевой провод (N) прямо приходит на прибор освещения, а фазный (L) идет к выключателю. Фаза должна разрываться (писали об этом раньше).

В данном примере выключатель подключается без распределительной коробки.

Последовательность действий:

  • Вначале надо выбрать место для установки коробки под прибор.

При помощи перфоратора и коронки высверливается отверстие нужного диаметра. Выключатель должен стоять ровно.

  • Убеждаемся в том, что напряжение на проводе, протянутом от электрощита, отсутствует.

В коробке 2 кабеля: первый от щитка, второй уходит на источник освещения.

  • Разделываем защитную изоляцию провода.

Оставляем приблизительно по 15 см, лишнее надо откусить пассатижами. Желто-зеленая жила – заземляющий проводник, идет на светильник. Бело-синий – ноль, уходит к нему же. А белый – фазный провод, его подключаем через выключатель.

  • Надо бело-синий и желто-зеленый жили очистить по 5 см, затем скрутить друг с другом, поскольку нулевой и заземляющий провода идут непосредственно на светильник.
  • Соединяем их между собой пайкой, затем обматываем изоляционной лентой.

Надо отвести по разным сторонам для удобства.

  • Белые проводники зачищаем изолентой около 1 см.

Провод, приходящий от электрощита, подключается к верхней точке, имеющий маркировку L, идущий на источник освещения – к нижней, обозначенному стрелкой. Присоединенные кабеля осторожно размещаем внутри коробки, затем надеваем клавишу. При надавливании она сама защелкивается, потом надо вставить выключатель. Остается прикрепить с помощью саморезов, используя шуруповерт или простую отвертку. В конце работ подаем напряжение, чтобы проверить работоспособность выключателя.

Заключение

Определение фазного провода, нуля и заземления – важные и ответственные действия при подключении бытовых приборов. От правильности зависит безопасность при эксплуатации устройств.

L N в электрике — цвета проводов в трехжильном кабеле

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Содержание

  • Разнообразие расцветки изоляции электрокабелей
  • Цвет жилы заземления
  • Расцветки для нулевого провода
  • Цвета для фазных проводов
  • Ручная цветовая разметка
    • Разметка двужильных проводов
    • Разметка трехжильных проводов
  • Как итог

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01. 01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Настоятельно рекомендуется использовать одинаковую расцветку проводов, при ответвлении однофазной цепи от трехфазной.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.



Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки. Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите у тех, кто часто соприкасается с проводами, в основном:

  • Электриков с табличками датаком
  • Инженеры-электрики
  • Подрядчики
  • Техники
  • Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто. Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

  1. Цвет привлекает внимание

    Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

  2. Цвет повышает безопасность

    Цвет предупреждает нас об опасности. В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

    » Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм. ”
    — Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в реабилитационном госпитале Св. Иоанна. [1]

    Таким образом,

    Профилактика играет ключевую роль, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

  3. Цвет повышает производительность памяти

    Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.



  4. Цвет сокращает время простоя

    Неправильная идентификация проводов в коммерческом, жилом или промышленном помещении может привести к случайным отключениям электроэнергии, что приведет к неожиданному простою как жильцов, так и рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

  5. Цвет может сократить расходы

    Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж. Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

  6. Цвет может снизить риск повреждения имущества

    Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Несмотря на то, что существуют международные цветовые коды проводов, США следуют Национальному электротехническому кодексу ® (NEC). Код обозначен как NFPA 70 ® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году. Следите за различными изменениями в стандартах маркировки кабелей, чтобы обезопасить себя и свою команду.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата. Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.



Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

Черные провода

Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Они идут от источника питания (щита выключателя) к электрическим розеткам и выключателям и соединяют настенные выключатели с вентиляторами, освещением, приборами и оборудованием.

Красные провода

Укажите вторичный горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Их можно использовать для соединения детекторов дыма, настенных выключателей для потолочных вентиляторов и розеток для 240-вольтовых устройств, таких как кондиционер, электрический водонагреватель, плита или сушилка.

Белые провода с черной или красной лентой

Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Когда вы видите модифицированный белый провод (с черной или красной лентой), это сигнализирует о том, что провод горячий, а не нейтральный. Вы можете увидеть их в розетках на 240 вольт вместо красного провода в качестве второго провода под напряжением.

Медные провода

Укажите заземляющий провод. Эти провода обеспечивают путь для электрического тока, если устройство закоротит или отключит выключатель. Эти оголенные провода подключаются к розеткам, выключателям и металлическим корпусам приборов и пропускают ток на землю.

Зеленые провода или Зеленые провода с желтой полосой

Укажите заземляющий провод. Эти провода уменьшают электрические перегрузки (которые могут привести к пожару), перенаправляя избыточное электричество. Они заземляют электрическую цепь, подключаясь к клемме заземления в розетке и подключаясь к металлической полосе (шине) в электрическом щите.

Белые провода или Серые провода

Укажите нейтральный провод. Эти провода несут электричество обратно в коробку выключателя. По сути, они возвращают питание от горячего провода обратно к заземленной части электрической панели, чтобы замкнуть цепь.

синих провода и желтые провода

Указать горячий провод. Обычно они находятся в кабелепроводе для подключаемых электрических устройств. Синие и желтые провода, известные как «путешественники», позволяют управлять прибором или светом из нескольких мест.

Цветовые коды трехфазных проводов

Независимо от того, добавляете ли вы бытовую технику или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.



Блок питания переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 В

  • Фаза 1 — черный провод
  • Фаза 2 — красный провод
  • Фаза 3 — синий провод
  • Нейтральный — белый провод
  • Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 В

  • Фаза 1 — коричневый провод
  • Фаза 2 — Оранжевый провод
  • Фаза 3 — желтый провод
  • Нейтральный – Серый провод
  • Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

  • Положительный – красный провод
  • Минус — черный провод
  • Земля – белый или серый провод

Как Брейди может помочь



Как нет двух одинаковых электротехнических проектов, так и поддержка Brady бывает разных форм и размеров. Мы предлагаем промышленные принтеры для этикеток, кабельные этикетки, маркеры для проводов, термоусадочные втулки, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и сохранения безопасности.

Портативные принтеры для этикеток предлагают идеальное сочетание удобства и долговечности, и компания Brady предлагает полный модельный ряд. Принтеры для проводных этикеток Bluetooth, такие как мобильный принтер этикеток BradyPrinter M611 и принтер этикеток M211, позволяют создавать, предварительно просматривать и печатать этикетки с помощью знакомой клавиатуры телефона и приложения. Ручной этикетировщик M210, с другой стороны, позволяет пользователям проектировать, создавать и печатать этикетки с помощью традиционной встроенной клавиатуры принтера. Узнайте, как выбрать правильный маркер для проводов из нашего руководства.

В дополнение к цветовой маркировке мы предлагаем высокоэффективные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать нормативным требованиям. Некоторые из них самозатухающие, в то время как другие устойчивы к химическим веществам, маслам и влаге. Флажки, бирки, самоклеящиеся, вращающиеся и обертывающиеся маркеры для проводов и кабелей Brady отличаются долговечностью и предназначены для того, чтобы оставаться видимыми в любой среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров этикеток по требованию. Информирование других о потенциальных опасностях, связанных с электричеством (маркировка кабелепроводов, маркировка напряжения, электрические панели, вспышка дуги, табличка блокировки) может снизить угрозу получения травмы. Независимо от того, публикуете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат воздействие элементов, истирание и повторяющиеся разливы и очистки.

Если вам нужны дополнительные решения, мы готовы помочь. Сообщите нам немного больше о вашем приложении, и мы с удовольствием порекомендуем продукты и услуги, которые могут улучшить ваш рабочий опыт.

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные
этикетки с данным руководством по маркировке проводов и кабелей

Подробнее

Ваше полное комплексное решение для вашего
Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей?
Запросите бесплатный образец пакета здесь.

Запросить образец

Заполните короткую форму, и один из наших представителей свяжется с вами.

Свяжитесь с нами

7 фактов, которые нужно знать о нейтральном проводе в трехфазной цепи

Если вы обучаете учеников-электриков или являетесь профессионалом в области электротехники, вы наверняка слышали термины «нейтральный провод», «нейтральный проводник» или «нейтральный ток» при обсуждении трехфазных цепей. В этом блоге я расскажу о 7 фактах, которые вам нужно знать или объяснить своим ученикам о нейтральном проводе в трехфазной цепи. Этот список ни в коем случае не является исчерпывающим, но охватывает некоторые из наиболее важных аспектов.

Давайте разберемся с основами

Трехфазная система имеет три ответвления, по одному на каждую фазу. Если это трехфазное питание или трансформатор, эти три ветви будут обмотками генератора переменного тока или трансформатора.

Сторона нагрузки может иметь больше вариаций, например, если система представляет собой сбалансированную электрическую нагрузку, то три ветви будут каждой фазой нагрузки, например обмотки двигателя. А если система представляет собой несбалансированную электрическую нагрузку, на каждую фазу может приходиться несколько нагрузок.

Существуют разные способы обозначения фаз, и наиболее популярными способами в Австралии являются A, B и C или U, V и W. Каждая из этих фаз имеет два конца, и они пронумерованы метками, например, концы фазы U являются U1 и U2

Звезда шоу

Вы можете подключить 3-фазные системы двумя способами – звездой и треугольником. В этом посте мы обсудим только соединение по схеме «звезда», потому что для соединения по схеме «треугольник» не требуется нейтральный провод.

Соединение звездой — это когда одна сторона каждой фазы соединена в звезду, а другая сторона соединяется с линиями. Стороны в точке звезды должны быть согласованы; то есть все они должны быть 2 или 1, но никогда не смешиваться.

Изображение клеммной колодки двигателя и цепи обмотки.

Хорошо. Давайте проясним 7 фактов

Факт 1: Вы получаете два напряжения от 3-фазной сети из-за нулевого провода

В Австралии наиболее популярными 3-фазными напряжениями питания являются 400 В и 230 В. Возможно, вы также видели 415 В/240 В, это другой способ сказать то же самое. 400 В — это линейное напряжение, а 230 В — фазное.

Эта установка эффективна, поскольку позволяет подключить трехфазную нагрузку таким образом, чтобы каждая фаза имела напряжение 230 В или 400 В, или подключить однофазную нагрузку, для которой требуется 230 В на одну фазу и нейтраль

Если бы не было нейтрального провода, был бы возможен только первый сценарий. Еще один момент, который следует помнить, это то, что линейные и фазные токи в системах, соединенных звездой, одинаковы.

Факт 2: Нейтральный провод не требуется для сбалансированных нагрузок

Сбалансированные нагрузки — это трехфазные электрические нагрузки, такие как трехфазный двигатель или трехфазный водонагреватель. Эти нагрузки спроектированы таким образом, что каждая фаза имеет одинаковое сопротивление или импеданс, поэтому, если они имеют одинаковое напряжение на каждой фазе, ток также будет одинаковым.

Сбалансированная система удовлетворяет следующим критериям

  1. Ток в каждой линии одинаков и
  2. Коэффициент мощности постоянен, что означает, что фазовый угол каждого тока соответствует их фазным напряжениям

В однофазных , нагрузки нейтральный провод обеспечивает обратный путь для тока, а в сбалансированных трехфазных нагрузках, поскольку они удовлетворяют вышеуказанным критериям, токи входят и возвращаются через линии, создавая 0 А несимметричного тока. Таким образом, нет необходимости в нейтральном проводе.

3-фазная сбалансированная нагрузка, соединенная звездой, с нейтралью

Факт 3: Ток в нейтральном проводе представляет собой векторную сумму всех линейных токов

В сбалансированной системе, когда все токи и их коэффициенты мощности одинаковы, векторная сумма всех линейных токов равна 0 А. Вот почему в симметричной системе нет необходимости в нейтральном проводе. Математический расчет может быть довольно сложным, поэтому я расскажу об этом в другом посте, а здесь я покажу вам графический метод или векторный метод.

Допустим, токи равны

IA = 5 А, IB = 5 А и IC = 5 А, а коэффициент мощности электрической нагрузки равен 1, что означает, что фазовые углы равны 0, 120 А и 240 А соответственно.
