Домашнее копчение становится все более популярным среди обычных людей. Ведь это и не удивительно. Готовая продукция при должном опыте не идет ни в какое сравнение с магазинными или залежавшимися базарными копченостями. Кроме того, это ощутимая экономия. Вы вкладываете только в само мясо и щепу, если ее негде настругать самостоятельно. Получаете же взамен огромное множество вариантов приготовления от обычного сала, рыбы, птицы и мяса, до колбас.

Большим преимуществом копчения в домашних условиях является неприхотливость к емкости, в которой происходит данный процесс. Тут и дальше рассматриваем только горячее копчение, потому что холодное – отдельная большая тема. Под эти нужны часто используют бочку, выварку, газовые баллоны, даже ведра и кастрюли. Отнесем их к подручным средствам, изготовление которых не требует особых нюансов. Мы же рассмотрим современную коммерческую конструкцию коптильни с чертежом. Она позволяет заниматься копчением на улице, брать с собой на природу и даже готовить у себя на кухне в многоэтажном доме. Ее отличительной характеристикой является использование гидрозатвора препятствующего проникновению дыма с внутренней камеры в окружающее пространство.

• У нас часто ищут:
• коптильни
• коптильни горячего копчения
• коптильни из нержавеющей стали
• коптильни холодного копчения

Содержание:

• Устройство коптильни горячего копчения
• Принцип работы коптильни
• Толщина металла для коптильни
• Форма коптильни
• Плоская крышка или домиком для коптильни
• Размеры и чертежи коптильни
• Размеры представленной коптильни
• Чертеж решетки
• Чертеж поддона
• Чертеж основания (ящика)
• Чертеж гидрозатвора
• Чертеж крышки
• Чертеж торцевой стенки крышки
• Установка градусника
• Заключение

Устройство коптильни горячего копчения

Кто сталкивается впервые до конца не понимает, как устроения коптильня горячего копчения. Давайте для начала разберем этот вопрос, чтобы в будущем было легче сделать ее самостоятельно.

• Коптильная камера — это ящик прямоугольной или квадратной формы. Также может быть цилиндрической. В верхней его части располагается желоб, выполняющий функции гидрозатвора и упора для крышки. С наружной части может иметь ручки для удобного переноса.
• Гидрозатвор в коптильне заполняется обыкновенный водой. Она герметизирует стык, через который не может выйти дым.
• Крышка закрывает коптильню для удержания большей части дыма внутри камеры, за счет чего продукт начнет им пропитываться.
• Трубка (патрубок, сапун) нужен для отвода излишков дыма через крышку. На нее в домашних условиях одевается шланг, который другим концом выводят в вентиляцию или окно.
• Термометр устанавливается опционально для визуальной оценки скорости прироста температуры и его максимального значения. Дает весьма относительные показания.
• Жироуловитель в коптильне – это поддон с выступающими краями, служит для сбора капающего жира с продуктов. Если его не будет, то жир начнет интенсивно попадать на тлеющую щепу. Такой дым не только становится горьким, но и опасный для человека. С низу имеет ножки, которые приподнимают на несколько сантиметров ее над щепой.
• Решетка дает возможность выложить на ней будущие копчености. Чаще всего делают из двух раздельных ярусов. В случае габаритной закладки, типа курицы, вторую решетку убирают.

Принцип работы коптильни

Коснемся этой темы поверхностно, потому как не является основной в данной статье, но дающей представление о технологии.

На дно коптильни засыпают равномерно некоторое количество щепы. Сверху ставят поддон для жира. Чтобы в дальнейшем было легче его отмывать – каждый раз сверху кладут пищевую фольгу или насыпают песок. На ярусы выкладываются мясные продукты. Закрывают все крышкой. В паз гидрозатвора наливают воду, так, чтобы она не доходила до края бортика. Стекающий конденсат с крышки будет в нем накапливаться, что вызовет переполнение. В уличных условиях нет необходимости использовать гидрозатвор, только внутри жилых помещений. При необходимости одевают шланг на штуцер в крышке. Далее коптильню располагают над источником температуры. Это может быть костер, газовая или электрическая плита. После появления первого признака дыма засекают время, соответствующее режиму копчения. На отсутствие постоянной горечи влияет максимальная температура, а также как быстро набирается градусы. Нужно стараться поддерживать интенсивность дыма на минимуме, это очень важно. По окончанию свежеприготовленные копчености дают подойти в течение ночи или суток в холодильнике для получения более однородного вкуса.

Толщина металла для коптильни

Выбор в первую очередь должен зависеть от места использования коптильни. Ее стенки имеют определенную теплоемкость, которая во время нагревания начинает работать как казан. Это позволяет лучше распределить температуру внутри камеры между нижним и верхним ярусом. На открытом воздухе, в отличие от домашних условий, присутствует ветер забирающий часть тепла, сам воздух может быть холодным. В результате получим хорошо прогретый низ и недостаточно края с крышкой.

С точки зрения удобства изготовления коптилен толстый металл удобнее при сварке. Шов получается более равномерный, с меньшим риском быть прожженным. Особенно важно это при сваривание простым электродом без большого опыта. К неудобствам можно отнести приложение большей силы для сгибания.

Мы рекомендуем остановиться на холоднокатаной стали толщиной 2 мм. Менее желательно применение стали 1.5 мм, а вот 1мм пойдет разве что для миникоптилень с полуавтоматом. Приветствуются жаропрочное покрытие или травление.

Форма коптильни

Как уже писалось выше существует их три вида. По нашему мнению, наименее практичная квадратная, затем цилиндрическая. Попробуем объяснить свою точку зрения. Формат напрямую влияет на те копчености, которые хотим получить. В принципе никаких проблем нет с объемом, пока не столкнемся с ограничениями по длине при попытке разместить сколько-нибудь крупную рыбу. Коптильни с гидрозатвором предназначены только для горизонтальной загрузки. Ширина в этом случае имеет важное значение. С другой стороны, в домашних условиях габариты должны ограничиваться размером вашей плиты и занимать две конфорки. Также место для хранения может накладывать свои ограничения. Так что более квадратные формы подойдут скорее для удобств с частой транспортировкой на природу, к примеру.

В продаже все чаще появляются высокие цилиндрические с достаточно высоким ценником и из нержавеющей стали. Для закрепления все нужно обвязывать с петельками, за которые затем подвесите на крючки. Не забываем, что по середине проходит стержень для подвеса отнимающий полезное место. Также распределение температуры весьма неэффективное. Большая высота создает большой перепад между низом и верхом. Проще говоря, это не старая привычная бочка во дворе.

Плоская крышка или домиком для коптильни

Крышка домиком сложнее при изготовлении, так как имеет дополнительные плоскости, больше сварочных швов. Неоспоримый плюс в возможности постоянно скатываться конденсату в паз гидрозатвора. У кого плоская крышка вынуждены закрывать продукцию пищевой фольгой. Такая влага собирает в себя сажу, концентрацию дыма. В тех местах, куда она капнет появится черное и горькое пятно, которое уже не выветрится никогда. На данный момент большинство производителей практически отказались от простых крышек, оставив их только на нержавейке.

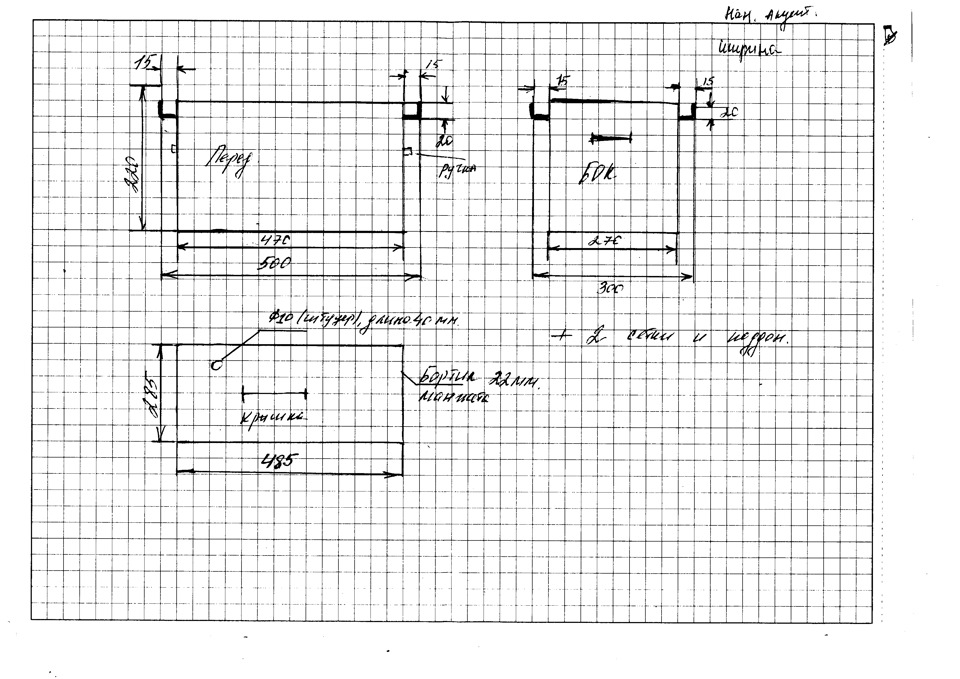

Размеры и чертежи коптильни

На этом закончим теоретическую часть и перейдем непосредственно к практической. В качестве обзора возьмем готовую коптильню средних размеров. Данным экземпляром достаточно часто пользуются в бытовых условиях на газовой плите с двумя конфорками. Следующая по размеру слишком габаритная и предназначена больше для улицы.

Задача данного раздела дать читателю базовые размеры коптильни горячего копчения. По его желанию он может их повторить один в один, либо изменить пропорции до желаемых результатов исходя из потребностей и материалов.

В интернет-магазинах принято указывать в основном внешние размеры, в которые входят также и боковые и верхние ручки. Это малозначительная информация, хоть и внушительная для покупателя. Делая коптильню своими руками начинать проектирование желательно с внутренней рабочей камеры с учетом типа крышки. Домиком добавит дополнительные 2-5 сантиметров.

Размеры представленной коптильни

*Высота только по основанию без учета рельефа крышки

Чертеж решетки

*Приведено количество только внутренних перемычек

В ходе эксплуатации коптильни с такими решетками оказалось, что она должна иметь дополнительные перемычки по длине около 3-4 штук. Без них сложнее уложить продукты, которые могут провалиться. Это относится к рыбе, тонкому салу и др.

Чертеж поддона

Чертеж основания (ящика)

Табличные данные могут иметь в вашем случае погрешности в зависимости от выбранной толщены металла и потерь на радиус изгиба. Существует несколько методик, по которым можно сварить ящик коптильни.

1. Каждая плоскость является отдельной выкройкой

2. На цельном листе сгибаются все вертикальные плоскости и приваривается низ

3. С цельного листа сгибается низ с широкими сторонами, а торцы привариваются

Представленная коптильня собиралась по третьему варианту на гибочном станке без предварительной пропилки пазов.

На торцевых стенках с внутренней стороны приварено две металлические полосы выполняющие роль опоры для верхнего яруса. Крепится она на расстояние 60мм от верхнего края.

Чертеж гидрозатвора

Часто гидрозатвор делают из готового уголка небольшого размера, либо доводят болгаркой, имеющийся в наличии. Это намного удобнее, чем его гнуть с листового металла не имея специнструмента.

Чертеж крышки

В данном случае крышка предлагается в форме домика из цельного листа с ввариваемыми боковыми торцами. Для удобства их можно собрать из отдельных полос. Если совсем нет желания, то можно ее заменить на плоскую учитывая в дальнейшем ее недостатки при копчении.

Толщина стали также выбрана 2мм.

Чертеж торцевой стенки крышки

Чертеж пластины из которой делается крышка коптильни изображен на рисунке.

Установка градусника

Для тех, кто самостоятельно осваивает азы горячего копчения не лишним станет установка термометра. Они бывают электронные и механические. Оба не будут показывать точные измерения по многим причинам. Мы этому посвятили отдельно снятое видео, где вы сможете узнать о многих нюансах механических градусников.

Заключение

Во время подготовки статьи о том, как сделать коптильню своими руками мы нашли два достаточно интересных ролика на ютубе с наглядной демонстрацией всего процесса. Самое важное в них, сварка ведется обычным электродом.

В первом видео показывается на сколько легко можно собрать коптильню горячего копчения из старого ржавого листа метала в обычных гаражных условиях. Из замечаний это близкорасположенные к центру ручки с перемычками на жировом поддоне. Они мешают удобно положить на дно фольгу. В остальном, это кладезь чужого опыта.

Второе видео более технологичное. Каждый элемент состоит из отдельно вырезанных деталей. Уделено внимание сборке крышки треугольной формы. Но тут на наше мнение не лучшее решение по изготовлению внутренней части с решетками и поддоном. Также диаметр патрубка слишком большой, достаточно с внутренним отверстием 10 мм.

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Содержание

• 1 Устройство коптильни
• 2 Принцип работы коптильни с гидрозатвором
• 3 Как сделать коптильню своими руками
• 4 Самое интересное — тонкие хитрости  копчения рыбы или мяса

Устройство коптильни

Видео по теме

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео по теме

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео по теме

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.
