Самодельные металлические печи для бани: схемы и чертежи

Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.

Основные задачи самодельной металлической печи это нагревать воду и воздух.
Каменка печи может быть:

  • закрытой;
  • открытой.

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени.
Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Содержание

  • 1 Чем отличается металлическая печь для бани от печи в сауне
  • 2 Габариты каменки
  • 3 Где нужно устанавливать контейнер для камней
  • 4 Технология изготовления
  • 5 Топка
  • 6 Проект самодельной металлической банной печи
  • 7 Металлическая печь, оборудованная водяным баком
  • 8 Изготавливаем печь в сауну
  • 9 Схемы и эскизы

Чем отличается металлическая печь для бани от печи в сауне

Главным отличием можно назвать температуру парения. В сауне она может достигать 85 градусов, а иногда намного больше. Такая температура не допускает большой влажности. Человек может получить сильный ожог.

Поэтому в сауне всегда поддерживается влажность не больше 5–15%.

В обычной русской парной, значение температуры находится в диапазоне 55–65 градусов. Очень редко она может достичь 70 градусов. Для этой температуры специально поднимают значение влажности. Она находится в пределах 50–60%.

Чтобы решить такие задачи, нужен соответствующий подход к строительству печи. Для установки в сауне необходимо, чтобы корпус печи, как можно больше соприкасался с окружающей атмосферой. Воздушные потоки должны двигаться с большой скоростью вдоль стенок.

Главной задачей считается создание быстрого нагрева парилки до нужной температуры. В самой сауне обычно устанавливается небольшая каменка открытого типа, монтируемая над топкой.

Прогрев камней в подобной печи достигает только 200–250 градусов. Окружающий воздух забирает очень много тепла. Такая каменка может создать только небольшое количество пара. Для сауны этого вполне достаточно. Один ковш воды даст 15% влажность. Человек не сможет вытерпеть ее большее значение.

Задача обычной русской парной совершенно другая. Главное чтобы было много пара. Очень важно добиться его определенного состояния. Он должен иметь вид мелких капель. Такой пар получил название «сухого». Он отличается высокой температурой, примерно 130–150 градусов. Человек, попав в подобные условия, чувствует мощный прилив сил. Чтобы получить такой пар нужно раскалить камни выше 500 градусов. Для этого их опускают глубоко внутрь топки, с установленной закрытой каменкой. Все описанные выше отличия, нужно обязательно учитывать при строительстве печи.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом.
Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Где нужно устанавливать контейнер для камней

Уже давно известно, что температура достигает своего максимума в верхнем отделе, около задней стенки. Именно здесь лучше всего установить такую емкость. Свод топки будет испытывать меньшие термические нагрузки, камни будут хорошо нагреваться.
Каменка требует постоянного обслуживания. Внутрь обязательно должна проникать вода. Люк, предназначенный для обслуживания, должен находиться в месте, откуда можно достать самый дальний его край.

Вода должна подаваться вглубь каменки, при этом человек не должен получить ожог.
В каменку вставляется одна или несколько трубок, которые полностью охватывают всю емкость. В каждую трубку, обложенную камнями, вставляют воронку. Когда в трубку подается вода, она начинает быстро покрывать поверхность камней, происходит ее стремительное испарение.

Технология изготовления

Таких конструкций очень много. Каждая из них имеет свои особенности и отличается принципом работы. Однако существуют в таких печах и одинаковые детали, работающие на одном и том же принципе.

Топка

Самой первой изготавливается топка. Габариты определяются индивидуально. Опытные мастера рекомендуют, если ширина достигает 50 см, создавать аналогичную высоту. Самодельная печь для бани должна предусматривать применение готовых металлических деталей таких как решетки и дверцы.

Надо сказать, что лучше использовать именно стальные детали, так как чугунные изделия отличаются своей фиксацией.

В стандартном проекте металлической печи, закладывается топка, имеющая две секции. Первая предназначена для сжигания топлива. Во второй будет собираться зола. Поэтому их отделяют решеткой, устанавливают отдельные дверки.

Очень часто, окно секции, в которой собирается зола, используется для увеличения тяги, требуемой для создания нормального горения.

Если в проекте металлической банной печи, показана установка каменки, верхний отдел топки также должен быть изготовлен из решетки.

Важно! Чтобы построить печь, лучше взять толстый листовой металл. Конструкция будет устойчивой, ее не поведет от сильного нагрева. Она будет выделять намного больше тепла.

Проект самодельной металлической банной печи

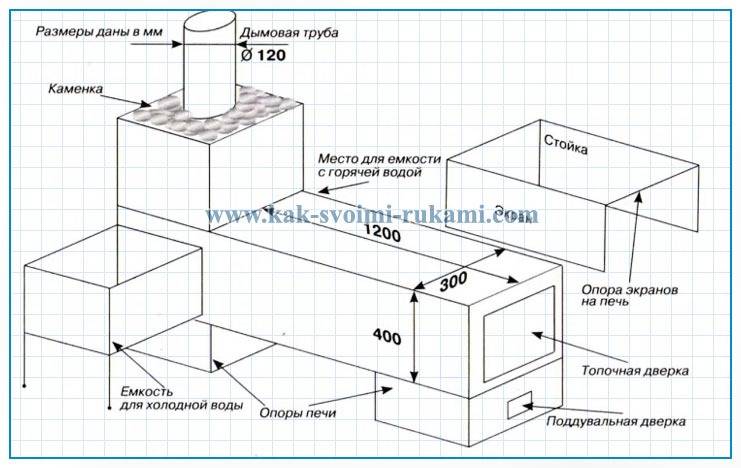

Эта конструкция разрабатывалась для парной, с габаритами 2х3х2,3 м. Для сварки применялся 3 мм листовой металл.

Чтобы улучшить горение, было специально спроектировано подключение еще одного воздуховода, идущего снаружи. Другим технологическим решением стали ребра жесткости. Эти уголки привариваются по бокам, к верхнему отделу топки. Когда будет происходить сильный нагрев, металл не начнет выгибаться.

Другая схема показывает металлическую печь, где подача воздуха осуществляется в верхний отдел топки. Эти конструкции получили название «дожигатели».



К задней стенке приварена металлическая пластина. Между приваренной пластиной и стеной образуется щель. В нее вставляются трубки, через которые происходит подача воздуха, находящегося под колосниками.

Такое простое устройство помогает справиться с двумя проблемами.
Прежде всего, происходит интенсивное охлаждение задней стенки и защита ее от прогорания.

Вторым положительным моментом, считается подача уже разогретого воздуха. В этой области находятся очень горячие дымовые газы. Примерно 80% из них считаются горючими. При соединении этих газов с горячим воздухом, происходит воспламенение горючих веществ.

Температура верхнего отдела топки намного увеличивается. Камни нагреваются до очень высокой температуры. Причем если для этого пользоваться сухими дровами, то их понадобится намного меньше.

Большинство печей длительного горения работают именно на таком принципе. Для банных печей этот способ стали применять несколько лет назад.

Точно такая же модель, не имеющая дожига, имеет несколько другой формат. На чертеже отсутствуют габариты, зато намного проще понять, какие нужны пропорции и как расположены различные детали.

Объем топки, достигает 130% от общего объема каменки. Такое соотношение гарантирует нормальную работу.

Труба дымохода немного смещена назад. Правда такая технология отличается своими недостатками. Возможно появление некоторых проблем, когда будет проводиться монтаж дымохода. Трубу может не пропустить потолочная балка. Придется его изгибать, а это уже нехорошо. Поэтому заранее нужно предусмотреть такую ситуацию, и найти оптимальный путь прокладки дымохода.

Любители бани часто спорят, хорошо или плохо устанавливать в парилке емкость, в которой будет нагреваться вода.

По мнению одних, влажность можно регулировать открыванием крышки бака.
Другие называют такой пар «тяжелым». Они устанавливают емкость в моечном отделе. Нагрев воды происходит при помощи теплообменника, который соединен с баком.

Металлическая печь, оборудованная водяным баком

Такая конструкция превосходно работает. «Искрогаситель» увеличивает путь движения дымовых газов. Они намного дольше находятся в топке, улучшается прогрев стенок. Вместо бака можно положить камни.

Достаточно интересно выглядит вариант, когда бак устанавливается в задней области печки.

Дымоход сдвигается назад. Он проходит прямо через бак. Так как высота бака достаточно большая, повышается эффективность тепло съема. Вызывает интерес и устройство каменки. Ее габариты не имеют больших значений, однако для небольшой парилки этого вполне достаточно.

Вызывает неудобство процесс закрывания крышкой. Его можно делать только с определенной стороны. Очень тяжело закрыть крышку, когда была подана вода в каменку. Плюсом можно назвать удобство обслуживания.

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло.
Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Похожие статьи:

Изготовление банной печи из металла своими руками: варианты чертежей, изготовление, монтаж

Многие люди при обустройстве загородного участка наряду с домом возводят и баню. Чтобы она быстро прогревалась, а пар был высокого качества, не обойтись без печи. В эти сооружения устанавливаются специальные печи, отличающиеся от тех, которые размещают в домах. Многие выбирают металлические печи. Они обеспечивают довольно быстрый прогрев помещения и легко устанавливаются.

Если вы строите баню и сделали выбор в пользу металлической печи, то необязательно покупать её. Вы вполне можете построить её своими руками. Технология создания печи своими руками довольно простая, а материалы, применяемые при её сооружении, доступны для каждого.

Металлические печи для бани: конструкция

Многие владельцы устанавливают печи для бани своими руками из металла. Самые простые — буржуйки. Если говорить о конструкции таких печек, то они представляют собой ящик, снабженный дверцей и имеющий трубу. Такие конструкции имеют определенные недостатки. Один из них – невысокая тепловая отдача. Кроме этого при их использовании возникают большие затраты на топливо. Поэтому в современных банях такие печи можно встретить крайне редко.

Если говорить о современных моделях металлических печек для бань, то они являются изделиями, относящимися к высокому классу безопасности. При изготовлении в качестве основного материала используется листовое железо. Обычно применяют металл толщиной не менее 4 мм. В своем оснащении эти печи имеют тепловую камеру, которая используется для каменной засыпки. Большинство моделей имеют возможность для установки дополнительного бака для воды. Его объем может доходить до 70 литров.

При установке металлическая печь для бани своими руками владельцы часто обкладывают конструкцию огнеупорным кирпичом. Это необходимо для обеспечения равномерного прогрева воздуха в помещении и безопасной эксплуатации изделия.

Банные печки могут иметь разную конструкцию, которая изначально должна быть определена чертежом. На основании этого признака выделяют несколько их видов.

  • Банные печи закрытой конструкции. Размеры печей для бань такого типа очень компактные , поэтому чаще всего их установку производят в банях семейного типа. В целях повышения показателей теплоемкости при установке таких печей снаружи и внутри их обкладывают красным огнеупорным кирпичом. Металлические скрепы используются для фиксации кирпичей. Решетка для камней устанавливается в средней части печи.
  • Банные печи открытой конструкции. Главной их особенностью является наличие бака небольшого объема. Каменка у таких печек открытая. В связи с этим при установке в парном отделении такой печи можно обеспечить быстрый прогрев помещения. Для увеличения теплоемкости печи необходимо накрыть камни оцинкованной крышкой.
  • Банные печи комбинированной конструкции. Их главная особенность заключается в наличии топливника, который снабжен двумя задвижками. Также в конструкции присутствует решетка, поддувало и два патрубка. Последние различаются между собой по своему диаметру. У первого его размер составляет 10 см, а другого – 14 см. В них выделяют четыре отверстия, предназначенные для подвода трубы и обводного колена. Для изготовления печей такой конструкции в качестве основного материала используются стальные листы толщиной 5 мм.

Банная печь своими руками: инструкция

Чтобы правильно изготовить печи для бани своими руками, которая будет обеспечивать достаточную теплоотдачу и быстрый прогрев помещений бани, необходимо все выполнять по инструкции. Во время работ следует использовать качественные материалы и применять необходимые инструменты.

Материалы:

  • листовая сталь 8 мм;
  • металлическая труба. У нее толщина стенок должна быть не менее 10 мм, а величина диаметра — 600 мм;
  • пруток — 10 мм;
  • колосник;
  • щеколды и дверцы для топочной камеры, поддувала и каменки. Если дверцы будут изготавливаться самостоятельно, то необходимо будет приобрести только щеколды;
  • труба длиной 2 метра. Из них 90 см пойдут для топочной камеры, 60 см — для бака, а оставшиеся 50 см будут использоваться для изготовления второстепенных деталей;
  • из инструментов при проведении работ потребуются сварочные аппараты и болгарка.

Этапы работ по изготовлению железной печи для бани

Все начинается с того, что берут отрезок трубы, в котором вырезают поддувало. Отверстие должно иметь размер 50 х 200 мм. Далее над отверстием с внутренней стороны трубы необходимо приварить крепление для колосника. Чтобы сделать его, необходимо взять металлическую пластину с проушинами. Колосник можно приобрести в любом строительном магазине.

После этого можно переходить к изготовлению топки. Для этого следует сделать отверстие размером 250 х 200 см. Сверху выполняется приваривание, посредством которого будет выполняться закрепление прутков каменки. Вместо них можно использовать колосниковые решетки, применяемые в печках круглой формы. Приобрести их также можно без проблем в любом магазине.

Когда эта работа выполнена, проделывают отверстие с противоположной стороны каменки. В него при эксплуатации печки будет заливаться вода. После этого выполняют заполнение каменку камнями. В качестве материала можно использовать диабаз или талькохлорит. Не следует применять для заполнения каменки гранит и другие слюдосодержащие камни.

После этого необходимо проделать отверстие в крышке, предназначенной для печки. Она будет использоваться для установки дымоходной трубы. Когда отверстие сделано, выполняют установку трубы. Хотя на этом монтаж печи для бани своими руками и можно считать завершенным, тем не менее, специалисты рекомендуют выполнять установку бака для воды.

Необходимо приварить к каменке оставшийся кусок трубы. На его нижнюю часть вваривают кран для воды. При использовании печки дым, проходя по трубе, будет постепенно нагревать её, при этом закипание воды будет исключено.

В завершение работ необходимо изготовить крышку, которой будет закрываться нагревательный бак. Она должна быть сделана в соответствии с диаметром, используемым в конструкции печки трубы. Готовая крышка разрезается пополам. Далее в первой половине необходимо вырезать отверстие под дымоход. После этого необходимо приварить его к баку. Вторую половину необходимо оснастить ручкой и петлями. Благодаря этому при эксплуатации печки она будет съемной, её легко можно будет открыть.

Форма железной печи для бани

Многим может показаться, что форма печки является несущественным параметром. Однако это не так. Ведь именно от неё зависит производительность печки. А кроме этого правильно подобранная форма обеспечивает удобство эксплуатации конструкции. Если говорить о наиболее распространенных формах печей, то выделим следующие:

  • цилиндрические;
  • горизонтальные;
  • фигурные;
  • прямоугольные.

Наибольшее удобство при использовании обеспечивают агрегаты прямоугольной формы. Комфорт обеспечивается наличием углов в конструкции таких печек. Они при эксплуатации печки никогда не раскаляются докрасна. С этим связано распространенное мнение, что именно такой каркас сохраняет форму в течение длительного времени. Кроме этого, форма печки влияет на равномерность прогрева, поскольку максимальный разогрев одного элемента приводит к уменьшению нагрева расположенной рядом с печью стены. А это положительно влияет на равномерный прогрев всего помещения и обеспечения баланса тепловых потоков.

При правильном разогреве конструкция может служить долго, поскольку она в этом случае будет иметь высокую механическую устойчивость. Обратив внимание на существующие формы печек, это нетрудно заметить. Менее устойчивыми к нагреву являются банные печки круглой и цилиндрической формы. По этой причине при изготовлении их стенки делают плотными и усиленными. А вот прямоугольная печь более устойчива к нагреву по той причине, что у нее углы всегда холодные. Однако следует знать, что в процессе длительной эксплуатации таким печкам потери формы тоже не избежать.

Установка печи в бане: важные моменты

Оптимально, если об установке банной печки владелец позаботился уже на этапе строительства сооружения. В этом случае процесс монтажа конструкции станет более простой задачей. На месте расположения печки закладывается мелкозаглубленный фундамент. После этого выполняется укладка на него двойного ряда кирпичей, а потом на них устанавливается печь. Чтобы сделать сооружение пожаробезопасным, необходимо при установке придерживаться определенных правил. Они сводятся к следующему:

  • расстояние от печки из металла до стены должно быть не меньше одного метра. Помимо этого для специальной защиты поверхности дома от возгорания специалисты рекомендуют близко расположенные к изделию стены обернуть фольгой, дополненную слоем теплоизоляционного материала. Это исключит перегрев дерева и его возгорание;
  • при установке печи из металла необходимо подумать и об изоляции дымохода. Специалисты рекомендуют использовать так называемые сэндвич трубы. Их особенность состоит в том, что между внешним и внутренним корпусом имеется прослойка из теплоизоляционного материала. Если конструкция печи предполагает вывод по трубе продуктов сгорания, то потолочно-проходной узел необходимо оборудовать в месте стыка потолка и трубы;
  • обкладка печи кирпичом. В этом случае будет обеспечена дополнительная безопасность эксплуатации печки, и она приобретет более эстетичный вид. Если печь из металла расположена близко к стене, то создание кладки из кирпича – обязательное условие.

Заключение

Печь – главный элемент любой бани. Если печь подобрана правильно, то будет обеспечен быстрый прогрев сооружения, а создаваемый пар будет качественным.

Необязательно покупать печь в магазине, ведь можно изготовить её своими руками. Материалы, используемые для ее изготовления, вполне доступные, поэтому с изготовлением металлической печи для бани не возникнет сложностей. Инструменты тоже требуются самые простые. Приложив определенные усилия, у вас появится полноценная банная печь, которая сделает приём парных процедур в бане приятным занятием.
