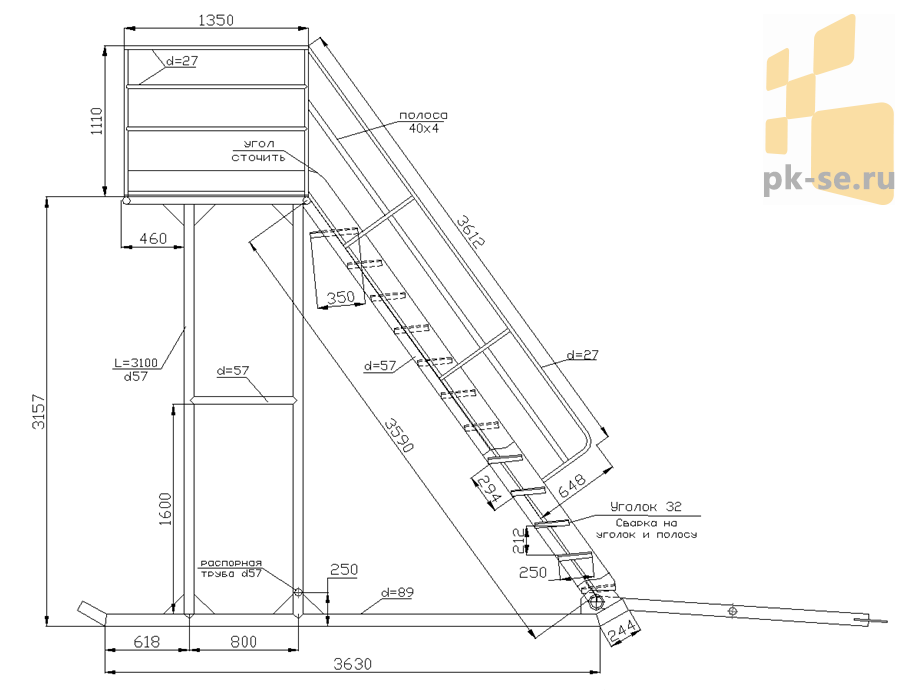

Чертеж металлической лестницы с площадкой: Чертежи металлической лестницы: расчеты и схемы

Содержание

Чертежи металлической лестницы: расчеты и схемы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

Схемы и чертежи металлических лестниц

Вернуться к оглавлению

Содержание материала

1 Металлические лестницы
- 1.1 Преимущества
- 1.2 Недостатки
2 Металлическая лестница на косоурах
- 2.1 Преимущества
- 2.2 Недостатки
3 Как сделать чертеж металлической лестницы
- 3.1 Необходимые материалы для замера
- 3.2 Необходимые материалы для чертежа
- 3.3 Какие параметры нужно измерить
- 3.4 Какие нюансы обязательно учесть в процессе
4 Какими бывают металлические лестницы
5 В чем преимущества чертежей будущих конструкций
6 Металлическая лестница на второй этаж с улицы
- 6. 1 Преимущества
- 6.2 Недостатки
  - 6.2.1 Как облегчить работу

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера.
Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
Лестницы могут быть как простой схемы, так и замысловатой.
Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.
Смонтированный каркас металлической лестницы

Недостатки

Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Вернуться к оглавлению

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

Это облегчает процесс работы;
Позволяет с легкостью организовать порядок действий;
Такие конструкции прочны и долговечны;
Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж.

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Вернуться к оглавлению

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

Рулетку с максимальной длиной;
Измеритель уровня поверхностей;
Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

Остро заточенный карандаш или черный маркер с тонким стержнем;
Лист бумаги или ватман;
Линейка;
Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

Высота от пола до начала уровня второго этажа под выбранным углом наклона.
Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.
Схема с размерами металлической лестницы
Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.
Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.
Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

Вернуться к оглавлению

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Винтовыми	Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа. Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения. Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.
Маршевыми	Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием. Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления. Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.
Навесными	Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена. Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу. Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

Вернуться к оглавлению

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

Это поможет:

Сделать процесс установки быстро;
Самостоятельные чертежи сэкономят средства;
Включить в процесс разработки плана будущей конструкции фантазию;
Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
Ощутить себя настоящим хозяином дома;
Исключить банальные шаблоны из стен собственного дома;
Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Вернуться к оглавлению

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

Материал не портиться от влияния климатических факторов.
Крепление сваркой металлических косоуров
При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.
Схема модульной лестницы из металла
Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома.
Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Металлическая лестница на второй этаж своими руками: фото, чертеж

Содержание

Общие требования
Типы металлических лестниц
Расчеты
Оборудование, инструменты и материалы
Изготовление металлической лестницы с двумя косоурами

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
Оптимальная высота ступеней – 160-180 мм.
Минимально разрешенная глубина ступеней – 270 мм.
Ограждение должно выдерживать боковую нагрузку в 100 кг.
Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип межэтажной конструкции.
На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.
На тетивах (тетива – опора, находящаяся сбоку ступеней).
На больцах. Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтами
Винтовыми. В качестве несущего элемента используется опорный столб в центральной части конструкции.

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина. Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
Маска сварщика, защитные очки и рукавицы.
Болгарку с отрезными дисками 125х1,6 мм.
Шлифовальные диски диаметром 125 мм.
Дрель и сверла по металлу.
Устойчивый металлический стол.
Струбцина с высотой регулировки 0-800 мм.
Тиски.
Грунтовка,
Уайт-спирит.
Краска по металлу.
Рулетка и угольник.
Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

Резка заготовок.
Изготовление кобылок (узлов для крепления ступеней).
Сварка опорных уголков.
Монтаж косоуров.
Приваривание ступеней и ограждения.
Шлифовка.
Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.
