Печь бубафоня длительного горения на опилках: инструкция + чертеж

Для отопления небольших помещений часто используют калориферы или дорогостоящие печи. Но, проявив немного смекалки и мастерства, можно за минимальное время соорудить из практически бросовых материалов печь длительного горения, работающую на одном из самых дешевых видов топлива – древесных опилках. Печь «Бубуфоня» хороша своей простотой. Ее легко установить в парник, обогреть с ее помощью гараж, дачный домик или другие помещения небольшого размера. При этом не потребуется затрат на электричество или бензин.

Печь бубафоня на опилках

Содержание

• Опилки в качестве твердого топлива
  • Преимущества использования опилок в качестве топлива
  • Недостатки использования опилок
  • Как изготовить топливные брикеты для использования в печи длительного горения
  • Печь «Бубафоня» на опилках своими руками
  • Как правильно топить «Бубафоню» опилками
• Бубафоня за один день — видео

Опилки в качестве твердого топлива

Этот экологически чистый и наиболее экономичный вид топлива бывает нескольких видов. Один из них – щепа и опилки россыпью. Их легко достать на деревообрабатывающих предприятиях, где они являются отходами или если поблизости имеется столярная мастерская. Брикеты и пеллеты изготавливают с помощью специального пресса. Этот процесс с помощью нехитрых приспособлений можно наладить в домашних условиях.

Следующий вид топлива – пеллеты. Они намного выгоднее, чем обыкновенные дрова (горят дольше, а стоимость в разы ниже). Их очень удобно перевозить и хранить. Пеллеты представляют собой капсулы небольшого размера (диаметр около восьми миллиметров) из спрессованных опилок.

Кроме пеллет и рассыпных опилок для печей длительного горения применяют топливные брикеты. Они бывают цилиндрические, прямоугольные, шести- и восьмигранные (Пинии-Кей).

Видео:

Преимущества использования опилок в качестве топлива

• Низкая стоимость топлива;
• Удобство хранения;
• Теплоотдача и продолжительность горения выше, чем у обычных дров или брикетов из торфа;
• Пеллеты не выделяют копоти и токсичных веществ при сгорании;
• Продукты сгорания, остающиеся от сжигания опилок – хорошее удобрение для сада;
• Мусора от опилок и пеллет намного меньше, чем от дров и угля;
• Благодаря тому, что опилки всегда сухие, ими можно разжигать печь в любое удобное время, в то время как дрова порой требуют дополнительной просушки;
• При сгорании топливных брикетов или опилок образуется намного меньше пепла и золы, чем при сгорании дров.

Опилки (брекеты) для топки печи

Недостатки использования опилок

К недостаткам можно отнести пыль от опилок, которая способна в редких случаях вызвать аллергическую реакцию, а также то, что при неправильном хранении опилки способны самовозгораться. Однако оба этих фактора встречаются крайне редко.

Как изготовить топливные брикеты для использования в печи длительного горения

Для изготовления брикетов из опилок понадобятся:

• деревянные балки, гвозди и молоток для сборки пресса;
• два металлических цилиндра – формы для будущих брикетов;
• опилки;
• вода.

Пошаговая инструкция:

1. Опилки высыпаем в глубокую емкость и смешиваем с водой до консистенции густой сметаны.
2. Из деревянных балок собираем пресс по схеме. Принцип заключается в системе рычагов.
3. Влажные опилки кладем в металлическую форму и спрессовываем, нажимая на ручку деревянного «станка».

   Пресс из деревянных досок для создания брикетов из опилок

4. Пресс по принципу рычагов

5. Готовые брикетики достаем из формы и выкладываем сушиться.

Еще один похожий способ сделать топливные брикеты для печи – сколотить несколько деревянных ящиков с множеством ячеек, смешать опилки с водой и небольшим количеством глины, плотно забить эту смесь в ячейки ящиков, чтобы дать выйти воде. Через сутки топливные брикеты достаем и используем по назначению.

Образец деревянного брикета из опилок

Печь «Бубафоня» на опилках своими руками

Так как температур сгорания опилок выше, чем температур сгорания дров, то стенки топливного бака необходимо делать более толстыми – не менее 10 мм. А для обеспечения противопожарной безопасности печь устанавливают на фундамент и оборудуют отражающим экраном, водяной контур или обкладывают печь огнеупорным кирпичом.

Материал для монтажа печи:

• толстостенная бочка с герметичным дном (или использованный газовый баллон) для топки, объем желательно выбирать около двухсот литров;
• два отрезка металлических труб;
• швеллер;
• листовой металл;
• болгарка, к ней зачистные и отрезные круги;
• молоток;
• сварочный аппарат и электроды;
• ножовка по металлу;
• кирпичи и цемент для фундамента.

Работы необходимо выполнять в соответствии с техникой безопасности. К тому же, производить работы необходимо вблизи от источника электроэнергии.

1. Топливный бак

Если используется бочка или баллон, то необходимо обрезать верхнюю часть. Для этого используют болгарку или ножовку по металлу. По разметке обрезают верхнюю часть, внимательно следя за тем, чтобы инструмент не перегрелся, а линия реза была ровной. Оставшуюся часть в дальнейшем моно использовать как крышку печи.

Делаем топливный бак для печи

В том случае, если топливный бак изготавливается путем сварки из листового металла, его предварительно сгибают в радиус на листогибочном станке, затем соединяют сварочным аппаратом в форме цилиндра. К этому цилиндру из куска листового металла вырезают дно соответствующего размера и приваривают его, следя за качеством сварного шва.

2. Прижимной круг и подводящая труба

Диаметр прижимного круга должен быть немного меньше диаметра топливного бака. Это обеспечит его свободное движение в топке по мере сгорания топлива. В центре прижимного круга необходимо вырезать отверстие, равное диаметру подводящей трубы. После этого швеллер распиливают на 4 равных участка и приваривают их к кругу. Это необходимо для увеличения массы прижимного круга и обеспечения дополнительной прочности конструкции.

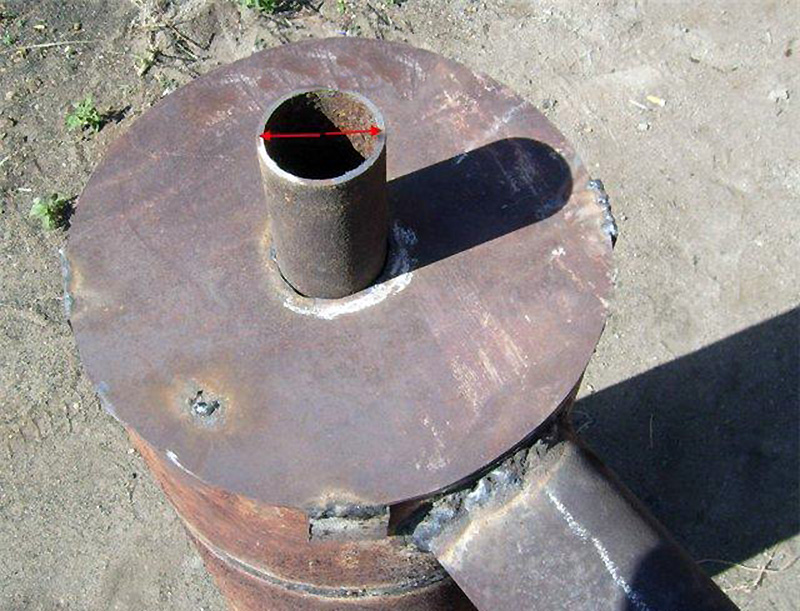

Прижимной круг и подводящая труба

Длину подводящей трубы рассчитывают так: измеряют длину топливного бака и к этому значению прибавляют от 20 до 50 см.

Подводящую трубу и прижимной круг соединяют сваркой.

На трубу необходимо сделать заслонку, с помощью которой будет регулироваться количество поступающего в печь воздуха. Простейшая заслонка – небольшой металлический круг с ручкой из стального прута для удобства использования.

3. Отводящий трубопровод

Чтобы присоединить его к топке, на верхней части бака делают разметку и вырезают отверстие, равное диаметру отводящей трубы. После этого трубу присоединяют сваркой. К основной системе отопления трубу подключают посредством хомута и теплоизолирующего материала (стеклоткани).

4. Крышка

Крышку вырезают из куска металлического листа или используют для этого срезанную часть бочки. В центре прорезают отверстие для подводящей трубы и приваривают ручки из согнутых металлических прутов.

Крышка для печи

Чтобы защитить печь от перегрева и улучшить распределение тепла, к наружной части топливного бака (металлическими уголками небольшой длины) приваривают лист металла – отражатель.

Фундамент выкладывают из двух рядов огнеупорного кирпича.

Фундамент для печи из рядов огнеупорного кирпича

Как правильно топить «Бубафоню» опилками

Прежде, чем уложить в «Бубафню» опилки, внутрь топочной камеры ставят трубу небольшого диметра. Вокруг этой трубы укладывают опилки, плотно их утрамбовывая.

Заполняем печь опилками

Когда опилки уложены до самого верха, трубу вытаскивают. Таким образом, в печи опилки уложены так, что образующиеся продукты сгорания потоком воздуха (тягой) будут сдуваться вниз, в шахту, образованную трубой.

Опилки поджигают лучиной или спичками, закрывают прижимным диском, крышкой и несколько минут наблюдают за печью, регулируя величину зазора задвижки и, соответственно, тягу и интенсивность горения.

Таким образом из максимально дешевых материалов получается печь длительного горения на биологически чистом топливе с КПД равным практически 100%. Печь «Бубафоня» на опилках — наиболее оптимальный вариант для экономных хозяев.

Бубафоня за один день — видео

принцип работы, чертежи, особенности сборки

Дата публикации: 24 ноября 2019

Содержание

• Принцип работы печи Бубафоня
• Печь Бубафоня длительного горения: чертежи и размеры

Стабильный рост стоимости тепловой энергии уже не удивляет и даже порой не вызывает резких негативных эмоций. Однако это не означает, что граждане смирились с проблемой и готовы переплачивать за дорогостоящую коммунальную услугу. Напротив, они стремятся найти способ сэкономить на централизованном тепле за счет покупных или самодельных печей, дающих большое количество тепловой энергии при минимальных затратах. В числе самых популярных вариантов – печь Бубафоня длительного горения на опилках. За смешным именем скрывается реальный человек – умелец из Колымы, изобретение которого пользуется популярностью вот уже 11 лет и даже взято на вооружение для производства в промышленных масштабах.

Принцип работы печи Бубафоня

Однажды в далеком 2008 году незамысловатое онлайн-общение на одном из технических форумов сконцентрировалось вокруг необычной печи, собранной из обычного газового баллона. Домашний мастер, пишущий под ником «Бубафоня», рассказал о своей идее создать оборудование для получения дешевой тепловой энергии, которое работает на любых видах древесного топлива. Более того, он сумел продемонстрировать сконструированный собственными руками топливный котел. В отличие от многочисленных аналогичных разработок-«однодневок», не имеющих под собой научного обоснования, сделанная своими руками печь Бубафоня оказалась вполне работоспособной и достаточно эффективной, когда речь шла о продолжительном отоплении небольшого помещения. В этом быстро убедились даже скептики, не спешащие принимать на веру громкие заявления. Более того, некоторые умельцы решили повторить успешный опыт, и у них получилось собрать собственные печи, исправно работающие в течение нескольких часов.

Предельно простая печка Бубафоня из газового баллона своими руками работает на любых отходах древесного сырья – от веток и щепы до опилок и небольших дров. Для ее изготовления подойдет обычный пустой баллон, которому потребуется незначительная доработка. Готовую конструкцию можно с успехом применять для отопления теплиц, дачных домов или мастерских: ее рабочий цикл составляет от 5 до 8 часов в зависимости от сорта использованной древесины. Аналогичное количество топлива сгорает в обычной печи классической конструкции в течение пары часов, отдавая большую часть полученного тепла в дымоход. В печи Бубафоня длительного горения, сделанной своими руками, потери тепловой энергии сведены к минимуму за счет усовершенствованной конструкции и смекалки разработчика.

Внутреннее пространство котла условно разделено на две камеры. В нижней камере первичного горения тлеют древесные отходы, используемые в качестве топлива. Во вторичной верхней камере сгорают пиролизные газы, выделяющиеся в процессе тления древесных волокон. Разделителем камер выступает подвижный поршень, который упирается в древесину. Герметичность отделов печи гарантирует полное сгорание топлива и выделение максимально возможного количества энергии. Кислород, необходимый для поддержания горения, подается через трубу поршня. По мере тления и разрушения топливного запаса поршень опускается, обеспечивая медленное горение дерева при подаче минимального объема кислорода. С помощью заслонки на вентиляционной трубе можно увеличивать приток кислорода или уменьшать его до предела, чтобы обеспечить постепенное прогорание древесного сырья.

Печь Бубафоня длительного горения: чертежи и размеры

Самодельная конструкция изготовления печи Бубафоня длительного горения своими руками избавляет от необходимости строго придерживаться каких-либо параметров. Главное условие — соблюсти требования по наличию отдельных камер и достаточного внутреннего пространства. В готовом устройстве должны присутствовать корпус с крышкой, поршень с трубой и дымоход. Выбор в пользу газового баллона обусловлен толщиной стенок емкости, которые не деформируются и не прогорят даже в течение длительного теплового воздействия.

Последовательность изготовления печи Бубафоня из газового баллона своими руками по чертежам или без них выглядит следующим образом:

• Вначале изготавливается корпус. Для этого верхняя часть баллона срезается, а в крышке формируется отверстие под трубу поршня.
• Поршень изготавливается на основе металлического диска, диаметр которого чуть меньше диаметра емкости баллона. Это позволит устройству свободно двигаться и одновременно обеспечивать герметичность верхней и нижней камер. Щель в несколько миллиметров – путь для поднятия в верхнюю камеру пиролизных газов. Прижимной диск поршня крепится на трубе длиной около 900 мм и диаметром в пределах 70-80 мм. Ее приваривают к диску, в центре которого заблаговременно сделано отверстие, равное внутреннему диаметру трубы. Нижние опоры, не дающие поршню проваливаться вглубь печи, можно изготовить из кусков металлического уголка.
• Для верхней части печи изготавливается заслонка, позволяющая регулировать приток кислорода.
• В качестве дымохода стоит использовать трубу диаметром около 130-160 мм. Уменьшение указанного диаметра нежелательно – такая труба быстро забьется, и воздух помещения будет задымляться. Тяга дымохода приваривается к верхней части печи. Желательно, чтобы конструкция была сборной, что упрощает чистку, и имела как можно меньше колен и изгибов.

Конструкция печи готова. После проверки прочности и качества соединений ее можно тестировать и устанавливать в помещении, которое нуждается в отоплении.

Обратите внимание: окраска поверхности печи (или бывшего газового баллона) не рекомендуется. Под воздействием тепла она быстро ссохнется и обгорит, выделяя в воздух едкие вещества.

Водогрейный пиролизный котел бубафон с ускорителем на его опилках

С приходом холодов люди задумываются о том, как обогреть помещение. В городских квартирах этим вопросом занимаются соответствующие службы. Но, что касается частного дома, то решение этой проблемы лежит на хозяине.

Самостоятельно организовать отопление достаточно сложно. Необходимо не только установить отопительные узлы, но и запастись топливом. Задача усложняется, когда встает вопрос об отоплении не только дома, но и подсобных построек. В этом случае поможет печь Бубафоня своими руками. Схематический рисунок этой конструкции можно найти в сети.

Современные печи легко вписываются в интерьер дома

Печь длительного горения: принцип работы

При организации отопления в доме стоит тщательно продумать все интересующие вопросы. И начать нужно с того, как сжигаются дрова, которые являются самым популярным топливом в частном секторе. Процесс начинается с нагрева древесины до определенной точки, когда она начинает воспламеняться.

Итак, после поджигания бумаги или другого материала топливо начинает нагреваться. При достижении 250 градусов древесина разлагается на химические элементы. Белый дым свидетельствует о том, что из древесины идет пар или газ. В дальнейшем при повышении температуры они воспламеняются, что ускоряет термохимическую реакцию.

Принцип работы котла достаточно прост.

Изучение пиролиза стало ключом к созданию современных котлов длительного горения. Благодаря пиролизным печам появилась возможность максимально эффективно использовать древесину в качестве источника тепловой энергии. Секрет в том, что пары и газы горят отдельно от топлива. Это, в свою очередь, обеспечивает его медленное затухание. В результате одна закладка горит дольше обычного.

В таких агрегатах, как печь длительного горения «Бубафоня», выделяют несколько основных стадий сжигания топлива:

• сушка древесины;
• пиролиз;
• сжигание или окисление;
• восстановление.

В результате после сжигания закладки остается небольшое количество пепла. Практически все топливо используется эффективно.

Устройство довольно легко сделать самостоятельно.

Топочное устройство

Чтобы сделать котел Бубафоня, необходимо тщательно продумать его конструкцию. Это позволит создать действительно производительный агрегат, который будет не только обогревать нужное помещение, но и экономить топливо. Итак, Бубафоня из газового баллона, чертеж содержит следующие элементы:

1. Корпус. Основной элемент печи, который чаще всего имеет цилиндрическую форму. Для конструкции часто используют бочку, баллон, громоздкий огнетушитель или трубу, к которой приваривают дно.
2. Дымоход. Элемент чаще всего делают из металлической трубы, которая имеет диаметр от 11 до 25 см. Он приваривается сверху корпуса и служит для отвода продуктов горения.
3. Подающий поршень. Деталь выполнена в виде круга, к нижней части которого приварены ребра. Воздушная трубка прикреплена к центру поршня. Основное назначение ребер – создание дополнительной воздушной прослойки между поршнем и поршнем. Это положительно сказывается на тлении и скорости газовыделения.
4. Регулирующий клапан. Здесь все довольно просто. Он служит для управления подачей окислителя в камеру сгорания.
5. Крышка. В нем делается отверстие, через которое пропускается воздуховод. Между ним и поршнем образуется вторичная камера сгорания, где происходит воспламенение паров и газов.

Это основные элементы конструкции. Но, если речь идет о Бубафони с водяной рубашкой, то схема будет выглядеть несколько иначе.

Агрегат может быть использован для полной системы отопления

Конструкция печи Бубафоня

Конструкция состоит из следующих частей:

• Цилиндрический корпус (обычно бочка, газовый баллон, труба), в котором сжигается твердое топливо . В корпусе имеется отверстие для трубы дымохода;
• Дымоход из металлической трубы диаметром 110-250 мм;
• Поршень. Состоит из пяты с «ребрами», к которой приварена труба диаметром 85-100 мм для подачи воздуха в камеру сгорания. Благодаря ребрам пятка не плотно прилегает к топливу, что положительно сказывается на процессе сгорания;
• В верхней части патрубка подачи воздуха установлен клапан для регулировки объема воздуха, поступающего в камеру сгорания;
• Крышка. Представляет собой обычную металлическую крышку ствола с отверстием для трубки поршня.

Чертеж печи Бубафоня с размерами: один из возможных вариантов реализации.

Достоинства и недостатки

Перед тем, как построить буржуйку, как Бубафоня из газового баллона, стоит учесть ее преимущества:

1. Простота конструкции. Обладая навыками работы с материалом в виде металла и сварочным аппаратом, построить такую ​​печь сможет любой человек.
2. Универсальность используемого топлива. Печь не привередлива в плане энергии. Так, он может работать на дровах, опилках, угле и древесных отходах. Также он вполне подходит для работы на пеллетах, популярность которых стремительно растет.
3. Продолжительность горения. Одной закладки может хватить надолго. Так, агрегат будет обогревать помещение в течение всего дня. Разумеется, точное значение напрямую зависит от размера камеры сгорания, а также наличия дополнительных контуров.

Несмотря на популярность и множество преимуществ, печь имеет некоторые недостатки:

• по сравнению с современными моделями печь имеет низкий КПД;
• достаточно сложно очистить конструкцию от отработки;
• конструкция имеет непривлекательный внешний вид, что делает невозможным его использование в жилых помещениях.

Что касается чистки духовки, то этот вопрос решают с помощью дверцы, которая устанавливается в нижней части корпуса.

Печь имеет простую конструкцию

Как работает Бубафоня, ее преимущества и недостатки

Конструкция этой замечательной печки такова, что подвижный поршень упирается в дрова, сложенные на дне топки. Она делит камеру сгорания на две части: под ней горят дрова, а сверху догорают пиролизные газы. Получается, что дрова горят не снизу вверх, как обычно, а сверху вниз. При этом процесс идет значительно медленнее, и топливо сгорает практически без остатка. Кислород для сжигания дров подается по трубе, которая служит штоком для поршня. В верхнюю часть топки, где горят пиролизные газы, кислород поступает через отверстия в крышке (куда вставляется трубка от поршня, и где крышка соосна с корпусом), поэтому нет необходимости беспокоиться о тесноте. Это даже вредно — печка задыхается при недостатке кислорода. Благодаря такому разделению камер топливо сгорает полностью. Интенсивность горения регулируется патрубком, к которому приварено поршневое кольцо. Для удобства к трубе приваривают небольшой штифт, к которому подвижно крепится металлический диск, диаметр которого чуть больше этой трубы. Некоторые просто перекрывают или ограничивают поток воздуха каким-либо предметом, регулируя этот зазор.

Примерная схема печи Бубафоня

Время горения одной закладки в большей степени зависит от объема топки: чем больше топка, тем больше дров, тем дольше горит топливо. В среднем одна закладка дров в Бубафоня из газового баллона горит 4-6 часов (также зависит от дров и другого «дополнительного» топлива). Те, кто делал Бубафоню из 200-литровой бочки, говорят, что одна закладка их нагревает до 20-24 часов. Не зря говорят, что Бубафоня – это печь долгого горения. Действительно, горит долго.

Несмотря на очевидные достоинства, у этой печки есть и недостатки: первый – малый «радиус действия» при высокой теплоотдаче. Возле печки тепло, даже жарко. Чуть дальше — холодно. Но эта проблема разрешима. Для улучшения ситуации действуют двумя способами: устраивают принудительную конвекцию (обмен воздуха) с помощью вентилятора или делают водяную рубашку, а нагретую воду пропускают по трубам для обогрева помещения.

Если с вентилятором все просто, то водяную рубашку можно сделать двумя способами: вокруг корпуса или отводить тепло от трубы дымохода. Рубашку на дымоход реализовать проще. У этого варианта есть и еще одно преимущество: тогда для отопления используется тепло от корпуса печи, а также то, которое раньше уходило наружу через дымоход. Теперь он также обогревает вашу комнату. Кроме того, при установке водяной рубашки на трубу дым на выходе уже не будет таким горячим и можно не так сильно заморачиваться с утеплением стены вокруг трубы. Как правильно провести трубу через стену или крышу, читайте здесь.

Печь «Бубафоня» можно использовать для организации водяного отопления, сделав водяную рубашку на корпусе или трубе

Еще одним важным недостатком является не самый привлекательный вид. Если Бубафоня используется в техническом помещении – в гараже, теплице, на даче, то беспокоиться не о чем. Как есть, так и есть. Ну а если вы хотите использовать его для обогрева дома, то придется прятать его где-нибудь в котельной, подвале, в пристройке. Можно еще доработать. Например, замуровать. Этим, кстати, вы значительно повысите комфортность нахождения возле печи: кирпич погасит большую часть жесткого излучения, смягчит его и станет своеобразным аккумулятором тепла: кирпич будет нагреваться, а потом, когда печка погаснет, она будет постепенно остывать и отдавать накопленное тепло.

О том, как сделать защитный кирпичный экран, читайте здесь.

Красить Бубафон не рекомендуется: это бесполезно — краска сгорит, а при горении даже отравит. Краска выдержит только в одном случае, если она термостойкая, но наносить ее надо по всем правилам, а это совсем не просто и дорого.

Недостаток «Бубафоня» — неказистый вид, но очень хорошо греется и очень долго горит

Не забывайте, что Бубафоня — железная печка. Просто поставить его на деревянный пол не получится – может случиться пожар. Причем очень быстро: температура пиролиза очень высокая (350°С и выше), поэтому корпус печи имеет высокую температуру. Так что он сможет серьезно гореть, а дерево незащищенного пола или близлежащих стен будет гореть. Поэтому уделяем пристальное внимание пожарной безопасности и подготавливаем место для печи: используем асбестоцементные плиты, металлические листы, кирпичи, теплоизоляционные материалы (минеральную вату или картон и другие термостойкие материалы).

Эксплуатация печи тоже несколько проблематична, но это обратная медаль за простоту конструкции. Неудобно отбирать золу и загружать топливо. Собственно тут два варианта: принять как факт или внести изменения в конструкцию. А вот как они (изменения) повлияют на КПД печи, сказать сложно. Нужно сказать, что от древесины и опилок остается очень мало золы, поэтому ее не нужно часто чистить.

Есть один простой вариант модификации печи Бубафоня, позволяющий легко удалять золу: приготовить специальный зольник. Он состоит из такого же блина, что и поршень, но без отверстия и с загнутыми вверх краями. К середине блинницы-зольника привариваем толстый металлический стержень. Потом при сборке топки на дно кладем зольник, на него — топливо, растопим. Затем на шток зольника надеваем поршень, а в конце — крышку. При такой конструкции зола собирается в поддон, который легко вытягивается из остывшего и разобранного котла за шток.

Так выглядит «Бубафоня» изнутри, когда в ней тлеет топливо

Самостоятельное изготовление конструкции

Строительство котла осуществляется в несколько этапов:

• обустройство места для работы подготовка необходимых материалов и инструментов;
• производство деталей и сборка печи;
• обустройство дымохода;
• сооружение прочного основания для печи.

Каждый этап выполняется в определенной последовательности.

Перед созданием печи необходимо разобраться со всеми ее деталями.

Создание чертежа и расчет основных величин

Для построения конструкции необходимо разработать чертеж, на котором указаны следующие величины:

• Высота и диаметр корпуса. Ценности взаимосвязаны. Высота конструкции в несколько раз больше диаметра. При этом сечение должно быть в пределах 30-80 см. Конструкции диаметром 30 см малопродуктивны, а от 80 см – неравномерное горение дров. Поэтому специалисты рекомендуют выбирать среднее значение между этими значениями.
• Толщина стенки. Лучшим вариантом считается корпус толщиной 4 мм. Если стенки будут тоньше, это значительно снизит КПД и срок службы печи.
• Размер блина поршня. Здесь расчеты ведутся по определенной формуле. Важно определить размер не только самого блина, но и высоту ребер.
• Толщина блина. Имеется разработанная таблица с необходимыми значениями в зависимости от диаметра корпуса. Этот параметр очень важен, так как от него будет зависеть сила, с которой поршень будет давить на закладку. В свою очередь, это повлияет на работу всего агрегата. Так, например, если блин тяжелый, то воздушный зазор будет настолько мал, что топливо со временем выгорит.

При разработке используются специальные таблицы

• Требуемая площадь дымохода. Учитываются плотность и объем топлива, а также выделение энергии при его сгорании. При расчете используются специальные таблицы с необходимыми значениями.
• Диаметр воздухозаборника. Зная размеры дымохода, очень легко выполнить расчеты.

Зная все значения и имея под рукой чертеж, можно приступать к изготовлению печи. Главное, правильно провести расчеты. Перед началом работы все нужно тщательно проверить.

Работы должны проводиться в специально отведенном месте

Подготовительный этап

Работы проводятся в помещении, защищенном от атмосферных осадков и продуктивной вентиляции. Место должно быть вдали от жилых домов, чтобы не доставлять дискомфорта соседям и домочадцам. Выбрав подходящее помещение, можно приступать к подготовке материалов. Для этого вам понадобится:

1. Корпус для агрегата. Часто для этого используется объем газа. Подойдет также стальная или чугунная бочка, стальная труба. Заготовки должны быть без признаков коррозионного процесса и других повреждений.
2. Материал ножек. В качестве опор используется металлический профиль, арматура и стальные трубы. Конструкция должна быть надежно установлена ​​на основание.
3. Ручки. Два на корпусе для удобства транспортировки и один на крышке для удобства обслуживания.

Кроме того, вам потребуются следующие вспомогательные материалы:

• Листовая сталь;
• две трубы диаметром 10 см и 15 см;
• металлический профиль или швеллер;
• материалы для основания.

Что касается инструмента, то здесь вам понадобится следующий набор:

• молоток;
• тиски;
• Мастер в норме;
• болгарский;
• уровень и рулетка;
• сварочный аппарат и электроды.

Важно! При резке и сварке деталей не забывайте о технике безопасности.

Работать с баллоном нужно очень аккуратно.

Сборка агрегата

Изготовление и монтаж печи и дымохода осуществляется в следующей последовательности:

1. Осторожно отрежьте верхний клапан, а затем крышку цилиндра. Предварительно рекомендуется его промыть. В дальнейшем колпак будет использоваться как чехол.
2. Прикрепите ножки к днищу. Чтобы проверить точность их установки, стоит воспользоваться уровнем или отвесом.
3. Вырежьте круг из стали. В центре сделайте отверстие для воздуховода. Сварите круг и трубу. Подготовьте планки швеллера необходимого размера и закрепите их на нижней стороне круга. Таким образом, поршень печи строится в несколько этапов.
4. Сделать маркировку воздуховода на капоте. Отверстие должно быть таким, чтобы труба в нем свободно перемещалась. Сделайте разрез. Очистите края. Приварите ручки к крышке. Достаточно будет использовать фурнитуру.
5. В верхней части корпуса сделать разметку для отверстия дымохода. Сделайте разрез. Отверстие должно соответствовать размерам трубы. Это позволит склеить детали. Приварите трубу к корпусу.

К обустройству дымохода нужно подойти очень внимательно. Чтобы обеспечить достаточную тягу, канал должен иметь два колена. Они соединяются под прямым углом. Две секции трубы разрезаются под углом 45 градусов. В таком виде они сварены между собой, что обеспечивает плавный переход швеллера.

Дополнительно стоит соорудить защиту трубы в виде колпака. Такое специальное устройство позволяет защитить канал от атмосферных осадков, из-за которых печь может затухнуть. На этом сборку агрегата можно считать завершенной. Остается только создать прочный фундамент и установить котел.

Особое внимание следует уделить созданию блина.

Создание фундамента

Фундамент под самодельный котел возводится в следующей последовательности:

1. Выкопать яму 150х150 см. При этом его глубина должна быть близка к 30 см. Точная площадь основания напрямую зависит от размеров агрегата.
2. Сделайте подушку из щебня и залейте сверху бетоном. Выровняйте поверхность кельмой. Когда раствор высохнет, проверьте участок спиртовым уровнем. Выровняйте, если необходимо.
3. После полного высыхания бетона выложить несколько рядов огнеупорного кирпича.

При укладке кирпича особое внимание следует уделить ровности поверхности. От этого будет зависеть, насколько надежно будет установлен котел.

Закладка и освещение должны быть сделаны очень тщательно.

Надевание «рубашки» на Бубафоню

Отзывы о работе печи Бубафоня в основном положительные. Теплопроизводительности котла, сделанного из газового баллона, достаточно для обогрева помещения площадью до 60 м2. Единственный недостаток конструкции – неравномерный нагрев. Самый простой способ исправить это — продуть корпус вентилятором. Отметим, что гораздо выгоднее сделать котел Бубафон с водяной рубашкой, которым можно отапливать несколько помещений.

Мастера предлагают два места установки водяного контура: на корпусе котла или на его дымовой трубе, которая сильно нагревается. Проще всего сделать такую ​​систему по принципу «труба в трубе», надев на корпус котла или на канал дымохода бочку или трубу большего диаметра. Открытые концы «рубашки» необходимо заварить наглухо и врезать в нее подводящие и отводящие патрубки для подключения к отопительным приборам.

Можно изготовить теплообменник из водопроводной трубы, установив ее змеевики в наружный стальной кожух и заполнив их песком для более равномерной теплоотдачи. Кроме того, змеевик можно разместить внутри кирпичной кладки вокруг корпуса котла.

Розжиг печи

Затопить агрегат необходимо в следующей последовательности:

• снять крышку с котла и снять поршень;
• правильно размещайте топливо, иначе сгорание, как и рабочий процесс печи, пойдет не так;
• сверху дополнительно уложить слой щепы и опилок;
• смочите тряпку в керосине или другой легковоспламеняющейся жидкости и положите ее поверх закладки;
• установить поршень и накрыть крышкой;
• Бросьте зажженную бумагу через воздуховод, так как спичка не даст желаемого результата.

Когда начнется пожар, нужно немного прикрыть вентиль, что ограничит подачу воздуха. В противном случае топливо начнет гореть, а не тлеть. А как известно, в основе работы лежит именно тление древесины, а не ее горение.

Рубашка повесит КПД агрегата

изготовление самодельной печи длительного горения, изготовление бубафони своими руками и особенности обогрева теплицы дровяной печью

При выращивании теплолюбивых растений в климате нашей страны иногда бывает недостаточно просто грамотно построенной теплицы. Зимой и в начале весны, когда морозы особенно сильные, вполне может понадобиться помощь системы отопления.

Понятно, что полноценная система отопления, проведенная в теплице – удовольствие не из дешевых, и большинству садоводов приходится искать альтернативные способы поддержания постоянной температуры внутри теплицы. Одним из таких решений является тепличная печь.

Типы печей

Печи для теплиц разные. Отличаться они могут материалом, из которого изготовлены, типом используемого топлива и некоторыми другими нюансами, такими как форма или размер. Сегодня приобрести или даже самостоятельно изготовить печь можно из самых разных материалов, однако наибольшей популярностью сегодня пользуются печи для обжига кирпича и металла. Металлические печи крайне сложно сделать самостоятельно, поэтому, скорее всего, придется покупать в специальном магазине.

Ожидается огромный выбор различных видов металлических печей для теплиц, поэтому стоит рассмотреть самые популярные из них, их плюсы и минусы.

• «Буржуйка» — Это, наверное, самый популярный тип печки из всех. Представляет собой бочку с приваренной к ней дверцей, трубой радиатора, дымоходом и перемычкой в ​​верхней трети. Популярна «печка» в первую очередь из-за своей простоты и дешевизны (чаще всего печки делают своими руками из старых бочек). Единственным его недостатком является необходимость постоянного контроля огня, так как без регулярной дозаправки топлива он довольно быстро тухнет. Кстати, помимо дров и угля, «Буржуйка» может работать и на опилках.

• «Бубафоня» — Это улучшенный вариант печи-буржуйки. Устроен он примерно так: та же бочка с дымоходом, но уже без дверцы сбоку, вместо нее используется крышка вверху. После того, как в нее залито топливо, сверху на нее ставится пресс , железный блин с дыркой посередине и приваренной к нему полой трубой. Через эту трубу поступает кислород, а пресс позволяет ему распределяться равномерно, постепенно спускаясь по мере сжигания топлива. Из-за этого топливо дольше горит, реже приходится его загружать и тепло лучше сохраняется внутри топки, так как не сдувается естественной мелочью.
• «Вологодский» чрезвычайно похож по своему принципу и устройству на «Буржуйку», но его основное отличие в том, что ствол устанавливается не вертикально, а размещается горизонтально, что позволяет увеличить площадь для размещения топлива. Благодаря этому печь не требует постоянного присмотра, а загружать в нее топливо необходимо всего 2-3 раза в сутки. Часто «Вологодку» используют для прогрева системы отопления, так как ее конструкция позволяет подключать к ней трубы для подачи воды. Некоторые модели печей могут работать на дизельном топливе, мазуте и моторном масле.

• Плита Бутакова — Это чрезвычайно мощная и дорогая модель. В ее конструкции предусмотрено сразу несколько труб теплоснабжения, что значительно увеличивает количество поступающего из нее теплого воздуха. Печь имеет очень высокий КПД, но, несмотря на это, из-за своей мощности потребляет много дров. Работает исключительно на твердом топливе, дровах и угле.
• «Булерьян» — Это не очень популярная модель из-за большой мощности и цены. Эта печь чаще всего используется для обогрева больших промышленных теплиц. Как и печь Бутакова, она имеет сразу несколько труб отвода тепла. Даже самая маленькая модель каждую минуту пропускает пять кубов теплого воздуха. Работает на дровах, угле и опилках, а некоторые модели — и на жидком топливе.
• «Слобожанка» аналогична «Бубафону», так же как и в ней, дрова загружаются вертикально, есть пресс для трамбовки, но воздух в слобожанку поступает снизу, а не сверху, как в «Бубафоне» . Главным его преимуществом можно назвать возможность подключения водяного контура для создания полноценной системы отопления.

Это только самые популярные модели тепличных печей, но есть и другие. А какие из них установить в теплице, решать каждому. Изготовить печь можно самостоятельно при наличии инструментов по металлу. В качестве материалов для него можно использовать старые бочки и трубы. Из пустого газового баллона можно сделать небольшую печку, просто прикрепив к ней дверцы и трубы для отвода тепла и дыма.

Кирпичная печь немного дороже железной, но выглядят намного аккуратнее, да и работать с ними проще и удобнее. Кроме того, вы можете в полной мере проявить свою изобретательность и фантазию при его строительстве, спланировав все — от размеров до системы дымохода. Даже если вы не хотите строить его сами, вы можете сказать подрядчикам, что вы хотите получить в итоге, и они постараются придерживаться этой конструкции. А также стоит упомянуть печи для теплиц, работающие на газу. Такую печь очень сложно построить, из-за чего цены на них намного выше. Зато газовая духовка имеет очень высокий КПД и способна работать длительное время без дозаправки.

Варианты топлива

Как упоминалось ранее, вы можете использовать различные виды топлива для обогрева теплицы. Чаще всего, конечно, предпочтение отдают дровам и углю, но в зависимости от определенных условий есть варианты и получше.

• Первый такой вариант это опилки которые являются отличным топливом доступным и с высоким КПД. Большинство печей для теплиц могут работать на опилках, и если вы живете в небольшом населенном пункте, то достать их не проблема. Можно обратиться на ближайшую лесопилку или к тому, кто занимается заготовкой дров на зиму самостоятельно. Обычно после этого остается довольно много опилок, которые нужно собрать и выбросить. Скорее всего, они будут только рады тому, что за ними кто-то «приберется».
• Отличным вариантом для растопки теплиц может быть и отработанное моторное масло . Конечно, не все печи могут работать на этом виде топлива, но если поблизости есть автопарк или другие транспортные компании, то есть смысл найти подходящую печь. Отработанное масло имеет очень высокий КПД, а работающие на нем печи не требуют частой дозаправки. Все, что вам нужно, это связаться с владельцем автопарка и попросить разрешения на вывоз отработанного масла.

Это сырье подлежит утилизации, поэтому, скорее всего, будет только рад, что избавится от лишних хлопот.

• Хорошей альтернативой маслу может быть мазут. Обычно никому не нужный мазут остается в локомотивном депо или ТЭЦ. Там его можно попробовать одолжить, конечно, с разрешения начальства.
• Отдельно стоит предоставить дизельное топливо в качестве топлива для тепличных печей. Он также имеет очень высокий КПД, но получить его намного сложнее. Он подходит только для тех, кто работает самостоятельно или имеет знакомых, работающих на предприятиях, где сотрудникам выдается определенный запас дизельного топлива, которым они могут распоряжаться самостоятельно. К таким компаниям относятся железнодорожные депо, колхозы и автостоянки.
• Наименее популярный газ. Несмотря на то, что он чрезвычайно эффективен в качестве топлива, газовые плиты стоят больших денег и требуют постоянного внимания, ведь достаточно небольшого отверстия, чтобы газ начал просачиваться. А о том, что будет, если такая конструкция взорвется и говорить не стоит.

Оптимальный выбор

Теперь, зная всю необходимую информацию о печах для теплицы, пора выбрать ту, которая подходит для конкретного случая. А дальше все зависит от того, какого размера теплица, какое топливо в планах использовать и сколько покупатель готов отдать за топку. Стоит рассмотреть каждый критерий по порядку, и начать с размеров теплицы. Если теплица небольших размеров, то для ее обогрева будет достаточно небольшой печки типа буржуйки.

Идеальным вариантом будут «Бубафоня» и «Вологда» , так как они способны обеспечить более длительное горение без дозаправки и не надо бегать и заправлять его каждые полчаса. Если теплица большая, то лучше будет использовать более мощные варианты печей, вроде печей Булерьяна или Бутакова, так как именно они отличаются большой мощностью и КПД. А еще будет плюсом то, что они имеют разные вариации размеров, и чем больше площадь теплицы, тем больше должна быть печка.

Что касается топлива, то выбор невелик. Если есть возможность недорого купить мазут, дизель, отработанное масло или опилки, то предпочтение следует отдать им. Если нет, то в качестве недорогого и эффективного топлива, которое может купить каждый, остаются только дрова или уголь.

Если говорить о цене, то понятно, что чем мощнее и эффективнее печь, тем больше ее цена. Единственное, что можно посоветовать, это делать дымоход не вертикальным, а вести его через всю теплицу. Таким образом, тепло, исходящее от дымохода, поможет увеличить площадь топки, и, кроме того, повысит эффективность тяги. Многие огородники прибегают к таким ухищрениям, если размеры теплиц слишком велики для маленькой печи, но промышленных вариантов явно меньше. А если есть возможность, то печь можно сделать самому – это обойдется намного дешевле.

Важно! Одним из лучших вариантов топок для теплицы на сегодняшний день считается центральная деревянная конструкция. Он работает на доступной каждому древесине, имеет высокий КПД, способен обогреть теплицу значительных размеров и, что немаловажно, построить ее своими руками не составит труда.

Центральная дровяная конструкция: плюсы и минусы

Центральная дровяная конструкция или, как ее еще называют, печь длительного горения – идеальное решение для обогрева теплиц средних размеров. По конструкции похож на бубафон, но увеличен в размерах. Обычно его строят из кирпича и устанавливают посередине теплицы. Он работает на дровах или угле, но, несмотря на это, имеет очень высокий КПД и может эффективно обогреть даже теплицу больших размеров. Дрова в него нужно подбрасывать только раз в день, а уголь вообще – раз в пять дней.

Но у этой конструкции есть несколько недостатков.

• Необходимость частого полива. Центральная деревянная конструкция очень быстро нагревает воздух, поэтому в теплице он всегда будет сухим. Многие растения не переносят такой климат и быстро засыхают без регулярного полива. Чтобы частично компенсировать эффект, опытные садоводы советуют установить возле печки несколько бочек с водой.
• Неравномерное распределение тепла. Благодаря конструкции воздух в теплице будет прогреваться неравномерно, непосредственно у топки всегда будет намного теплее. Особенно это будет заметно в больших теплицах. Этот факт следует учитывать при посадке растений и высаживать более теплолюбивые растения ближе к печи, а не любящие тепло – подальше.

Как видите, центральная деревянная конструкция может стать очень выгодным решением для владельцев теплиц, если вовремя учесть все нюансы ее эксплуатации.

«Бубафоня»

Бубафоня — одна из лучших печей для малогабаритных теплиц. Его конструкция проста и понятна, но в то же время позволяет очень эффективно отапливать теплицу, затрачивая минимум ресурсов и сил. Сделать его самостоятельно не составит никакого труда. В качестве материалов можно использовать старую бочку и немного металла, который наверняка найдется во дворе у каждого заядлого садовода, а различные его чертежи без труда можно найти в Интернете. Стоит разобраться, как устроена самодельная «Бубафоня».

Особенности и устройство

Как было сказано ранее, главной особенностью печи-буржуйки является повышенный КПД и редкая загрузка топлива. Такой эффект был достигнут благодаря вертикальной подаче кислорода и прессу, который помогает эффективно распределять кислород и удалять остатки сгоревшего топлива.

При опускании пресса по мере прогорания топлива вся зола проходит через отверстия между блином и стенками топки, поэтому не мешает кислороду свободно поступать к дровам.

Изготовление

Хотя устройство Бубафони кажется довольно сложным, сделать его своими руками достаточно просто, особенно если вы уже имели дело с металлическими заготовками. Для его создания вам понадобится железная бочка, труба с размерами чуть больше высоты бочки, дымоходная труба и лист металла, из которого изготовить пресс, двери и разные мелкие детали.

Необходимо соблюдать следующие инструкции по изготовлению:

• первым делом нужно взять бочку и отрезать у нее верх, для экономии материалов из нее также можно сделать будущую крышку;
• в нижней части бочки не должно быть зазоров, а если они есть, пусть и небольшие, то лучше их заварить;
• Из прочного куска металла нужно вырезать блин диаметром на 4 см меньше диаметра ствола, а затем в его центре сделать отверстие, подходящее для имеющейся трубы;
• Снизу круга следует прикрепить уголки или металлический профиль для создания зазора между ним и топливом для свободного прохода воздуха;
• нужно приварить трубу и блин друг к другу;
• в крышке для бочки сделать отверстия чуть больше диаметра трубы, зазор между ними должен быть минимальным, но при этом труба должна свободно скользить;
• в дне бочки прорезается отверстие для зольника;
• необходимо изготовить дверцу пепельницы, приварить козырьки и закрепить;
• со стороны верхней трети бочки сделать отверстие под дымоход и приварить к нему;
• печь должна прочно стоять на земле, если она не хочет этого делать самостоятельно, то к ней можно приварить ножки или опоры.

Вот и все, «Бубафоня» готова. Как видите, сделать его своими руками совсем несложно, а весь затраченный труд многократно окупится в будущем.

«Булерьян»: отличительные особенности

Печь тепличная «Булерьян» не пользуется большой популярностью у садоводов, но не из-за конструктивных недостатков или плохих характеристик, а из-за высокой мощности и цены. Небольшим частным теплицам такая мощность просто не нужна, поэтому ее покупка будет пустой тратой денег. Зато «Булерьян» — идеальный выбор для обогрева больших теплиц.

Обладает огромной мощностью, которая достигается за счет установки сразу нескольких труб отвода тепла и хорошей системы подачи кислорода. Как было сказано ранее, даже самая маленькая модель может производить пять кубометров нагретого воздуха каждую минуту, а у более крупных моделей эта цифра может увеличиваться в несколько раз.
