Как подключить блок питания к светодиодной ленте?

светодиод

Главный нюанс при подключении светодиодной ленты в различии напряжений. Светодиодная лента рассчитана на постоянное напряжение 12В, в то время как в розетке(или щитке) 220В переменного напряжения. Для преобразования напряжения сети до 12В постоянного тока, необходимо использовать блок питания 220В-12В.

Светодиодная лента представляет из себя цепочки из трех последовательно соединенных светодиодов. Данная конструкция позволяет отрезать необходимое количество ленты и каждый отрезок может работать независимо друг от друга.

Для подключения ленты к блоку питания можно использовать провод сечением порядка 1,5 мм², этого будет вполне достаточно, так как светодиодные ленты потребляют относительно небольшую мощность.

Концы проводов одной стороной припаивают к ленте (там, где это отмечено на схеме), а другой стороной соответственно полярности подключают к выводу блока питания.

Блок питания подключается к сети 220В тремя проводами (часто двумя). Коричневый провод это фазный, а синий нулевой. Желтый провод заземления. Конечно, можно обойтись и без него, но крайне желательно использовать его для собственной безопасности. Красный (+) и черный (-) провода питают саму ленту.

Также на блоке питания обычно имеется регулировочный винт, вращая который можно изменять постоянное напряжение на выходе, то есть на ленте. С помощью мультиметра, определяем величину выходного напряжения и вращением винта стараемся добиться значения около 12В. Если напряжение будет выше, то срок работы ленты может сократится из за повышенного тока.

Важно! Соблюдайте меры предосторожности при работе с электрическими установками. Если у вас не имеется опыта в электромонтажных работах, доверьте это дело специалисту.

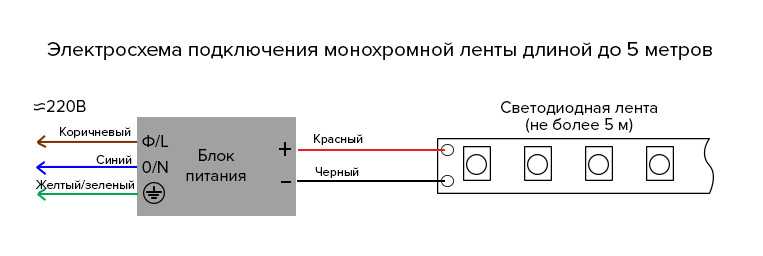

Схема подключения светодиодной ленты к блоку питания

Для подключения небольшого количества ленты, подойдет схема представленная ниже. Два или более отрезка ленты подключаются параллельно друг другу.

При подключении мощных светодиодных лент по данной схеме, возникает падение напряжение, вследствие чего, на концах ленты снижается яркость свечения, а у RGB лент может изменяться цвет свечения. Чтобы этого избежать лента подключается к блоку питания с обоих концов, как показано на схеме ниже.

Светодиодная лента в бухте имеет длину не более 5м. Это связано с тем, что производитель ленты изначально рассчитывают ту максимальную длину, при которой токопроводящие дорожки ленты смогут работать исправно. Отсюда вытекает одна распространенная ошибка при подключении светодиодных лент.

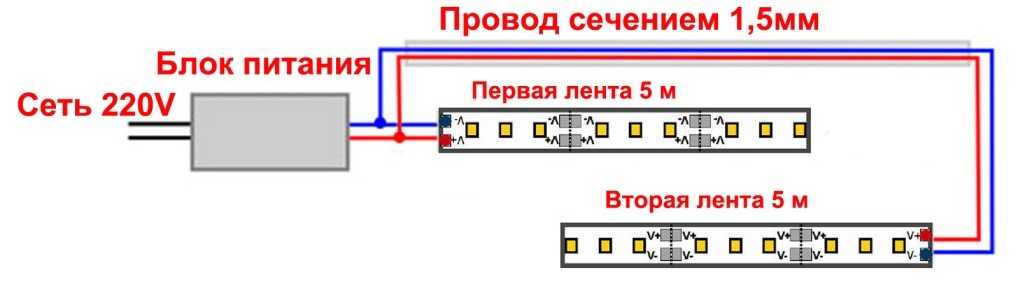

На схеме показаны правильный и неправильный варианты подключения ленты. Правильный уже рассматривался выше, а неправильный способ как раз и может привезти к выходу из строя токопроводящих дорожек, так как при последовательном соединении длина ленты может быть больше 5м, поэтому так подключать ленту не рекомендуется.

Подключение светодиодной ленты на реальном примере

Допустим, что имеется блок питания мощностью 60 Вт и два отрезка светодиодной ленты с диодами 5050. Мощность ленты 4,8 Вт/м, а длина отрезков по 0,5м. Следовательно, потребляемая мощность ленты будет приблизительно равна 4,8 Вт.

В данном случае мощности блока питания хватает с большим излишком. При необходимости мы могли бы подключить к нему 60/4,8=12,5 м такой ленты. Но важным условием долгой работы блока питания является выбор мощности блока на 30% больше, чем потребляет лента. То есть, наш блок питания будет долго работать с 8,75 м такой ленты.

Помните, что еще одним обязательным условием долгой работы ленты является хороший теплоотвод. Для этого ленту прикрепляют к алюминиевому профилю, который выполняет роль своеобразного радиатора и отводит тепло, не давая светодиодам перегреться. Это особенно касается лент, имеющих силиконовую оболочку. В данном случае это не требуется, так как лента маломощная (4,8 Вт/м).

Как подключить ленту 12В/24В к блоку питания — статья от экспертов Apeyron Elelctrics

Есть несколько причин отсутствия свечения, неравномерного свечения ленты или вообще выхода светодиодной подсветки из строя. И основная причина — это неправильное подключение и монтаж ленты с ошибками. В нашей статье рассмотрим, как правильно подключить ленту 12В или 24В к блоку питания (подробнее о блоках питания читайте здесь).

Внимание!

Подключение светодиодных лент к блоку питания необходимо проводить при выключенном напряжении сети 220В.

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В или 24В), а также обозначается полярность контактов.

Для одноцветной (монохромной) ленты, как правило, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белый провод «+», белый провод с дополнительными штрихами — это «-».

Надо помнить, что для лучшего понимания полярности контактов ленты, лучше обращать внимание на то, как полярность указана на самой ленте. То есть, проверить на ленте обозначение «+» и «-».

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты необходимо убедиться в правильности выбора блока питания. Для этого необходимо правильно рассчитать потребляемую мощность блока питания. Про выбор блока питания подробно описано в нашей статье здесь.

Также необходимо проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В необходим блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка:

На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

При подключении светодиодной ленты необходимо соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие большую мощность, оснащены несколькими выходными контактами: V+, V+ и V-, V-. Это необходимо, для равномерного распределения подключения светодиодных лент.

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это необходимо для равномерного распределения напряжения питания.

Заземление

Также блоки большой мощности необходимо подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты производится подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В производится с соблюдением техники безопасности — при отключенном напряжении сети.

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена конструкцией.

Подключение с использованием коннектора

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье здесь.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и коричневым. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красная и черная, соответственно.

Подключение таких блоков производится при помощи электроклемм или электроколодок.

Для лучшего соблюдения степени пылевлагозащиты IP65/67 необходимо произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений при помощи силиконового герметика.

Это важно:

• К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
• Подключение блока питания производится при выключенном напряжении электросети 220В.
• Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, подключенной к блоку питания, рекомендуется осмотреть собранную электросхему для проверки соблюдения полярности подключения, а также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

Уверены, после такой пошаговой инструкции у вас все получится!

Как выбрать блок питания для вашего проекта светодиодной ленты

Дом /
Блог /
Дом и жилое /
Как подобрать блок питания для своей светодиодной ленты проект

Светодиодные ленты, к сожалению, не так просты в установке и настройке, как традиционные лампы накаливания. Поскольку они работают от постоянного тока низкого напряжения, им требуется источник питания, который преобразует 120 В/240 В переменного тока (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено наше простое трехэтапное руководство, которое поможет вам выбрать блок питания.

В качестве примера предположим, что вы нашли следующую светодиодную ленту: WenTop Waterproof Led Strip Lights SMD 3528 и хотите проверить, будет ли работать с ней этот блок питания.

Шаг 1: Определите напряжение светодиодной ленты

Первым делом нужно выяснить, какое напряжение у светодиодной ленты. Большинство светодиодных лент, доступных на рынке, работают от 12 В постоянного тока. Другие в основном на 24 В постоянного тока.

В случае продукта WenTop мы находим его в описании продукта:

…а также спецификации, перечисленные ниже:

Если вы все еще не уверены, еще один способ убедиться в этом — посмотреть на фотографию продукта. Большинство светодиодных лент имеют маркировку, показывающую 12 В или 24 В.

Теперь проверьте, соответствует ли напряжение по характеристикам блока питания светодиодной ленте. В данном случае источник питания тоже 12В, так что все готово.

Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки и т. д.).

Дополнительный совет: например, если у вас дома завалялся блок питания, вы также можете проверить наклейку на задней стороне и посмотреть, указано ли там напряжение.

Шаг 2: Определите потребляемую мощность светодиодной ленты

Затем найдите мощность (Вт) или силу тока (А) для светодиодной ленты. Это может быть указано как Вт/м или А/м, или просто Вт или А.

На светодиодной ленте указана общая мощность 24 Вт или 4,8 Вт на метр. Это подтверждается, потому что на катушке 5 метров, а 4,8 Вт/метр * 5 метров = 24 Вт.

Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P — мощность в ваттах, V — напряжение, а A — сила тока. Чтобы найти А (силу тока), просто подставьте 24 для мощности и 12 для напряжения, и рассчитайте:

24 = 12 x А

А = 2,0 Ампер.

Теперь мы знаем, что при напряжении 12 В эта светодиодная лента будет потреблять около 24 Вт на катушку (5 метров) или около 2,0 ампер.

Теперь проверим блок питания.

Мы видим, что он имеет рейтинг 36 Вт или 3А. Опять же, если мы используем формулу P = V x A, это подтверждается, потому что это источник питания 12 В.

Это означает, что этот блок питания способен подавать до 36 Вт или около 3,0 ампер.

Поскольку мощность блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта можно использовать вместе.

Мощность блока питания и сила тока могут сбить с толку и даже напугать некоторых людей. Вполне разумно предположить, что блок питания, который накачивает 36 Вт на 24-ваттную светодиодную ленту, может привести к повреждению. Кроме того, что если вы однажды решите разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту мощностью 12 Вт?

Вот почему мы подчеркиваем выше с возможностью и с возможностью . Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он обязательно будет обеспечивать такую ​​большую мощность. Напротив, блок питания фактически будет подавать столько, сколько необходимо, и будет соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако, если потребляемая мощность превышает мощность источника питания, то источник питания может работать ненормально и выйти из строя.

Таким образом, этот блок питания можно использовать для питания любой светодиодной ленты мощностью от 0 до 36 Вт.

Шаг 3: Определите способ подключения

Блок питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:

Скорее всего, вы увидите, что это указано как 5,5 мм x 2,1 мм. Будьте осторожны, так как 5,5 мм x 2,5 мм могут не работать со штекерами светодиодной ленты.

Узнайте, поставляется ли катушка со светодиодной лентой со штекером постоянного тока:

Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене на одном конце и к светодиодной ленте на другом конце.

С другой стороны, если вы хотите разрезать светодиодную ленту на несколько сегментов или если вся катушка состоит всего из двух оголенных проводов (обычно красного и черного), например:

В этом случае вам нужно найти адаптер, который может подключить разъем питания от блока питания к светодиодной ленте. Затем вы можете подключить свободные концы проводов к адаптеру, который, в свою очередь, подключается к источнику питания.

Other Posts

Соединение светодиодных лент «Последовательно» и «Параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или вы даже можете быть готовы к подключению все вверх. Если вы… Подробнее

Электрические принципы ограничения длины светодиодной ленты

Светодиодные ленты чрезвычайно популярны благодаря своей универсальности. Возможность обрезать светодиодную ленту любой желаемой длины, безусловно, очень важна… Читать дальше

Алюминиевые каналы для светодиодных лент – стоят ли они того? Подробный обзор

Одним из самых популярных аксессуаров для наших светодиодных лент является … Подробнее

Все, что вам нужно знать о подсветке шкафа

Подсветка шкафа — это очень удобное и полезное освещение заявление. Однако, в отличие от стандартной ввинчиваемой лампочки, установка и… Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстием 4 дюйма или более.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

Светодиодные светильники T8

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Накладные светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате. Может быть отрезан по длине и установлен в различных местах.

Диммеры светодиодной ленты

Диммеры и контроллеры для регулировки яркости и цвета системы освещения светодиодной ленты.

Блоки питания для светодиодных лент

Блоки питания для преобразования линейного напряжения в низкое постоянное напряжение, необходимое для систем светодиодных лент.

Швеллеры алюминиевые

Швеллеры из прессованного алюминия для монтажа светодиодных лент.

Соединители для светодиодных лент

Беспаечные соединители, провода и адаптеры для соединения компонентов системы светодиодных лент.

Как выбрать и установить блок питания для светодиодной ленты?

Существует множество типов светодиодных осветительных приборов. Большинству из них требуется источник питания низкого напряжения, также называемый светодиодным трансформатором или драйвером. Крайне важно знать различия между различными светодиодными продуктами и типами блоков питания, которые им необходимы.

Вам также необходимо знать их ограничения по установке, чтобы убедиться, что ваши светильники совместимы с их трансформаторами. Помните, что использование источника питания постоянного тока 24 В для светодиодной лампы постоянного тока 12 В не сделает ваши лампы ярче. Это правило действует и наоборот. Использование неподходящего источника питания для полосок только повредит их и даже может привести к пожару. Кроме того, всегда воздерживайтесь от использования двух источников питания на одном светодиодном светильнике или контроллере светодиодного освещения.

В этом посте мы расскажем, как правильно выбрать источник питания для вашего проекта освещения и как его установить. Если у вас возникнут проблемы с блоком питания для светодиодов, это руководство поможет вам найти стандартные способы устранения неполадок.

Справочник по артикулам

• 1. Факторы, которые необходимо учитывать.

• 2. Рекомендуемые марки блоков питания

• 3. Подключение светодиодных лент к блоку питания

• 4. Могу ли я подключить несколько светодиодных лент к одному источнику питания для светодиодов?

• 5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

• 6. Советы по установке блока питания

• 7. Устранение распространенных проблем с блоком питания

1. Факторы, которые необходимо учитывать.

Нелегко найти нужный светодиодный драйвер в разнообразии вариантов. Существует множество факторов, которые следует учитывать при выборе того, который лучше всего подходит для вас. Вы можете получить базовые знания в нашем руководстве по светодиодным драйверам здесь.

Светодиодные ленты работают при низком напряжении. Общие напряжения полосы составляют 5 В, 12 В или 24 В постоянного тока. Вы не можете подключить их напрямую к источнику питания, так как в большинстве домашних хозяйств используется электричество 120–277 В переменного тока. Из-за такой значительной разницы в напряжении вашим светодиодным лентам потребуется подходящий источник питания или драйвер. Драйвер преобразует высоковольтный переменный ток в низковольтный постоянный, чтобы соответствовать потребностям ваших светодиодных лент для работы.

Вот факторы, которые необходимо учитывать при выборе источника питания для ваших ленточных светильников.

1.1 Источник постоянного напряжения или постоянного тока для светодиодов?

Блок питания постоянного напряжения рассчитан на одно выходное напряжение постоянного тока. Большинство источников питания постоянного напряжения (или драйверов) — это 12 В пост. тока или 24 В пост. тока . Светодиодный светильник, рассчитанный на постоянное напряжение, обычно указывает величину входного напряжения, необходимую для правильной работы.

Источник питания постоянного напряжения получает стандартное линейное напряжение (120–277 В переменного тока), которое является нормальным выходом из настенных розеток. Драйверы постоянного напряжения переключают это напряжение переменного тока (VAC) на низкое напряжение постоянного тока (VDC). Он всегда будет поддерживать постоянное напряжение, независимо от того, какая токовая нагрузка на него возложена.

Блок питания постоянного тока рассчитан на фиксированный выходной ток (мА). Драйвер изменяет напряжение в электронной цепи, что позволяет току оставаться постоянным во всей светодиодной системе.

Основные значения силы тока для драйверов светодиодов постоянного тока:

• 350 миллиампер (мА)
• 700 мА
• 1 ампер на всех светодиодах в серии.

  Светодиодные драйверы постоянного напряжения часто используются для питания светодиодных лент. Светодиодные ленты в основном выпускаются в двух стандартных производственных исполнениях.

  Конструкция постоянного напряжения (без встроенной ИС)

  Многие светодиодные ленты используют простую архитектуру постоянного напряжения. Эта конструкция имеет небольшую сложность и экономична. Но он имеет низкий КПД и не может похвастаться хорошей регулировкой тока. Для этой конструкции потребуется блок питания постоянного напряжения.

  Конструкция постоянного тока (со встроенной ИС)

  Высококачественные светодиодные ленты часто включают эту архитектуру со встроенной ИС. Эта конструкция обеспечивает постоянный выходной ток с более точным управлением отдельными цепями. Это означает, что у вас будет меньше проблем с падением напряжения. Этот вариант также нуждается в блоке питания постоянного напряжения.

  1.2 Определение технических характеристик светодиодной ленты

  Ваша лента ’ 9Технические характеристики 0048 определяют, какой блок питания вам понадобится.

  Серия светодиодных лент Myledy 2835, например

  Классическое входное напряжение для светодиодных лент составляет 12 В или 24 В.

  Перед выбором блока питания убедитесь, что выходное напряжение драйвера светодиодов совместимо с входным напряжением вашей светодиодной ленты.

  • Ватт на метр

  Следующим фактором, который необходимо учитывать, является то, какая мощность потребуется вашим лентам.

  Допустим, ваши светодиодные ленты потребляют не менее 14 Вт на метр. Для полосы длиной 8,5 м это означает, что ваша полоса будет потреблять 119ватт, поскольку 8,5 x 14 = 119.

  Чтобы ваш источник питания оставался оптимальным и не выходил из строя раньше времени, выберите тот, который имеет как минимум 20% номинальной мощности больше, чем у полос. Для приведенного выше примера подойдет блок питания мощностью не менее 150 Вт.

  • Длина светодиодной ленты

  Как известно, светодиодные ленты поставляются в катушках. Вам нужно будет учитывать длину вашей ленты при обеспечении ее соответствующим источником питания.

  Как правило, чем дольше катушка вращается, тем больше энергии она должна потреблять. Это же правило применяется, чем больше отдельных SMD на метр приходится на полосу.

  Если у вас длинные полоски, вам понадобится мощный драйвер.

  Чтобы измерить энергопотребление вашей светодиодной ленты, умножьте ее общую длину на мощность в ваттах на метр.

  Например, у вас есть 10-метровая полоса 24 В, которая потребляет 9,6 Вт на метр. Умножьте 9,6 Вт/м на 10 м, и вы получите 96 Вт.

  1.3 Определите минимальную мощность источника питания.

  При выборе блока питания обязательно применяйте правило 80%.

  Это правило гласит, что ваши светодиодные ленты используют только 80% нагрузки от источника питания. Это обеспечивает оптимальную производительность и увеличивает срок службы. Поддержание вашей ленты на уровне 80% от номинальной мощности вашего устройства также может поддерживать идеальную температуру.

  Используя приведенный выше пример на 96 Вт. Если вам нужно управлять светодиодной лентой мощностью 96 Вт, мощность драйвера должна быть:

  • 96 Вт / 0,8 = 120 Вт

  Это означает, что вам понадобится драйвер мощностью 120 Вт или выше.

  1.4 Определите тип источника питания.

  При соединении блока питания со светодиодной лентой ключевое значение имеет совместимость. Какой из них вам понадобится, определяется такими аспектами, как установка и масштаб вашего проекта.

  • Адаптер питания

  Для приложений, которым требуется меньше энергии, больше подходят адаптеры.

  Их легче установить, но при этом они сохранят мощность, необходимую для поддержания производительности полос.

  Адаптеры питания также достаточно малы, чтобы их можно было спрятать. Благодаря этому внешний вид вашего светильника выглядит чище и привлекательнее.

  • Блоки питания для светодиодов

  Блоки питания, конечно, могут производить гораздо большую мощность по сравнению с адаптерами.

  Более высокая мощность делает их подходящими для более крупных проектов, в которых используются более длинные светодиодные катушки.

  1.

  5 Некоторые другие соображения

  диммируемый драйвер для светодиодного освещения

  Большинство светодиодных лент имеют функцию диммирования, позволяющую регулировать яркость. В этом случае вам нужно убедиться, что ваш блок питания поддерживает функции диммирования.

  К счастью, существует множество источников питания, которые могут дополнить диммируемую светодиодную ленту. Перед покупкой убедитесь, что выбранный вами блок питания помечен как диммируемый.

  Светодиодные ленты могут использоваться для различных целей как внутри помещений, так и снаружи.

  Если вы разместите полоски на открытом воздухе, им потребуется защита от непогоды. Не только ваши полоски, но и их блок питания.

  Здесь на помощь приходит гидроизоляция. Гидроизоляция защищает блок питания от влаги, которая может повредить его компоненты.

  Для некоторых приложений внутри помещений также может потребоваться водонепроницаемый драйвер, особенно если это влажная среда.

  В целях безопасности блоки питания для светодиодных лент должны иметь функции защиты. Эти протоколы защиты должны учитывать такие риски, как перегрузки по току, перегрев, короткое замыкание и обрыв цепи.

  Эти меры предосторожности приведут к отключению неисправного и опасного источника питания. Хотя функции защиты источника питания не являются обязательными, вы, тем не менее, хотели бы иметь их для своей безопасности. На случай, если в вашем силовом агрегате возникнет проблема, у вас будут действующие протоколы безопасности.

  Поэтому рекомендуется устанавливать только блоки питания с функциями защиты.

  Стандарты UL используются для оценки качества и безопасности электротехнической продукции.

  Если продукт соответствует этому стандарту, он получает сертификат UL. Наличие сертификата UL указывает на то, что продукт соответствует эталону безопасности и качества UL. Убедитесь, что устройство, которое вы собираетесь купить, сертифицировано UL, чтобы обеспечить надежность и безопасность продукта.

  • Драйверы класса 2 UL соответствуют стандарту UL1310 . Этот стандарт означает безопасный выход для прикосновения, не требующий принципиальной защиты на уровне светодиода/светильника. Наличие этого соответствия означает, что продукт практически не имеет риска возгорания или поражения электрическим током. Эти блоки питания используют менее 60 вольт (сухой) и 30 вольт (мокрый), менее пяти ампер и менее 100 Вт. Эти ограничения, хотя и более безопасные, налагают ограничения на количество светодиодов, которыми может управлять драйвер класса 2.
  • Драйверы , сертифицированные UL для класса 1, имеют выходные диапазоны, выходящие за рамки обозначений UL для класса 2. Драйверы класса 1 UL производятся под высоким напряжением, что требует защиты внутри устройства. Хотя существует меньше мер предосторожности, драйвер класса 1 может вместить больше светодиодов, что делает его более эффективным, чем драйвер класса 2.

  2.

  Рекомендуемые марки блоков питания

  Вот некоторые из лучших марок блоков питания. Этот список дает вам отправную точку в поиске надежного бренда для питания ваших проектов освещения.

  Mean Well

  Mean Well является одним из ведущих производителей блоков питания для электронных продуктов.

  Согласно отчету Micro Technology, в 2021 году эта компания заняла 4-е место в мире по производству блоков питания. Он может похвастаться десятками драйверов для светодиодов, хорошо зарекомендовавших себя благодаря своему качеству и дизайну.

  Tridonic

  Еще одним ведущим производителем блоков питания для ленточных светильников является Tridonic. Эта компания обычно предоставляет световые решения для различных приложений и отраслей.

  Наряду с инновациями в области освещения появились различные эффективные блоки питания для светодиодов. Штаб-квартира находится в Австрии, завоевав доверие клиентов различных компаний по всему миру.

  Inventronics

  Inventronics — еще один ведущий мировой производитель осветительных приборов. Эта компания специализируется на создании надежных и инновационных продуктов светодиодного освещения.

  Ее линейка блоков питания и драйверов для светодиодов является одной из самых востребованных на рынке.

  Eaglerise

  Компания Eaglerise начала свою деятельность в Китае в 1990-х годах, став важным игроком в индустрии освещения.

  Обладая тремя научно-исследовательскими центрами, компания продолжает оставаться мировым поставщиком светодиодных ламп и соответствующих им драйверов.

  3. Подключение светодиодных лент к блоку питания

  Светодиодные ленты представляют собой электрические устройства низкого напряжения. Первое, что нужно помнить, это то, что вы никогда не должны подключать их напрямую к источнику питания переменного тока 220 или 110 вольт. Вам понадобится драйвер или блок питания для преобразования высокого напряжения в низкое (12 В или 24 В) для ваших светодиодных лент.

  Еще одна вещь, на которую следует обратить внимание, — это полярность. Есть два типа полюсов: положительный (+) и отрицательный (-) . Всегда подключайте провода с противоположными полюсами. Подключение с неправильной полярностью может повредить ваше устройство. Когда дело доходит до адаптеров питания, вам не придется беспокоиться о полярности.

  Наконец, подключить полосу к адаптеру питания так же просто, как вставить вилку постоянного тока в розетку.

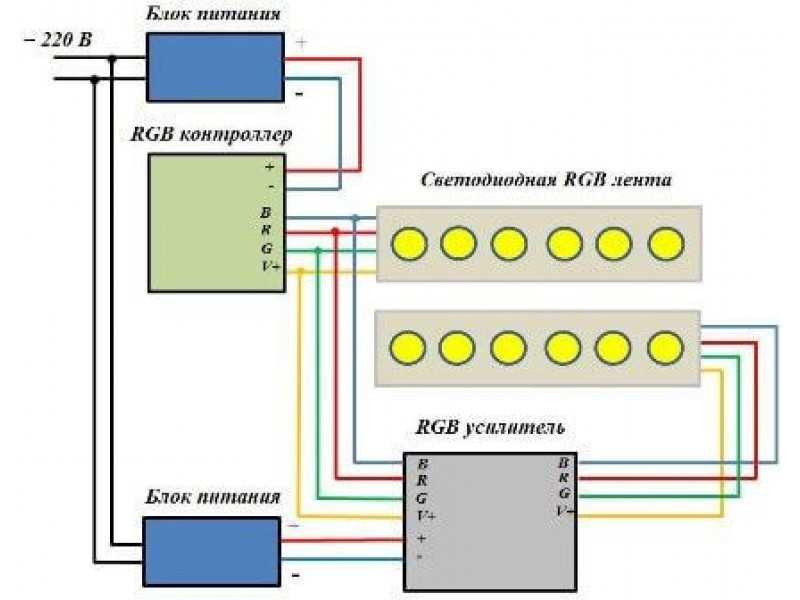

  4. Можно ли подключить несколько светодиодных лент к одному источнику питания для светодиодов?

  В зависимости от мощности вашего блока питания к одному блоку можно подключить более одной светодиодной ленты. Пока общая мощность вашей полосы не превышает мощность вашего блока питания, все готово.

  Тем не менее, параллельное подключение множества катушек к одному источнику питания может увеличить вероятность падения напряжения. Один из способов заключается в последовательном соединении. Этот метод полезен, если вы хотите установить непрерывную катушку.

  5. На каком расстоянии можно установить светодиодную ленту от блока питания светодиодов?

  Падение напряжения становится более заметным, чем дальше ваши SMD находятся от источника питания. Если вы используете длинные кабели от блока питания до светодиодных лент, убедитесь, что эти кабели сделаны из толстой меди. Медь помогает минимизировать потери напряжения внутри полос.

  Вы можете использовать таблицу калибров, чтобы определить правильную толщину кабеля для вашей установки. Таблица размеров позволяет вам увидеть правильную толщину для потребляемой мощности вашей светодиодной ленты.

  Для получения подробной информации вы можете обратиться к другой статье «Практические способы предотвращения падения напряжения на светодиодной ленте».

  6. Советы по установке блока питания

  Драйверы светодиодов, как и большинство электронных устройств, чувствительны к влаге и температуре. Вам нужно будет установить драйверы светодиодов в сухом месте с достаточным потоком воздуха и вентиляцией, чтобы сохранить их надежность.

  Правильный монтаж необходим для воздушного потока и теплопередачи. Выполнение этого будет:

  • поддержание идеальной температуры
  • предотвращение перегрева
  • обеспечение оптимальной производительности
  • увеличение срока службы

  Оставьте блоку питания место для запаса

  Убедитесь, что вы не потребляете всю мощность блока питания. Оставьте немного места и используйте только 80% максимальной номинальной мощности драйвера. Это гарантирует, что он не будет постоянно работать на полную мощность, избегая преждевременного нагрева.

  Избегайте ненужного перегрева

  Воздушный поток может привести к поломке блока питания. Очень важно убедиться, что во время установки драйверам всегда достаточно воздуха, чтобы они могли дышать. Тесное пространство ограничивает поток воздуха, поэтому не ставьте драйверы на них, если хотите предотвратить перегрев.

  Постарайтесь свести к минимуму время работы вашего драйвера

  Примите меры, чтобы сократить время работы ваших драйверов. Установите переключатель, который можно щелкнуть, чтобы обеспечить полностью замкнутую цепь.

  7. Устранение распространенных проблем с блоком питания

  >> Ознакомьтесь с ограничениями по установке вашего блока питания

  Как бы вам ни хотелось, вы не сможете установить все виды блоков питания так, как вам хотелось бы для вашего проекта. Каждый блок питания имеет свои ограничения по установке. Вы не должны игнорировать эти ограничения, если хотите продолжать использовать свое устройство на оптимальном уровне.

  В качестве примера возьмем водонепроницаемый блок питания. Вы должны устанавливать водонепроницаемые блоки питания лицевой стороной вверх в хорошо проветриваемом помещении. Этот метод монтажа позволяет эффективно отводить тепло от использования.

  Если вы проигнорируете эту рекомендацию, вы рискуете выйти из строя блока питания из-за перегрева.

  Наши водонепроницаемые блоки питания гораздо менее требовательны к монтажным ограничениям. Они могут быть установлены боком, вверх ногами или любым другим способом, но их нельзя устанавливать под прямыми солнечными лучами или таким образом, чтобы они подвергались прямому воздействию наружных элементов или стоячей воды. При установке на открытом воздухе эти блоки питания всегда следует помещать в защищенную от непогоды коробку.

  >> Всегда проверяйте правильность подключения

  Электропроводка является важным аспектом исправной силовой установки. Всякий раз, когда вы устраняете проблему, обязательно проверьте свою проводку на наличие чего-либо неладного. Даже опытные специалисты могут ошибаться, когда дело доходит до правильной проводки. Следите за оголенными проводами, которые касаются портов вашего источника питания.

  Также, как упоминалось выше, убедитесь, что у вас правильная полярность подключения. Если вы не уверены, что ваши провода подключены в правильной полярности, вы можете проверить это с помощью мультиметра.

  Большинство блоков питания имеют встроенную защиту от короткого замыкания. Это работает, потому что он вызывает эффект включения и выключения источника питания всякий раз, когда происходит короткое замыкание. Сгоревшие или дымящиеся провода — явный признак короткого замыкания. Обычно это происходит, когда свободные провода соприкасаются друг с другом.

  Другие причины включают установку непокрытых медных контактных площадок на металлическую поверхность и шунтирование паяных соединений.

  >> Убедитесь, что блок питания имеет правильную настройку входного напряжения

  Убедитесь, что ваш блок настроен на правильную настройку входного напряжения.

  Если вы ошибетесь, не сделав этого, у вашего источника питания могут возникнуть некоторые проблемы, некоторые из которых могут быть постоянными. Необратимые повреждения возникают, если устройство работает с неправильными настройками в течение длительного периода времени.

  Некоторые блоки питания снабжены внутренними переключателями для установки параметров входного напряжения. Убедитесь, что вы используете эти переключатели, чтобы получить правильное входное напряжение драйвера.

  Заключительные слова

  Выбор правильного источника питания или драйвера для вашего проекта освещения может быть непростым, но ни в коем случае не сложным. Вам просто нужно учитывать несколько факторов при подключении низковольтных полос к соответствующему трансформатору.

  Источник питания вашей светодиодной ленты может влиять на ее яркость, общую производительность и срок службы. В сочетании с подходящим блоком питания вы можете быть уверены, что ваши полоски будут работать наилучшим образом.

  Вы ищете высококачественные драйверы светодиодов для своего проекта? Ознакомьтесь с нашим выбором здесь, в Myledy. Мы работаем уже почти десять лет и предлагаем светодиодные ленты для любого проекта, включая соответствующие адаптеры для обеспечения максимальной функциональности.

  Подпишитесь на нашу рассылку

  О Myledy

  Привет, приятно познакомиться! Я Myledy — фабрика светодиодных лент, основанная в 2003 году.

  С ростом я стал профессиональным производителем светодиодных лент и поставлял продукцию ряду всемирно известных брендов освещения.

  Теперь я хотел бы поделиться с вами нашими знаниями и опытом в области светодиодных лент, чтобы вместе улучшить уровень светодиодного освещения.

  Последние сообщения

  Запрос сейчас!

  Имя

  Эл. адрес

  Твое сообщение…

  Хотите высококачественное светодиодное освещение?

  Имя

  Эл. адрес

  Сообщение

  Концентрация, профессионализм, совершенство и верность
  Только на светодиодной ленте

  • Тел.: 0086-755-27908940
  • Электронная почта: [электронная почта защищена]

  Фейсбук

  Твиттер

  YouTube

  Скайп

  Линкедин

  Светодиодная лента

  Светодиодный профиль

  Быстрый доступ

  MYLEDY Регистрационный № 440306112027385 | © Copyright 2003-2021.
