Опрессовка является важным этапом при создании или эксплуатации системы отопления как для многоквартирных, частных домов, так и для зданий другого назначения. Главная задача опрессовки — испытать качество сборки труб, а именно, оценить, насколько готовы к работе и герметичны все соединения, а также обнаружить дефекты, не выявленные при первичном осмотре, и устранить их.

По завершении всех мероприятий, в качестве документального подтверждения того, что система отопления готова к зимнему сезону, в обязательном порядке составляется акт опрессовки.

Процесс опрессовки проводится не единожды, а в следующих ситуациях:

  • перед тем, как начнется отопительный сезон;
  • после того, как смонтирована новая схема отопления;
  • после ремонта или реконструкции всей системы в целом или любого из ее отрезков;
  • после окончания любых строительных работ в здании.

Опрессовка и ее виды

Что такое опрессовка систем отопления вообще? Это процесс испытания схем подачи тепла путем повышения давления в трубах, при помощи нагнетания воды или воздуха. Исходя из этого, различают:

  • гидравлические испытания или гидроопрессовку, которая проводится при помощи гидронасосов, подающих в трубы воду, и позволяет получить информацию о прочности системы.
  • пневмоопресовку, которая показывает герметичность всех соединений системы в целом и проводится с использованием ручных или электрических пневмонасосов, нагнетающих в трубы воздух.

Из этих двух видов, наиболее опасным является пневмоиспытание и это стоит принять во внимание, так как, если в системе отопления присутствуют любые повреждения, нагнетаемый воздух не просто быстро выйдет, но способен устроить порывы. Поэтому специалисты рекомендуют не превышать давление больше 0, 15 мПа.

При гидроопрессовке в соответствии с техническими нормами нагнетаемое давление можно повышать на 20-30% больше рабочего и эта цифра фиксируется в акте гидравлического испытания систем отопления, при пневмоопрессовке на 40-50%.

Последовательность процесса опрессовки

Весь процесс опрессовки планируется заранее. Документально это выражается в составлении программы опрессовки, которая должна включать:

  • наряд-допуск за подписью ответственного лица предприятия, обслуживающего теплосеть;
  • схему участков тепловой сети, которые будут подвержены проверке с обозначением мест выпуска давления;
  • пофамильный список сотрудников, которые будут проводить испытания, ответственное лицо в том числе;
  • схему рассредоточения сотрудников на проверяемом участке и средства связи между ними;
  • методику осуществления испытания и обработки выходных данных.

Перед запуском насоса проводят предварительную визуальную проверку соединений и состояние запорных вентилей, а также ставят заглушки для изоляции системы отопления от труб водоснабжения. Далее по процедуре отключают котел с расширительным баком, совершают промывку труб (один раз в 4-6 лет) от отложений разного рода или мусора. Промывку необходимо делать регулярно, так как у «заросших» изнутри труб падает теплопроводность. Промывка может производиться разными способами. Здесь учитываются технические параметры системы отопления.

При гидроопрессовке подготовленная система (то есть после промывки) заполняется теплоносителем – водой, затем к сливному крану подключается компрессор. Давление повышают до установленного значения и ведут наблюдение за показателями манометра. Если система отопления не имеет слабых мест, которые тут же порвутся, манометр не покажет каких-либо существенных колебаний давления. Если он показывает сильное падение давление, то однозначно нужно искать протечку. Хорошо, что это нетрудно.

При пневмоопрессовке пользуются пневмонасосом. Для обнаружения дефектов соединений рекомендуется обработать их перед проверкой мыльным раствором. Насос подцепляется к системе отопления и нагнетает внутрь труб воздух. Дальнейшие действия те же, что и в первом случае. И не стоит забывать о технике безопасности.

Если в процессе испытания в системе отопления были обнаружены негерметичные соединения или порывы, их устраняют и проводят проверку вновь. Эта процедура может повторяться и не один раз, пока система не станет полностью герметичной. Обычно этот процесс проводят специалисты государственных или частных организаций, имеющие доступ, знания и навыки, способные соблюсти всю последовательность процесса и обеспечить безопасность. После этого можно переходить к составлению акта опрессовки.

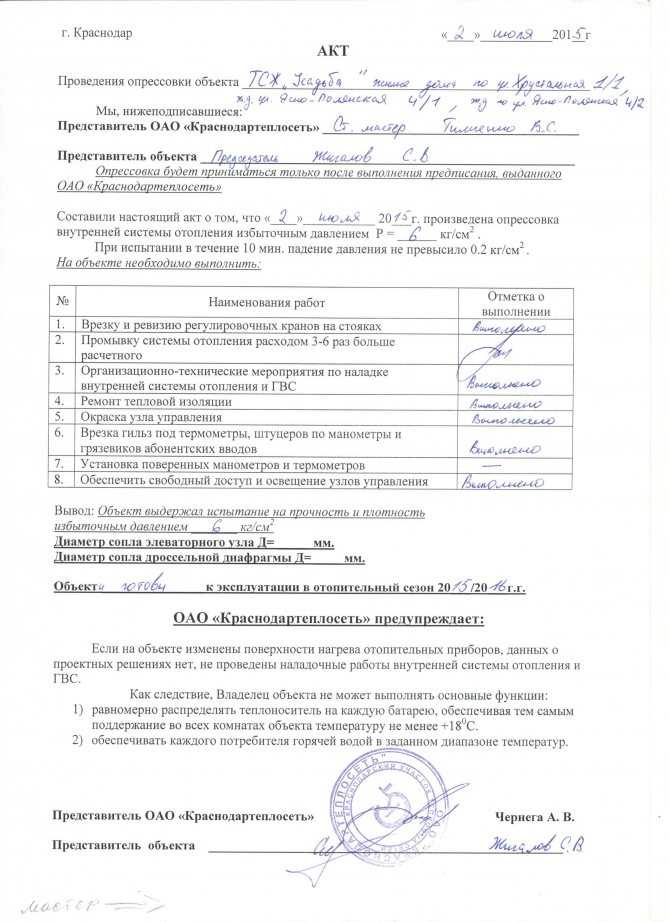

Что такое акт опрессовки, зачем он нужен

Акт опрессовки — документ, имеющий юридическую силу. Он является официальным доказательством того, что:

  • все испытания проводились по программе, составленной инженером теплоснабжения в соответствии с нормативами, и сделаны в полном объеме;
  • система отопления или ее участок герметичны, работоспособны и готовы к эксплуатации;
  • если во время отопительного сезона случится авария, ответственность ляжет на одну из сторон (или на обеих), которая будет возмещать ущерб.

В бланке акта имеется несколько пунктов, которые следует заполнять максимально точно и полно. А именно:

  • название объекта (дома, участка), где проводилась проверка;
  • время и дата опрессовки;
  • тестируемый участок (например, тепломагистраль или узел)
  • приборы, с помощью которых была испытана система;
  • результаты визуального осмотра швов, соединений, кранов;
  • значение величины рабочего давления и нагрузки на систему отопления, продолжительность нагрузки;
  • значения, показанные манометром в конце проверки;
  • показатели величины падения давления;
  • данные об устранении дефектов и протечек;
  • заключение о готовности системы к эксплуатации;
  • подписи ответственных сторон.

Бланки акта гидравлического испытания могут незначительно отличаться от бланков пневматической опрессовки. При его выборе можно ориентироваться на СНиП 3.05.04-85.

Акт должен быть подписан в тот же день, когда проводилось тестирование системы отопления. Акт визируют ответственные лица от организации, проводившей испытания, от организации, осуществляющей технадзор, и от управляющей организации.
