Байпас статический: Что такое байпас, и какова его функция в ИБП?

Содержание

что это такое, функции и принцип работы, какие бывают виды

5 мая 2021

ИБП для обеспечения автономной работы ответственных потребителей, должен иметь определённые опции, которые повышают надёжность всей системы электропитания. Одной из таких опций является байпас.

В нашей статье мы поговорим о нём подробнее и, в частности, рассмотрим принцип работы и назначение байпаса, а также основные виды байпаса и область их применения.

Содержание

Что такое байпас ИБП и для чего он нужен?

Байпас (англ. bypass – обход) является одним из режимов работы источника бесперебойного питания. Его особенность в том, что электроснабжение подключенных приборов выполняется в обход силовой части устройства, то есть напрямую от внешней электросети. Данный режим обеспечивается либо внутренним блоком ИБП, либо внешним модулем, который при подключении к «бесперебойнику» создаёт идущую мимо него цепь.

Основная функция байпаса – поддержание работоспособности нагрузки при нештатных ситуациях в работе ИБП (поломка, перегрев, перегрузка), а также при проведении его настройки, обслуживания или ремонта. Кроме того, в некоторых моделях ИБП с помощью байпаса можно экономить электроэнергию – в случае удовлетворительного качества входного напряжения нагрузка переводится на питание от внешней сети (по цепи байпаса), что снижает потери электроэнергии на компонентах силовой части. Такой режим называют «ECO» или «экономичный».

Обратите внимание!
В режиме «байпас» подключенные к ИБП электроприборы могут быть не защищены как от воздействия некачественного сетевого напряжения, так и от полного отключения электроэнергии (наличие/отсутствие защиты зависит от типа байпаса и алгоритма работы конкретного «бесперебойника»).

Виды байпаса ИБП

У большинства ИБП малой и средней мощности байпас является внутренним блоком. Аналогичный блок присутствует и у более мощных моделей, которые также поддерживают подключение внешних шкафов или модулей байпаса. Отметим, что внутренний блок позволяет пустить напряжение только в обход силовой части ИБП, а внешний шкаф или модуль способен полностью обесточить устройство, в том числе снять напряжение с его входных и выходных клемм (электроснабжение нагрузки при этом не будет прервано).

Кроме исполнения (внутреннее и внешнее), байпасы различаются способами коммутации и назначением:

Вид байпаса Описание
Механический Активация обходной цепи ИБП выполняется за счет рубильника, переключателя, контактора или других механических элементов. Как правило, механический способ предполагает ручной перевод ИБП в режим байпас.
Электронный или статический Переключение на обходную цепь ИБП осуществляется с помощью электронных ключей. Их коммутация может выполняться как автоматически устройством (в случае нештатной ситуации), так и пользователем (локально через панель управления или удаленно через соответствующие интерфейсы).

Обратите внимание!
Большинство моделей ИБП имеют электронный автоматический байпас, который управляется внутренним контроллером и активируется без помощи пользователя, например, при перегрузке.

Сервисный Представляет собой внешний блок, имеющий в большинстве случаев механический коммутатор. Хотя встречаются и электронные модели с кнопочным или сенсорным управлением. Данный вид байпаса называется сервисным, так как позволяет безразрывно переключить питание нагрузки на сеть для выполнения сервисного обслуживания или ремонта ИБП (напряжение не будет даже на входных и выходных клеммах устройства).

Байпас в разных типах ИБП

Рассмотрим, какую специфику работы имеет режим «байпас» в разных типах ИБП:

Тип ИБП Описание
Резервные ИБП (off-line) Байпас не используется из-за того, что при нахождении входного напряжения в допустимых пределах устройства и так питают нагрузку напрямую от сети, не осуществляя какой-либо коррекции её параметров (переход на аккумуляторы происходит при выходе напряжения из допустимых пределов).
Линейно-интерактивные ИБП
(line-interactive)
Бюджетные модели не имеют байпаса, так как работают по схожему с off-line ИБП принципу: допустимое сетевое напряжение передается на нагрузку (тут правда возможна его небольшая коррекция), недопустимое – вызывает переход на батареи. Рассчитанные на использование в корпоративном секторе более дорогие модели могут комплектоваться ручным байпасом.
ИБП двойного преобразования
(on-line)
Электронный автоматический байпас является обязательным внутренним блоком. Это объясняется тем, что перегрузка или неисправность преобразователей силовой схемы не должна приводить к обесточиванию нагрузки. Некоторые модели обеспечены комбинированной электронно-механической схемой, состоящей из автоматического и ручного байпаса.

Модельный ряд ИБП производства ГК «Штиль»

Российский производитель систем электропитания «Штиль» предлагает следующие источники бесперебойного питания топологии онлайн:

  • однофазные модели настенного, напольного, стоечного и универсального (напольного/стоечного) исполнения с выходной мощностью 0,25-10 кВА;
  • модели конфигурации 3 в 1 (с трёхфазным входом и однофазным выходом) напольного и стоечного исполнения с выходной мощностью 10-20 кВА;
  • трехфазные модели напольного и шкафного исполнения с выходной мощностью 10-500 кВА.

Все представленные в нашем интернет-магазине устройства функционируют на основе технологии двойного преобразования, за счет которой обеспечивается:

  • стабилизация входного напряжения в диапазоне (90-310 В) с высокой точностью (±2%) и без перехода на работу от аккумуляторов;
  • мгновенное и бесперебойное переключение электропитания нагрузки на аккумуляторы при отключении сети или выходе напряжения за диапазон стабилизации;
  • питание подключенных потребителей напряжением идеальной синусоидальной формы в любом режиме работы.

За счет своих технических особенностей данные ИБП можно применять для самой электрочувствительной нагрузки.

В зависимости от модели ИБП «Штиль» имеют встроенные аккумуляторы или возможность подключения внешних аккумуляторных решений, способных обеспечить нагрузку автономным электроснабжением на длительное время.

Далее остановимся подробнее на типах байпасов, используемых в онлайн ИБП «Штиль».

Байпас в моделях ИБП производства ГК «Штиль»

Модели ИБП производства ГК «Штиль» способны обеспечить бесперебойным питанием, а также защитить от нестабильного сетевого напряжения любую нагрузку, в том числе и критически важную.

Обратите внимание!
Изделия имеют все опции, необходимые для повышения надёжности и производительности системы электропитания. Присутствует и байпас, часть функционала которого у всех моделей схожа, а часть зависит от фазности.

Автоматический и ручной байпас ИБП

Во все однофазные модели ИБП производства ГК «Штиль» встроен электронный автоматический байпас. Он служит для безразрывного перевода электроснабжения нагрузки с ИБП на входную сеть и срабатывает в случае поломки силовой части либо при перегрузке/перегреве устройства. Отметим, что после автоматического перехода на байпас ИБП продолжит контролировать сеть и будет обесточивать нагрузку при выходе питающего напряжения из определенных границ.

Возможен и принудительный перевод на байпас, выполняемый либо с помощью клавиатуры и меню ЖК-дисплея, либо через ПО удаленного мониторинга.

Обратите внимание!
В случае принудительного перевода на байпас, устройство не осуществляет защиту от повышенного и пониженного сетевого напряжения.

В трехфазных ИБП «Штиль» кроме автоматического электронного байпаса присутствует и ручной байпас. Он позволяет переключать нагрузку на сеть на время сервисного обслуживания «бесперебойника», проводить которое можно без перерыва в электропитании потребителей.

ECO-режим ИБП

Во всех ИБП «Штиль» доступен режим ECO, позволяющий экономить электроэнергию в условиях нормального электроснабжения. После его активации устройство питает нагрузку через цепь электронного байпаса и при этом осуществляет постоянный контроль параметров входной сети. В случае их выхода за установленный диапазон (настраивается в пределах ± 5-25% от номинальных 220/230 В), ИБП моментально переходит на работу через силовую часть и начинает стабилизировать напряжение.

Обратите внимание!
В режиме «ECO» КПД источников бесперебойного питания Штиль доходит до 99%.

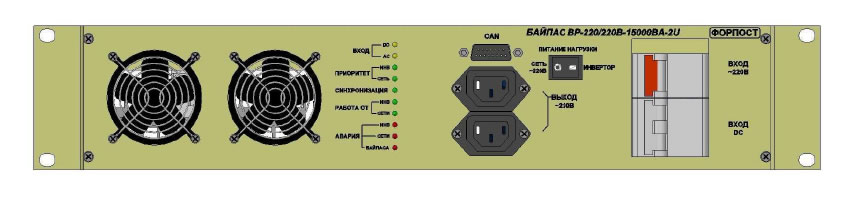

Внешний байпас ИБП

ГК «Штиль» выпускает широкую линейку модулей и шкафов внешнего байпаса, рассчитанных на совместное использование с однофазными и трехфазными ИБП. Данное оборудование позволяет вручную безразрывно переключать электроприборы с выхода ИБП на входную сеть и выполнять настройки, сервисное обслуживание или полную замену «бесперебойника» без прекращения питания потребителей.

Что такое схема байпас (Bypass) – обход

Байпас. Bypass. Обход.

Bypass (By-pass) – англ.



Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства.

Переход устройства в режим байпас может выполняться автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или при возникновении внутренних неисправностей. Таким образом, нагрузка защищается не только от сбоев в питающей электросети, но и от неполадок в самом ИБП. Возможность ручного перевода устройства в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.


ИБП в нормальном режиме работы
ИБП в режиме байпас



Байпасы можно разделить на внутренние (технологически встроенные в оборудование) и внешние. Основные типы встроенных байпасов: статический (симисторный, симисторно-релейный), релейный и ручной (рубильник, автомат).

В системах на базе дизель-генераторных установок (ДГУ) с автоматическими панелями переключения нагрузки (АППН) обычно используются внешние схемы байпас.

Такие устройства, как стабилизаторы напряжения большой мощности также могут иметь встроенные обходные цепи, но чаще всего их байпас выполнен в виде отдельного кабинета, то есть внешнего блока.

В источниках бесперебойного питания (ИБП) используются как внутренние (встроенные) так и внешние схемы байпас. Из встроенных наилучшими характеристиками обладает так называемый статический байпас. У него нулевое время переключения инвертор – байпас и обратно. Статическим байпасом оснащены все ИБП средней мощности (симисорная или симисторно-релейная схема байпас) и большой мощности (симисторная схема байпас). В ИБП малой мощности чаще всего используют релейный байпас. Помимо статического байпас все мощные ИБП и большинство ИБП средней мощности имеют ручной байпас.



По способам исполнения внешние схемы байпас можно разделить на следующие типы:
  • Фирменные заводские шкафы байпас, выпускаемые заводами-изготовителями ИБП, стабилизаторов и др. СБП и поставляемые опционально за дополнительную плату. Такой фирменный шкаф байпас также является неотъемлемой частью параллельной системы ИБП.
  • Стандартные автоматы ввода резерва (АВР) на контакторах или полупроводниках (статические переключатели, статические АВР), а также байпасные шкафы сторонних производителей.
  • Самостоятельно собранные схемы байпас при строгом соблюдении требований завода-изготовителя оборудования.

При этом могут использоваться любые виды коммутационных устройств: рубильники, автоматы, статические переключатели и др.



По скорости переключения схемы байпас можно классифицировать на два основные типа:
  • С нулевым временем переключения.
  • С ненулевым времененм переключения.



По степени защиты от обратного напряжения схемы байпас бывают следующих видов:
  • «Безопасный» байпас – для включения которого и перехода обратно состояние (режим работы) основного оборудования СБП не имеет значения.
  • «Опасный» байпас – для включения которого и возврата обратно необходим строгий контроль режима работы основного оборудования СБП. В этом случае существует опасность выхода оборудования из строя при неквалифицированных действиях персонала (пониженная «дуракоустойчивость»). Такой байпас характерен для промышленных систем с нулевым временем переключения.



По наличию гальванической развязки вход/выход схемы Bypass можно существуют следующие типы:
  • Байпас с гальванической изоляцией между входом и выходом.
  • Байпас без гальванической изоляции.



По фазности (по количеству полюсов)
  • 1п (однополюсный) – 1-фазный
  • 2п (двухполюсный) – 1-фаза + нейтраль
  • 3п (трехполюсный) – 3-фазный
  • 4п (четырехполюсный) – 3-фазы + нейтраль

См. также раздел «ИБП трехфазный».



Внимание!

Во избежании аварии, установка, сборка, эксплуатация систем Bypass должна производиться авторизованным персоналом при строгом соблюдении требований завода-производителя основного оборудования СБП (ИБП, ДГУ, стабилизатор напряжения и др.) с учетом специфики их работы. Необходимо также соблюдать нормативы местных требований (ПУЭ).



Дополнительные материалы для специалистов: статья «Схемы байпас: основные типы и сферы их применения»

Добавить комментарий

Статический переключатель байпаса VS Ручной переключатель байпаса

Статический переключатель байпаса VS Ручной переключатель байпаса



  • Индустрия центров обработки данных

  • Инверторная промышленность

  • Ссылки на проекты

  • Горячие новости

  • Голос отрасли

  • Инфраструктура центра обработки данных

  • Фотоэлектрический инвертор и аккумулирование энергии

  • Решение для центра обработки данных

  • Инверторная промышленность

  • Глобальная система обслуживания

  • Зона загрузки

  • Выставки и Новости

  • Услуги OEM/ODM

  • Регулярные отчеты

  • Адреса и контакты

  • Миссия

  • Войти в систему

  • КСТАР Введение

  • Политика конфиденциальности

Главная >
вопросы и ответы

Статический переключатель байпаса VS Ручной переключатель байпаса

01. 09.2021



Руководство по обходным переключателям ИБП: как они работают?

Поиск

Моя тележка



Переключатель байпаса ИБП является необязательным дополнением к системе бесперебойного питания , которая, хотя и не является неотъемлемой частью работы ИБП, определенно полезна в случае технического обслуживания или ремонта. Основными элементами, которые вам нужны для защиты в случае сбоя питания, являются ИБП и батарея для подачи питания, при стандартной работе этого должно быть все, что требуется. Однако, если есть неисправность или вам нужно снять блок для ремонта, переключатель байпаса обеспечивает непрерывность питания в случае отказа.

Ассортимент байпасов ИБП можно найти здесь

Свяжитесь с нами

Синхронизация байпаса ИБП

Как узнать, есть ли у моего ИБП байпас?

Если ваша система поставляется со статическим переключателем ИБП , он будет четко обозначен в описании продукта. Обычно он входит в стандартную комплектацию ИБП, подключенного к сети, но в этом стоит убедиться.

Выключатель сервисного байпаса внешнего типа в большинстве случаев необходимо покупать отдельно и устанавливать один из наших техников. Если ваши электрические системы являются критически важными, например, в производстве или здравоохранении, мы, вероятно, посоветуем установить внешний выключатель при первой покупке системы ИБП и выбрать продукт, который лучше всего подходит для ваших нужд.





Насколько важен обходной переключатель ИБП?

Наша сила заключается в нашей способности работать с вами, чтобы определить ваши точные потребности в защите электропитания как в настоящее время, так и в будущем, а затем создать индивидуальное решение, соответствующее вашим потребностям и вашей стратегии электропитания в будущем. Как клиент UPS Systems, вы можете быть уверены в высочайшем уровне обслуживания во время планирования, установки и ввода в эксплуатацию вашего проекта, а также в самом высоком уровне послепродажного обслуживания.

Чтобы получить помощь и помощь по всем вашим требованиям к питанию в режиме ожидания, пожалуйста, свяжитесь с нами по телефону или через нашу контактную форму онлайн.

Байпас ИБП Часто задаваемые вопросы (FAQ)

Что такое статический байпас?

Статический байпас — это линия, которая эффективно соединяет входное питание с выходным и продолжает поддерживать нагрузку, минуя систему ИБП.

Как работает обходной переключатель ИБП?

Переключатели статического байпаса ИБП позволяют обойти нормальную нормальную работу ИБП в случае перегрузки или неисправности. Правильно спроектированная система должна позволять выполнять это без потери мощности нагрузки.

Что такое режим обхода ИБП?

Режим обхода ИБП — это когда вы переключаете цепь с прохождения через ИБП на обход или обход его. Переключатель ручного байпаса используется для отключения системы ИБП от цепи для обслуживания или технического обслуживания, или если она больше не работает должным образом. Автоматический переключатель работает так же, как и ручной, но также автоматически переключает нагрузку ИБП на питание от сети, если ИБП испытывает внутреннюю неисправность.

Что такое обходной переключатель в инверторе?

Поскольку статический инвертор является более специализированной версией системы ИБП, он работает так же: переключатель байпаса позволяет обойти систему статического инвертора в случае возникновения проблемы или необходимости обслуживания.

Что такое THDi ИБП?

Общее гармоническое искажение (THDi) представляет собой измерение гармонического искажения и представляет собой отношение суммы мощностей всех гармонических составляющих к мощности основной частоты. THDi также используется для характеристики качества электроэнергии систем электроснабжения и линейности аудиосистем.

Схема подключения обходного переключателя ИБП

Сколько существует типов обходных переключателей?

Существует два основных типа переключателей байпаса, выполняющих схожие, но разные функции. Это переключатель статического байпаса и внешний переключатель сервисного байпаса.

  • Статический байпас используется для обеспечения отказоустойчивости инвертора; если инвертор выйдет из строя, нагрузка автоматически переключится на питание от сети, что обеспечит постоянную мощность. Этот переключатель устанавливается почти на все онлайн-системы ИБП в качестве дополнительной меры безопасности, обеспечивающей непрерывное питание.

Они почти всегда являются частью внутренней схемы ИБП с внешним переключателем на случай, если вам нужно будет активировать его вручную. Это не идеально для ремонта, так как большая часть ИБП все еще подключена к источнику питания, но это отличный способ защитить инвертор от выхода из строя.

  • Внешний переключатель сервисного байпаса крепится снаружи ИБП и по этой причине иногда называется круговым байпасом. Этот байпас используется для продолжения подачи питания, когда ИБП изолирован и его легко демонтировать для ремонта. Альтернативой является отключение всей сети для удаления ИБП, что для некоторых предприятий может означать простой в течение нескольких часов и стоить им значительных сумм. Кроме того, в маловероятном случае отказа самого ИБП этот переключатель обеспечивает безопасное переключение нагрузки и упрощает снятие и замену блока.
