Байпас для циркуляционного насоса в системе отопления: сборка и установка

Циркуляционный насос является основным элементом наряду с водогрейным котлом, если конструкция системы отопления предполагает наличие принудительной циркуляции. Даже при использовании сил гравитации и естественной циркуляции насос способен улучшить и дополнить показатели системы в лучшую сторону. При установке оборудования, как того требуют правила, обязательно используется байпас для циркуляционного насоса в системе отопления. Его наличие обусловлено целым рядом причин, игнорировать которые попросту не следует.

Содержание

1. Зачем нужен
2. Как собрать
3. Установка

Зачем нужен

Байпас – это перемычка, соединяющая вход и выход одного из элементов отопительного контура, обходной путь, по которому вода может течь, не заходя в радиатор, насос или даже котел.

Для циркуляционного насоса байпас нужен, чтобы:

• исключить из работающего контура насос;
• настраивать производительность контура отопления;
• предотвращать режим холостого хода;
• в любой момент демонтировать оборудование для ремонта или технического обслуживания.

Циркуляционный насос позволяет монтировать трубопровод от котла к радиаторам по произвольным маршрутам, повышает скорость течения теплоносителя, делает его не зависящим от других параметров системы, тем самым повышая теплоотдачу и эффективность. Однако он же делает систему отопления зависимой от электричества.

Если по какой-то причине электричества нет, остается надеяться на блок бесперебойного питания или же переключиться в режим естественной циркуляции, насколько это позволяет конструкция. Только вот насос сам по себе создает сопротивление току теплоносителя в нерабочем состоянии. Байпас как раз и призван разрешить эту проблему.

Для насоса байпас выполнен как продолжение основной трубы от котла к контуру отопления с большим диаметром. В то время как насос подключается параллельно этому участку. Если дать возможность воде течь в обход, то и сопротивления никакого не будет. Для этого на байпасе устанавливается клапан или шаровой вентиль.

Второй момент, когда не обойтись без байпаса – это спуск теплоносителя и наполнение системы вновь. Насос не позволит свободно наполняться трубам и радиаторам жидкостью, создавая препятствие. Результатом может стать образование воздушной пробки, от чего сложно избавиться. Полностью открытый ток по байпасу целиком снимает проблему.

При обустройстве байпаса обязательно монтируются шаровые вентили по входу и выходу насоса, для его быстрого демонтажа. При этом отопление работает в режиме естественной циркуляции, не захолаживая дом.

Последний случай с тонкой настройкой производительности используется достаточно редко. Достаточно установить одну из двух-трех скоростей насоса, чтобы регулировать скорость потока и напор. Однако если на каждом радиаторе имеется свой терморегулятор очень важно предусмотреть защиту насоса. Если все радиаторы перекрыты, и в системе повышается сопротивление току теплоносителя, то байпас спасает от перезагрузки на оборудование, замыкая контур частично на себя.

Как собрать

Байпас для циркуляционного насоса в идеале представляется продолжением обратной трубы, идущей от радиаторов к котлу. Параллельно выбранному участку трубы устанавливается насос, для которого врезаются патрубки. Чтобы предотвратить постоянный ток через байпас, нужна запорная арматура или клапан.

По линии включения насоса устанавливаются:

• шаровой вентиль;
• фильтр грубой очистки;
• насос на соединениях американках;
• шаровой вентиль.

По краям данной сборки устанавливаются колена и патрубки для врезки в основную трубу. Порядок элементов указан согласно направлению тока жидкости, так фильтр должен быть строго перед насосом. Диаметр труб подбирается равный выходному сечению насоса, в то время как для байпаса используется та же труба что и для самой обратки.

Схема сборки байпаса

На участке самого байпаса устанавливается только запорная или регулирующая арматура: шаровой обратный клапан, шаровой или игольчатый вентиль.

Шаровой обратный клапан предпочтительней для организации байпаса циркуляционному насосу. Он действует по принципу золотника. Если насос включен, то шар внутри клапана под воздействием напора перекрывает ток через байпас. Если же насос выключен, то преобладает прямой ток жидкости от котла в обход насоса, и клапан этому не препятствует.

Шаровой вентиль имеет две позиции закрыт/открыт. Устанавливать его в промежуточных положениях запрещено, так как быстро истирается и покрывается осадком поверхность запорного шара, что приводит к порче тефлоновой вставки. Если необходимо тонко настроить пропускную способность байпаса, то предпочтение отдается игольчатому вентилю, только учитывая, что проходное сечение у него существенно меньше, чем у шарового того же размера.

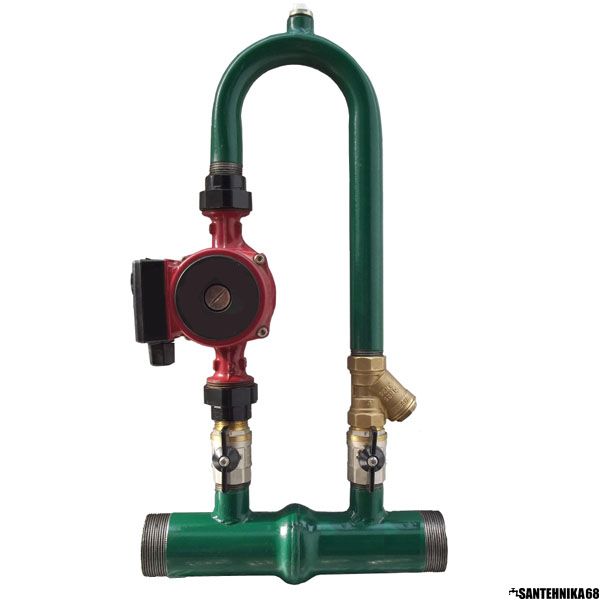

Лучше воспользоваться готовыми решениями. Производятся подготовленные байпасы для циркуляционных насосов. В них уже вмонтированы шаровые клапаны или вентили на общем участке трубы и вся обвязка для насоса, включая фильтр и крепления. Готовый байпас может оказаться куда надежнее по сборке и долговечнее в эксплуатации. Место установки насоса унифицировано, и подходит для любой модели подходящей мощности и пропускной способности. Выбирать предстоит по диаметру основной трубы и производительности.

Установка

Перед установкой следует спустить полностью теплоноситель из системы. Циркуляционный насос с байпасом монтируется на обратной холодной трубе непосредственно возле котла отопления. Это снижает воздействие высоких температур на оборудование.

Необходимо первоначально определить оптимальный вариант включения:

• Для пластиковой трубы лучше использовать разборные соединения по типу американки и подсоединять собранный заранее блок насоса с байпасом. Ветку с насосом подключать с помощью тройников впаянных в основную трубу.
• Для стальных труб вначале ввариваются патрубки для ветки с насосом, а после уже вентиль на байпасе.

Следует учитывать при работе со сваркой, что вентили не переносят перегрева. Особенно шаровые, у которых может деформироваться тефлоновая вставка. Место соединения основной трубы следует дистанцировать от вентиля с помощью протяженных патрубков или штуцеров минимум на 20 см с обеих сторон. Запорная арматура при этом объединяется со штуцерами резьбовыми соединениями.

Ориентировать всю конструкцию надо таким образом, чтобы выходы насоса располагались строго вертикально или горизонтально, а рабочий вал строго горизонтально. Это повысит живучесть оборудования, снизит выработку деталей. Ко всем вентилям должен сохраняться свободный доступ и ничто не должно мешать их перекрытию. Следует предусмотреть запас пространства для простоты демонтажа насоса и других элементов.

Зачем нужен и как установить байпас для циркуляционного насоса

Система отопления с принудительной циркуляцией — сложная конструкция, функционирование которой зависит от каждой из её составляющих. Одним из узлов, обеспечивающих тепло в доме, является циркуляционный насос (нагнетатель). При монтаже в обязательном порядке устанавливается так называемый байпас для циркуляционного насоса, наличие которого в системе обусловлено одновременно несколькими причинами.

Зачем нужен байпас

В сущности, байпас — простая перемычка, которая предоставляет теплоносителю возможность свободно течь в обход какого-либо оборудования. Если говорить конкретно о циркуляционном насосе, то такое устройство позволяет:

• исключить аппарат из теплонесущего контура;
• предотвратить холостой ход двигателя;
• производить тонкую настройку отопления;
• ремонтировать оборудование или проводить сервисное обслуживание без необходимости отключения отопления.

Основные достоинства системы с циркуляционным нагнетателем — это повышенная скорость течения воды и, до некоторой степени, игнорирование сопротивляемости рабочего контура. Но в то же время, такая схема не может работать без электричества.

Более того, при вынужденном переходе на естественную циркуляцию, насос будет создавать дополнительное сопротивление току воды. Такое может произойти, если ему понадобится срочный ремонт. Чтобы это сопротивление убрать, и нужен байпас.

Также байпас необходим в ситуациях, когда надо произвести спуск или наполнение системы теплоносителем. В этом случае нагнетатель будет препятствием на пути воды, и может создать воздушную пробку. Байпас же обеспечит свободный ток жидкости, избавляя от проблемы.

Наконец, при настройке производительности он берёт на себя часть нагрузки, таким образом защищая насос. Настраивать систему приходится не часто, но дополнительная страховка не помешает никогда.

Сборка байпаса

Байпас представляет собой участок основного трубопровода между котлом отопления и рабочим контуром. На этом участке прямого тока устанавливается шаровый клапан, который при включении нагнетателя перекрывает движение теплоносителя. Менее практичное решение — запорный кран, нормальное положение которого при работающей системе — закрытое.

Насос же устанавливается параллельно, посредством двух отводов, врезанный в основную трубу и направленных навстречу друг другу. Для крепления следует использовать быстроразъёмные фитинги типа «американка», что позволит в случае необходимости быстро демонтировать его. По ходу движения жидкости перед нагнетателем устанавливается фильтр грубой очистки, а с обеих сторон эта конструкция ограничивается отсекающими кранами. Диаметр патрубков должен соответствовать входному и выходному отверстиям насоса.

Часто лучшее решение — купить готовый байпас в сборе. Производимые для насосов различного диаметра, они уже оснащены всей необходимой запорной арматурой и фильтром. Всё, что необходимо сделать —вмонтировать его в нужный участок системы отопления и установить насос. Ключевым параметром выступает при этом расстояние между фитингами. Для самого распространенного типа циркуляционных насосов оно составляет 110 мм.

Монтаж байпаса

В первую очередь надо определиться с правильным местом для установки циркуляционного нагнетателя. Место должно быть выбрано так, чтобы имелся простор для удобного ремонта и демонтажа элементов узла. Также необходимо продумать расположение всех вентилей и кранов — к ним должен быть свободный доступ.

При двухтрубной системе отопления циркуляционный насос врезается в обратный контур теплоносителя — это снижает вероятность перегрева.

Алгоритм сборки байпаса различается в зависимости от материала, из которого изготовлены трубы:

• Если трубы пластиковые, то узел насоса собирается сразу, после чего подключается к трубопроводу посредством впаянных тройников.
• Если трубы металлические, следует вначале приварить отводные патрубки для блока насоса, а затем устанавливать вентиль байпаса.

Ни в коем случае нельзя допускать перегрева запорной арматуры из-за сварки — это негативно отразится на её качествах. К примеру, тефлоновая вставка шарового крана может деформироваться. Поэтому место сварного соединения должно быть удалено от кранов и клапанов как минимум на 20 сантиметров.

Что такое байпасная перекачка? — Определение из Trenchlesspedia

Что означает байпасная перекачка?

Обходная перекачка – перекачка сточных вод вокруг участка канализационной линии по трубе или каналу, специально предназначенному для этой цели.

Байпас позволяет отремонтировать или заменить секцию канализации без грязной утечки на общественную или частную собственность и без нарушения потока воды или сточных вод в этом районе во время проведения ремонта.

Байпасная откачка может быть необходима для проектов, требующих вскрытия канализационных линий для местного механического ремонта.

Advertisement

Trenchlesspedia Объясняет обходную откачку

Есть два элемента обходной откачки: водный путь — либо траншея, либо труба. Нормальный поток прерывается; он перенаправляется на новый путь, который обходит поврежденную область и возвращается к своему обычному пути после того, как поток проходит поврежденную область.

Поток может быть перекрыт при установке или строительстве байпаса; как только байпас будет установлен, насос будет использоваться для управления потоком воды или сточных вод через байпас.

Реклама

Поделись этим термином

Связанные термины

• Санитарная канализация
• Водопровод
• Водоток
• Механический точечный ремонт
• Восстановление трубы

• Бестраншейная реабилитация
• Восстановление канализации
• Байпас
• Байпасная заглушка
• Заглушки с байпасом для больших потоков

Похожие материалы

• 4 распространенные причины бестраншейной реабилитации в вашем районе
• Бестраншейная прокладка инженерных сетей и портов доступа в городских районах
• Сложный мир канализационных сетей
• Как устроена канализация
• Объяснение производительности и расхода шламового насоса: определение производительности шламового насоса в соответствии с условиями проекта
• Бестраншейный ремонт и очистка канализации 101

Метки

Механический точечный ремонтРемонт канализацииБетраншейная реабилитация

Актуальные статьи

Бестраншейное строительство

Понимание 4 этапов исследования места

Бестраншейная реабилитация

5 лучших способов соединения труб, на которые всегда можно положиться

Бестраншейное строительство

Все, что вам нужно знать о подъеме труб

Бестраншейная реабилитация

Как узнать, есть ли в вашем доме асбестоцементные трубы

Как и когда используется байпасная перекачка?

Кристал Нанан

| Последнее обновление: 7 октября 2020 г.

Старение канализационных трубопроводов вызывает растущую озабоченность во многих муниципалитетах. Эта проблема привела к активизации деятельности, направленной на реконструкцию или реабилитацию существующей канализационной инфраструктуры.

Однако часто необходимо, чтобы существующие канализационные системы оставались в рабочем состоянии во время текущих строительных работ. Чтобы достичь этого, подрядчики в значительной степени полагаются на байпасные насосные системы во время ремонта линий и восстановления канализационных сетей.

Обходная перекачка предполагает использование системы насосов и трубопроводов для отвода потоков в обход существующей инфраструктуры. Назначение байпасной откачки – обеспечение бесперебойного обслуживания потребителей во время выполнения работ на участке канализационной магистрали.

Хотя этот метод обычно используется в канализационных сетях, его также можно использовать в других системах, таких как водопровод и насосные станции.

Первый шаг к обходу перекачки — перекрыть потоки вблизи рабочей зоны. Это достигается с помощью временных заглушек. Эти заглушки размещаются вверх и вниз по течению; таким образом, изолируя рассматриваемую область.

Следующий шаг к перекачиванию в обход включает установку насосов и обводных линий для перенаправления входящих потоков вокруг рабочей зоны. На этом этапе должны быть известны длина байпасной линии и ожидаемая производительность, чтобы обеспечить правильный выбор байпасного насоса.

Кроме того, в насосной системе принято предусматривать некоторую избыточность, чтобы в случае выхода из строя одного из насосов можно было поддерживать перепускные потоки. После завершения работ насосы убираются, и поток восстанавливается на прежнем пути.

Хотя байпасная перекачка необходима, одним из ее основных недостатков является то, что в некоторых ситуациях может потребоваться прокладка байпасных линий над землей. В этом случае перед монтажными или реабилитационными работами может потребоваться консультация с муниципальными корпорациями, жителями и другими затронутыми сторонами.
