Армстронг технология монтажа: Монтаж потолка армстронг: схема установки — инструкция, видео

Содержание

Монтаж потолка армстронг: схема установки — инструкция, видео

Монтаж потолка Армстронг, видео-инструкция по установке

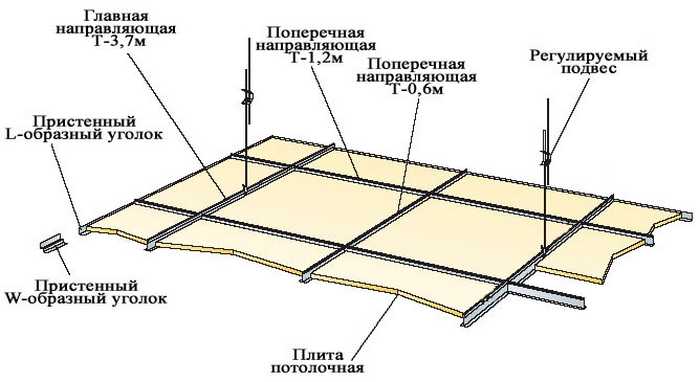

Схема установки потолка армстронг

  • 1. Плита потолочная 600х600мм
  • 2. Рейка 0,6м
  • 3. Несущая рейка 3,7м
  • 4. Рейка 1,2м
  • 5. Пружинный зажим подвеса
  • 5а. Тяга подвеса с крючком
  • 5б. Тяга подвеса с ушком
  • 6. Угловой профиль 3,0м
  • 7. Дюбель-гвоздь/анкер
  • 8. Дюбель крепления углового профиля

Порядок установки потолка армстронг

Монтаж подвесного потолка армстронг можно условно разделить на несколько основных этапов:

I. Установка пристенного уголка (углового профиля)

Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5м.

II. Установка несущих направляющих и пружинных подвесов

Несущие рейки длиной 3,6м или 3,7м устанавливаются с шагом 1,2м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. При недостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

Одновременно с установкой несущих реек устанавливаются пружинные подвесы. Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке. Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2м друг от друга и не более 0,6м от стены.

III.

Установка поперечных реек каркаса

Поперечные рейки 1,2м устанавливаются перпендикулярно несущим рейкам 3,6м с шагом 0,6м от одной из стен и между собой.

Поперечные рейки 0,6м устанавливаются перпендикулярно рейкам 1,2м, т.е. параллельно несущим рейкам 3,6м с шагом 1,2м друг от друга.

IV. Установка растровых светильников

Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600мм, то к этому этапу приступаем сразу после установки реек 0,6м, т.е. после окончания сборки обрешетки потолка. Помним, что подвесной потолок не является несущей конструкцией, поэтому встраиваемые светильники устанавливаются на дополнительные подвесы.

V. Установка потолочных плит

На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600мм. Подрезка минволокнистых плит вдоль стен для получения фрагментов необходимого размера обычно осуществляется строительным или канцелярским ножом.

Калькулятор потолка армстронг

Монтаж потолка Армстронг — технология монтажа

Как Выполнить монтаж потолка Armstrong

Сейчас немного найдется тех, кто будет отрицать популярность подвесных потолков. Причем, касается это не одних лишь классических потолочных систем из листов гипсокартона, а и реечных конструкций и, тем более, потолков Armstrong. Именно по этой причине здесь будут рассмотрены вопросы, касающиеся установки потолочных систем Armstrong своими руками. Безусловно, лучше самостоятельно изучить несложную технологию монтажа, чем платить за услуги сторонним мастерам.

Конструкция потолочной системы Армстронг

Чтобы полностью разобраться в особенностях установки этих популярных подвесных потолков, вначале необходимо понять, что в принципе представляет собой потолок Armstrong.

Потолочные системы типа «Армстронг» — это один из видов подвесных потолков. Это означает, что металлический каркас будущей конструкции закрепляется на перекрытии потолка, на заданной заранее высоте. После на каркас устанавливаются основные элементы подвесной системы.

По своей конструкции подвесные системы Armstrong можно отнести к потолкам, имеющим открытый профиль. То есть, элементы каркаса не маскируются за обшивкой, а располагаются снаружи, и становятся интерьерным декором всего потолочного пространства.

Основным элементом потолков Armstrong выступают плиты из минерального волокна, которые также носят название – кассеты. Для потолочных систем Armstrong выпускаются кассеты в 2-ух типоразмерах:

  • Прямоугольники – 600*1200 мм
  • Квадраты – 600*600 мм

Кассеты могут быть изготовлены, как из стандартного материала, так и с влагостойкими свойствами.

Рекомендация! Если Вы недовольны внешним видом плит для потолочной конструкции, можно всегда задекорировать их наружную поверхность разными способами (покраска, нанесение аппликаций, оклейка тканью и пр.).

Почему потолки Армстронг так популярны?

Потолочные системы Armstrong традиционно устанавливают в офисных помещениях, промышленных и общественных зданиях. Но, проявив немного фантазии, и правильно подобрав потолочные плиты с гармоничной текстурой и узором, можно смело монтировать потолок Армстронг в любом жилом помещении. При этом потолочная конструкция не только будет смотреться достойно, а и великолепно выполнять нужные функции:

— Потолочная система Armstrong аналогично иным подвесным потолкам, идеально скрывает дефекты и неровности перекрытия потолка, а кроме того, маскирует инженерные коммуникации, например, электропровода.

— Схема установки потолка Armstrong предоставляет возможность вмонтирования встроенных светильников, элементов системы пожаротушения, вентиляционных решеток и пр.

Некоторые виды потолочных систем Armstrong имеют повышенные характеристики звукоизоляции. Также производятся плиты из негорючих материалов, что позволяет намного улучшить пожарную безопасность в помещении. При этом потолочная система отличается довольно несложным и понятным монтажом. Поэтому разобраться с ее установкой сможет даже непрофессионал или мастер-новичок.

Анализ технологии установки потолочных систем Armstrong.

Какие материалы и инструменты понадобятся для успешного монтажа потолка Армстронг?

Вначале приобретаются комплектующие самой конструкции потолка:

  • каркасный профиль,
  • кассеты потолочные Armstrong,
  • пружинные подвесы,
  • встраиваемые осветительные приборы.

Важно! Иногда для установки каркаса применяются не подвесы, а обычная проволока из стали толщиной 2 и более миллиметров. Однако специалисты советуют использовать подобную замену лишь в крайних случаях, когда, к примеру, потолок опускается на большое расстояние от потолочного основания, и просто не хватает длины стандартного подвеса.

Объем закупки материала непосредственно зависит от площади потолочного перекрытия, и рассчитывается, как правило, без затруднений. Что касается металлических профилей, то, к примеру, на потолок площадью 10 м2 вполне хватает пары несущих алюминиевых профилей и штук 15-17 поперечных.

Помимо того понадобятся:

  • Шуруповерт.
  • Ножницы для резки металла.
  • Перфоратор.
  • Крепеж.
  • Уровень.
  • Дисковая (в идеале) пила по металлу.
  • Плоскогубцы и молоток.

В принципе, это обычный набор инструментов каждого хорошего мастера.

Подготовка к установке

Вначале, согласно инструкции по монтажу потолков Армстронг, выполняется разметка потолка. Она включает разметку перекрытия под крепеж, а также определение высоты установки потолочной системы. Чтобы выверить высоту будущего потолка, используется лазерный уровень, с помощью которого, по всему периметру стен проводится базовая линия. Она, как раз и определяет, на каком расстоянии от потолочного основания будет располагаться потолок Armstrong. Расстояние от потолочного основания берется, исходя из интерьера помещения и практических соображений (к примеру, размеры встраиваемых светильников или же наличие инженерных коммуникаций, идущих по потолку).

После того, как высота определена, выполняется разметка потолочного перекрытия. Для этого наносятся разметочные линии ,в зависимости от выбранного размера плит и технических характеристик каркаса. Делаются отметки в местах, где будут располагаться подвесы.

Как видно, сложности в нанесении разметки потолочного основания под подвесной потолок Armstrong, нет. Основная задача здесь – не торопиться.

Каркас и сборка потолочной системы

После нанесения разметки начинается непосредственно этап фиксации каркаса и монтаж потолка. Технология установки потолочной системы Armstrong включает такие операции:

  • На стенах по горизонтальной линии фиксируются уголки, являющиеся опорой для будущего потолка. Для крепежа берутся дюбели с пластиковыми гильзами.
  • После фиксации уголков начинается процесс установки подвесов. Они крепятся к потолочному основанию аналогичными дюбелями с пластиковыми гильзами, которые вставляются в заранее просверленные отверстия.

Рекомендация! Фиксировать подвесы следует только после монтажа уголков, поскольку крюки подвесов ни при каких условиях не должны находиться ниже базовой линии потолочной системы.

После монтажа подвесов начинается сборка каркаса. Сначала ставятся направляющие профили, которые надежно фиксируются на уголках. После этого направляющие соединяются с поперечными профилями с шагом 60 сантиметров.

Если направляющий профиль меньше стороны потолка, тогда добавляется отрезок от другого профиля, не хватающего размера. Чтобы соединить отрезки профиля применяются специальные замки, специально предназначенные для направляющих.

Итогом работы должен быть жесткий и надежно зафиксированный на стенах и потолочном перекрытии каркас. Последний этап – укладка плиток в ячейки. Все – потолок Армстронг готов!



Вернуться в раздел потолки Armstrong






FRAMEALL Решетка для гипсокартона | Потолочные решения Armstrong — коммерческий

Предварительно спроектированная система подвески потолка из гипсокартона, которая устанавливается в три раза быстрее, чем традиционная направляющая и швеллерная конструкция.

  • Страница данных
  • Техническое руководство
  • Брошюра

  • Очистка и дезинфекция

  • паспорт безопасности

  • Гарантия

  • Технические характеристики

  • CAD-файлы
  • Файлы REVIT
Страница данных
  • Технический паспорт — Крестообразные тройники FRAMEALL 6′ DGS
  • Технический паспорт — FRAMEALL Изогнутые потолки из гипсокартона
  • Технический паспорт — FRAMEALL Плоские потолки из гипсокартона / штукатурки / гипса
  • Технический паспорт — Сборка IIC — Зажим для изоляции от ударов
  • Технический паспорт — Решетчатая система для гипсокартона QUIKSTIX
  • Технический паспорт — QUIKSTIX Locking Pocket Mains
  • Технический паспорт — SIMPLECURVE и угловой молдинг с накаткой (KAM)
  • Спецификация — SIMPLESOFFIT
  • Технический паспорт — Аксессуары для гипсокартона
  • Технический паспорт — переходные молдинги
Техническое руководство
  • Техническое руководство — SIMPLESOFFIT
  • Техническое руководство — подвесные и каркасные плоские потолки
  • Техническое руководство — Подвешивание и обрамление изогнутых потолков
  • Руководство по установке свода в паху
  • Техническое руководство — Решетчатые системы из синтетической штукатурки
  • Техническое руководство — Системы каркаса SHORTSPAN
  • Техническое руководство — Решетчатые системы из штукатурки/гипса
Брошюра
  • Потолочные системы SUSTAIN: создайте лучшее пространство
  • Детали имеют значение: сейсморазведка
  • Сейсмические требования DGS
  • Акустика и Масс Тимбер
  • Детали имеют значение: готовые решения
  • SUSTAIN: Высокоэффективные устойчивые потолочные системы

Подробнее…

Основные характеристики и производительность

  • До 3-х раз быстрее, чем традиционные шпильки и швеллеры
  • Семейство сеток из гипсокартона для плоских и криволинейных конструкций, коридоров, потолков, облаков, переходов и интеграций
  • НОВИНКА – Ребра с накаткой на поперечных тройниках улучшают захват шурупов при укладке доски
  • Повышайте производительность с помощью премиальных функций, таких как профиль PEAKFORM, зажим главной балки SUPERLOCK, обратная кромка SCREWSTOP, зажим для поперечного тройника XL и ребра с накаткой
  • Решения для тяжелонагруженных, огнестойких, сейсмических и внешних условий
  • Совместимость с семейством XAL LENO и Axis Click Lighting
    • Найти торгового представителя XAL LENO
    • Найдите торгового представителя Axis Click
  • Все компоненты решетки толщиной не менее 0,018 дюйма; соответствует ASTM C645
  • 10-летняя ограниченная системная гарантия; 30-летняя ограниченная гарантия на потолочную систему
  • 6-футовое расстояние от сети приводит к экономии средств на 10-15 % за счет уменьшения количества материалов, подвесных проводов и времени установки
  • Упростите установку изогнутого гипсокартона с помощью наших главных балок с предварительно выемками для создания необходимого радиуса
  • Единственный производитель, предлагающий алюминиевые, 100% цинковые и оцинкованные регулирующие и компенсационные швы
