Хорошо известно, что стены из газобетонных блоков требуют усиления стальной арматурой. Вся коробка будущего здания последовательно армируется стальным прутом, и уж тем более, нужно будет ставить мауэрлат на газобетон с армопоясом. Существуют схемы, например, для относительно небольших построек, когда основание будущей крыши можно делать без армирования. Непосредственная укладка мауэрлата на газобетонные блоки без армирования, в принципе, тоже допускается, но подобные ситуации можно считать скорее исключением из правил, чем нормальной практикой, так как риск разрушения опорного ряда под весом крыши достаточно велик.

Для чего нужен армопояс под мауэрлат

Многие специалисты считают, что заменить армирование можно установкой мауэрлата на газобетон из массивного бруса или использовать пакет досок увеличенной толщины. Насколько удачной получится подобная замена, оценить сложно, поэтому большинство мастеров и проектировщиков предпочитают не рисковать и использовать полноценный армопояс из стального прута.

Конструктивно мауэрлат представляет собой толстую доску или брус, выкладываемый на горизонтальную плоскость или верхний торец стены. Он используется на любых стенах, за исключением, может быть, брусовых или бревенчатых зданий. В его функции входит:

  • Объединить и стянуть нижние части стропил в одну конструкцию, придать основанию стропильного каркаса большую жесткость;
  • Равномерно перераспределить нагрузку от веса крыши и слоя снега по всей опорной поверхности стены;
  • Частично компенсировать температурные и осадочные напряжения на линии перехода стена – крыша.

Деревянная доска мауэрлата — это своего рода прокладка между тяжелой крышей и стенами постройки. Так уж получается, что большая часть опрокидывающих усилий, возникающих от порывов ветра, веса снежного покрова передается прямо на верхний ряд стены.

Даже кирпичи и бетонные блоки, уложенные по периметру верхушки, не всегда способны успешно противостоять давлению крыши, особенно, если угол наклона скатов превышает 35-40о. Тем более, нужно использовать армопояс, планируя монтаж мауэрлата на газобетон, потому что он не обладает должной жесткостью и прочностью, уступает традиционным материалам по всем показателям, кроме теплопроводности и паропроницаемости. Прямой способ крепежа мауэрлата к газобетону приведет к тому, что проволока или анкера разрушат относительно мягкий вспененный материал стен, и деревянный остов крыши просто оторвет от основания.

К сведению! Армопояс изготавливается из сплошной бетонной отливки с закладным армированием стальным оребренным прутом.

Любые другие схемы армирования газобетона, в том числе с перекладкой кирпичом или заливкой периметра бетоном, как правило, оказываются неэффективными. Армопояс без арматуры только увеличит нагрузку на стены из газобетона, но реально прочности и пластичности основания для будущего мауэрлата не добавит.

Технология установки армопояса

Конструкция армирующего пояса во многом зависит от размеров строения, толщины стен из газобетона и длины пролетов. Чаще всего используются две схемы построения армопояса:

  • На основе деревянной опалубки, уложенной на верхней кромке стены из газобетона;
  • Заливкой бетонной массы в газобетонные блоки специальной конфигурации.

Для того чтобы укрепить верхнюю кромку стен под мауэрлат армопоясом, не обязательно заливать бетоном плоскость на всю толщину стены. Бетонный пояс необходим всего лишь для того, чтобы стягивать и удерживать последний ряд газобетона от опрокидывания и растрескивания по швам. Для широких стен достаточно обеспечить крепление мауэрлата с армопоясом к газобетону на ширине не менее 15 см.

Внутренний вариант армопояса под мауэрлат

Для достаточно больших стен, толщиной не менее 400 мм, армопояс строят заливкой в опалубку произвольной конструкции. Чаще всего для заливки основания под мауэрлат внешнюю стенку опалубки выкладывают из разрезанных блоков газобетона 100-200 мм толщиной, вторую стенку крепят к кладке саморезами, как на схеме.

К сведению! После заливки бетонной смеси армопояс будет надежно закрыт с внешней стороны толстым слоем газобетона, достаточным для того, чтобы уменьшить потери тепла и не допустить обледенение мауэрлата.

Крепление мауэрлата к газобетону выполняется анкерами, кусками арматуры, проволокой или специальными П-образными стяжками, в зависимости от места установки, размеров и габаритов крыши. На дно собранной опалубки укладывается связанный пакет из арматуры диаметром 8-10 мм.

Строим армопояс на стандартном газобетоне

Данный способ обустройства армирующего пояса под мауэрлат используется для небольших зданий, в один-два этажа высотой и длиной стен до 5 м. Стандартно ширина блоков для таких построек не превышает 250 мм. Для того, чтобы упростить процесс обустройства армопояса, производители стенового газобетона выпускают блоки U- конфигурации с пустотным желобом внутри. Такие конструкции применяются для изготовления целого спектра различных вспомогательных и усиливающих деталей и перемычек из газобетона.

Этап первый, строим опалубку из газобетона

Для изготовления формы, в которую будет заливаться бетон, используются стандартные U-блоки. Большая часть периметра стен выкладывается на клеевой основе в обычном порядке, и лишь на углах коробки здания потребуется проявить смекалку, чтобы состыковать отдельные детали из газобетона таким образом, чтобы опалубка представляла собой единую форму-полость без каких либо внутренних перемычек.

В опалубке под заливку будущего армопояса не только не должно быть перемычек, толщина будущей бетонной ленты должна быть одинаковой по всему периметру стен. В противном случае любая ошибка с укладкой мауэрлата может привести к образованию трещин и отрыву армопояса от основания из газобетона.

Важно! При укладке пустотных блоков необходимо тщательно выравнивать их положение по линии горизонта с помощью лазера, шнура или, чаще всего, обычного строительного уровня.

Обычно в газобетоне отрезают часть стенки от торца на длину, равную ширине блока. Сделать это можно с помощью обычной ножовки по металлу. Чтобы избежать протечек цементного молочка, все щели между стенками в опалубке заделывают алебастром.

Второй этап, формирование закладных элементов армопояса

Основной деталью усиливающего пояса является стальной каркас из арматуры. Как только будет готова форма под заливку, можно приступать к изготовлению закладки. Многие специалисты утверждают, что армопояс, заливаемый под мауэрлат, работает только на изгиб, подобно балке, уложенной на краевые опоры. В этом случае стальные прутья арматуры лучше всего уложить на дно формы. Но подобный, почти идеальный вариант нагружения армопояса встречается достаточно редко, только в простейших постройках квадратной или прямоугольной формы.

В обычных постройках из газобетона предугадать, как поведет себя бетонный пояс, армированный подобным образом, довольно сложно. Поэтому мастера предпочитают вязать арматуру в виде каркаса из четырех прутьев, как это делается при изготовлении фундамента.

Чтобы упростить и ускорить процесс вязки, предварительно заготавливают опорные рамки, как на фото. Они помогают собрать каркас за несколько минут.

Важно! Из соображений прочности арматурные прутки должны располагаться на расстоянии не менее 3 см от стен формы из газобетона, поэтому каркас выставляют на проволочных опорах или пластиковых «стульчиках».

Третий этап, заливка армопояса под мауэрлат

После того как арматурный каркас был уложен и зафиксирован внутри опалубки из газобетона, можно приступать к заливке. Для приготовления бетонной смеси используется та же рецептура, что и для фундамента. На ведро цемента берется по три песка и гравийного отсева. На ведро воды 50 мл пластификатора, примерно литр полученного раствора отливаем в отдельную емкость. Этим раствором обработаем арматуру и стенки газобетона перед заливкой.

Заливать приходится частями, уплотняя и подбивая смесь в опалубке армопояса деревянной колотушкой. Сразу после заливки накрываем бетонную опору будущего мауэрлата полиэтиленовой пленкой и выдерживаем армопояс в течение трех суток.

Чем крепить мауэрлат к газобетону

При обустройстве армирующего пояса необходимо выбрать один из способов крепления мауэрлата к стене из газобетона. Наиболее распространенным считается установка на анкерах или закладных шпильках.

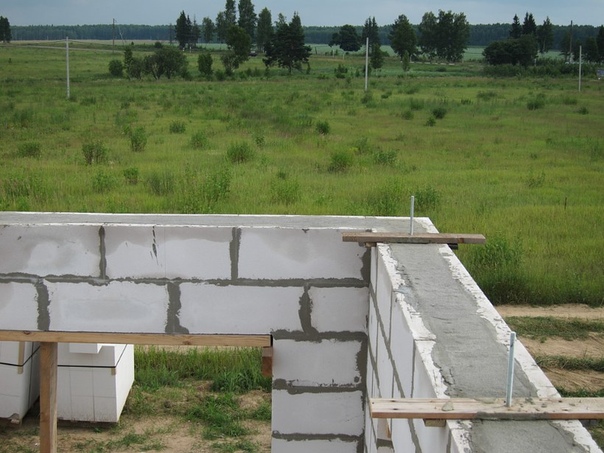

В этом случае, чтобы удержать брус или пакет из досок на армирующем бетонном поясе, используются резьбовые шпильки М12 с гайкой и шайбой. До заливки бетона в опалубку в донной части U- образных блоков засверливаются отверстия на глубину не менее 5 см.

Далее на верхнюю часть шпильки, на длину в 10-15 см, наносится очень тонкий слой силиконовой смазки, наворачивается гайка с шайбой, и далее обматывается скотчем или полиэтиленовой пленкой. Шпильку забивают в газобетон на силикатном клее и одновременно выравнивают по вертикали с помощью строительного уровня. После заливки бетона анкер должен выступать над поверхностью армирующего пояса минимум на 10 см. Лучше делать с запасом, так как высота бруса мауэрлата может оказаться выше расчетной, проще потом излишек шпильки обрезать болгаркой.

Как крепить мауэрлат к газобетону проволокой

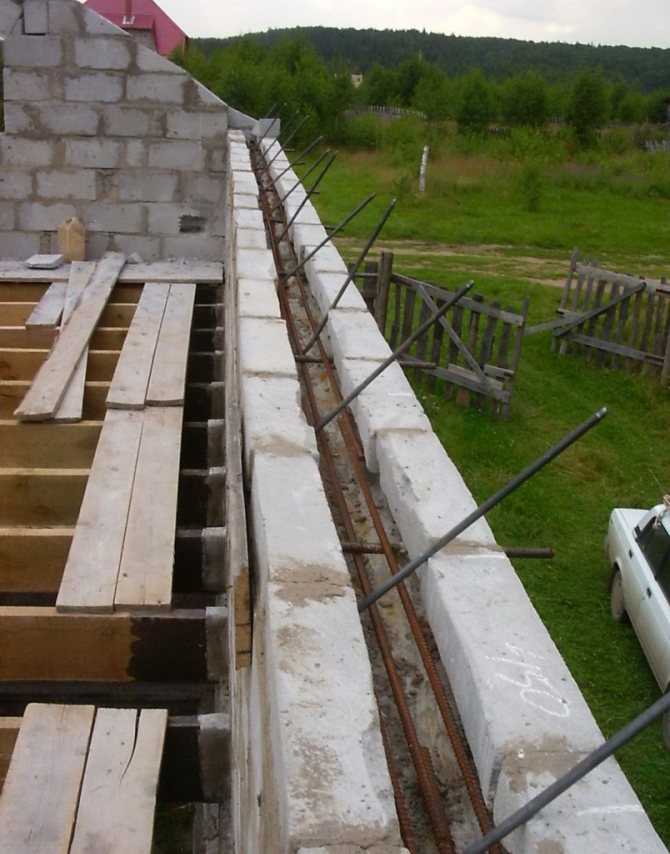

Использование шпилек не всегда удобно, особенно, если коробка здания небольшая, или нет возможности заранее определить точки опор стропильных ног на мауэрлате. В этом случае проще всего выполнить крепление с помощью проволочных петель, перевязанных с арматурным каркасом до заливки бетона.

Несмотря на то, что крепление мауэрлата к газобетону проволокой выглядит более кустарно, чем при использовании анкера, иногда такой способ соединения остается единственно допустимым.

Например, если крыша, устанавливаемая на стенах из газобетона, обладает большой парусностью при небольшой массе. В этом случае, если использовать анкера, то доски или брус мауэрлата, ослабленные сквозными отверстиями, могут не выдержать периодической нагрузки, и возникает риск образования трещин и разрушения древесины.

Проволока удерживает мауэрлат на газобетоне не хуже анкеров, оставляя зазор для усадки древесины из-за изменения влажности и температуры воздуха

Как правильно положить мауэрлат на газобетонные блоки

Через три-четыре дня после заливки бетона можно переходить к креплению мауэрлата к газобетону с армопоясом. В первую очередь потребуется промерить строительным уровнем и определить места, где бетонная поверхность отклонилась от линии горизонта. Эти места маркируются и подгоняются так, чтобы поверхность отливки была плоской и одновременно максимально близкой к горизонтальной линии.

Вторым этапом на бетон наносится грунтовка, улучшающая сцепление гидроизоляции с мауэрлатом. Далее на поверхность наклеивают пленку и укладывают обычный рубероид, как это делается при подготовке цокольной части фундамента. Самое главное, до того как уложить и закрепить доски мауэрлата, необходимо еще раз сверить точки крепежа с линиями установки стропильных ног, чтобы при сборке каркаса не пришлось срезать основания стропил.

Советы и рекомендации

Наиболее важным моментами в обустройстве бетонного пояса считается грамотная перевязка арматурных прутков и правильная заливка смеси. Труд достаточно тяжелый, и таскать ведра с бетоном на уровень потолочного перекрытия не каждому под силу. Но замесить и залить весь объем армопояса необходимо максимально быстро.

Размеры стягивающего пояса на газобетоне невелики, поэтому любое расслоение или появление свили в дальнейшем приведет к образованию трещины. Это не фундамент, поэтому заложить бетонную смесь под мауэрлат нужно максимум за четыре часа.

Заключение

На то, чтобы собрать армопояс под мауэрлат на стенах из газобетона, потребуется не менее 20 человеко-часов рабочего времени. При этом большая часть работ будет связана именно с замесом и подъемом бетона на высоту. На каждый метр опалубки уйдет до трех ведер массы, поэтому, если есть возможность, то для этапа бетонирования было бы правильным обзавестись хотя бы одним помощником. Это облегчит труд и улучшит качество отливки.

  • Виды крыш частных домов

  • Как правильно крыть крышу шифером

  • Как крыть крышу профнастилом своими руками

  • Устройство кровельного пирога под профнастил

Армопояс для газобетона под мауэрлат

Мауэрлат является очень важной частью кровли, к которой жестко крепятся стропила, а к ним и вся кровельная обрешетка. Мауэрлат должен очень крепко держаться, для чего его прикрепляют к стене на множество креплений. Но что же делать с хрупкими газобетонными стенами, которые слабо держат крепежи? Ответ прост – нужно заливать армопояс под мауэрлат.

Задачами армопояса в данном случае являются: прочное удержание шпилек, и равномерное распределение нагрузки от стропил на стены.

В процессе создания армопояса под мауэрлат, нужно определится со следующими вопросами:

  1. Какой толщины и высоты армопояс нужен.

  2. Как сделать опалубку.

  3. Чем утеплять армопояс.

  4. Какую арматуру использовать.

  5. Бетоном какой марки заливать.

  6. С каким шагом крепить шпильки.

При выборе толщины армопояса, нужно исходить из толщины самой стены и размеров дома. К примеру, для газобетонных стен толщиной 300 мм хватит армопояса шириной и высотой по 15 см.

Как сделать опалубку под армопояс

Если стены у вас толщиной 375 мм, то вы без проблем можете выложить несъемную опалубку с обеих сторон из тонких газобетонных блоков, толщиной 10 см. Тогда для армопояса и утеплителя останется 175 мм. Как раз, 30 мм на пеноплекс, и 145 мм на армопояс. Сами листы пеноплекса нужно зафиксировать саморезами, чтобы они не всплыли при заливке бетона.

Если стена у вас 300 мм толщиной, то стоит применять одностороннюю газобетонную опалубку, то есть, выставлять тонкие газобетонные блоки только с внешней стороны, а с внутренней выставлять уже съемную опалубку, к примеру фанеру или листы ОСП. Помните, что жидкий бетон создает большое давление на опалубку, и чтобы опалубку не выдуло, она должна быть очень хорошо зафиксирована деревянными брусками по всему периметру армопояса.

Бруски применять сечением минимум 30х40мм, с шагом 500 мм. Закреплять на длинные саморезы(100мм), которые закручиваются под углом.

Для удобства работы, рекомендуем выставлять съемную опалубку после связывания и установки арматурного каркаса.

Арматура для армопояса под мауэрлат

Арматурный каркас делается из рифленой стальной арматур диаметром 10 мм. Количество продольных прутков – 4 шт. Квадраты поперечной арматуры проще всего делать из тонкой арматуры или толстой проволоки. Прутки связываются вязальной проволокой. Задача поперечной арматуры – удерживать в определенном положении продольную арматуру, которая и будет воспринимать на себя основную нагрузку.

Перехлест арматурных стержней должен составлять 600 мм. На углах обязательно нужно делать загибы арматуры и желательно усиливать углы дополнительными г-образными хомутами. Не забывайте про защитный слой бетона для арматуры, который должен составлять хотя бы 3 см со всех сторон, то есть арматурный каркас делайте с учетом защитного слоя бетона.

Бетон для армопояса должен быть прочным, маркой М250-М300. Чтобы сделать его вручную, соблюдайте пропорции 1:2:3(цемент, песок, щебень). Воды нужно добавлять 80% от объема цемента, а сам цемент используйте свежий, пятисотой марки.

Установка шпилек под мауэрлат

После того, как был смонтирован и уложен армокаркас, необходимо установить шпильки с шагом примерно в 50 см., смотрите, чтобы шпильки не попадали на стропила. Для крепежа шпилек высверливается отверстие по центру газобетона глубиной 10 см, вставляется туда шпилька, и накручивается гайка до упора.

Важный совет! Чтобы верхняя часть резьбы шпильки не замазалась в бетоне, ее нужно обмотать скотчем, иначе вы не сможете нормально накрутить гайку для прижатия мауэрлата.

Далее армопояс заливается бетоном, бетон твердеет, и шпильки прочно удерживаются.

Следующим этапом является гидроизоляция мауэрлата от бетона и установка его на шпильки. В мауэрлате предварительно высверливаются отверстия под шпильки. При закреплении гайкой, не забывайте про шайбу.
